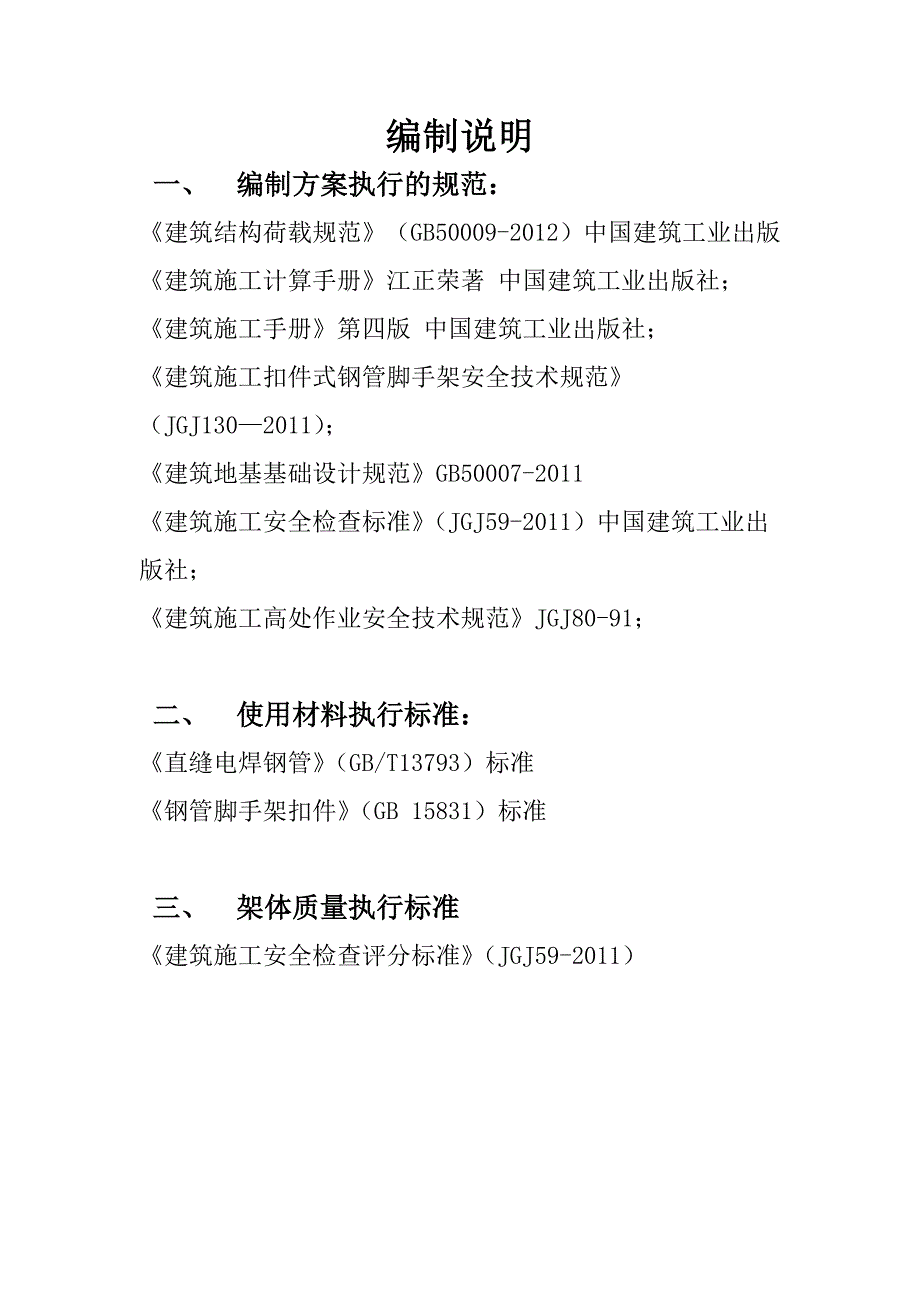

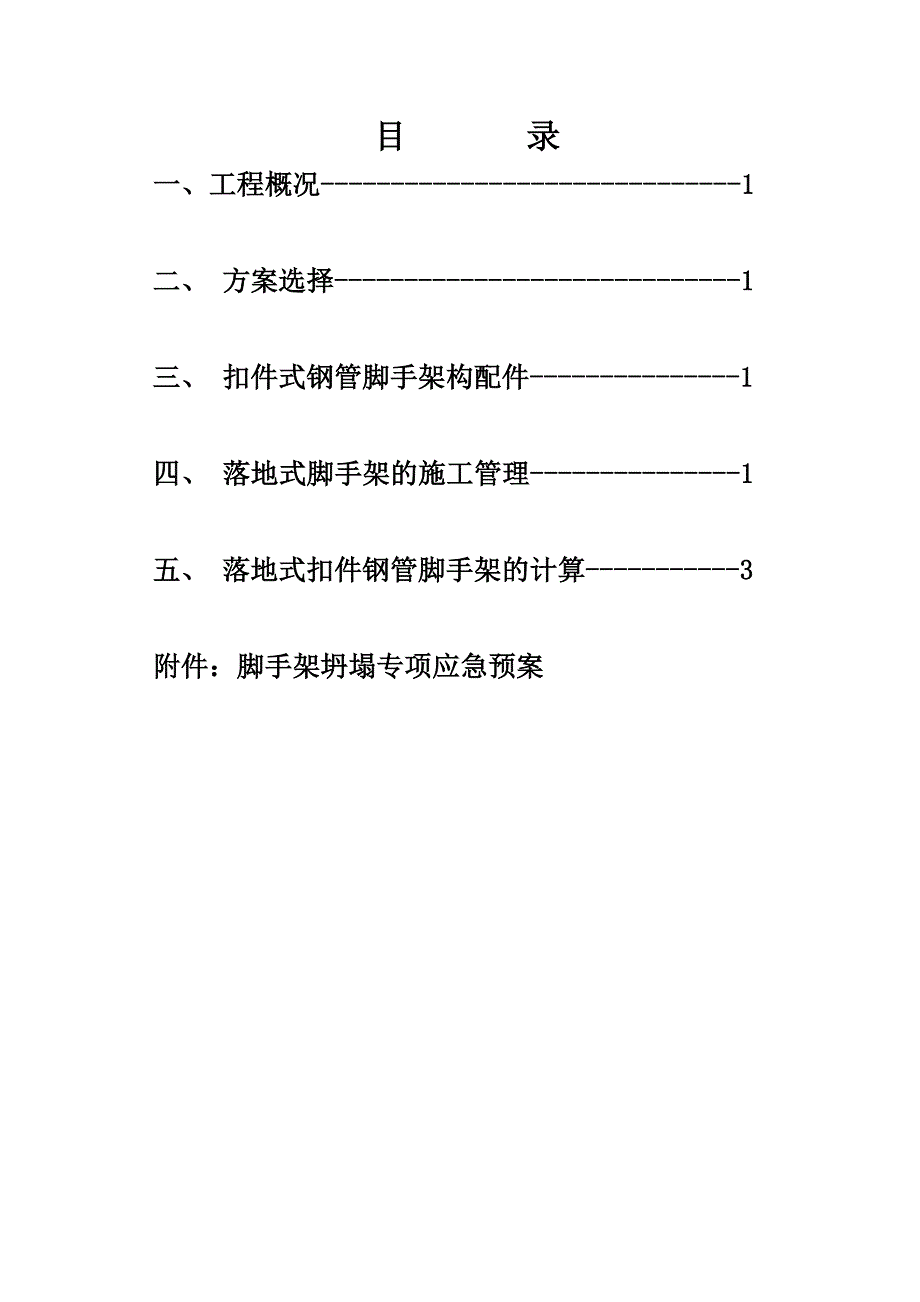

1、某某产业集中区某某工业园孵化中心、综合楼脚手架搭拆专项方案某某施工公司某某年5月10日编制说明一、 编制方案执行的规范：建筑结构荷载规范（GB50009-2012）中国建筑工业出版 建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）；建筑地基基础设计规范GB50007-2011建筑施工安全检查标准（JGJ59-2011）中国建筑工业出版社；建筑施工高处作业安全技术规范JGJ80-91； 二、 使用材料执行标准：直缝电焊钢管（GB/T13793）标准钢管脚手架扣件（GB 15831）标准三、 架体质量
2、执行标准建筑施工安全检查评分标准（JGJ59-2011）目 录一、工程概况-1二、 方案选择-1三、 扣件式钢管脚手架构配件-1四、 落地式脚手架的施工管理-1五、 落地式扣件钢管脚手架的计算-3附件：脚手架坍塌专项应急预案一、 工程概况本工程为某某产业集中区某某工业园综合楼、孵化中心项目。该工程综合楼为6层，第一层高为5.7米，二层层高为4.1米，三至六层层高为3.5米，总高度为23.8米（综合楼距高压线11.7米）；孵化中心一层层高为5.7米，二至六层层高为3.6米，总高度为23.7米（高新技术孵化中心距高压线14.2米）。二、 方案选择2.1脚手架选择方案依据为了确保施工人员安全，并且保
3、证工程质量，编制依据现行JGJ130-2011,J84-2001钢管脚手架安全技术措施,选用落地式双排脚手架。三、 扣件式钢管脚手架构配件1、材料准备 （1）、钢管脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793 或低压流 体输送用焊接钢管GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符 合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。脚手架钢管采用483.0钢管。每根钢管的最大质量不应大于25.8kg。（2）、扣件65N.M架扣件采用可锻铸材料制作，其材质符合国家标准钢管脚手架扣件（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做
4、防锈处理，螺栓拧紧扭力矩大65N.M时不得发生破坏。扣件的形式有三种，即直角扣件，旋转扣件，对接扣件直角扣件：用于两根垂直相交钢管的连接，它依靠的是扣件与钢管之间的摩擦力来传递荷载的。旋转扣件：用于两根任意角度相交钢管的连接对接扣件：用于两根钢管对接接长的连接。四、 落地式脚手架的施工管理4.1 搭设前的准备工作在脚手架搭设前，应做好以下准备工作：1、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、模板、方料等进行检查验收，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，做好立杆基础措施。4、脚手架搭设选用双股11号铁丝相
5、连接4.2 地基与地基处理 根据本工程脚手架搭设高度和施工现场的土质情况，对脚手架基础按建筑地基基础工程施工质量验收规范（GB50202-2002）的有关规定进行处理。架基采用三七土回填，考虑到外架的牢固、稳定、安全，必须对外架基础采用机械分层回填碾压平整、密实（人工辅助夯实）在原土夯实平整以后，再浇注c20砼20cm厚垫层抹平，建筑物的基础周围自然地面及护坡便道均浇注c20素砼10cm，向外有不小于1:0.05的排水坡度，四周设20cm宽排水沟作有序排水，备好排水机械做到有组织排水，防止基础浸水下沉，影响安全。基础验收合格后，架体应准确放样定位。（外架基础由工程总包单位经理经相关部门验收合格
6、后，架业公司方可搭设外脚手架）。4.3 落地式脚手架的搭设 脚手架搭设必须配合施工进度情况进行，一次搭设高度不应超过相邻连墙件以上二步。立杆横向间距1m，立杆纵向间距1.5m，步距均为1.8m，脚手架内立杆距离墙面为0.3m，小横杆头靠墙面距离为0.20m。脚手架搭设流程为： 熟悉方案和图纸放线铺垫10#槽钢放置纵向扫地杆横向扫地杆逐根竖立立杆随即与扫地杆扣紧第一步纵向水平杆（与个杆件扣紧）第一步横向水平杆第二步纵向水平杆第二步横向水平杆加设临时斜撑杆（上端与第二步纵向水平杆扣紧，在装设两道连墙杆后方可拆除）第三步纵向水平杆、横向水平杆连墙件防护栏杆剪力撑铺设竹笆挂密目网加设剪力撑。4.4防护
7、（1）在综合楼北侧即1-14/H轴线、高新孵化中心1-16/D轴线位置1-2层脚手架挂密目网，3-6层采用竹笆外挂（竖向整体满挂）。（2）综合楼和高新孵化中心的北侧施工脚手架必须高出操作平台2个步距。 (3)脚手架连接件加固设置，在每层不同部位增加两步两跨设置。4.5 拆除（1）脚手架拆除按“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行，按层从上往下逐层拆除，严禁上下层同时进行。（2）拆除前，应对操作班组进行详细的技术交底，并有书面记录。交底人与被交底人履行签字手续才可上岗作业。（3）在脚手架拆除前，先对脚手架进行全面支撑安全检查，检查扣件和支撑杆是否符合安全要求，在主管人员批准后
8、方可开拆。（4）拆架子的高处作业人员应戴好安全帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作。（5）在脚手架拆除范围内，设置警戒区，并指定专人负责看管。（6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。（7）所有杆件在拆除时，应将杆上附着的扣件与杆件分离，在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放。（8）需当天拆除的杆件尽量当天拆完，若当天拆不完，在下班前应将已松动的杆件重新固定，并在适当位置设置连接件，在确定连接牢固后人员方可撤离。（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。4
9、.5 脚手架的检查与验收脚手架由验收人员填写验收记录，并由搭设人员、安全员、施工员和项目经理、监理签证，方能交付使用。1、脚手架必须由持有效上岗证的专业技术人员搭设，搭设前由项目技术负责人向全体员工进行安全技术交底，形书面交底记录，并在交底文件上签字确认。2、进行分区、分层、分次验收和检查，发现有不符合要求的应迅速调整，并追究责任。3、脚手架验收严格按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）中所要求的内容进行检查，内容如下： 搭设后的扣件螺栓拧紧扭力矩应采取扭力扳手检查。 剪刀撑：垂直剪刀撑纵横向每隔四跨设置一道，与地面角度在4560之间；水平剪刀撑按三步一道设置。 杆件
10、搭接：立杆采用对接，顶层可采用搭接，顶面横杆和剪刀撑等搭接长度不小于100，并采用3个扣件紧固。五、落地式扣件钢管脚手架的计算1、脚手架参数钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为单排脚手架，综合楼搭设高度为23.8米，孵化中心搭设高度为23.7米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.80米，立杆的横距1米，立杆的步距1.50米。 采用的钢管类型为483.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。 施工均布荷载为2.0 kN/m2。2、永久荷载参数每米立杆承受的结构自重标准值gk(kN/m2):0.124
11、8；脚手板类别:木脚手板；脚手板自重标准值QP1(kN/m2):0.35；脚手板铺设层数:2层； 栏杆挡板类别:木脚手板 ；栏杆挡脚板自重标准值QP2 (kN/m2):0.14；安全设施与安全网QP3(kN/m2):0.005； 每米脚手架钢管自重标准值(kg/m):3.84；3、可变荷载参数施工均布活荷载标准值QK(kN/m2):2；脚手架用途:装修脚手架；同时施工层数: 2层；4、风荷载参数本工程地处安徽池州市，基本风压0.4kN/；风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体系系数s为0.412；5、地基参数地基土类型:粘性土；地基承载力标准值(
12、kN/m2):120；立杆垫板宽度(m):0.3，作用长度(m)：1.5；地基承截力调整系数:0.5。一、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.050/3=0.052kN/m 活荷载标准值 Q=2.0001.050/3=0.700kN/m 静荷载的计算值 q1=1.20.038+1.20.052=0.109kN/m 活荷载的计算值 q2=1.40.700=0.980kN/m大横
