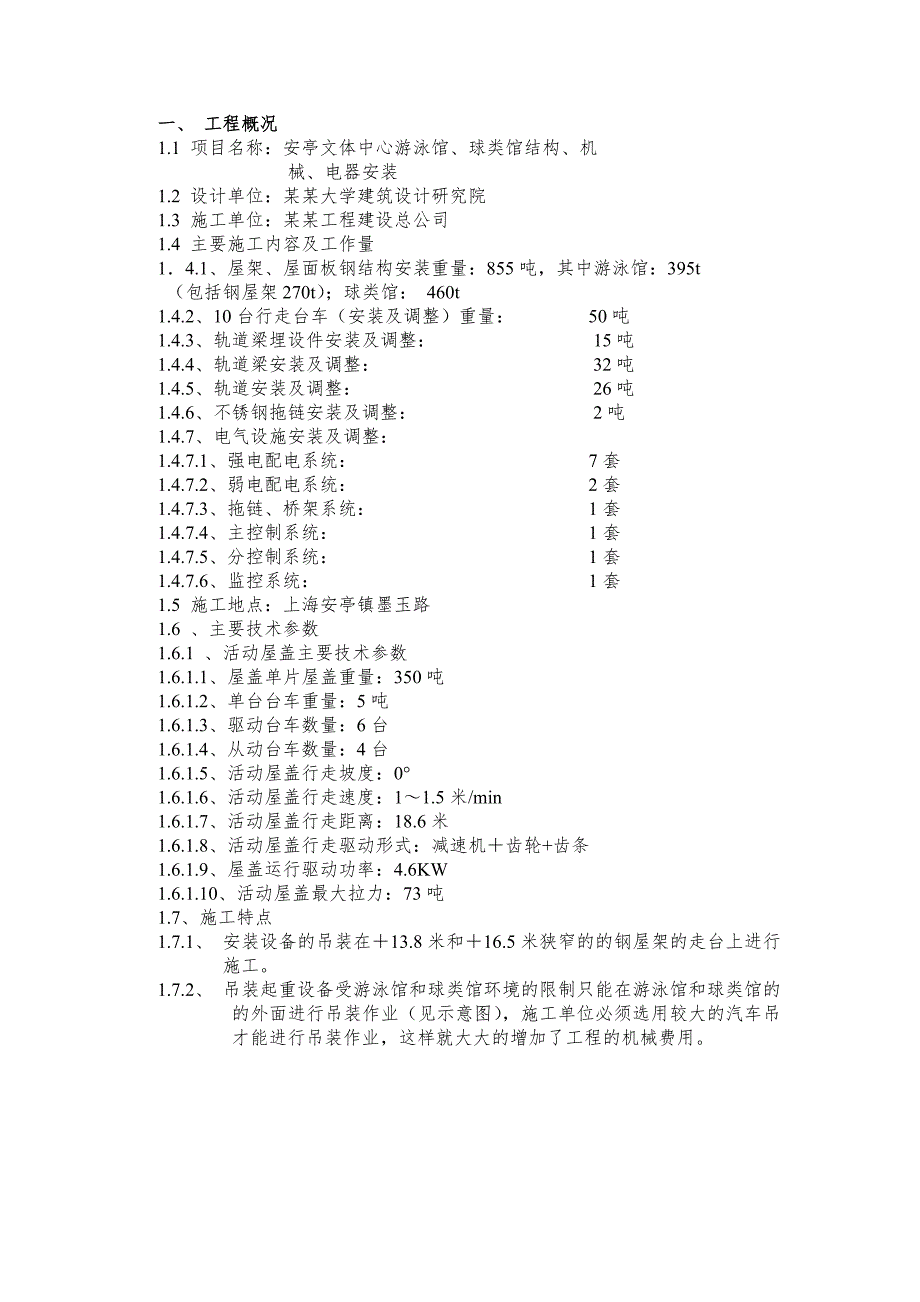

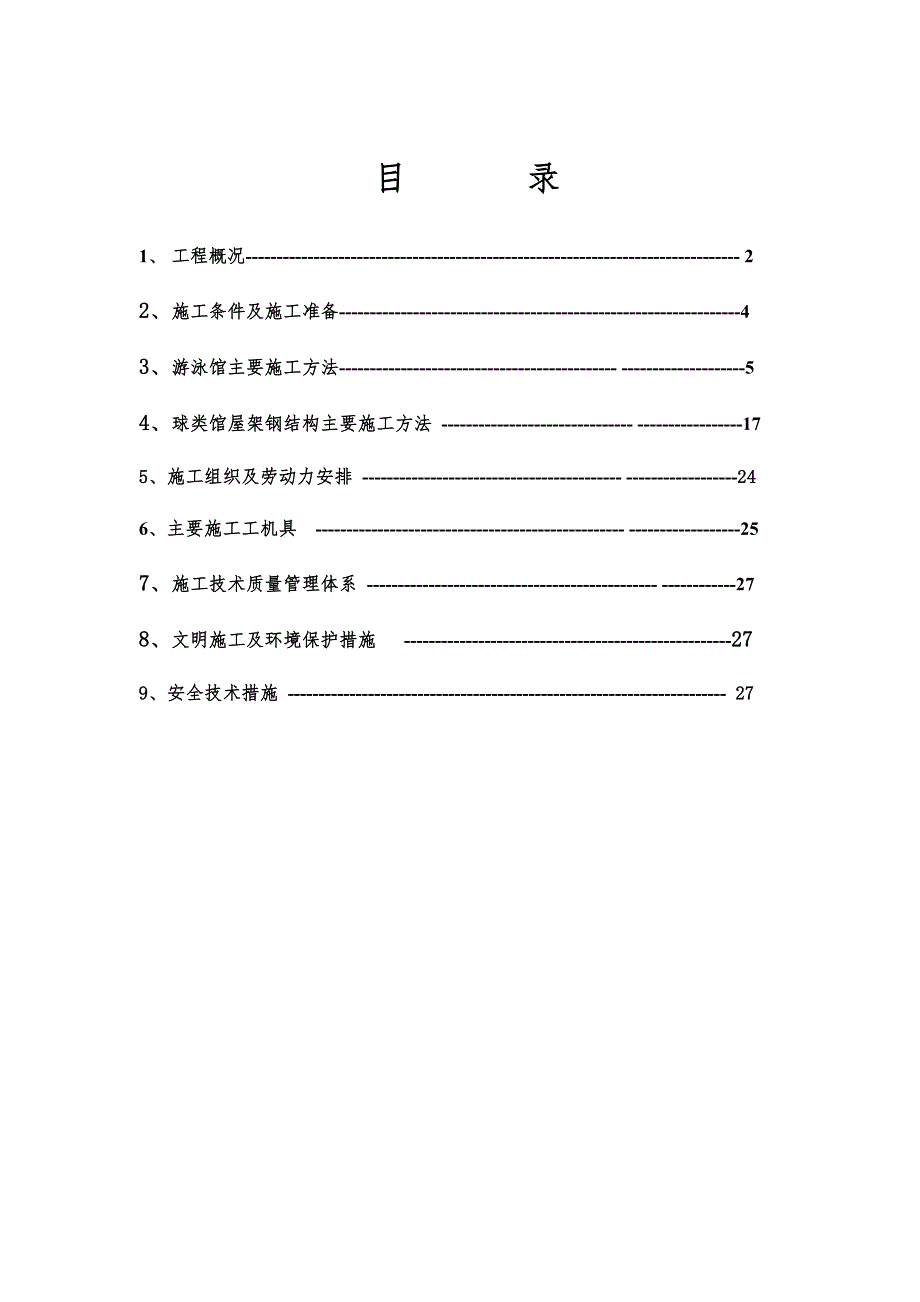

1、目 录1、 工程概况- 22、施工条件及施工准备-43、游泳馆主要施工方法- -54、球类馆屋架钢结构主要施工方法 - -175、施工组织及劳动力安排 - -246、主要施工工机具 - -257、施工技术质量管理体系 - -278、文明施工及环境保护措施 -279、安全技术措施 - 27一、 工程概况1.1 项目名称：安亭文体中心游泳馆、球类馆结构、机械、电器安装1.2 设计单位：某某大学建筑设计研究院1.3 施工单位：某某工程建设总公司 1.4 主要施工内容及工作量14.1、屋架、屋面板钢结构安装重量：855吨，其中游泳馆：395t（包括钢屋架270t）；球类馆： 460t1.4.2、10台
2、行走台车（安装及调整）重量： 50吨1.4.3、轨道梁埋设件安装及调整： 15吨1.4.4、轨道梁安装及调整： 32吨1.4.5、轨道安装及调整： 26吨1.4.6、不锈钢拖链安装及调整： 2吨1.4.7、电气设施安装及调整：1.4.7.1、强电配电系统： 7套1.4.7.2、弱电配电系统： 2套1.4.7.3、拖链、桥架系统： 1套1.4.7.4、主控制系统： 1套1.4.7.5、分控制系统： 1套1.4.7.6、监控系统： 1套1.5 施工地点：上海安亭镇墨玉路1.6 、主要技术参数1.6.1 、活动屋盖主要技术参数1.6.1.1、屋盖单片屋盖重量：350吨1.6.1.2、单台台车重量：5

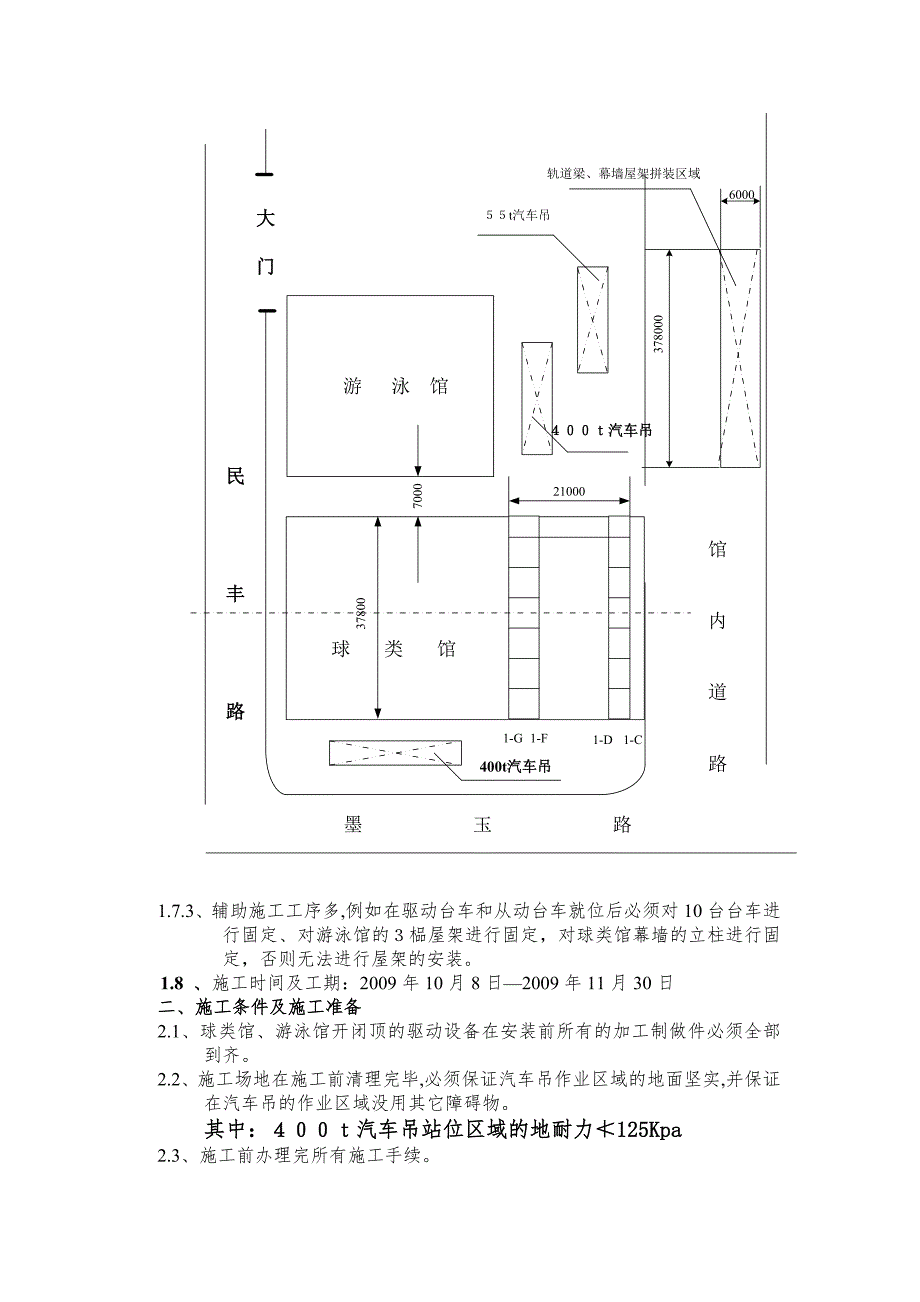

3、吨1.6.1.3、驱动台车数量：6台1.6.1.4、从动台车数量：4台1.6.1.5、活动屋盖行走坡度：01.6.1.6、活动屋盖行走速度：11.5米/min1.6.1.7、活动屋盖行走距离：18.6米1.6.1.8、活动屋盖行走驱动形式：减速机齿轮+齿条1.6.1.9、屋盖运行驱动功率：4.6KW1.6.1.10、活动屋盖最大拉力：73吨1.7、施工特点1.7.1、 安装设备的吊装在13.8米和16.5米狭窄的的钢屋架的走台上进行施工。1.7.2、 吊装起重设备受游泳馆和球类馆环境的限制只能在游泳馆和球类馆的的外面进行吊装作业（见示意图），施工单位必须选用较大的汽车吊才能进行吊装作业，这样就
4、大大的增加了工程的机械费用。1.7.3、辅助施工工序多,例如在驱动台车和从动台车就位后必须对10台台车进行固定、对游泳馆的榀屋架进行固定，对球类馆幕墙的立柱进行固定，否则无法进行屋架的安装。1.8 、施工时间及工期：2009年10月8日2009年11月30日 二、施工条件及施工准备2.1、球类馆、游泳馆开闭顶的驱动设备在安装前所有的加工制做件必须全部到齐。2.2、施工场地在施工前清理完毕,必须保证汽车吊作业区域的地面坚实,并保证在汽车吊的作业区域没用其它障碍物。其中：汽车吊站位区域的地耐力125Kpa2.3、施工前办理完所有施工手续。2.4、施工前把所有的施工工机具准备完毕；2.5、施工前对施
5、工图进行审核完毕，对施工图中发生的问题及时的与设计人员进行沟通，以保证施工的顺利进行。2.6、球类馆的幕墙立柱和球类馆的屋架在安装前，有关工程管理人员对所有土建施工的埋设件埋设的正确与否进行确认。2.、施工前对施工人员进行的施工技术交底进行完毕。2.、施工前把施工的各专业工种人员及现场管理人员确定完毕。三、主要施工方法3.1、轨道梁埋设件及轨道梁、轨道和行走小车及屋架的安装及游泳馆、球类馆的施工顺序见下图： 3.1.1、施工前根据施工图规定的施工基准线游泳馆在1-91-16的游泳馆走台上将基准线放出来，在用水准仪测量1-91-16柱子平台的标高。球类馆在1-V-1-C;1-1-1-6的砼柱子上
6、将屋架的横向、纵向中心线放出来。并将安装标高基准点也放出来。根据测量的标高差及安装基准线确定游泳馆和轨道梁和球类馆屋架的安装标高及安装位置，一旦存在高低差则准备垫板对游泳馆的轨道梁及球类馆屋架的底板进行调整。3.1.2.游泳馆埋设件及轨道梁安装方法及施工质量标准轨道在安装前首先在施工场地进行拼装，拼装场地见下图轨道梁在安装时选用150汽车吊进行吊装轨道梁长度：L=38400. 宽:B=580 (480)重量：Q=8（分为两节进行安装，故每节为：）吊装方法见下图1.3.3.游泳馆小车轨道安装方法及施工标准3.4、游泳馆开闭顶行走小车安装方法及施工标准为了防止驱动台车在运行时发生啃轨跑偏现象，故此
7、在安装驱动台车及从动台车前在轨道上用经纬仪放安装矩形（见图），做为驱动台车的安装基准。3.1.5、驱动台车及从动台车的吊装选用55吨汽车吊进行吊装，第一个台车吊装就位后，用人或2吨的导链将台车沿轨道拉走，然后再吊装第二个台车，依次进行吊装。汽车吊在施工时的站位及起重性能（见附图）。3.1.6、驱动台车及从动台车按照图纸进行定位后（台车的间距及跨距）用10#槽钢（或50的角钢）分别把台车进行固定（见图），为安装屋盖创造方便的施工条件。3.1.7、测量埋设件、轨道梁、轨道及台车的跨度时要按照GB50278-98 起 重设备安装工程施工及验收规范 附录一起重机及其轨道跨度的测量方 法对测量的数据进行
8、修正，（具体的计算方法略）3.1.8、游泳馆钢结构屋架安装主要施工方法3.1.9、钢结构屋架安装结构示意图3.1.10、钢屋架主要构件重量如下1、钢屋架3跨（L=50900 ） 50吨/每跨，合计：150吨。 2、横向钢屋架14套（L=5750）6吨/每套，合计：84吨。3.1.11、6台驱动台车及4台从动台车安装调整完毕后，开始安装钢屋架，钢屋架施工平面图见下图。钢屋架的吊装选用00t汽车吊进行吊装，(汽车吊型号：TC-2000),汽车吊作业回转半径：R=17米，构件吊装作业高度：H=17.4米，吊装作业见示意图。屋架吊装用钢丝绳选用39 6x37 破断力kg/mm L=14米 2根。钢丝绳
9、安全系数：73.1.12、钢屋架的安装顺序如下：吊装就位后，屋里防止屋架倾倒，用槽钢对就位后的屋架进行固定，固定方法见下图3.1.13、横向钢屋架安装选用t汽车吊进行吊装作业，横向钢屋架共14套，每套6吨，与相邻的钢屋架用销轴进行连接。3.1.14、14根横向屋架与钢屋架的连接为铰接式销轴连接（见示意图），3根钢屋架安装调整完毕后，开始安装横向屋架，如果钢屋架的铰座大于横向屋架的尺寸，则在相邻的两根钢屋架间挂绳扣，然后用2t的导链拉紧，然后穿销轴，如果相邻两根屋架的尺寸小于横向屋架，则利用5t的千斤顶将屋架的尺寸顶开，再穿销轴。（在安装前设计院必须给安装单位提供相关的图纸，供安装施工单位对屋架
10、的所有连接铰座进行复查，所有屋架的安装必须按照图纸复查完毕后方可安装屋架）3.1.15、钢屋架安装施工标准GB 50205-2001 钢结构工程施工质量验收规范 跨中垂直度： 15侧向弯曲矢高： 303.1.16、所有钢结构、驱动台车机械设备和构件由专业运输单位将其运送到安装现场四，球类馆屋架钢结构施工方案4.1,球类馆施工平面图如下：4.2球类馆钢结构安装主要施工工作量：幕墙立柱加屋架各种钢结构共计：460吨。4.3球类馆屋架钢结构安装主要施工方法4.3.1按照GS-06钢屋架整体立面图复测土建的施工基准；将施工基准返到标高3.9米的屋面上。4.3.2球类馆屋架及幕墙立柱安装施工顺序示意图如
11、下：4.3.3由于需要在16.5米的高空埋设、调整座浆垫板和安装屋架故此需在1-V-1-C;1-1-1-6的区间搭设脚手架，脚手架的搭设见下图：4.3.4.屋架吊装示意图屋架长度：37550；屋架重量（单片）：12000kg；汽车吊最大吊装作业半径：安装球类馆玻璃幕墙时：28米（包括汽车吊支腿全伸时的回转中心4米）。安装球类馆1V-1G时： 40米（包括汽车吊支腿全伸时的回转中心10米）。选用400t汽车吊对12榀屋架进行吊装4.3.5.球类馆玻璃幕墙屋架及球类馆的屋架在安装前，事先在拼装场地进行拼装，屋架拼装时用30t汽车吊配合进行吊装作业。4.3.6.拼装时因1-T-1-G之间的屋架不是等
12、截面的屋架，故此，先进行这个区间的屋架拼装和安装。然后进行1-V1-U,屋架的安装。 4.3.7.设备及钢结构进场顺序如下：4.3.5幕墙立柱安装技术质量标准：GB 50205-2001钢结构工程施工质量验收规范4、3、6 游泳馆屋架拼装方法如下：屋架分3节运到现场后摆放成正三角形，用55t汽车吊及两个2t的导链配合进行拼装，并用直尺检查调整屋架的直线度，用水准仪检查屋架的挠度，检查完毕后用电焊点焊屋架的接口，然后焊接屋架的接口焊缝。焊缝焊接采用J506焊条进行焊接，见图4、3、7 屋架接口焊接完毕后，用55t汽车吊吊起屋架翻转180放在临时支撑上准备安装，见示意图4、3、8 球类馆的屋架进厂后把屋架平放，进行拼装，（因为球类馆的屋架节目仅为200mm），用55t汽车吊及两个2t导链配合拼装，然后在屋架的两端拉钢线，检查测量屋架的挠度，检查完毕后用电焊点焊屋架的接口，然后焊接屋架的接口焊缝。焊
