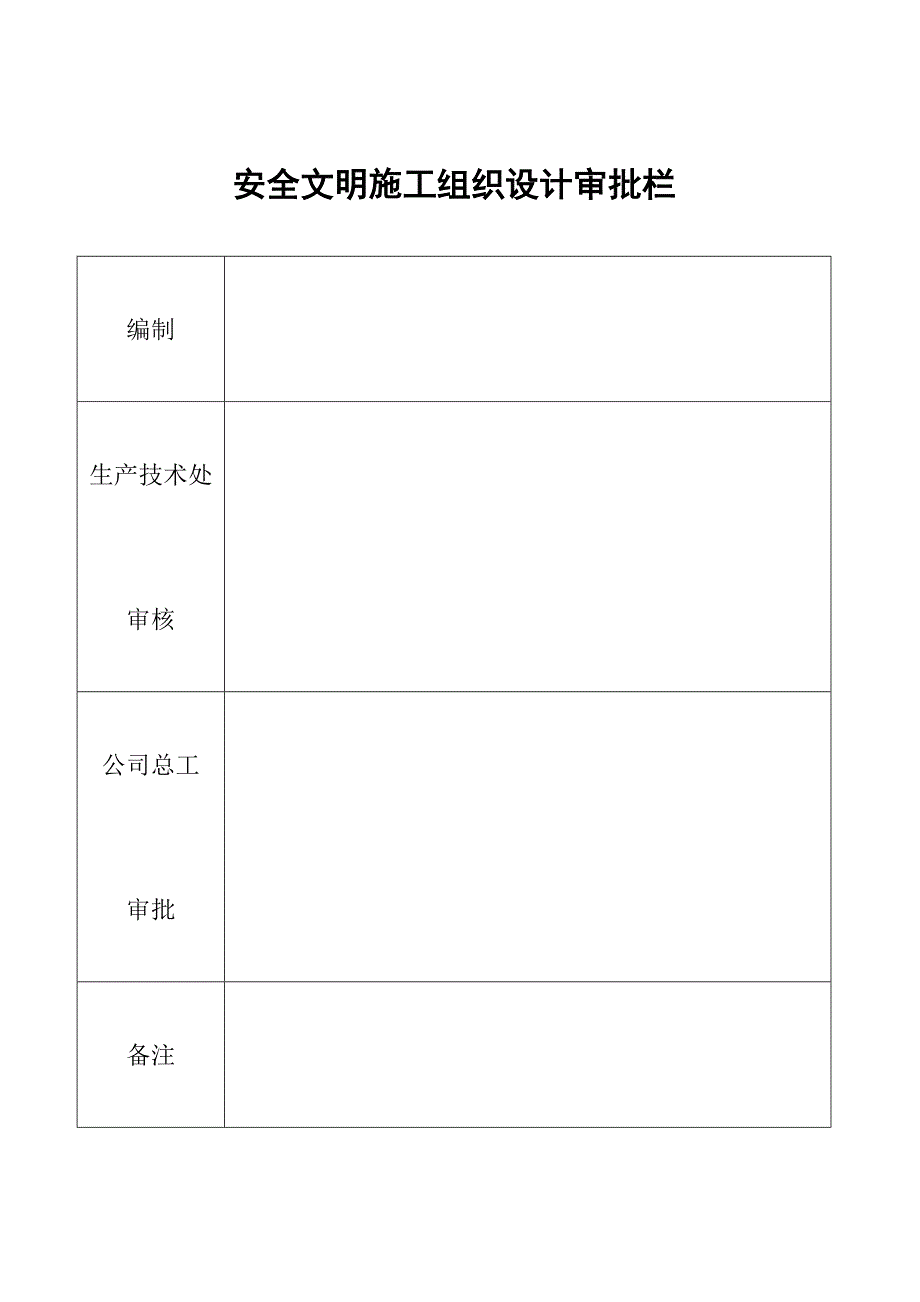

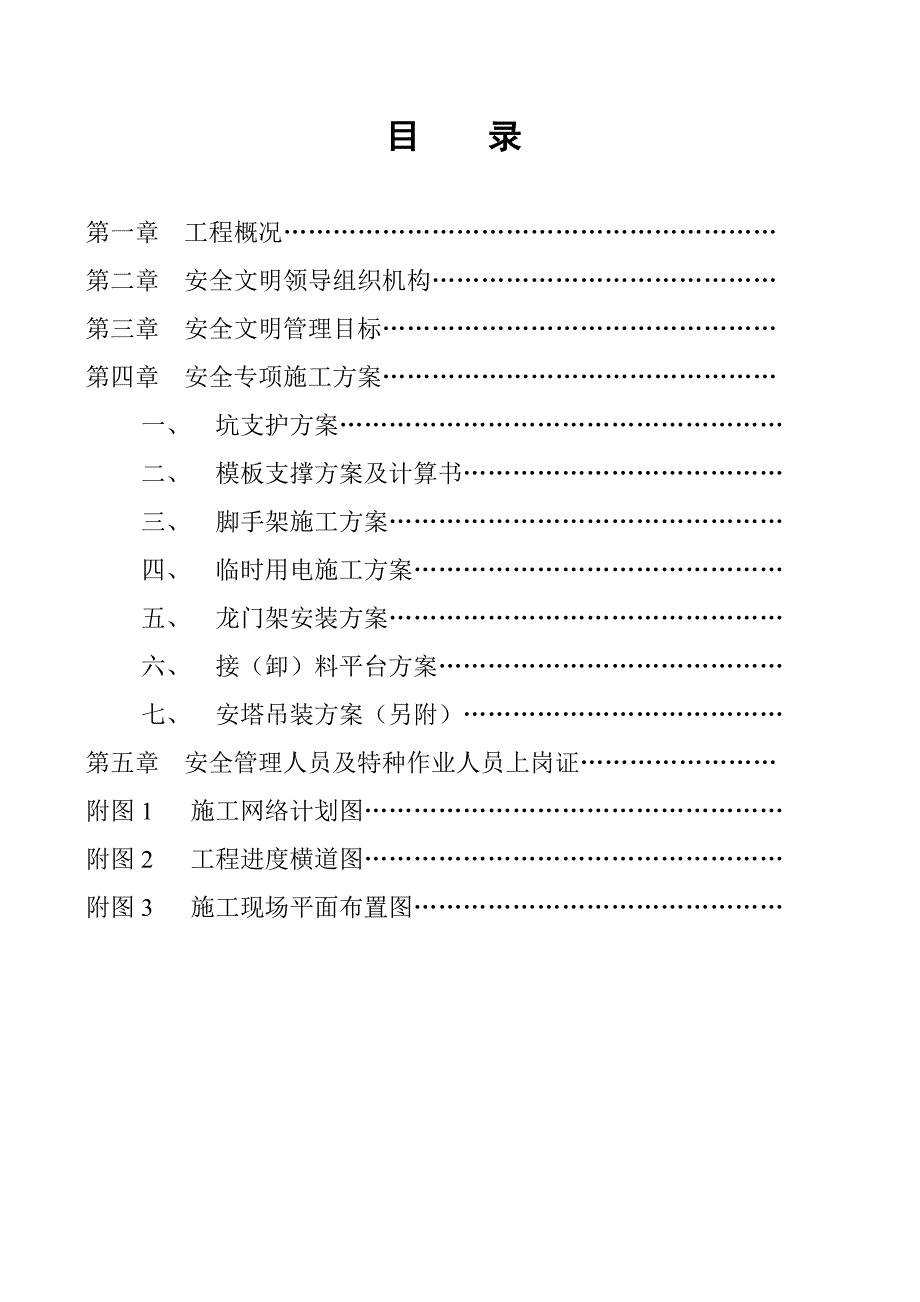

1、龙居山庄11#、13#住宅楼工程安全专项施工方案安徽广厦建筑（集团）股份有限公司二00四年二月安全文明施工组织设计审批栏编制生产技术处审核公司总工审批备注目 录第一章 工程概况第二章 安全文明领导组织机构第三章 安全文明管理目标第四章 安全专项施工方案一、 坑支护方案二、 模板支撑方案及计算书三、 脚手架施工方案四、 临时用电施工方案五、 龙门架安装方案六、 接（卸）料平台方案七、 安塔吊装方案（另附）第五章 安全管理人员及特种作业人员上岗证附图1 施工网络计划图附图2 工程进度横道图附图3 施工现场平面布置图第一章工程概况工 程 概 况工程名称：龙居山庄11#、13#综合楼 建设单位：中国房
2、地产开发合肥分公司施工单位：安徽广厦建筑（集团）股份有限公司设计单位：合肥市方正城建规划设计所监理单位：合肥市恒信监理公司工程地址：清溪路与潜山路交叉东南角建筑面积：11#楼 5066 M2 工程造价： 万元 13#楼 5305 M2 工程造价： 万元结构类型：砖混结构 层数：六层，坡屋面开工日期：2004年2月 日计划竣工日期：2004年 月 日项目经理：陈爱明技术负责：黄德兵安 全 员：朱纯能施 工 员：卢英寿瓦工班长：黄德存钢筋班长：文作法木工班长：黄海波水电班长：汤日新架子班长：娄尔清第二章安全文明领导组织机构安全文明领导组织机构网络图公司分管经理 崔礼先崔礼先安全设备处沈朝运项目经理
3、陈爱明技术负责人黄德兵 施 工 员卢英寿安 全 员朱纯能技 术 员王斗贤木工工长浦玉江瓦工工长浦 通钢筋工长文作法水电工长阮 刚架子工长娄尔清门前三包胡先华第三章安全文明施工 目标 安全文明施工目标1、 不发生重伤以上工伤事故； 2、 因工负伤频率年低于18%，月低于1； 3、 不发生直接经济损失超过10002000元的机械设备、火灾、爆炸等事故，杜绝触电事故 ；4、 安全岗位、特殊工种作业及三及教育面均达到100%；5、 本工程拟创合肥市安全文明“示范工地”； 6、 安全检查合格率： （1）、项目部自检合格优良率为85%； （2）、 公司自检合格优良率为80% ；（3）、 市站自检合格优良率
4、为75%； 第四章安全专项施工方案 一、 基坑支护方案本工程由于承台和基础梁的土方开挖深度离自然地面约2.2M，因此按常规放坡开挖的方式进行施工。1、按图纸设计要求钉好龙门桩，扎好龙门杆（基本水平）定轴线放工作面和按1：0.33系数定好开挖线。采用人工开挖，开挖应自上而下进行不得从下而掏土。如有地下水应在基础线以外挖集水井排水，防土塌方。2、基坑支护。对于上面松散的杂填土应采取基坑支护措施，具体做法是采用5CM木板沿坑槽壁隔50CM一道，对于坑槽壁薄弱处应密布然后用10CM5CM方木做顶撑加压顶紧。并随时观察加固。3、临边防护：挖出的土严禁堆在坑槽边，离坑槽边不小于1M，周围用围护栏杆连续设置
5、。并悬挂警示牌，并根据施工需要坑槽上口搭设跳板设置专用通道。二、砖混模板安装拆除方案和设计计算书为了保证工程结构和构件各部分形状、尺寸和相互位置的正确，需要模板及其支撑系统具有足够的承载力，刚度和稳定性，能可靠地，承受新浇砼的自重和侧压力以及在施工过程中所产生的荷载，因此需要对模进行设计计算。一、工程概况本工程为六层砖混结构，建筑面积为 M2，南北长 M，东西长 M，最大层高为2.8M，合同工期为240天。本工程抗震设防烈度为7度，耐火等级为二级。采用自拌砼浇筑，坍落度控制在5CM8CM之间，木模木支撑支设。二、施工准备 1、材料：50MM厚松板刨光，50100松方，18厚多层板，小头直径不小
6、于80MM的松木支撑，铁钉等材料。2、作业条件，柱钢筋绑扎完毕，验收合格并做好隐蔽验收记录。三、操作工艺1、框架梁模板采用50MM厚松木刨光作梁底板，杉木支撑，50100松木模担，间距830MM；侧模为18MM厚多层板，50100立档间距为300，50100背方，纵横交错。木斜撑。支撑加一道扫地拉杆和两道中间水平拉杆。每道梁下，加连续剪刀撑，与地面成4560角。2、现浇板采用，50100松方作为主次龙骨支设，上铺18MM厚多层板，主龙骨间距80CM，次龙骨间距50CM，支撑间距80CM，下垫木板和大头楔，并设纵横方向两道水平拉杆。加一道扫地拉杆。每间现浇面下中部做“十”字型剪刀撑各一道。四、施
7、工验算：针对以上工艺，进行复核验算。（一）板模支撑抗压和稳定性计算顶层最大层高为3M，根据拟定的施工工艺，及采用自拌砼堆积厚平均按20CM计；1、荷载计算（1） P静=0.20.80.8(2500+1100)9.8=4.52KN（2） P动=1/2P静=2.26KN所以荷载P=1.2P静+1.3P动=1.24.52+1.32.26=8.36KN2、采用TC11级杉木作支撑，根据木结构设计规范可知，抗弯强度设计值fv=11N/mm2顺纹抗压强度fc=10N/mm2弹性模量E为900Mpa允许长细比为200。1） 支撑长度设计计算。多层板厚18MM次龙骨高100MM砼板厚100MM主龙骨高100M
8、M，所以长度L=h层高-0.018-0.1-0.2=3-0.32=2.68M。又因为支撑两端相当于铰支所以计算长度Lo=L=2.68M。2） 支撑直径取dmin=8cm其计算直径d=dmin+Lo/20.9%=80+2680/20.9%=9.21cm3） 计算回转半径I43.149.2124d2其计算截面积Ao= = =66.59cm2643149.21464d2截面惯性矩：I= = =353.01cm42680L066.59353.01AI所以I= = =2.3cm23i4)计算长细比：= = =116.57=2005)计算值；因为918.36103N116.572300023000 所以=
9、 = =0.220.2266.59102Ao6)稳定性验算 = =5.71kfc=1.310=13N/mm28.3103N稳定性满足施工要求。梁模板和支撑系统计算书本工程最大梁高为0.75M，长7.8M，宽0.25MM。离楼面3.15M。模板底楞木和顶撑间距为0.83M，侧模采用18MM厚多层板，立档间距为400，顶撑矩形梁模、顶撑构造见图示。木材选用东北落叶松，fc=10n/mm2 fv=1.4N/mm2fm=13N/mm2。1、底板计算（1）抗弯强度验算计算底模承受的荷载，梁的底模设计要考虑四部分荷载；模板自重、新浇混凝土的重量、钢筋重量及振捣砼产生的荷载，均乘以项系数1.2，底模为5cm
10、厚松板。底模板自重 1.250.050.25=0.06KN/M混凝土荷重 1.2250.20.6=3.6KN/M钢筋荷重 1.21.00.20.6=0.144KN/M振捣混凝土荷载 1.220.2=0.48KN/M q1=4.28KN/M根据混凝土结构工程施工及验收规范的规定，设计荷载值要乘以=0.9的折减系数q=0.9q1=0.94.28=3.85KN/M（2）验算底模杭弯承载力底模下面楞木间距为0.83M，底模的计算简图如图所示，是一个等跨的多跨连续梁，因为模板长度有限，一般可按四等跨连续梁计算，查静力计算表得：Mmax=-0.12qL2=-0.1213.850.832=-0.32KN/m
