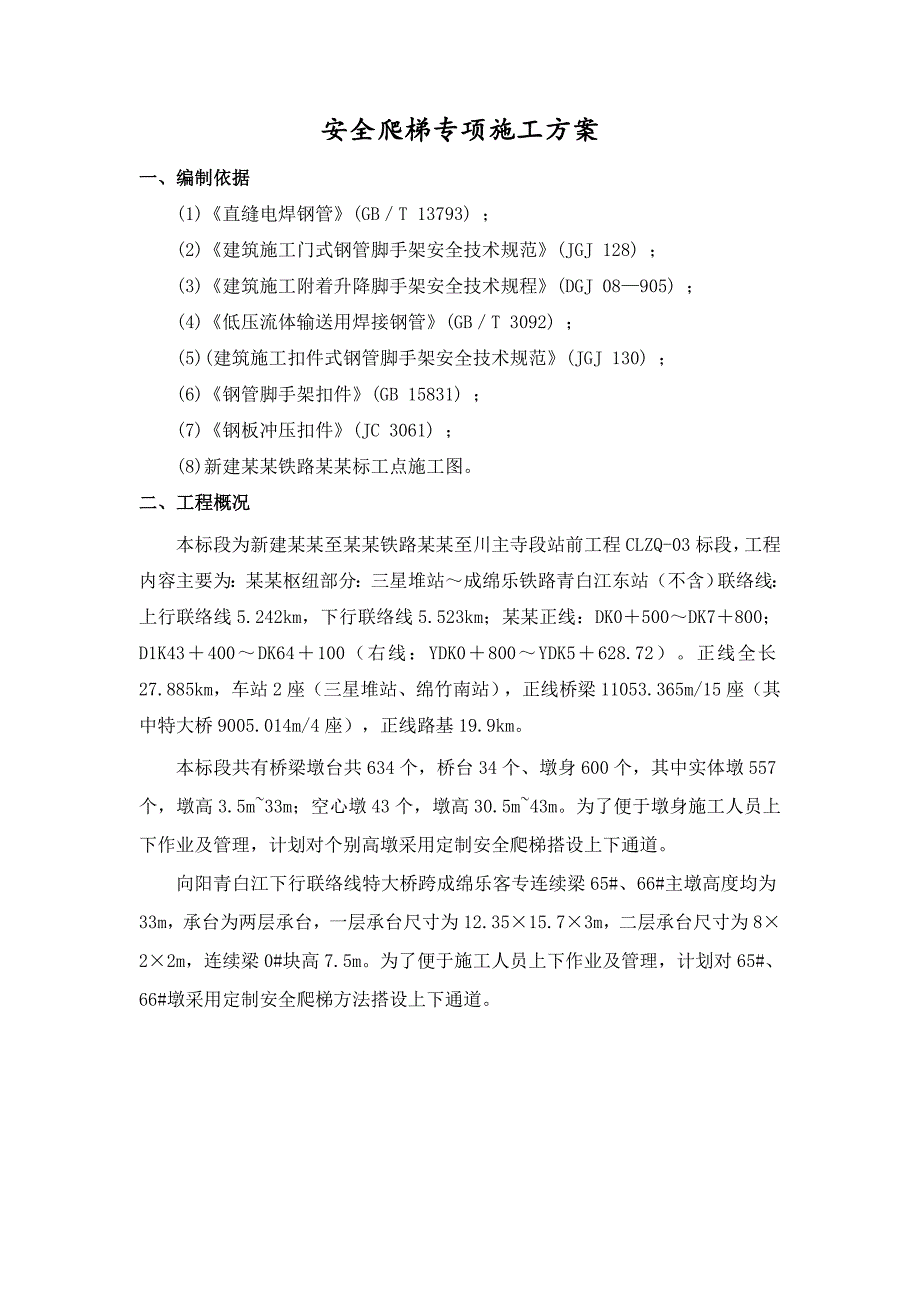

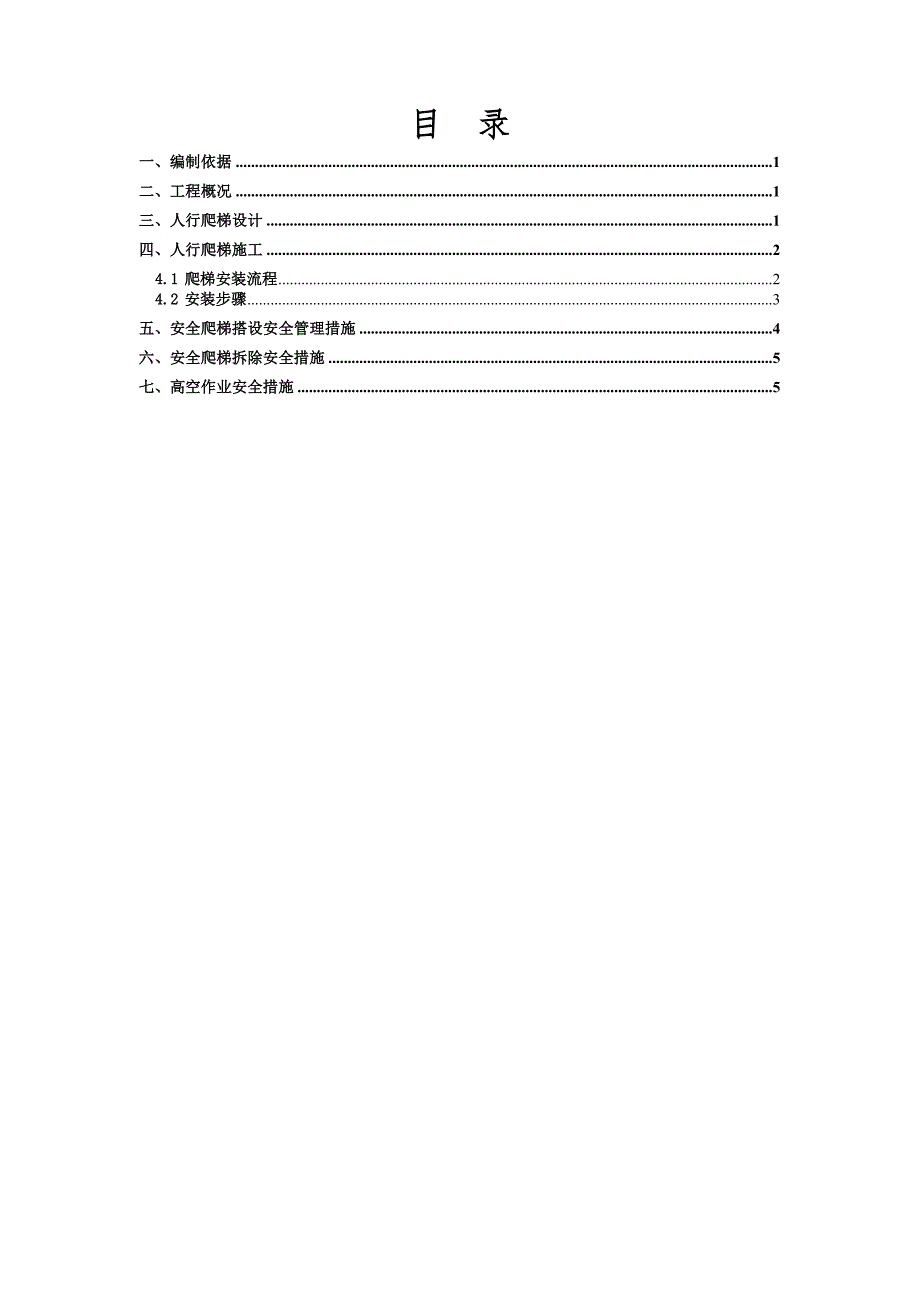

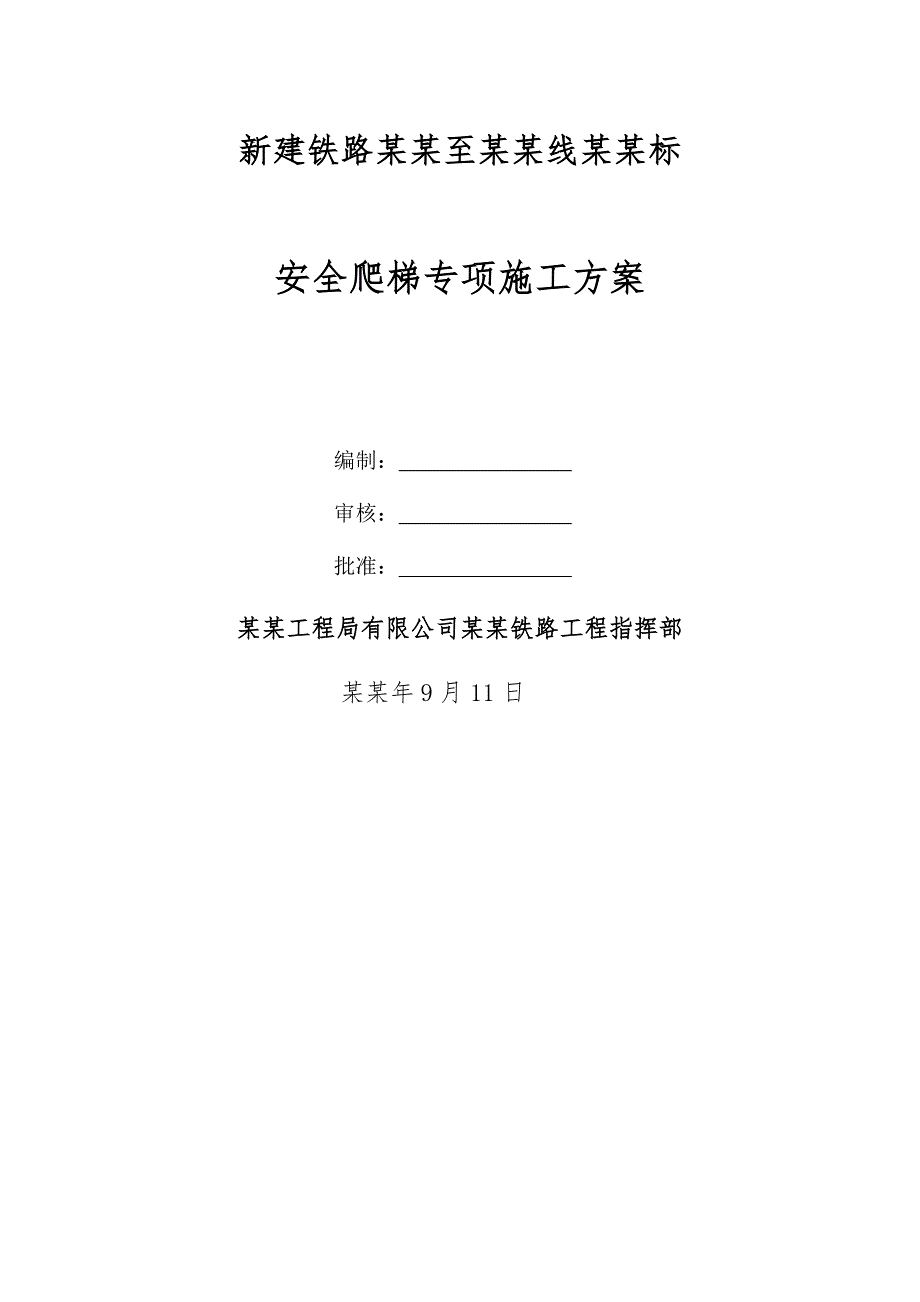

1、新建铁路某某至某某线某某标安全爬梯专项施工方案编制： 审核： 批准： 某某工程局有限公司某某铁路工程指挥部某某年9月11日目 录一、编制依据1二、工程概况1三、人行爬梯设计1四、人行爬梯施工24.1 爬梯安装流程24.2 安装步骤3五、安全爬梯搭设安全管理措施4六、安全爬梯拆除安全措施5七、高空作业安全措施5安全爬梯专项施工方案一、编制依据(1)直缝电焊钢管(GBT 13793) ；(2)建筑施工门式钢管脚手架安全技术规范(JGJ 128) ；(3)建筑施工附着升降脚手架安全技术规程(DGJ 08905) ；(4)低压流体输送用焊接钢管(GBT 3092) ；(5)(建筑施工扣件式钢管脚手架安
2、全技术规范(JGJ 130) ；(6)钢管脚手架扣件(GB 15831) ；(7)钢板冲压扣件(JC 3061) ；(8)新建某某铁路某某标工点施工图。二、工程概况本标段为新建某某至某某铁路某某至川主寺段站前工程CLZQ-03标段，工程内容主要为：某某枢纽部分：三星堆站成绵乐铁路青白江东站（不含）联络线：上行联络线5.242km，下行联络线5.523km；某某正线：DK0500DK7800；D1K43400DK64100（右线：YDK0800YDK5628.72）。正线全长27.885km，车站2座（三星堆站、绵竹南站），正线桥梁11053.365m/15座（其中特大桥9005.014m/4座
3、），正线路基19.9km。本标段共有桥梁墩台共634个，桥台34个、墩身600个，其中实体墩557个，墩高3.5m33m；空心墩43个，墩高30.5m43m。为了便于墩身施工人员上下作业及管理，计划对个别高墩采用定制安全爬梯搭设上下通道。向阳青白江下行联络线特大桥跨成绵乐客专连续梁65#、66#主墩高度均为33m，承台为两层承台，一层承台尺寸为12.3515.73m，二层承台尺寸为822m，连续梁0#块高7.5m。为了便于施工人员上下作业及管理，计划对65#、66#墩采用定制安全爬梯方法搭设上下通道。三、人行爬梯设计 安全爬梯由特制钢管脚手架搭设组成的脚手架组合。该脚手架组合主要构件为可调底座
4、、立杆、横杆、横撑、斜杆、梯子、扶手、紧固螺丝。立杆是主要受力杆件，横杆、横撑是组成框架的横向连接杆件，横撑是放置梯子的构件。斜杆是加强脚手架整体稳定性的构件。梯子和扶手是供施工人员上下通行的构件。爬梯规格为：长2.5米，宽1 .3米。架子单位高度为3.6米，楼梯垂直高度为1.8米每把。每座爬梯高度均为45m。爬梯系统主要构件为立杆、横杆、斜杆、横撑、梯子等。立柱采用483.25钢管，钢材强度等级Q345，横杆及剪刀撑采用483.25钢管，钢材强度等级Q235。搭设尺寸为：立杆纵距2.438米，立杆横距1.268米，大小横杆的步距为0.495 m，剪刀撑斜杆与地面的倾角为45-60。每根立杆底
5、部设置底座和垫板。接长采用对接扣件连接。墩柱与安全爬梯之间立杆的最大连接距离为1.5m,连墙件按每层设置间距为4m，采用16mm，长度120mm膨胀螺丝装配入墩身，膨胀螺丝与12x15x1cm钢板用螺帽紧密连接，再用48*3.0钢管一端与钢板满圈焊接，一端用万向扣件、十字扣与立杆进行水平支撑紧固连接。安全爬梯设计示意图四、人行爬梯施工4.1 爬梯安装流程爬梯安装流程图4.2 安装步骤安装前首先了解安装区域的水文、土质结构、风压气象等情况。选择合适的安装和拆除条件。安装时先在高墩地面安装爬梯的位置进行地基硬化处理，爬梯尺寸长2.5米，宽1.3米,爬梯设置于已浇筑完成的一层承台上。（1）将4支可调
6、底座分安放在一层承台顶上，长方向为2438mm；宽方向为1268mm。（2）调好水平一般在离地面高度15cm-35cm为适；后分别插入立杆。（3）安装首层横撑，注意将横撑安放在立杆最低的销库，将横杆的插头装入立杆的销库内，调节好平衡后打紧插销。（4）此时应测量框架的对角尺寸，以及横杆的水平度和立杆的垂直度，如偏差超过5mm应轻敲松插片调整至合适尺寸后再将插片打紧。立杆上每层销库均需安装横杆或横撑，但首层预先保留人行门洞，首层横撑上面少装3 支横杆，以保证人员上下方便。（5）梯子安放在横撑上，梯子内侧安装扶手。（6）立杆四周的销库内安装斜杆，以加强整架的稳定性。（7）接长立杆时必须要用螺栓紧固上
7、下立杆的连接孔以确保安全。（8）安全爬梯的框架的主要杆件在每间隔4 米与墩身紧固联接（爬梯立杆与墩身实体紧固）。（9）加高时往复（2-8）步骤。到达预定设置高度后将搭设护栏；护栏出入口的上端至少需一支横杆连接。确保爬梯人员上下出入安全。注意事项：1）、脚手架布置应根据上方结构物特点及脚手架规格。2）、根据规范要求墩柱施工过程中要设置合理的剪力撑及横向连接杆件的预埋件；如未有横向连接杆件的预埋件的可用（直径16-18mm*180200mm）内胀式螺丝钻孔安装于墩柱上替代横向连接杆件的预埋件。3）、高度超过12米或在雷雨区作业时；根据脚手架体积的大小设计避雷接地方案。五、安全爬梯搭设安全管理措施1
8、）、安全爬梯搭设前，组织相应的技术管理、安全管理人员及作业班组人员进行安全交底，让每个人心中都了解施工中的注意事项，确保施工中的安全。脚手架搭设必须按照预先了解的施工方案搭设，不得改变支架结构。支架的水平连接杆、斜杆等必须按照要求进行设置，要求未明确时应参照相关规范进行搭设。支架搭设完毕或分段搭设完毕，应对脚手架工程的质量进行检查，经检查合格后方可交付使用。2）、安全爬梯搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员要定期体检，合格者方可持证上岗。3）、安全爬梯搭设时，所有操作人员必须佩带安全帽、系安全带、穿防滑鞋，高空作业衣着要灵便，禁止穿硬底
9、和带钉易滑的鞋。安全带应挂在牢固的物体上，严禁在一个物体上拴多根安全带，同时安全带必须合格产品并定期检查，临边作业要设置好防护围栏和安全网；悬空作业应有可靠的防护措施。4）、安全爬梯搭设过程中，脚手架上不准堆放零星杂物，如：扣件、螺丝、螺帽、短钢筋等，避免掉落造成人员伤害。小型工具应随手放人工具袋（套）内，上下传递物件禁止抛掷。高空作业不宜上下重叠，确需时在两层中间设置可靠的隔离设施。5）、遇有恶劣气候（如风力在六级以上、大雾、暴雨等）影响施工安全时，应停止脚手架搭设或拆除工作，雨、雪天上架作业应有防滑措施，并应扫除积雪。6）、用于高空作业的梯子不得缺档，不得垫高使用。梯子横撑间使用时上端下端
10、应放平；采取防滑措施。在通道处使用梯子，应有人监护或设置围栏。7）、安全爬梯脚手架应做好接地、霹雷措施，特别时有电线路穿过支架时要做好防护措施，避免整个脚手架带电。8）、在靠近居民区搭设脚手架，外侧必须有防止坠落物伤人的防护措施。9）、不得在安全爬梯基础及其临近处进行挖掘作业。10）、搭拆安全爬梯时，地面应设置围栏和警戒标志，派人专人看守，严禁非操作人员入内。六、安全爬梯拆除安全措施1）、安全爬梯经单位工程负责人检查验证并确认不再需要时，方可拆除。2）、拆除现场必须设置警戒区，张贴醒目的警戒标志。警戒区域严禁非工作人员通过或在脚手架下方施工3）、如遇强风、雨、雪等特殊天气，不应对脚手架进行拆除
11、。晚上拆除安全爬梯脚手架时应配备足够的照明设备。4）、安全爬梯脚手架的拆除应在统一指挥下，按后装先拆、先装后拆的顺序及下列安全作业的要求进行：5）、同一层的构配件和加固件应按先上后下、先外后里的顺序进行，最后拆除连墙件；6）、在拆除过程中，安全爬梯的自由悬臂高度不得超过两步，当必须超过两步时，应加设临时拉结；7）、连墙杆、通常水平杆和剪刀撑等，必须在安全爬梯拆卸到相关的结构件时时方可拆除；8）、工人必须站在临时设置的安全爬梯脚手板上进行拆卸作业，并按规定使用安全防护用品；9）、拆除工作中，严禁使用榔头等重物击打、撬挖，拆下的结构件承插型施工安全爬梯搭设与拆除安全措施应先传递到地面并放室内堆放；
12、10）、拆装连接部件时，应先将销库内的插销向用榔头上击打，插销退出销库后然后开始拆除，不得硬拉，严禁敲击；11）、拆下的构件，应吊运传至地面，防止碰撞，严禁抛掷。七、高空作业安全措施安全爬梯搭设、拆除施工属高空作业，施工时作业人员按下规程作业：1）、非施工作业人员，不得进入施工现场，禁止在施工场地打闹。施工时，戴好安全帽。作业负责人要及时检查，及时进行安全教育，预防安全事故。超过2m高度必须佩戴安全带，安全帽及安全安全带必须定期检查，符合要求后方可使用。2）、施工作业搭设的扶梯、工作台、脚手架、护身栏、安全网等，必须牢固可靠，并经验收合格后方可使用。上下爬梯必须符合规范要求，扶手高度不小于1.
13、2m，至少按2排布置，底排高度不大于0.3m。3）、承插型施工安全爬梯工程应符合建筑施工高处作业安全技术规范（JGJ80-90）和建筑安装工人安全技术操作规程（1980.5.20）规定要求。4）、高空作业用的料具应放置稳妥、小型工具应随时放入工具袋，上下传递工具时，严禁抛掷。高处作业所用的物料，应堆放平稳，不得妨碍通道。高处拆下的物体、余料和废料，禁止向下抛掷。5）、高处作业必须系安全带，安全带应挂在牢固的物件上，严禁在一个物件上拴挂几根安全带或一根安全绳上拴几个人；临边作业应设置防护围栏和安全网；悬空作业应有可靠的安全防护设施。6）、设置在建筑结构上和爬梯及登高攀件，必须牢固、可靠。7）、安全爬梯首层立杆的每支底座水泥面应坚实，梯子上下端应平放于横撑上，在同一架梯子上不得2 人以上同时作业。8）、高处作业不宜上下重叠。确需在高处上下重叠作业时，应在上下两层中间用密铺棚板隔离或采用其他隔离设施。
