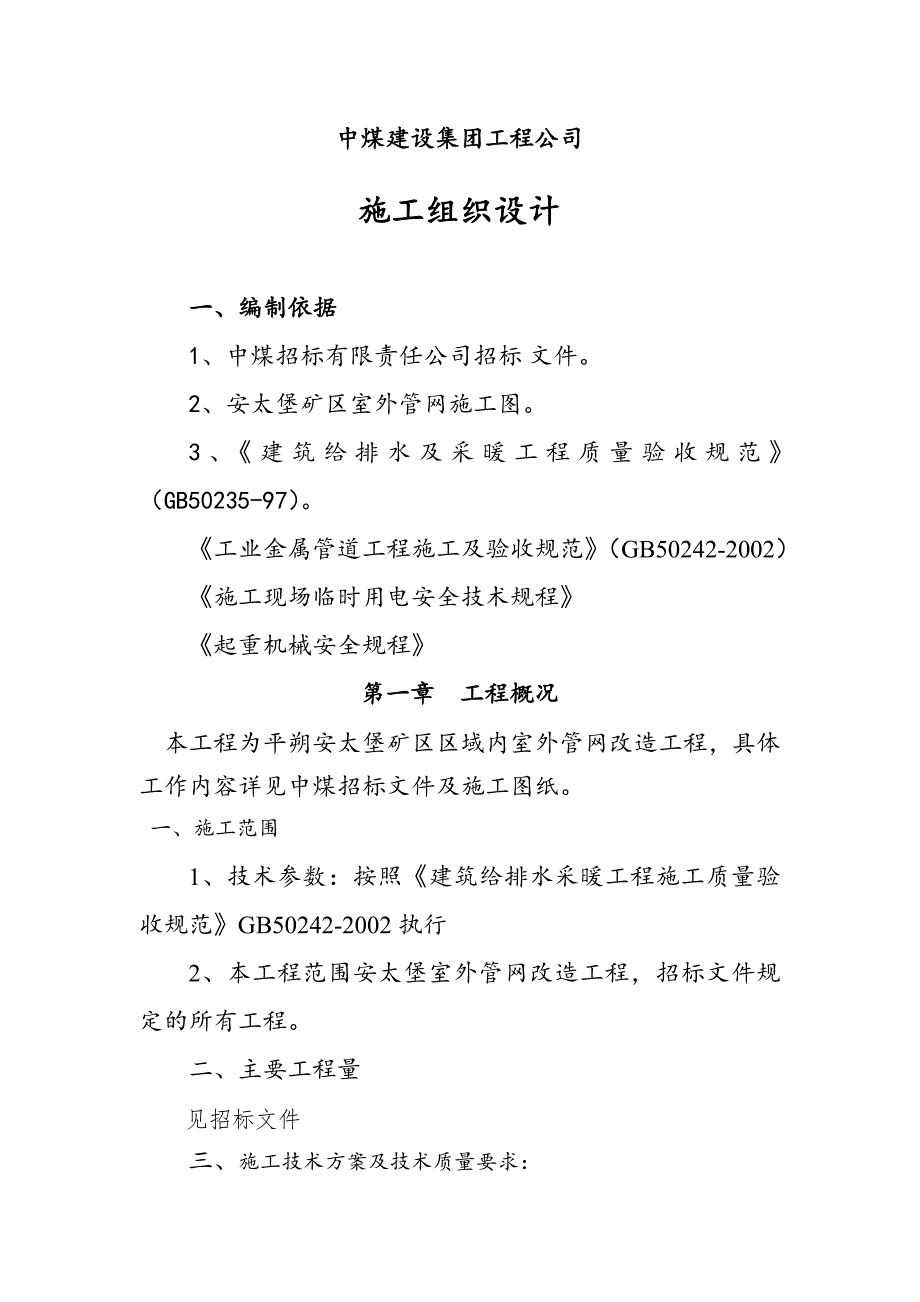

1、某某室外管网改造工程施工组织设计中煤建设集团工程公司施工组织设计一、编制依据1、中煤招标有限责任公司招标文件。2、安太堡矿区室外管网施工图。3、建筑给排水及采暖工程质量验收规范（GB50235-97）。工业金属管道工程施工及验收规范（GB50242-2002）施工现场临时用电安全技术规程起重机械安全规程第一章 工程概况本工程为平朔安太堡矿区区域内室外管网改造工程，具体工作内容详见中煤招标文件及施工图纸。一、施工范围1、技术参数：按照建筑给排水采暖工程施工质量验收规范GB50242-2002执行2、本工程范围安太堡室外管网改造工程，招标文件规定的所有工程。二、主要工程量见招标文件三、施工技术方案

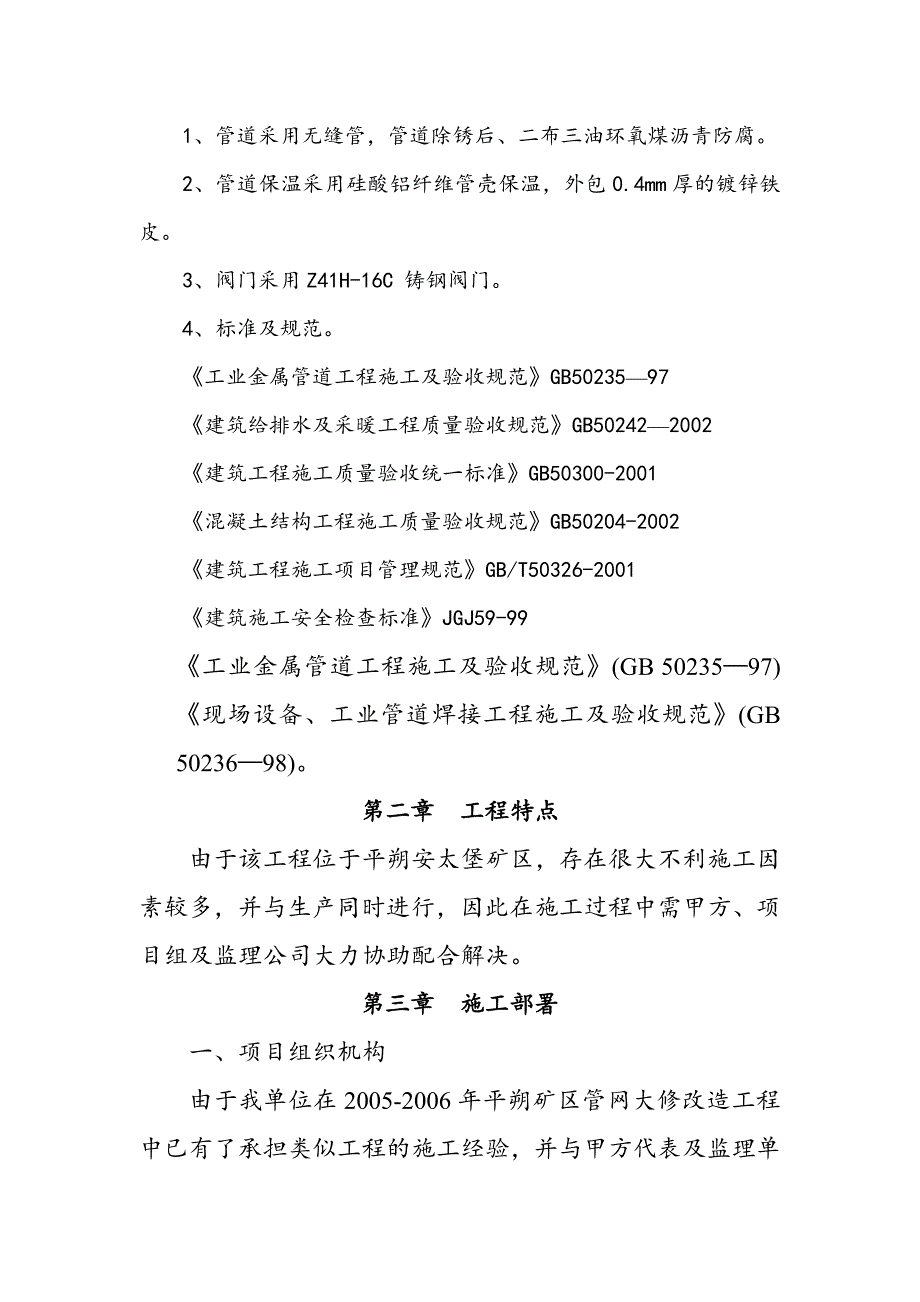

2、及技术质量要求：1、管道采用无缝管，管道除锈后、二布三油环氧煤沥青防腐。2、管道保温采用硅酸铝纤维管壳保温，外包0.4mm厚的镀锌铁皮。3、阀门采用Z41H-16C 铸钢阀门。4、标准及规范。工业金属管道工程施工及验收规范GB5023597建筑给排水及采暖工程质量验收规范GB502422002建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002建筑工程施工项目管理规范GB/T50326-2001建筑施工安全检查标准JGJ59-99工业金属管道工程施工及验收规范(GB 5023597)现场设备、工业管道焊接工程施工及验收规范(GB 50236
3、98)。第二章 工程特点由于该工程位于平朔安太堡矿区，存在很大不利施工因素较多，并与生产同时进行，因此在施工过程中需甲方、项目组及监理公司大力协助配合解决。第三章 施工部署一、项目组织机构由于我单位在2005-2006年平朔矿区管网大修改造工程中已有了承担类似工程的施工经验，并与甲方代表及监理单位合作非常融洽，此次安太堡室外管网改造工程招标，如果我单位中标，将针对该项工程组建项目部，选派有管理施工经验和组织能力强、懂技术的人担任项目经理。项目部由技术员、施工员、安全员、质检员、预算员、资料员等组成。公司将组织一只有过类似工程施工经验的专业施工安装队伍，承担该项目工程施工。项目部组织机构：项目经
4、理 技术负责人技 术 员安 全 员施 工 员质 量 员资 料 员材 料 员项目副经理运 输 队安装一队土建施工队安装二队防腐保温队项目部组织机构二、劳动力组织根据本工程的特点，我们将组织以下几个施工队，以便能有效的安排施工，确保按期完成该项工程，实行流水与交叉作业，相结合的施工方法，使人力、物力与机械设备有机结合，发挥最大效能，完成该项工程。劳动力组织见劳力组织表：主要劳动力组织计划表序号工种人数工作内容1普工10配合全部施工2管道工20管道安装3电焊工15管道安装4瓦工10暖气地沟修补维修、砌检查井5起重工2配合管道安装6电工4配合施工接电7木工2预制构件支模三、主要机具计划根据本工程施工需
5、要计划投入如机具设备主要机具设备计划表序号名称型号单位数量1经纬仪台12水准仪台13电焊机BX3-500-2台64电动压力泵台25汽车吊8T台16运输车辆15T辆17氧气乙炔套6四、施工准备1、技术准备（1）认真研究甲方发给各施工段的施工图及施工方案及技术要求，熟悉施工环境，认真阅读施工图纸，会同甲方、设计单位、做好图纸绘审、设计交底工作。（2）根据设计图纸组织有关人员察看现场，对不利施工环境因素进行分析，力求考虑在标前，为投标报价分析提供可靠依据，力求报价合理准确。（3）本工程由于是在矿区内施工，根据现场实际情况与相关单位结合，对不利于施工的环境和外界因素，应有充分的了解和预测。并采取有效措
6、施，使工程得以顺利进行。（4）编写施工组织设计及技术交底，根据施工图编制材料采购供应计划及进行时间，为开工做好必要的技术准备，材料应向监理工程师提供材质合格证及检验报告，为工程竣工资料积累原始资料。2、施工现场准备（1）协同甲方代表、监理工程师对施工现场进行勘察，对施工现场进行合理布置，通过甲方代表，确定对施工有影障碍物及检查，确定地下埋设物对施工的影响，解决好“四通一平”工作。使工程能够具备开工条件。（2）对照施工图，了解供热管网走向及施工现场周围环境，确定施工方案，对影响生产的施工段制定安全防护措施。（3）根据现场及施工环境，确定施工段的划分，完成一段、报验一段，做到不影响正常生产。（4）
7、开工前办理完各项施工，即（施工方案、开工报告、材料准入证、申批手续）等。3、物资准备（1）材料准备是制约工程进度快慢的主要因素，因此必须做到材料供应及时，根据施工预算的材料分析和施工进度计划的要求，编制材料采购供应计划，为施工备料，确定仓库和堆放场地提供依据。（2）确定管材加工、防腐、保温、预制施工场地。（3）检查维修施工用设备、机具是否完好，为开工后使用过程达到100%完好率。第四章 主要施工方法及技术措施一、拆除工程管道拆除后，拆除的保温、垃圾及杂土及时外运出施工现场，以免影响周围环境。二、土方工程：1)管沟开挖前要会同水暖、机电、通信、电视等其它相关单位核对地下管线及构筑物布局，落实保护
8、措施，确保安全开挖。2)管道必须按设计图纸规定走向开挖，沟槽标高、宽度、沟壁边坡度、沟底平整度等严格执行标准，遇暖沟、下水管道等应放缓坡，从其下穿过。3)在开挖管沟过程中，需在原道路上挖沟应在道路上弹出，需开挖管沟宽度线，并用砼切割机将道路切割成段，用人工破碎，砸出砼碎块应及时清理外运，不要和挖出的好土混杂、堆放，以免回填时将碎石带进管沟里破坏路面。4)沟槽开挖不宜在雨季进行，如遇雨水，应采取有效措施排除沟内积水。5)沟槽回填，应分层夯实，每层厚度0203m，管道两侧及管顶以上05m内的填土必须人工夯实，且回填土不得含有碎石，砖块、垃圾等杂物。6)回填夯实后，在管线上的交叉点，转弯处应埋设水泥
9、制标志桩。三、安装工程根据甲方及招标文件要求，室外管道安装及阀门安装，阀门均采用Z41H-16C铸钢阀门（1.6Mpa），钢管材质选用无缝管道。管道除锈后二布三油环氧煤沥青防腐，管道保温采用硅酸铝纤维管壳保温，外包0.4mm厚的镀锌铁皮。并按甲方要求施工。（一）钢管的焊接1、概述碳素钢管的焊接必须执行工业金属管道工程施工及验收规范(GB 5023597)和现场设备、工业管道焊接工程施工及验收规范(GB 5023698)。（1）焊接技术人员、无损探伤人员及焊工必须有相应的资质；（2）材料必须有生产厂的质量证明书，其质量不得低于国家现行标准。2、碳素钢管的焊接（1）焊前准备1）管道坡口：根据管材材
10、质、不同的壁厚及焊接方法选用不同的坡口。管道坡口的加工方法，可选用机械坡口，也可选用氧乙炔焰切割的方法，还可以选用空气等离子切割方法坡口，但应磨平影响焊接质量的凹凸不平处和氧化铁。2）管道的组对：管道切口端面倾斜偏差不应大于管子外径的1，且不得超过3mm； 焊件组对前，应清除坡口及其内外侧表面不小于10mm范围内的油污、垢、锈、毛刺及镀锌层等，且不得有裂纹及夹层等缺陷；管道对接焊组对时，内壁应平齐，错边量不宜超过管壁厚度的10，且不应大于2mm。焊口组对尺寸执行有关规定。不等厚对接焊件组对时，薄件端面应位于厚件端面之内。当内壁错边量超过2mm或外壁错边量大于3mm时，应对焊件进行加工。管道组对
11、时，管道不应承受任何外力(冷拉伸或冷压缩管道除外)，组对完成的管道应固定牢固，并应考虑防止施焊和热处理过程中产生的附加应力和变形。3）焊条、焊剂在使用前应按规定进行烘干，在储存过程中应保持干燥。（2）管道焊接1）正确地选用焊接规范：焊条直径的选择：焊条直径大小与焊件的厚度、焊缝位置和焊接层数有关，见表。焊件厚度与焊条直径关系焊件厚度(mm)15234561213焊条直径(mm)152323244556管子对接接头焊接层数、焊条直径及焊接电流管壁厚度(mm)焊接层数焊条直径(mm)焊接电流(A)管壁厚度(mm)焊接层数焊条直径(mm)焊接电流(A)3-622-3.280-12013-164-53
12、.2-44105-180160-2006-102-33.24105-120160-20010-133-43.2-44105-180160-20016-225-63.2-44-5105-180160-250立焊和仰焊时，可适当选细些焊条；多层焊时，打底焊应选用直径小些的焊条，以后各层选用直径较大的焊条。焊接电流：焊接电流和焊条直径、焊缝位置有关。焊接电流可按下式计算： J二Kd式中 I焊接电流(A)； d焊条直径(1llin)； K经验系数，可按表26-9-9选用。焊条直径与经验系数关系焊条直径d(mm)1-22-44-6经验系数K25-3030-4040-60焊接平焊缝时，电流可选用较大的电流
13、，焊其他位置焊缝时，焊接电流可选小些。电弧电压：电弧电压决定电弧长度，在焊接过程中，应力求使用短弧，所以应选用低电弧电压。焊缝速度：在保证焊缝质量的前提下，应适当加快焊接速度。2)管道的施焊管道的定位焊：应采用与根部焊道相同的焊接材料和焊接工艺，且应由合格的焊工施焊。定位焊焊点数量及焊缝长度见表。定位焊点数量及焊缝长度(mm)公称直径位置与数量焊缝高度长度50对称2点根据焊件厚度确定51050150均布23点510150200均布34点1020管道的施焊： 焊接时应采用合理的施焊方法和施焊顺序，以消除焊接引起的应力和变形；应尽力减少固定焊口，以改善施焊条件；严禁在坡口之外的母材表面上引弧和试验
14、电流，并防止电弧烧伤母材；施焊中应保证起弧和灭弧处的焊缝质量。多层焊时层间接头应错开。（3）电焊条1)电焊条的选用：等强性：即选择的焊条焊缝抗拉强度与母材抗拉强度相等。等成分：选用焊缝金属的成分符合或接近母材化学成分的焊条。2)考虑焊件的工作环境：对有抗冲击、抗低温及抗腐蚀要求的焊件，应选用相适应的焊条。3)考虑焊件结构特点：大厚度、形状复杂、焊位受限等因素。4)考虑现场焊接设备情况。5)考虑焊工劳动条件和身体健康，尽量选用酸性焊条。6)考虑经济性和生产效率。7)同种钢管焊接时，选用焊条应按规范选用。（4）焊接的检验1)过程检验：定位焊后，应去除缺陷；施焊时，经常检查焊接作业指导书执行情况，并及时纠正错误操作。3、氧、乙炔焊氧、乙炔焊主要用于直径小的管道焊接；工程中也常用于局部加热、管道调直、煨弯及金属切割中。（1）氧、乙炔焊接设备1）焊炬：
