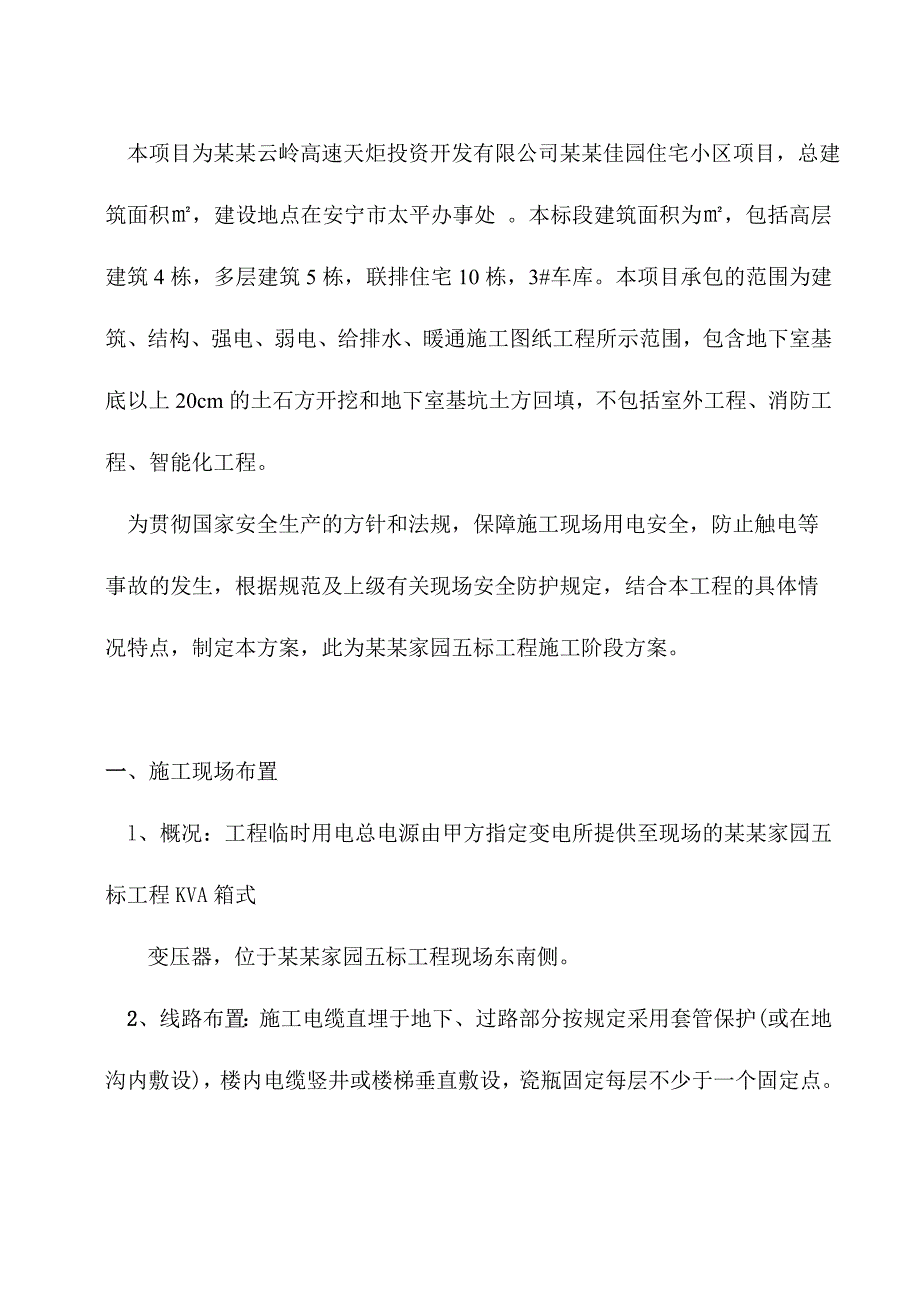

1、某某家园住宅小区五标工程临时用电专项方案审核 审定 编制 某某建设有限公司（某某分公司）编制时间：某某年 本项目为某某云岭高速天炬投资开发有限公司某某佳园住宅小区项目，总建筑面积，建设地点在安宁市太平办事处 。本标段建筑面积为，包括高层建筑4栋，多层建筑5栋，联排住宅10栋，3#车库。本项目承包的范围为建筑、结构、强电、弱电、给排水、暖通施工图纸工程所示范围，包含地下室基底以上20cm的土石方开挖和地下室基坑土方回填，不包括室外工程、消防工程、智能化工程。为贯彻国家安全生产的方针和法规，保障施工现场用电安全，防止触电等事故的发生，根据规范及上级有关现场安全防护规定，结合本工程的具体情况特点，制

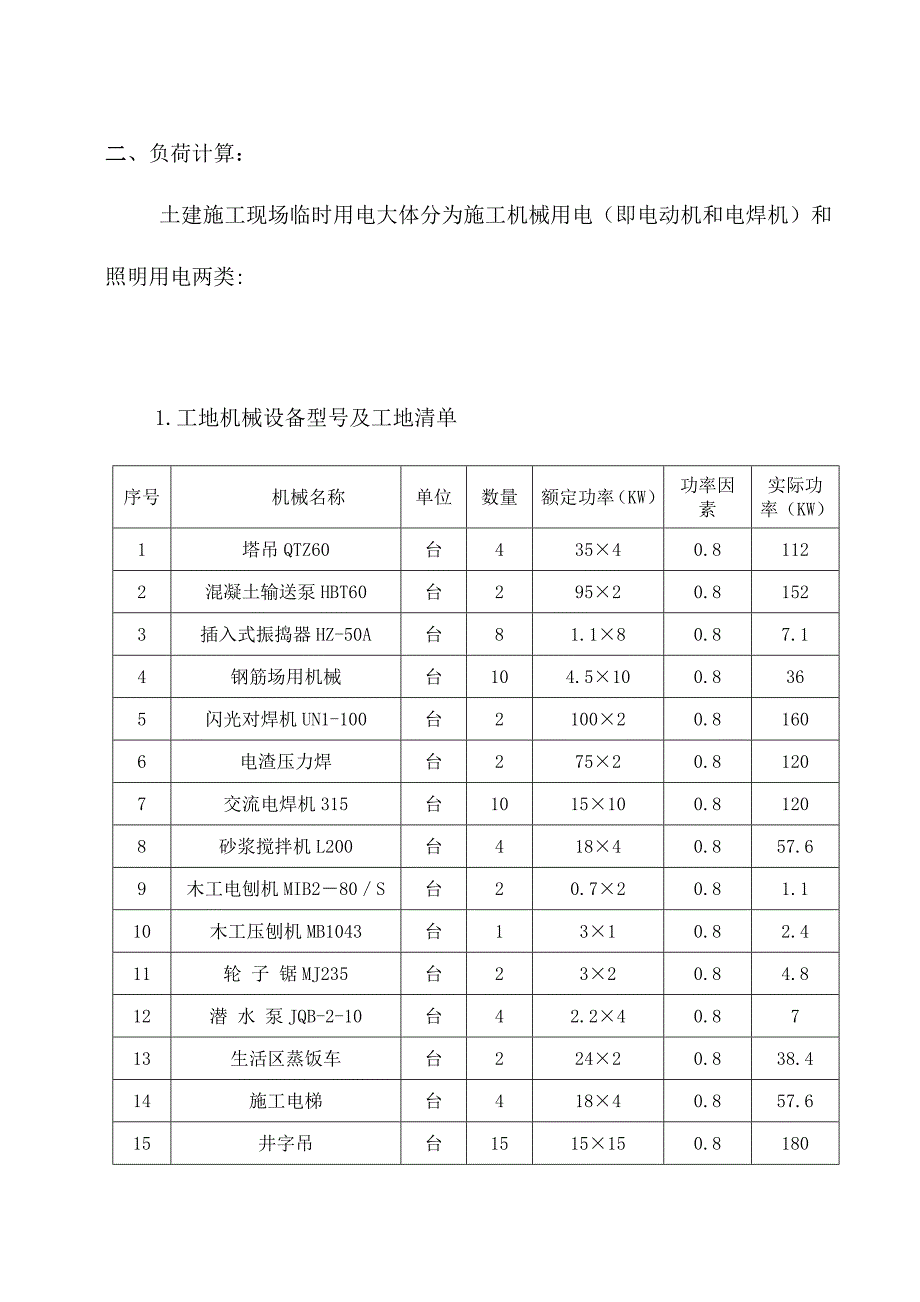

2、定本方案，此为某某家园五标工程施工阶段方案。一、施工现场布置 l、概况：工程临时用电总电源由甲方指定变电所提供至现场的某某家园五标工程KVA箱式变压器，位于某某家园五标工程现场东南侧。2、线路布置：施工电缆直埋于地下、过路部分按规定采用套管保护(或在地沟内敷设)，楼内电缆竖井或楼梯垂直敷设，瓷瓶固定每层不少于一个固定点。二、负荷计算： 土建施工现场临时用电大体分为施工机械用电（即电动机和电焊机）和照明用电两类:1.工地机械设备型号及工地清单序号机械名称单位数量额定功率（KW）功率因素实际功率（KW）1塔吊QTZ60台43540.81122混凝土输送泵HBT60台29520.81523插入式振捣
3、器HZ-50A台81.180.87.14钢筋场用机械台104.5100.8365闪光对焊机UN1-100台210020.81606电渣压力焊台27520.81207交流电焊机315台1015100.81208砂浆搅拌机L200台41840.857.69木工电刨机MIB280S台20.720.81.110木工压刨机MB1043台1310.82.411轮 子 锯MJ235台2320.84.812潜 水 泵JQB-2-10台42.240.8713生活区蒸饭车台22420.838.414施工电梯台41840.857.615井字吊台1515150.818016生活区电开水炉台11210.89.617生活
4、区照明用电2010.81618现场施工照明5010.84019现场办公用电2010.816合 计1137.6 1#配电室分配568.8KW，2#配电室分配568.8KW 根据各种机械设备实际使用的时间综合计算，功率折减系数取0.45此时：P=568.80.45=255.96KW，I=403.4A铝芯电缆按2A/mm计算，则S=201.7mm考虑到2#配电室附带地下室施工及线路远，故：1#配电室总开关用600A，电缆用240mm，2#配电室总开关用600A，电缆用300mm均满足使用条件。配电室 DZ20L-400/3000 ZR-YJV-1KV 495+150 FC 钢筋场二级柜 DZ20L-
5、250/3000 ZR-YJV-1KV 495+150 FC 二级柜 RTO-A DZ20L-250/3000 ZR-YJV-1KV 495+150 FC 二级柜 由变压器引入 380V-50KA DZ20L-250/3000 ZR-YJV-1KV 495+150 FC 二级柜 断路器 DZ15LE-100/4901 ZR-YJV 316 FC 办公楼 DEL11ZZ47LE-C25 ZR-BV-500 22.5 PC20 配电室照明 ZZ47LE-C25 备用二级配电柜 DZ20l-250/4300 ZR-LV 350 PC50 闪光对焊机 DZ15LE-100/4901 ZR-LV 335
6、 PC50 钢筋场其他机械总箱 DZ15LE-100/4901 ZR-BV 36 PC25 钢筋直调机由一级柜引入 DZ20Y-400/3300 DZ15LE-100/4901 至栋号 DZ15LE-100/4901 至栋号 DZ47LE-C25 钢筋场照明 DZ47LE-C25 至栋号三、施工现场临电布置图。（详附页）四、施工现场、生活区安全用电技术措施及电气防火措施。（一）专业人员管理 施工现场临时用电由专人负责现场，维修或拆除临时用电箱必须由持证专业电工完成。各类用电人员注意以下内容： 1掌握安全用电基本知识和所有设备性能； 2使用设备前必须按规定穿戴和配带相应的劳动保护用品，并检查电气
7、装置和保护设施是否完好，严禁设备带“病”运行； 3停运的设备必须及时拉闸断电，锁好开关箱； 4保护所有设备的负荷线、零线、地线和开关箱，如发现问题应及时解决； 5搬迁或移动用电设备，必须切断电源后方可进行； 6设备维修断电时，必须在相应开关箱、配电箱内控制开关上挂明显的维修停电标志牌，严禁带电维修。7.水泵(含潜水泵、一般水泵)接通电源前，在水中的一切工作人员必须返回地面，接通电源后严禁一切工作人员下水作业，在确实已经断开电源后方可下水作业，严禁边抽水边作业。8.使用移动式用电设备(如振动器、水磨石米机、手持式电动工具等设备)的操作者，必须穿绝缘鞋、戴绝缘手套。9.电源电缆长的移动式用电设备，
8、必须设专人看护，调整电缆时(操作者必须穿绝缘鞋绝缘手套)严禁电缆浸水。10.每天下班时，必须用绳子把潜水泵从水中(或井下)运回地面，不准利用电缆当作绳子提升潜水泵。 （二）配电箱及开关箱1临时用电做到“三级控制、两级保护”，实行分级配电。2、现场配电箱及开关箱应采用国家、省、市等相关部门推荐的产品：建筑施工用电专用的推荐产品。 3配电箱及开关箱应装设在干燥、通风及常温场所，不得装设在易受外力撞击、强烈震动和热源的地方。 4固定式配电箱及开关箱应装设端正牢固，其下底与地面的垂直距离为1.4m；移动式配电箱及开关箱应装设在坚固的支架上，其下底与地面的垂直距离易大于0.6m，小于1.5m。 5配电箱
9、及开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。 6配电箱及开关箱的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。7. 每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备。 8开关箱必须装设漏电保护器。漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。漏电保护器的选择应符合国标GB682986漏电电流动作保护器（剩余电流动作保护器）的要求。 9所有配电箱门应配锁，配电箱及开关箱由专人负责，每月由专业电工进行检查维修一次，检查维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标
10、志，严禁带电作业。 10所有配电箱及开关箱在使用过程中必须按照下述操作顺序： 一送电操作顺序为：总配电箱分配电箱开关箱 二停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障的紧急情况除外）（三）配电线路 1电缆干线采用埋地或架空敷设，严禁地面明设，并应避免机械损伤和介质腐蚀。 2电缆在室外直埋的深度应不小于06m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。 3电缆穿越建筑物、构筑物、道路，易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。4橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定、严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距
11、地不得小于25m。 5主楼内临时电缆垂直敷设的位置应利用楼内的竖井、垂直孔洞等，并应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定最大弧垂距地不小于18m。 6室内配线必须采用绝缘导线。采用瓷瓶、瓷（塑料）夹等敷设，距地面高度不得小于25m。进户线边墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。（四）电动建筑机械和手持电动工具 1现场使用的各类电动工具，均应由专人负责，定期检查和维修保养。 2电动建筑机械或手持电动工具的负荷线，必须按其容量选用无接头的 多股铜芯橡皮护套软电缆，其性能应符合国标GBll69一74通用橡套软电缆的要求，其中绿黄双色线只能用作保护零线或重复接地线。 3每日工作前必须对外用电梯的行程开关、限位开关、紧急停止开关、驱动机构和制动器等进行空载检查，正常后方可使用。检查时必须有防坠落的措施。 4焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5m，进线处必须设置防护罩；二次侧焊把线长度应不大于30m。（五）外电防护 1不得在高、低压线路下方施工；高、低压线路下方不得搭设作业棚、建造生活设
