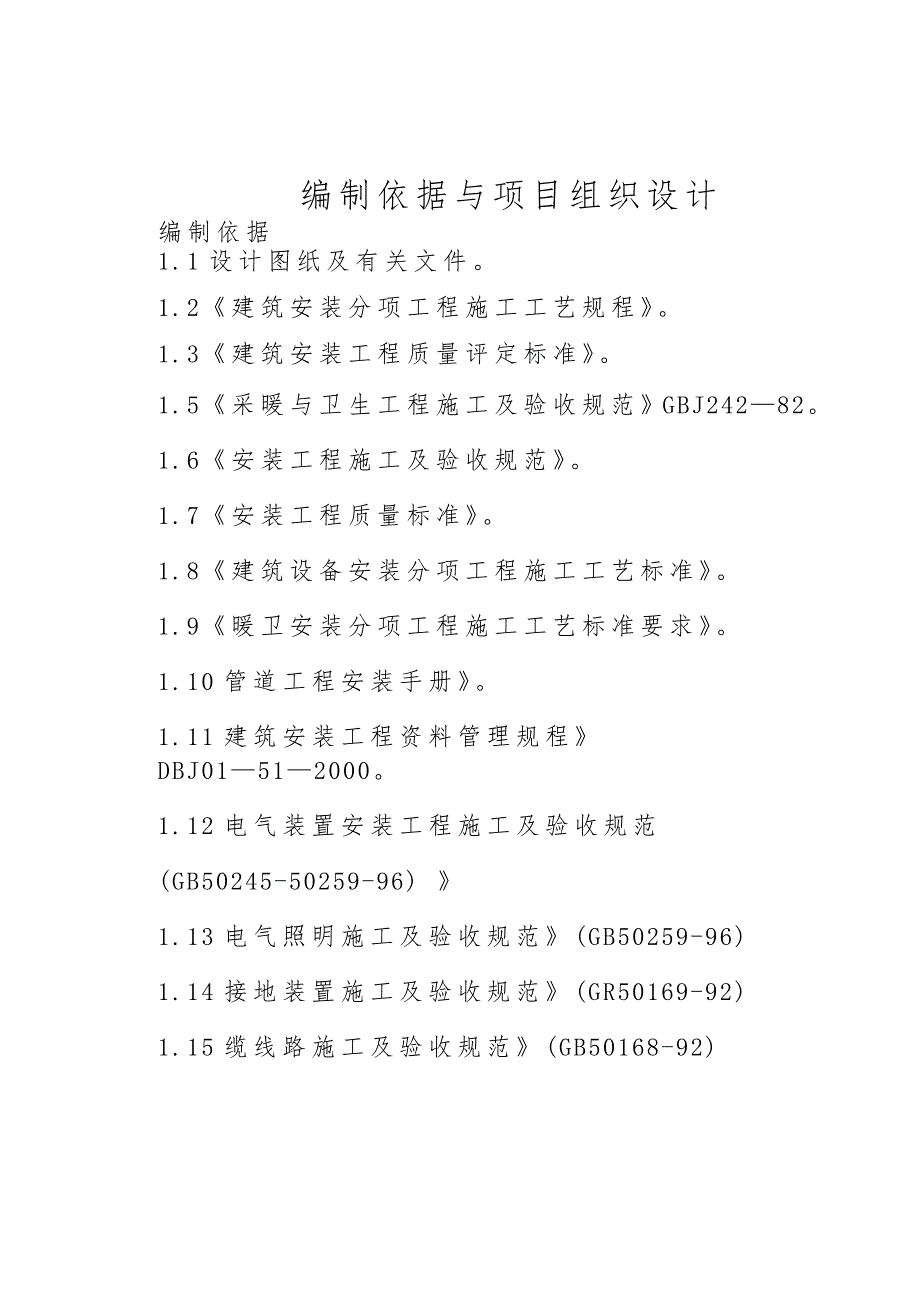

1、 目 录1.编制说明 2-22.第一章：程概况 3-73. 第二章：电气系统 8-314. 第三章：给水系统 32-40编制依据与项目组织设计编制依据1.1设计图纸及有关文件。1.2建筑安装分项工程施工工艺规程。1.3建筑安装工程质量评定标准。1.5采暖与卫生工程施工及验收规范GBJ24282。1.6安装工程施工及验收规范。1.7安装工程质量标准。1.8建筑设备安装分项工程施工工艺标准。1.9暖卫安装分项工程施工工艺标准要求。1.10管道工程安装手册。1.11建筑安装工程资料管理规程DBJ01512000。1.12电气装置安装工程施工及验收规范(GB50245-50259-96) 1.13电气

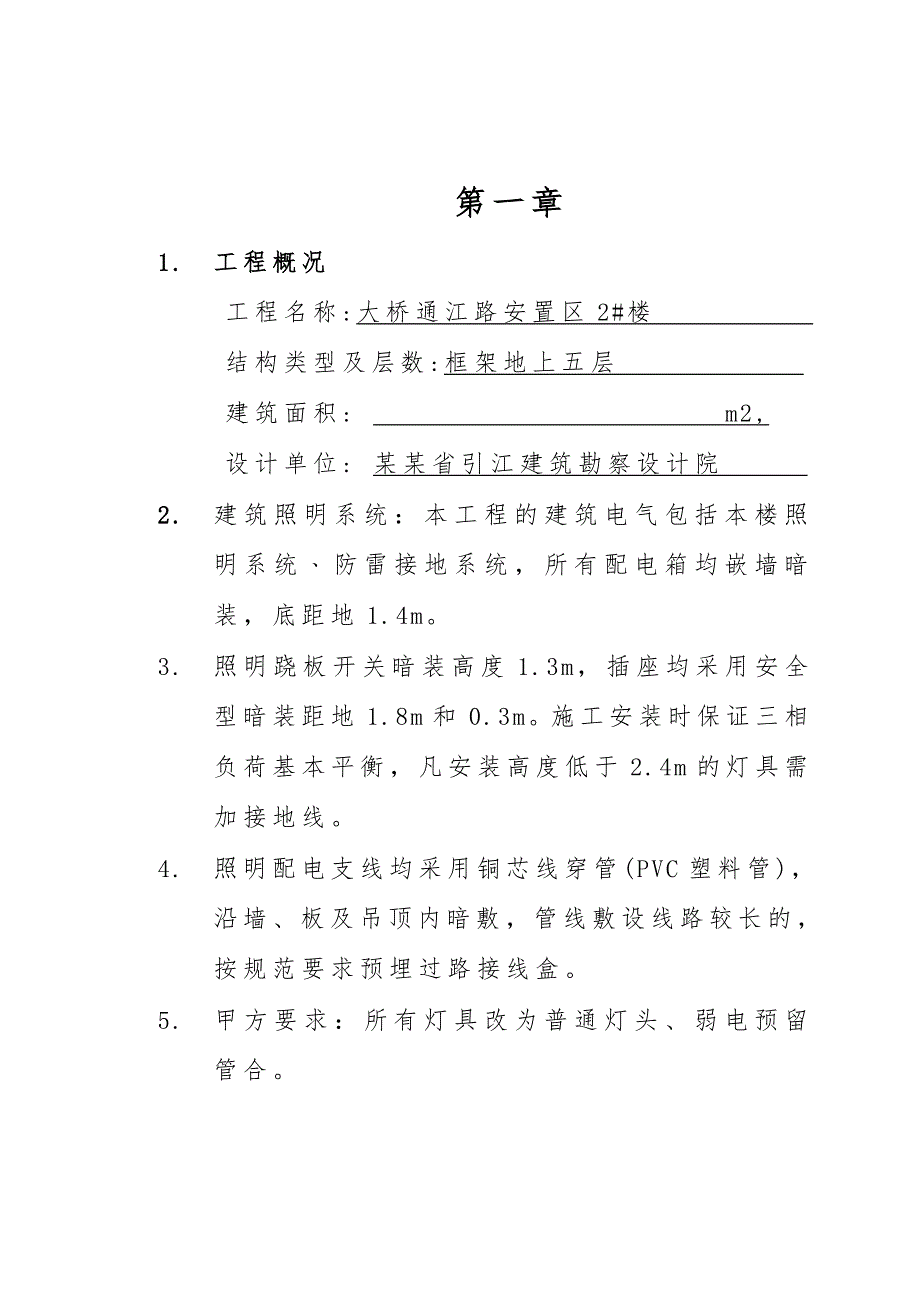

2、照明施工及验收规范(GB50259-96)1.14接地装置施工及验收规范(GR50169-92)1.15缆线路施工及验收规范(GB50168-92)第一章1. 工程概况工程名称:大桥通江路安置区2#楼 结构类型及层数:框架地上五层 建筑面积: m2,设计单位: 某某省引江建筑勘察设计院 2. 建筑照明系统：本工程的建筑电气包括本楼照明系统防雷接地系统，所有配电箱均嵌墙暗装，底距地1.4m。3. 照明跷板开关暗装高度1.3m，插座均采用安全型暗装距地1.8m和0.3m。施工安装时保证三相负荷基本平衡，凡安装高度低于2.4m的灯具需加接地线。4. 照明配电支线均采用铜芯线穿管(PVC塑料管)，沿墙
3、、板及吊顶内暗敷，管线敷设线路较长的，按规范要求预埋过路接线盒。5. 甲方要求：所有灯具改为普通灯头、弱电预留管合。6. 本工程采用TN-S型保护方式，零线（N）与PE线严格分开，所有带电设备的金属外壳与PE线须可靠连接，保护线采用专用接地线由基础接地网引入，电气接地与防雷接地共用接地装置，接地电阻小于1，接地装置采用基础主钢筋环行焊接而成。7. 本工程属三类防雷建筑，避雷带采用12镀锌元钢沿屋面四周边敷设，引下线利用柱内二根大于16的主钢筋对角焊接而成，并设置测试点，所有突出屋面的金属物体应与屋面避雷带可靠焊接。竖直敷设的金属管道及金属物的顶端和底端均应与防雷装置可靠连接。在一层配电箱处设总
4、等电位联结箱。8. 建筑给排水系统：本工程采用市政给水管网供水，给水管采用PP-R管，热熔连接。排水管采用U-PVC排水管，专用胶水连接，各层排水横支管采用U-PVC管。室内排水管采用标准坡度，非埋地排水横管转弯处设带检查口弯头。管道穿地下外墙及层面、屋顶预埋钢性防水套管。明敷排水立管管径大于或等于110mm时，在楼层贯穿部位设置阻火圈；管径大于或等于110mm的横支管与暗立管连接时，穿井壁处设置阻火圈。屋顶外露给水管保温。9. 甲方要求：所有卫生洁具取消。一户一个配水点。10证体系图施工管理网络图第二章一、 电气系统：1.本工程整个电气部份线管采用PVC阻燃塑料管暗敷。PVC阻燃塑料管一般敷
5、设在墙和砼内，PVC阻燃塑料管的弯曲半径应为10倍管的外径。2.暗管与明管的连接处，预埋接线盒，作中转连接。测量尺寸及下料线盒及电管线路定位后，根据管路走向和测量尺寸下料。PVC阻燃塑料管采用专用剪刀切割或用细齿锯锯工切割，并用锉刀打磨管口。预埋木箱尺寸均比安装尺寸放大100mm，并征得建设单位认可，箱体采用厚度为20mm的木板制作，内撑木条。作条盒预留用泡沫块其宽度放宽10mm，高度放高50mm。3.墙上暗配管，随砌体砌筑敷设在墙内。配管作业时，先立管距箱盒200mm左右，再将箱、盒稳定好。再接短管，一次到位。作进入吊顶的配管，作业上端宜长，成90度进入吊顶。对现浇钢筋混凝土内配管，管路敷设
6、应敷设在钢筋两层之内，与邻近钢筋间用扎丝绑扎固定，其保护层厚度应不小于30mm，配管时先找准灯位（或其它元件的位置）弹上“十”字线，线盒中心对准“十”字标记的中心，直接用元钉固定在模板上。当线管弯成“乙”字弯进盒时，应保证管进盒顺直。对于较长和较多弯曲的管路，应穿好16#钢丝。线盒在固定前用废纸或竹茹等物堵塞好，用粘胶带包好。线合固定处周边涂以红丹标记，便于拆模后查找。4.管路敷设时，以下情况需加设转线盒“在管长超过45米且无弯时；管长超过30米有一个弯时；管长超过20米有2个弯时，管长超过12米有3个弯时”。配管的弯曲采用屈伸弹簧制作弯头。暗埋于砼中的管子，其弯曲半径不小于管外径的10倍。塑
7、料管采用专用胶水粘接。暗埋于砼中的管子，其管口处加塞塑料堵头。5.管路敷设好后，在土建浇注混凝土时，应派专人守护，以防施工时将管路损坏。土建拆模后，应将管路的管口和线盒找出，并穿16#铅丝，必要时模拟穿线，发现有堵塞情况，作好记录并及时处理。在管路进行检查清理后，将管口和接线盒封闭严密，以防异物进入管路。二、 弯管、箱、盒预制1.根据施工图加工好各种弯管、箱、盒、支架。2.箱盒测位：根据施工图确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒位置时，应挂通线或十字架。3.暗配的电线管路宜沿最近的路线敷设，减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应
8、小于15mm。三、箱、盒定向稳定 1.根据施工管路的要求，加工箱、盒时注意引出管的定向位。砖墙、砌体墙及预制楼板的箱、盒，用强度不小于C10的水泥砂浆固定；现浇混凝土墙及楼板上的箱、盒，应先安装好卡铁或轿杆，将卡铁或轿杆点焊在就近钢筋上；如为木模板时则可用钉子、细铅丝将箱、盒绑扎在模板上。2.采有直管接头连接，其连接长度应为管外径的2-3倍，管的接口应在直管接头内中心即二分之一处。根据配管线路要求采用90度直角弯管接头，管的接口应插入直角弯管的承插口处，并应到位。3.管路两个接线点之间的距离在下列长度范围内，应加接线盒。接线盒的位置应便于空线和检修：1)管路无弯时，不超过30m2)管路有一个弯
9、时，不超过20m3)管路有二个弯时，不超过15m4)管路有三个弯时，不超过8m4.管入箱、盒内用入盒锁扣接头:使用专用搬子锁紧，锁扣护口要良好，使金属箱、盒达到导电接地的要求。箱、盒管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。5.管道固定:钢管混凝土墙及楼板内的管路，每隔1000mm左右用铅丝绑扎在钢筋上。6.注意事项:灯头盒、开关插座盒在预埋或安装时，注意灯头盒是否在一条直线上或以后灯具安装能否在一条直线上，后期安装开关插座盒的标高能否保证一致。预埋木箱处切割钢筋后，配合土建作加强。四、建筑防雷及接地系统的安装部份1.
10、本建筑按第三类防雷建筑设防雷保护措施，其综合接地体电阻实测不大于1欧，若达不到，另设人工接地体。建筑物作总等电位联结，辅助等电位联结和局部等电位联结。2.接地极、接地网施工时，将基础的柱筋两根钢筋与基础四个角的护壁钢筋用2根16圈钢跨连通，形成接地极。并将基础梁内钢筋与接地极钢筋焊接连通。现根据接地施工平面图的走向将基础梁内4角的钢筋利用基础主筋用404镀锌扁钢焊接连接通形成闭合接地网。3.防雷引下线利用柱内16主筋作引下线。引下线选柱内两根对角钢筋与接地网中的钢筋用2根16圆钢跨接焊通，并对作为引下线的钢筋作好标记。4.所有的钢筋跨接连接，未说明之处，均用2根16圆钢作跨接连接线。焊缝长度为
11、圆钢直径的6倍，施工时长度确定为110mm，且为双面焊。扁钢与扁钢的搭接长度为120mm，且为三面焊。焊接质量保证无夹渣、咬边、气孔及未焊透现象，无虚焊，无假焊，保证电气通路的畅通。5.接地体利用建筑基础内所有钢筋。按平面图示，筒井基础，被利用作接地体基础内主筋之间连接用用焊接，桩基钢筋体与承台钢筋体的连接，地梁与基础节点连接作法详参见99D562-P55、56。6.在与防雷引下线相对应图示，室外侧距地坪面深1.0米处在用作为引下线的钢筋上焊出一根404 1=1.5m热镀锌扁钢，并伸向室外，距外墙皮的距离为1.5m。7.埋地的金属管道在进出建筑物处就近与防雷接地装置相连。八、 安装施工期管路敷
12、设1.开关插座盒的安装：清空开关插座盒处预埋的泡沫后，用灌水塑料管确定每个线盒的标高，作好标记。将线盒安入预留的孔洞中，固定好线盒。2.根据施工进度安排，在管内穿线前应清理妥当所有预埋电线管路，在清理完毕管路内应穿上引线（如16#铅丝）。穿线时，利用已穿引线，绑住线的一端，通过引线往另一端拉，拉出线头，留足余量（按技术交底留量）去掉多余的线，如此往复搞好每一道线管的穿线工作。穿完线后立即压接连接，如芯线表面有氧化层时应用细砂皮或电工刀背清除。芯线剥削长度应与线帽内铜套深度相配合，不宜过长。连接时应考虑与灯器具的连接预留线。接线完毕，将线头卷放在接线盒内，并在盒内塞入废报纸等封堵物做好成品保护。
13、3.穿线前，检查导线应完好无损，额定电压不应低于500伏，导线截面与设计相吻合。导线应顺直进入管内前，不得有折绉现象。对于管路较长、弯曲较多、穿线困难时，可向管路中投入滑石粉或用沾满滑石粉的布件抹擦穿入管内的导线外皮，注意滑石粉不宜过量。4.最后进行分支线路绝缘测试和试亮工作。绝缘应测试各线间、各线对地的绝缘阻值。并作好记录。测试采用1000伏的兆欧表。低压配电装置和电力线路，绝缘电阻值必须大于0.5M注意：测试导线绝缘应用1000V摇表。因为目前导线耐压等级已为450-750V。详见GB50303建筑电气工程施工及验收规范第七页第4条。5.测量电力线路绝缘电阻时，将断路器，用电器、用电设备和
14、仪表要断开。测试时，同监理甲方共同进行，并及时填写资料，存档。6.随后进行试亮工作，以检查线路无断路现象。7.为方便施工接线和日后维修查找，塑料绝缘导线宜按标准选配颜色：L1-黄色，L2-绿色，L3-红色，工作零线N-蓝色，保护零PE-黄绿双色线。8.开关、插座的安装:开关的切断方向位置应一致。上推为闭合，下拉为断开。单相二孔插座，面对插座的右极接相线左级接零线；单相三孔的接零保安孔在上方。单个面板水平、垂直误差控制在2mm。安上面板，最后通过电试电，检查相邻拉接线正确否。9.电气设备的安装:当电器设备和器材到现场后，安装前作核实和检查相关标准，须符合设计要求和验收规范规定。设备安装与配线工程
