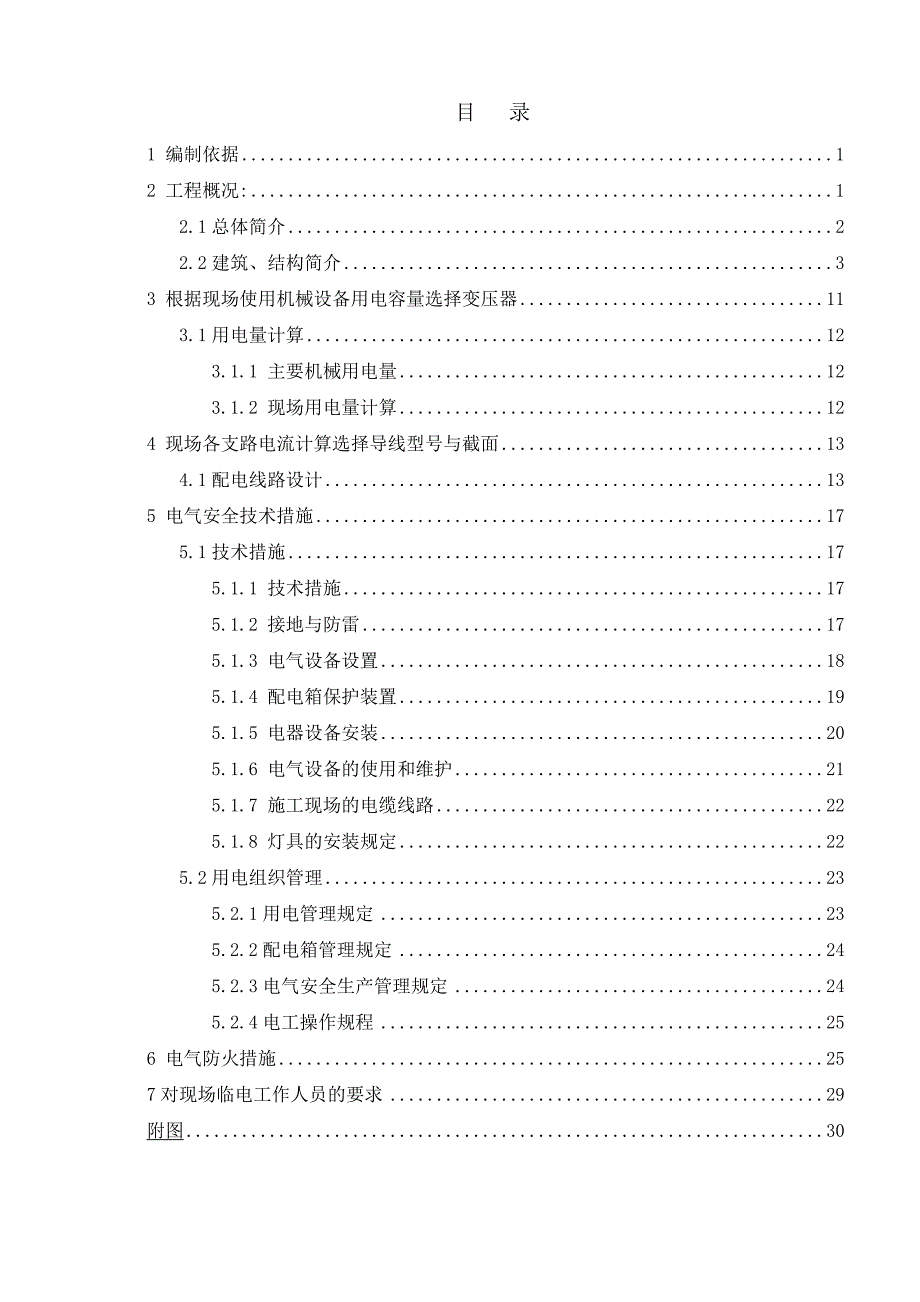

1、目 录1 编制依据12 工程概况:12.1总体简介22.2建筑、结构简介33 根据现场使用机械设备用电容量选择变压器113.1用电量计算123.1.1 主要机械用电量123.1.2 现场用电量计算124 现场各支路电流计算选择导线型号与截面134.1配电线路设计135 电气安全技术措施175.1技术措施175.1.1 技术措施175.1.2 接地与防雷175.1.3 电气设备设置185.1.4 配电箱保护装置195.1.5 电器设备安装205.1.6 电气设备的使用和维护215.1.7 施工现场的电缆线路225.1.8 灯具的安装规定225.2用电组织管理235.2.1用电管理规定235.2.

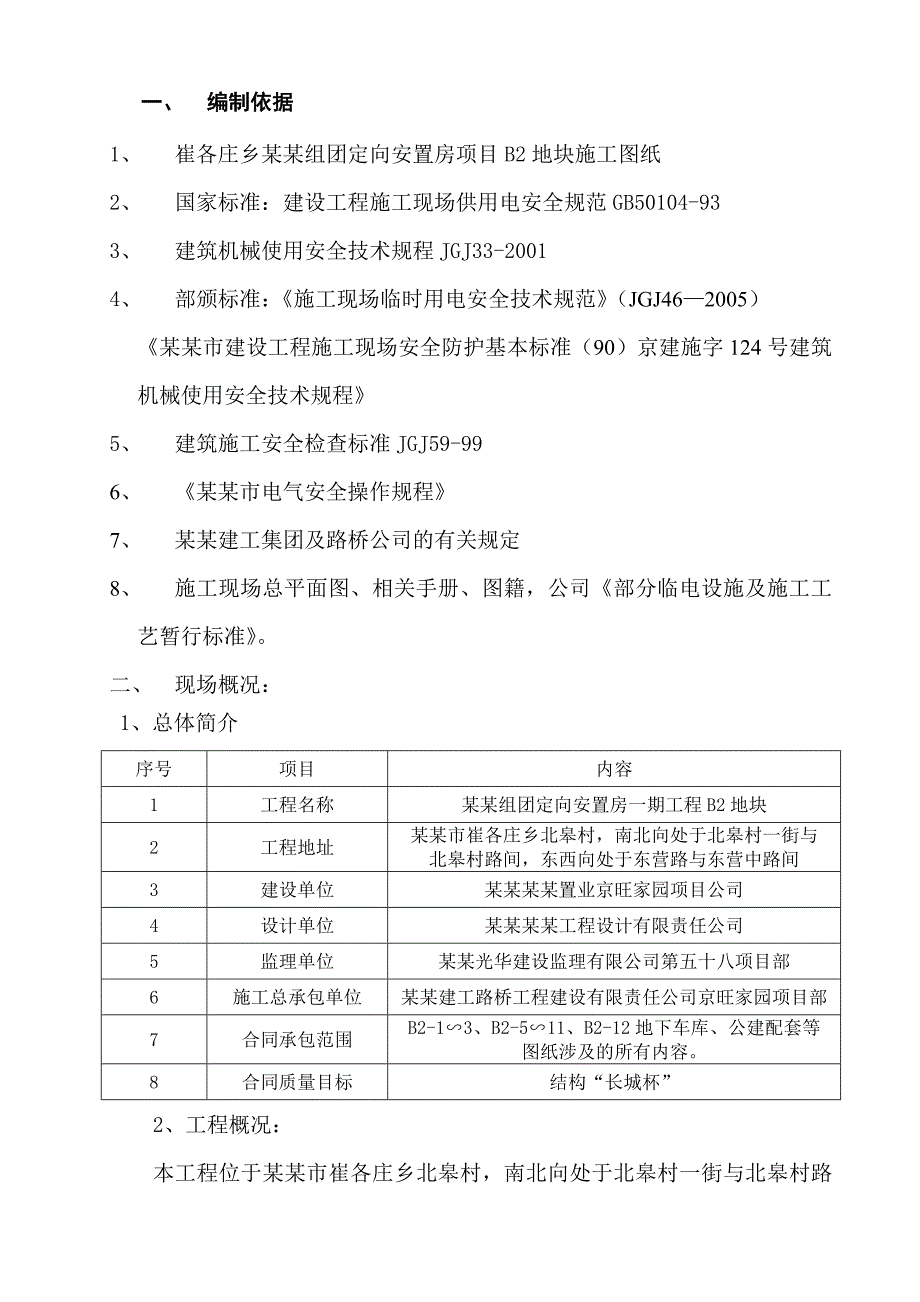

2、2配电箱管理规定245.2.3电气安全生产管理规定245.2.4电工操作规程256 电气防火措施257对现场临电工作人员的要求29附图30一、 编制依据1、 崔各庄乡某某组团定向安置房项目B2地块施工图纸2、 国家标准：建设工程施工现场供用电安全规范GB50104-933、 建筑机械使用安全技术规程JGJ33-20014、 部颁标准：施工现场临时用电安全技术规范（JGJ462005）某某市建设工程施工现场安全防护基本标准（90）京建施字124号建筑机械使用安全技术规程5、 建筑施工安全检查标准JGJ59-996、 某某市电气安全操作规程7、 某某建工集团及路桥公司的有关规定8、 施工现场总平面
3、图、相关手册、图籍，公司部分临电设施及施工工艺暂行标准。二、 现场概况：1、总体简介序号项目内容1工程名称某某组团定向安置房一期工程B2地块2工程地址某某市崔各庄乡北皋村，南北向处于北皋村一街与北皋村路间，东西向处于东营路与东营中路间3建设单位某某某某置业京旺家园项目公司4设计单位某某某某工程设计有限责任公司5监理单位某某光华建设监理有限公司第五十八项目部6施工总承包单位某某建工路桥工程建设有限责任公司京旺家园项目部7合同承包范围B2-13、B2-511、B2-12地下车库、公建配套等图纸涉及的所有内容。8合同质量目标结构“长城杯”2、工程概况：本工程位于某某市崔各庄乡北皋村，南北向处于北皋村

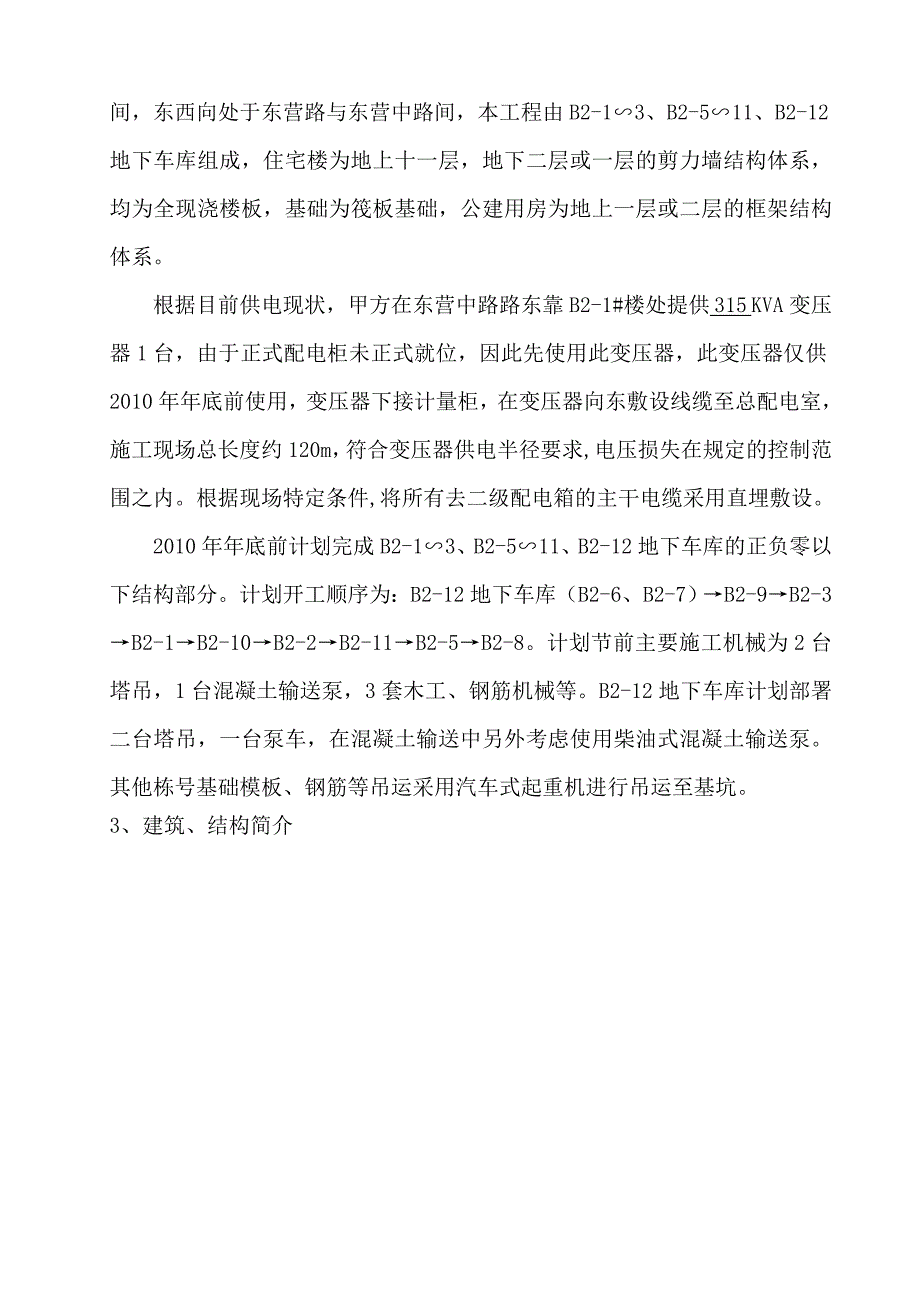

4、一街与北皋村路间，东西向处于东营路与东营中路间，本工程由B2-13、B2-511、B2-12地下车库组成，住宅楼为地上十一层，地下二层或一层的剪力墙结构体系，均为全现浇楼板，基础为筏板基础，公建用房为地上一层或二层的框架结构体系。根据目前供电现状，甲方在东营中路路东靠B2-1#楼处提供 315 KVA变压器1台，由于正式配电柜未正式就位，因此先使用此变压器，此变压器仅供2010年年底前使用，变压器下接计量柜，在变压器向东敷设线缆至总配电室，施工现场总长度约120m，符合变压器供电半径要求,电压损失在规定的控制范围之内。根据现场特定条件,将所有去二级配电箱的主干电缆采用直埋敷设。2010年年底前
5、计划完成B2-13、B2-511、B2-12地下车库的正负零以下结构部分。计划开工顺序为：B2-12地下车库（B2-6、B2-7）B2-9B2-3B2-1B2-10B2-2B2-11B2-5B2-8。计划节前主要施工机械为2台塔吊，1台混凝土输送泵，3套木工、钢筋机械等。B2-12地下车库计划部署二台塔吊，一台泵车，在混凝土输送中另外考虑使用柴油式混凝土输送泵。其他栋号基础模板、钢筋等吊运采用汽车式起重机进行吊运至基坑。3、建筑、结构简介序号项 目内 容1建筑功能居住建筑2建筑特点住宅楼全部为板式高层3建筑面积B2区总建筑面积（）占地面积（）.282地下建筑面积（）22079地上建筑面积（）9
6、46214建筑层数B2-1#楼 988地下二层地上11层B2-2#楼 611地下一层地上11层B2-3#楼 959地下二层地上11层B2-5#楼 1121地下二层地上11层B2-6#楼 1222地下二层地上11层B2-7#楼 1192地下二层地上11层B2-8#楼 967地下二层地上11层B2-9#楼 1048地下二层地上11层B2-10#楼 967地下二层地上11层B2-11#楼 596地下一层地上11层B2-a 48地下一层地上1层B2-b 25地下一层地上1层B2-c 48地下一层地上1层B2-d 22地下一层地上1层B2-e 22地下一层地上1层B2-地下一层地上1层B2-15 地上2
7、层5建筑层高B2-1#楼地下二层3.35m地下一层2.08m首层至十一层2.8mB2-2#楼地下一层3.70m首层至十一层2.8mB2-3#楼地下二层3.35m地下一层2.13m首层2.30m二层至十一层2.8mB2-5#楼地下二层3.35m地下一层2.18m首层3.15m二层至十一层2.8mB2-6#楼地下二层3.35m地下一层3.25m首层至十一层2.8mB2-7#楼地下二层3.3m地下一层3.3m首层至十一层2.8mB2-8#楼地下二层3.35m地下一层2.08m首层3.25m二层至十一层2.8mB2-9#楼地下二层3.35m地下一层2.18m首层至十一层2.8mB2-10#楼地下二层3
8、.35m地下一层2.08m首层至十一层2.8mB2-11#楼地下一层3.25m首层至十一层2.8m6建筑高度绝对标高B2-1#楼31.40m室内外高差B2-1#楼0.100mB2-2#楼31.40mB2-2#楼0.100mB2-3#楼31.40mB2-3#楼0.500mB2-5#楼31.40mB2-5#楼0.100mB2-6#楼31.40mB2-6#楼0.100mB2-7#楼31.40mB2-7#楼0.100mB2-8#楼31.40mB2-8#楼0.550mB2-9#楼31.40mB2-9#楼0.150mB2-10#楼31.40mB2-10#楼0.100mB2-11#楼31.40mB2-11#
9、楼0.500m基底标高B2-1#楼-6.58m、B2-2#楼-4.735m、B2-3#楼-6.93m、B2-5#楼-7.5m、B2-6#楼-7.585m、B2-7#楼-7.6m、B2-8#楼-7.78m、B2-9#楼-6.53m、B2-10#楼-6.5m、B2-11#楼-4.0m电梯基坑最大深度-9.63m檐口高度B2-1#楼30.40m建筑总高34.570mB2-2#楼30.40m34.801mB2-3#楼30.80m34.570mB2-5#楼30.80m34.570mB2-6#楼30.80m34.801mB2-7#楼30.80m34.570mB2-8#楼30.80m局部28.0m34.80
10、1m局部32.001mB2-9#楼31.15m局部28.35m34.92m局部32.12mB2-10#楼30.80m34.801mB2-11#楼30.80m34.57m三、现场施工组织机构：本工程已被列入我公司的重点工程,项目组织机构按照项目法进行组织, 项目经理由承担过类似工程,并积累丰富的施工管理经验的某某建工集团路桥公司杨淼同志担任；选派较高技术管理水平现场经理刘永明、朱洪新进行现场协调、项目现场管理；选派参加过多项全面大型达标项目管理的工程技术人员王军、张健波担任本项目的正副技术负责人；选派多年来从事工程建设并有丰富经验的施工员黄信平、黄辉，质检员姜卫飞等组建精干项目部。根据工程特点，
11、对本项目的人、财、物按照项目法施工管理的要求实施管理,实行统一布置，统一计划，统一协调，统一管理，并认真执行GB/T28001-2001职业健康安全管理体系标准、GB/T24001-1996 idt ISO14001:1996环境管理体系标准、GB/T19001-2000 idt ISO9001：2000质量管理体系标准，充分发挥各职能部门、各岗位人员的职能作用，认履行管理职责，确保本项目各种管理体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同的工期，工程质量某某市结构“长城杯”及相应文明安全工地的预定目标。项目经理：杨淼 技术负责人：王军、张健波生产经理：刘永明
12、、朱洪新质检员：姜卫飞安全金东现场安全 米连奎、龚癸电工组张尚忠、张静东架子组王思明五金组施新兵钢筋组戴罗生木工组杜汉冲泥工组 苏建新四、安全防护领导小组名单 安全防护领导小组名单组 长： 杨 淼成 员： 刘永明、朱洪新王军、张尚忠、张静东米连奎、龚癸五、电源走向及各配电箱的布置1、 配电室应符合以下要求： 配电柜两端应与重复接地线及保护零接地线做电气连接。 配电室能自然通风，并有防雨雪及防动物出入的措施。 配电柜单列布置时，其正面操作通道宽度不小于1.5m;配电柜后面的维护宽度不小于0.8m，侧面的维护通道不小于1m,配电室天棚距地面不小于3m。 配电室的门向外开关配锁。 配电室内要设置砂箱
13、和干粉灭火器。 配电柜内设有功、无功电度表，并分路装设电流、电压表，电度表的电流互感器与电流表的互感器分开，单独安装。 配电柜应装设短路，过负荷保护装置和漏电保护器、防电涌保护器。 各回路应编号，并标明用途。 配电柜或配电线路维修时，应悬挂停电标志牌，停、送电由专人负责。2、 配电箱、开关箱一、 设置原则 配电箱、开关箱应设置在负荷相对集中的场所。 配电系统设置室内总配电柜（一级总箱）、室外分配电箱（二级配电箱）及分级配电（三级专用箱）。 动力配电箱与照明箱分别配置，如同设在同一箱内，动力和照明分路设置。 开关箱应有末级分配电箱配电，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。 开关箱和配电箱均应装在干燥、通风及常温的场所，不得装设在有严重损坏作用的瓦斯、蒸汽、液体等介质中，且不易受外来固体物撞击，强烈振动，液体侵蚀及热源烘烤的场所，否则，应做特殊防护处理。二、 配电箱设置根据以上设置原则，并结合本工程现场的实际情况，做以下布置： 施工现场（配电室）设置1
