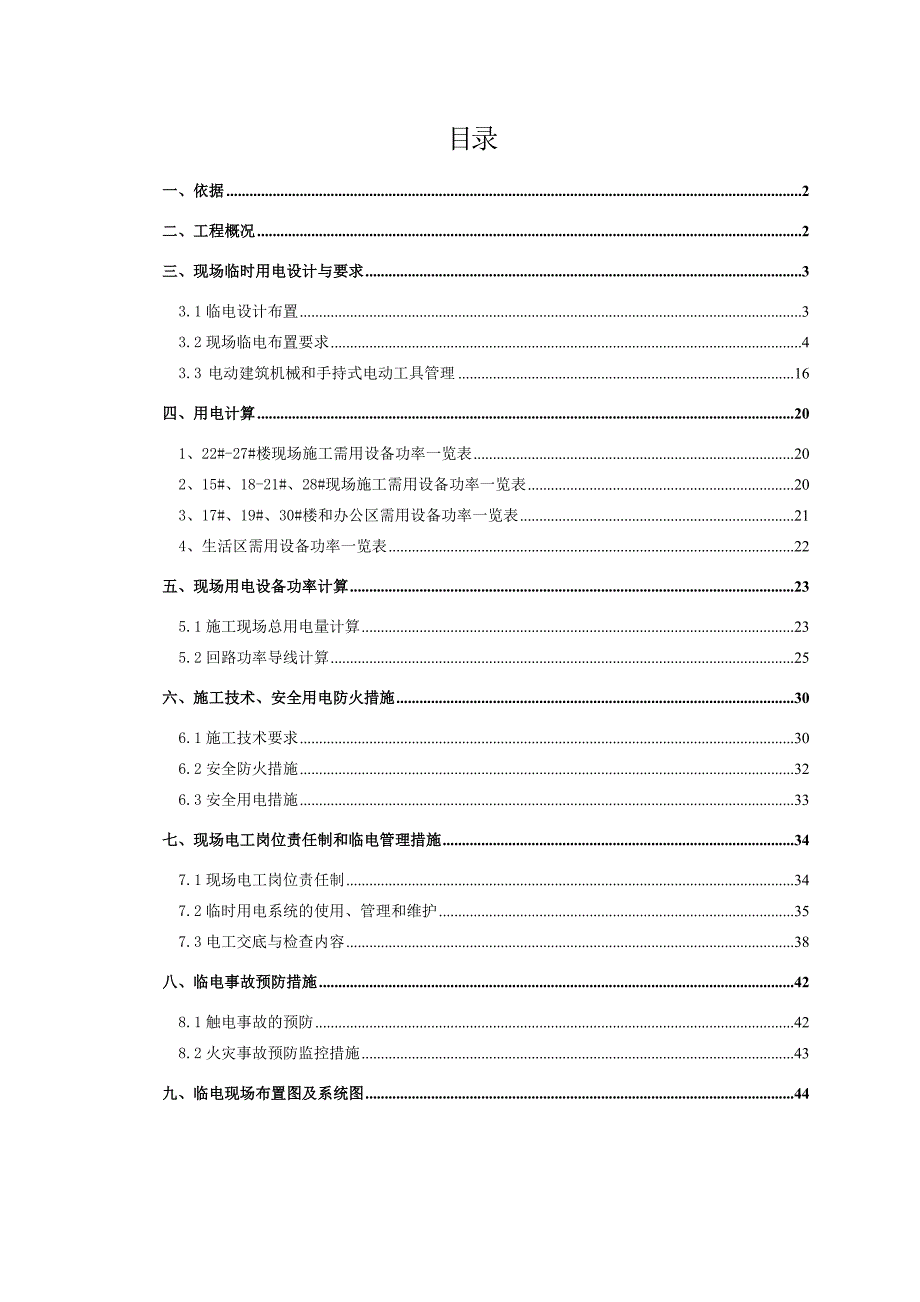

1、目录一、依据2二、工程概况2三、现场临时用电设计与要求33.1临电设计布置33.2现场临电布置要求43.3 电动建筑机械和手持式电动工具管理16四、用电计算201、22#-27#楼现场施工需用设备功率一览表202、15#、18-21#、28#现场施工需用设备功率一览表203、17#、19#、30#楼和办公区需用设备功率一览表214、生活区需用设备功率一览表22五、现场用电设备功率计算235.1施工现场总用电量计算235.2回路功率导线计算25六、施工技术、安全用电防火措施306.1施工技术要求306.2安全防火措施326.3安全用电措施33七、现场电工岗位责任制和临电管理措施347.1现场电工

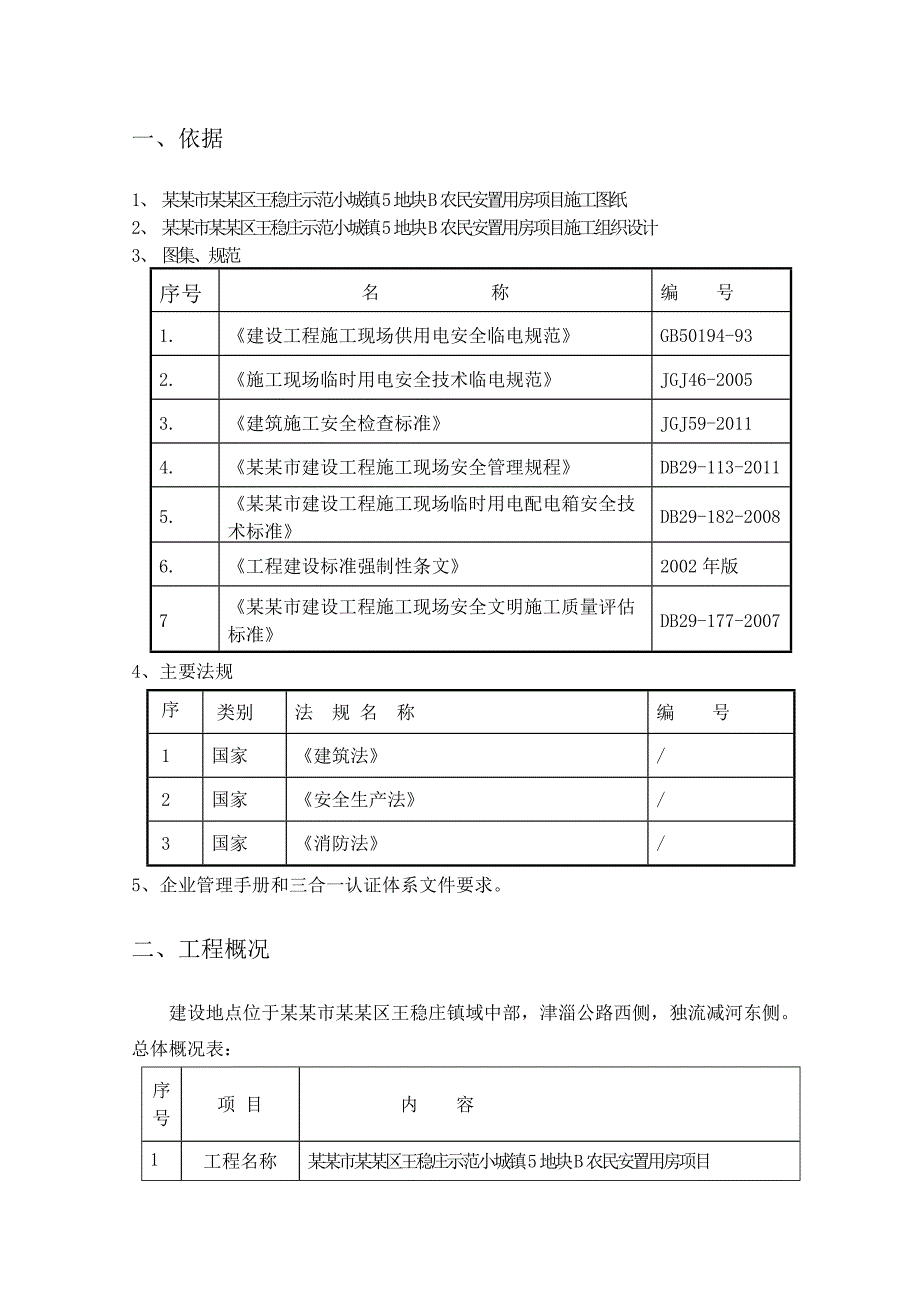

2、岗位责任制347.2临时用电系统的使用、管理和维护357.3电工交底与检查内容38八、临电事故预防措施428.1触电事故的预防428.2火灾事故预防监控措施43九、临电现场布置图及系统图44一、依据1、 某某市某某区王稳庄示范小城镇5地块B农民安置用房项目施工图纸2、 某某市某某区王稳庄示范小城镇5地块B农民安置用房项目施工组织设计3、 图集、规范序号名称编 号1.建设工程施工现场供用电安全临电规范GB50194-932.施工现场临时用电安全技术临电规范JGJ46-20053.建筑施工安全检查标准JGJ59-20114.某某市建设工程施工现场安全管理规程DB29-113-20115.某某市建设
3、工程施工现场临时用电配电箱安全技术标准DB29-182-20086.工程建设标准强制性条文2002年版7某某市建设工程施工现场安全文明施工质量评估标准DB29-177-20074、主要法规序号类别法 规 名 称编 号1国家建筑法/2国家安全生产法/3国家消防法/5、企业管理手册和三合一认证体系文件要求。二、工程概况建设地点位于某某市某某区王稳庄镇域中部，津淄公路西侧，独流减河东侧。总体概况表：序号项 目内 容1工程名称某某市某某区王稳庄示范小城镇5地块B农民安置用房项目2工程地址王稳庄镇域中部，津淄公路西侧，独流减河东侧3建设单位某某汇锦盛投资发展有限公司4设计单位某某华汇工程建筑设计有限公司

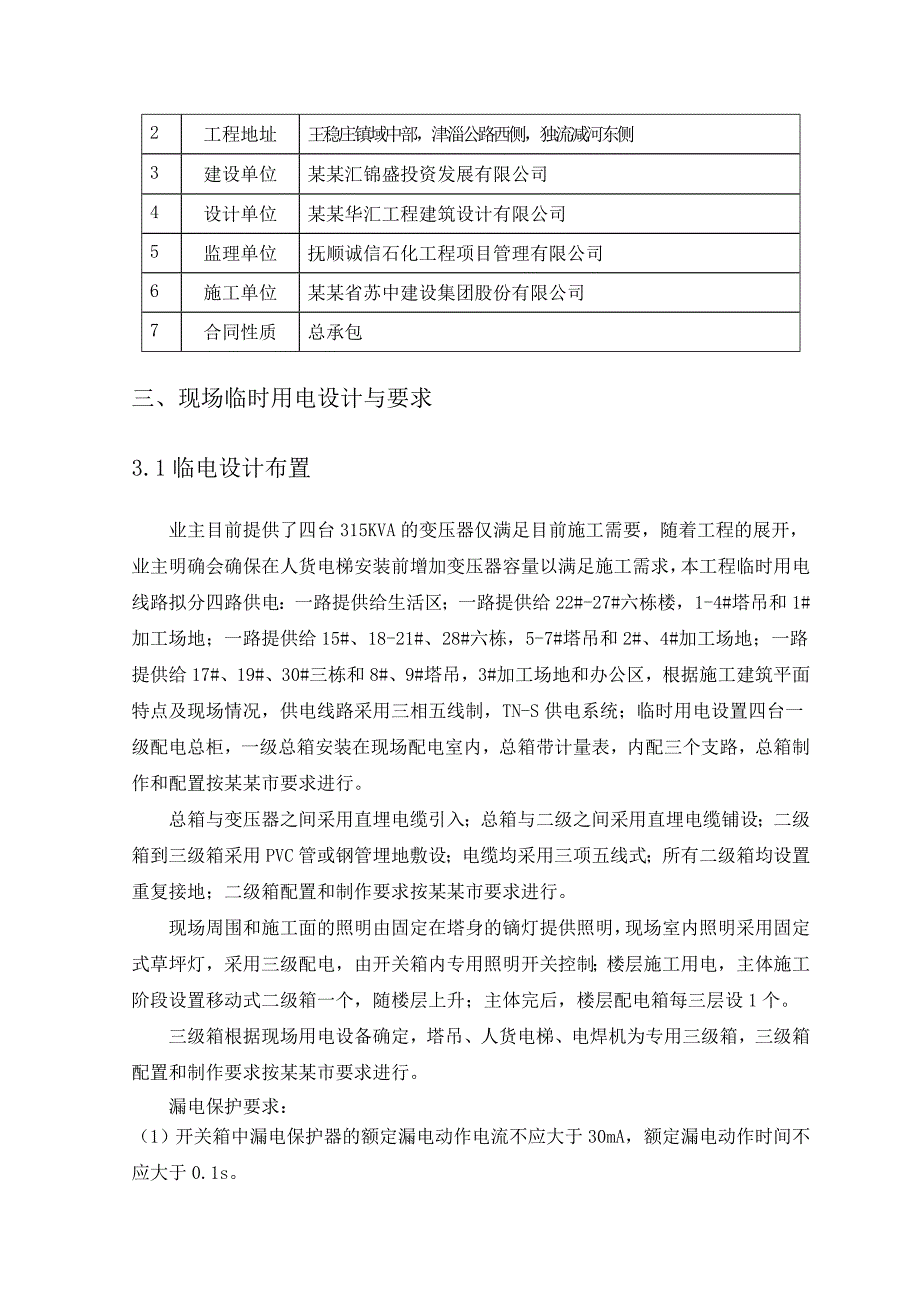

4、5监理单位抚顺诚信石化工程项目管理有限公司6施工单位某某省苏中建设集团股份有限公司7合同性质总承包三、现场临时用电设计与要求3.1临电设计布置业主目前提供了四台315KVA的变压器仅满足目前施工需要，随着工程的展开，业主明确会确保在人货电梯安装前增加变压器容量以满足施工需求，本工程临时用电线路拟分四路供电：一路提供给生活区；一路提供给22#-27#六栋楼，1-4#塔吊和1#加工场地；一路提供给15#、18-21#、28#六栋，5-7#塔吊和2#、4#加工场地；一路提供给17#、19#、30#三栋和8#、9#塔吊，3#加工场地和办公区，根据施工建筑平面特点及现场情况，供电线路采用三相五线制，TN
5、-S供电系统；临时用电设置四台一级配电总柜，一级总箱安装在现场配电室内，总箱带计量表，内配三个支路，总箱制作和配置按某某市要求进行。总箱与变压器之间采用直埋电缆引入；总箱与二级之间采用直埋电缆铺设；二级箱到三级箱采用PVC管或钢管埋地敷设；电缆均采用三项五线式；所有二级箱均设置重复接地；二级箱配置和制作要求按某某市要求进行。现场周围和施工面的照明由固定在塔身的镝灯提供照明，现场室内照明采用固定式草坪灯，采用三级配电，由开关箱内专用照明开关控制；楼层施工用电，主体施工阶段设置移动式二级箱一个，随楼层上升；主体完后，楼层配电箱每三层设1个。三级箱根据现场用电设备确定，塔吊、人货电梯、电焊机为专用三
6、级箱，三级箱配置和制作要求按某某市要求进行。漏电保护要求：（1）开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。 （2）使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。（3）总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。3.2现场临电布置要求3.2.1电缆的埋设:根据施工图纸及建筑平面特点和现场实际情况，临时用电线路为沿基坑外边缘及外围墙埋设。(1)五芯电缆必须包含淡蓝、绿黄
7、二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。(2)电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设醒目的方位标志。(3)埋地敷设宜选用铠装电缆。(4)电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层，上面设置标志桩及走向。(5)埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2Om高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。(6)埋地电缆与其附近外电电缆和管沟的平行间距不
8、得小于2m，交叉间距不得小于lm。(7)埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。3.2.2电箱设置:(1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。(2)配电系统宜使三相负荷平衡。220V或380V单相用电设备宜 接入220380V三相四线系统；当单相照明线路电流大于30A时宜采用220380V三相四线制供电。室内配电柜的设置应符合临电规范第61节的规定。(3)总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。(4)总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开
9、关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(5)每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。(6)动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱 必须分设。(7)配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。(8)配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品
10、，不得有灌木、 杂草。(9)配电箱、开关箱（应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理）购买按某某市规定要求生产的标准配电箱及开关箱。(10)配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8-1.6m。(11)配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金
11、属箱体应做电气连接。(12)配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。(13)配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。(14)配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应按临电规范第5.1.11条要求配置并排列整齐；导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。(15)配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等
12、必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。(16)配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按照表8.1.14确定。表8.1.14 配电箱、开关箱内电器安装尺寸选择表间 距 名 称 最小净距(mm)并列电器(含单极熔断器)间 30 电器进、出线瓷管(塑胶管)孔与电器边沿间15A，30 20-30A，50 60A及以上，80上、下排电器进出线瓷管(塑胶管)孔间25 电器进、出线瓷管(塑胶管)孔至板边40 电器至板边40 (17)配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。(18)配电箱、开
13、关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。(19)配电箱、开关箱外形结构应能防雨、防尘。3.2.3电箱防护棚制作:按CI手册临电规范执行，搭设上面有防砸防雨措施，下有防潮性能的防护棚。A型电箱搭设尺寸为高2.4m，宽2m，长2.2m；B型电箱搭设尺寸为高2m，宽1.8m，长2m。全部采用钢管焊接制作，防护棚栏杆要刷白红双色，间距25公分。电箱防护棚右上角设电箱标示牌，标牌上标明电箱型号、使用单位、管理负责人。配电箱四周2米内不得堆放材料及设备，保证通道的畅通。3.2.4电器元件配置
14、及要求(1)配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。(2)总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。(3)电器设置应符合下列原则： 1)当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。2)当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器
