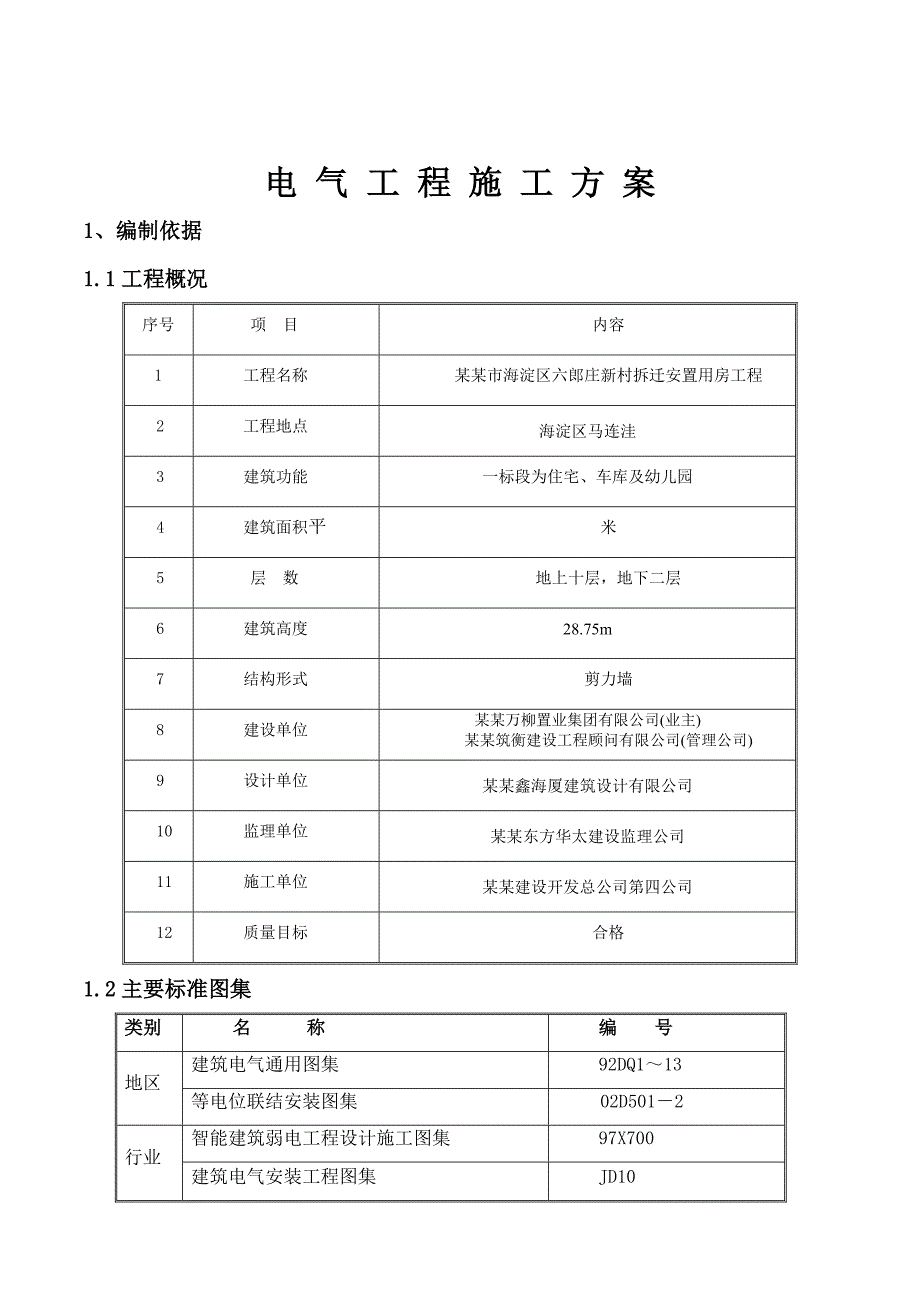

1、电 气 工 程 施 工 方 案1、编制依据1.1工程概况序号项 目内容1工程名称某某市海淀区六郎庄新村拆迁安置用房工程2工程地点海淀区马连洼3建筑功能一标段为住宅、车库及幼儿园4建筑面积平米5层 数地上十层,地下二层6建筑高度28.75m7结构形式剪力墙8建设单位某某万柳置业集团有限公司(业主)某某筑衡建设工程顾问有限公司(管理公司)9设计单位某某鑫海厦建筑设计有限公司10监理单位某某东方华太建设监理公司11施工单位某某建设开发总公司第四公司12质量目标合格1.2主要标准图集类别名 称编 号地区建筑电气通用图集92DQ113等电位联结安装图集02D5012行业智能建筑弱电工程设计施工图集97X

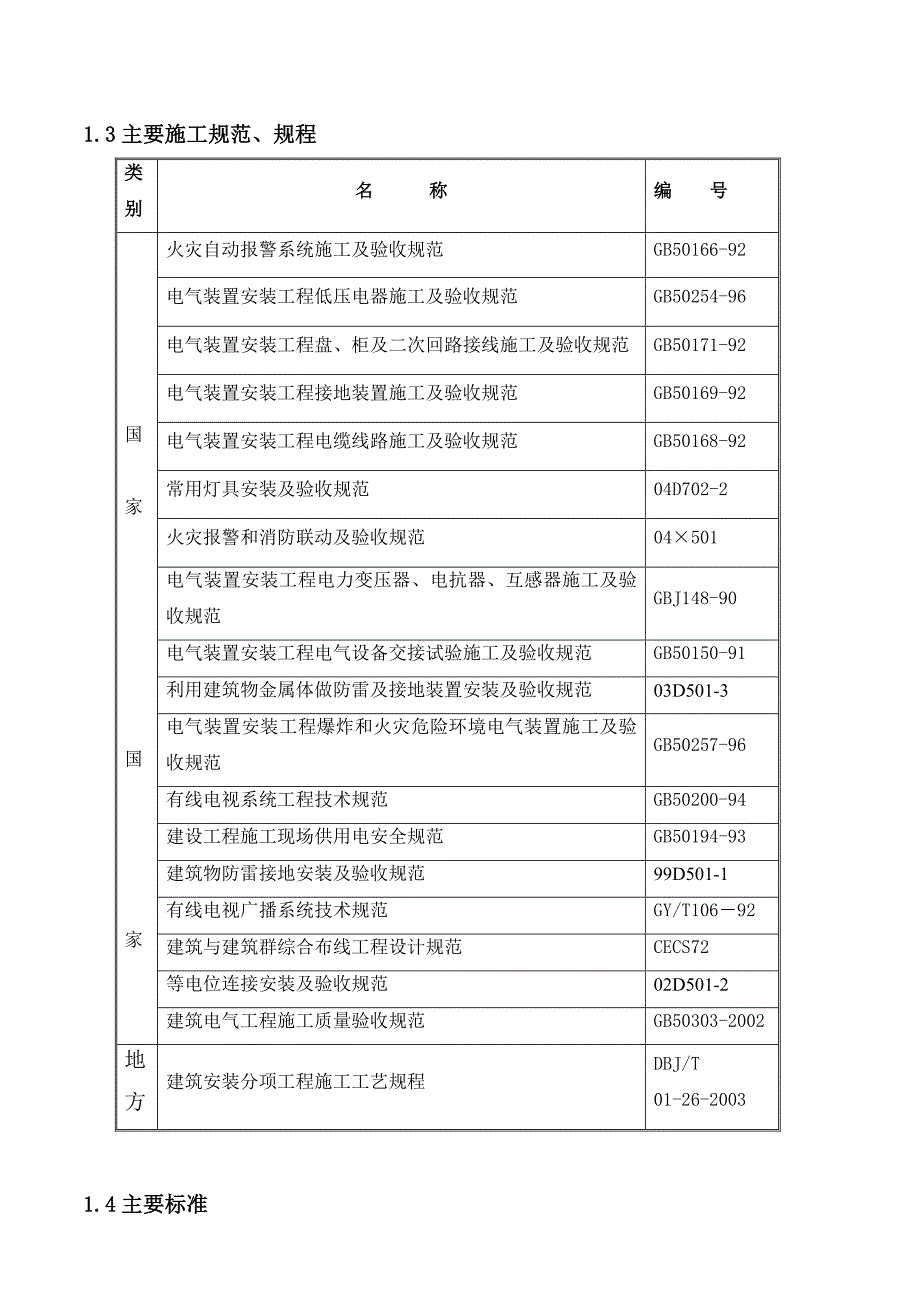

2、700建筑电气安装工程图集JD101.3主要施工规范、规程类别名 称编 号国家国家火灾自动报警系统施工及验收规范GB50166-92电气装置安装工程低压电器施工及验收规范GB50254-96电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程电缆线路施工及验收规范GB50168-92常用灯具安装及验收规范04D702-2火灾报警和消防联动及验收规范04501电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148-90电气装置安装工程电气设备交接试验施工及验收规范GB50150-91利用建筑

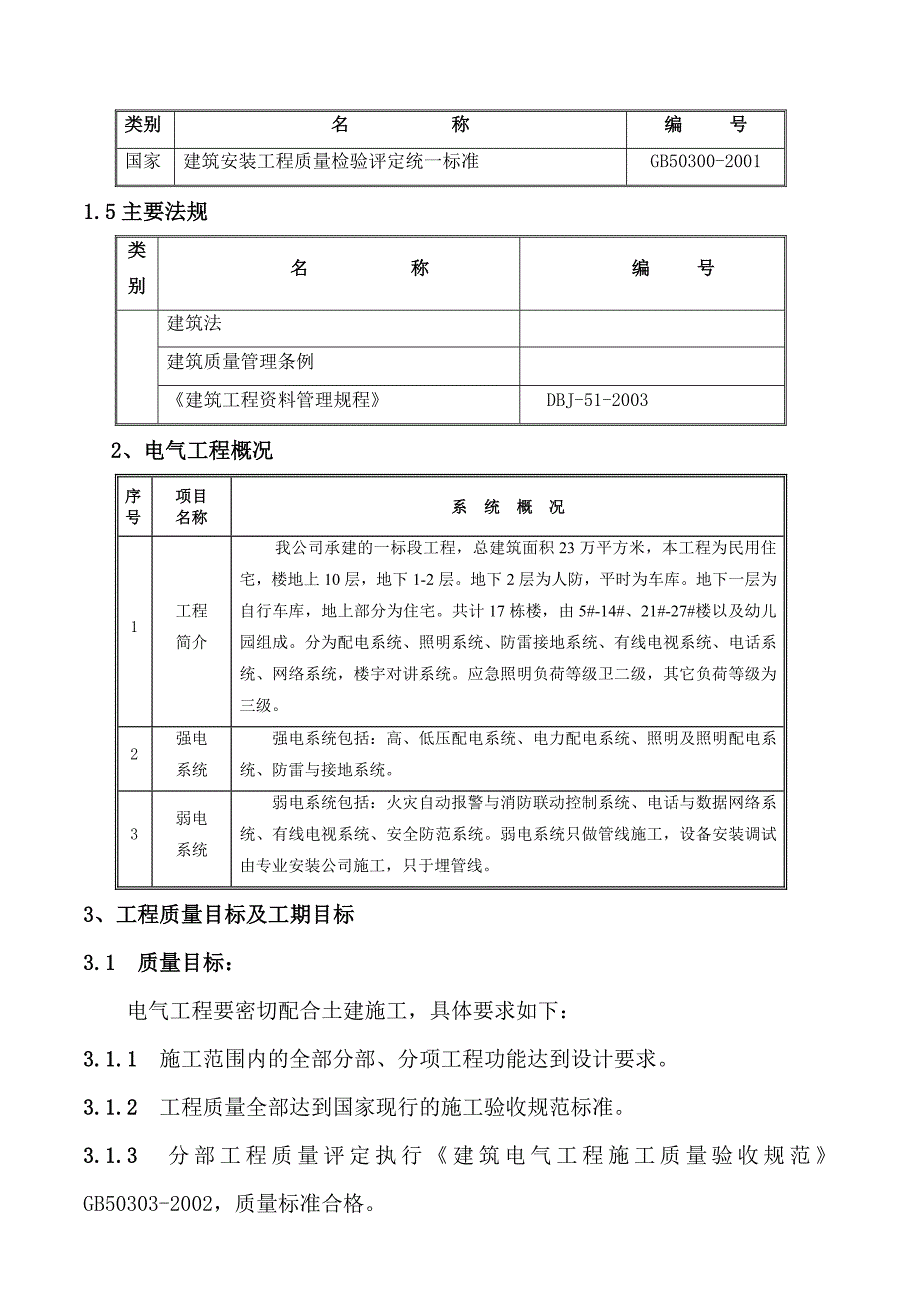

3、物金属体做防雷及接地装置安装及验收规范03D501-3电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-96有线电视系统工程技术规范GB50200-94建设工程施工现场供用电安全规范GB50194-93建筑物防雷接地安装及验收规范99D501-1有线电视广播系统技术规范GY/T10692建筑与建筑群综合布线工程设计规范CECS72等电位连接安装及验收规范02D501-2建筑电气工程施工质量验收规范GB50303-2002地方建筑安装分项工程施工工艺规程DBJ/T 01-26-20031.4主要标准类别名 称编 号国家建筑安装工程质量检验评定统一标准GB50300-2001
4、1.5主要法规类别名 称编 号建筑法建筑质量管理条例建筑工程资料管理规程 DBJ-51-20032、电气工程概况序号项目名称系 统 概 况1工程简介我公司承建的一标段工程,总建筑面积23万平方米,本工程为民用住宅,楼地上10层,地下1-2层。地下2层为人防,平时为车库。地下一层为自行车库,地上部分为住宅。共计17栋楼,由5#-14#、21#-27#楼以及幼儿园组成。分为配电系统、照明系统、防雷接地系统、有线电视系统、电话系统、网络系统,楼宇对讲系统。应急照明负荷等级卫二级,其它负荷等级为三级。2强电系统强电系统包括:高、低压配电系统、电力配电系统、照明及照明配电系统、防雷与接地系统。3弱电系统
5、弱电系统包括:火灾自动报警与消防联动控制系统、电话与数据网络系统、有线电视系统、安全防范系统。弱电系统只做管线施工,设备安装调试由专业安装公司施工,只于埋管线。3、工程质量目标及工期目标3.1质量目标:电气工程要密切配合土建施工,具体要求如下:3.1.1施工范围内的全部分部、分项工程功能达到设计要求。3.1.2工程质量全部达到国家现行的施工验收规范标准。3.1.3 分部工程质量评定执行建筑电气工程施工质量验收规范GB50303-2002,质量标准合格。3.1.4工程技术资料齐全,符合某某市建筑安装工程资料管理规定(DBJ01-51-2003)。3.2工期目标:工程于2011年 月 日开工,20
6、1 年 月 日竣工。密切配合土建工程施工,确保整个工程进度和质量。3.3安全目标: 杜绝重大伤亡事故;争创“某某市建筑工程安全文明工地”。 3. 4现场管理目标: 实施绿色施工,坚持污染预防,营造绿色工地,使用环保建材,为业主奉献一座健康的建筑。4、施工部署:4.1施工技术管理机构根据本工程智能化程度很高,功能齐全,为确保实现质量目标和工期目标,项目部安排一名专业电气工程负责人全面管理本专业的施工进度、质量控制和安全文明施工以及智能工程分包单位的协调配合。施工队伍均配备整体素质高,具有同类工程施工经验、技术和管理水平强的技术质量管理人员,并明确质量、安全、资料的管理人员及其职责。4.2施工准备
7、:4.2.1技术准备:4.2.1.1技术质检人员首先明确合同签订的施工项目及配合项目,进行细致的施工图纸会审,将本专业与其他各专业有交叉施工的部位及有交接或联系的部分作为重点进行细致的对较和研究。4.2.1.2提前确定施工程序和施工方法,如发现重大问题作好记录,及时与建设单位和设计单位商量解决,并根据施工图和施工合同,编制更具有针对性和可操作性的施工方案和技术交底。关键部位和特殊做法要绘出精细的大样图,在施工前即对施工全过程做到通盘考虑、整体规划。4.2.1.3作业前做好细致的技术交底,并做好相关技术资料准备。 4.2.2施工机具及测试仪表配备:施 工 机 具编号类 型数 量1电焊机6台2切割
8、机2台3液压开孔器2台4液压弯管器3台5套丝机3台6套丝板4台7手动弯管器20个8液压钳3套9开孔器3套10手电钻9台11台钻3台12电锤6台13氧气焊3套测 试 仪 表编号类 型数 量1绝缘摇表1000V3块2直流电阻测试仪1台3接地电阻摇表1块4钳形电流表3块5万能表3块4.2.3施工队伍准备:实行专业化施工,各专业均选用有同类施工经验的专业施工队伍,操作人员持证上岗率80以上,以确保工程质量和工期目标。劳动力安排如下表:序号专 业 施 工 队基 础 阶 段结 构 阶 段装 修 阶 段1强电施工队 30人50人60人2弱电施工队(后期安装) /15人5、主要分项工程的施工方法5.1 防雷、
9、接地及等电位联结5.1.1 防雷、接地及等电位联结系统所使用的材质必须符合设计要求和施工规范。系统各部分的电气连接应牢固可靠,防腐性能好,测试值满足设计要求,预埋件位置准确。5.1.2本建筑物防雷等级为三类。5.1.3 建筑物各屋顶接闪器采用避雷带形式。避雷带采用10热镀锌圆钢,避雷连接线网格不大于20m20m或24m16m。5.1.4 防雷引下线利用结构柱内或剪力墙内两根大于16的主筋作为引下线,上端与避雷带焊接,下端与基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接,引下线间距不大于25米。外墙引下线在距室外地面0.5m处设测试卡子。5.1.5 所有凸出屋面的金属网架、金属构件、金属
10、旗杆、金属管道、屋顶设备的金属外壳、金属雨棚等金属件,均应与避雷带可靠焊接。5.1.6 接地装置利用基础钢筋网作自然接地极,低压配电采用TN-S接地形式,在各楼一层弱电间内设有等电位联结端子箱,从就近不少于2处引下线利用404镀锌扁钢引至等电位联结端子箱,供弱电设备接地。卫生间设局部等电位联结,从适当位置引出LEB端子板,端子板与结构钢筋焊接。5.1.7从首层等电位端子箱沿强电竖井垂直敷设一根404镀锌扁钢,将各层桥架与404镀锌扁钢可靠联结。5.1.8 本建筑物采用总等电位联结,总等电位联结端子箱余2处防雷引下线连接,将建筑物内保护干线、设备进线总管、建筑物金属构件、所有电梯轨道、电缆线槽等
11、大尺寸的内部导电物做等电位联结。总等电位联结均采用各种型号的等电位卡子,严禁在金属管道上焊接。5.1.9 采用搭接焊时,镀锌扁钢焊接长度是扁钢宽度的两倍,三面施焊;镀锌圆钢焊接长度为其直径的6倍,并应双面焊接;镀锌圆钢与镀锌扁钢连接时,焊接长度为圆钢直径的6倍;焊接处要清除药皮,刷防锈漆,做防腐处理。5.2钢管敷设及管内配线5.2.1 本工程管路敷设全部采用焊接钢管,要求壁厚标准,管内无毛刺,具备有效的产品合格证和质量证明书。5.2.2钢管切断时断口平齐,管口打磨光滑,管内铁屑清除干净。管子弯曲半径应大于10倍管外径,弯曲处不得有裂缝,弯扁度不大于管外径的0.1倍。管路在吊顶明敷设时,弯曲半径
12、不小于管外径6倍。埋入混凝土内平面敷设时,其弯曲半径不小于管外径10倍。5.2.3 当线管遇下列情况之一时,应增设接线盒或过线盒,其位置应便于穿线:1管长度每超过30m,无弯曲2管长度每超过20m,有1个弯曲3管长度每超过15m,有2个弯曲4管长度每超过8m,有3个弯曲垂直敷设的线管遇下列情况之一时,应增设固定导线用的过线盒:1管内导线截面为50mm2及以下,长度每超过30m2管内导线截面为7095mm2,长度每超过20m3管内导线截面为120240mm2,长度每超过18m5.2.4 配电箱管路进箱前必须排管设计,保证管路间距一致,多路进箱管路要长短一致,排列整齐。配管时需考虑配线方式,如图:
13、5.2.5 焊接钢管管路连接采用套管连接,跨接地线采用圆钢焊接,焊接长度为6倍圆钢直径,双面焊接。跨接地线的规格如下表:管 径(mm)圆 钢(mm)1525632840501070825.2.6管子进箱盒均采用锁紧螺母连接固定,管端螺纹宜外露锁母24扣。5.2.7 下皮距地300mm的插座盒采取一次到位的施工方法,以50cm控制线和墙边线为基准确定盒位,利用透明塑料软管抄平,严格控制位置、标高和盒口陷入墙内的深度,其它高度的插座盒、开关盒、接线盒做法依此类推。5.2.8进出建筑的管线需做防水密封处理,配电管路进出不同防火分区或不同房间时,应用防火材料封堵。5.2.9 管路敷设完毕,需按图纸认真
14、检查,避免遗漏现象。核对无误后,用管堵密封管口,防止灰浆进入管盒,造成堵塞。5.2.10钢导管明敷设做法:采用25253角钢做支架固定钢管,其水平或垂直安装的允许偏差为1.5,全长偏差不大于管内径1/2,所有支架间选择合适规格镀锌圆钢串联焊接至接地装置保证其可靠接地,明敷钢管的固定点距管终端、转弯中点、电气器具或接线盒150300mm,间距最大不超过下表值,并做到均匀美观。钢管直径最大固定间距(mm)16201500253220004025005.2.11 配线所采用的导线型号、规格应符合设计要求,绝缘层均匀,并分清线色,线色区分如下表:L1黄 色L2绿 色L3红 色N 线淡蓝色PE 线黄绿双
