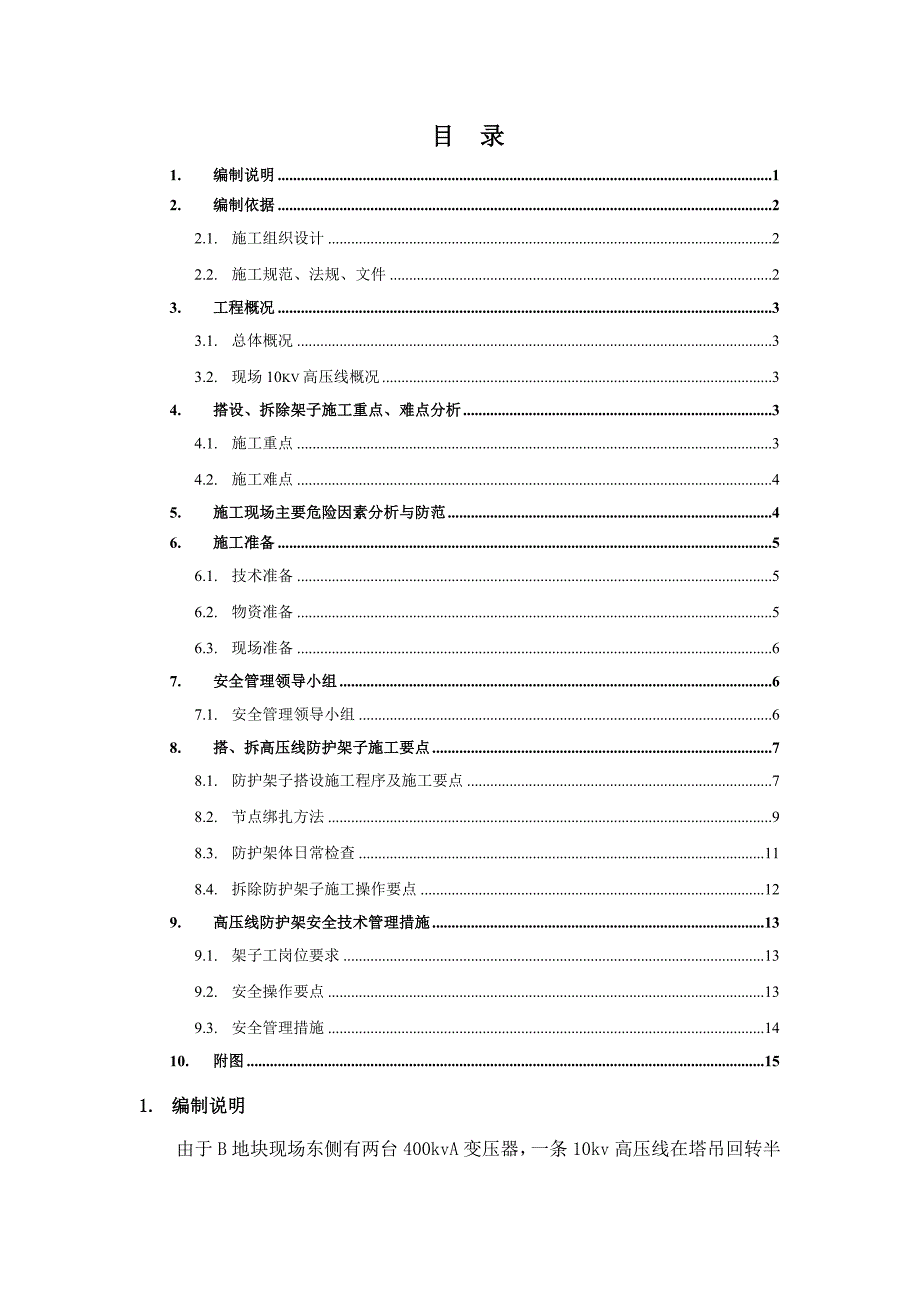

1、目 录1.编制说明12.编制依据22.1.施工组织设计22.2.施工规范、法规、文件23.工程概况33.1.总体概况33.2.现场10kv高压线概况34.搭设、拆除架子施工重点、难点分析34.1.施工重点34.2.施工难点45.施工现场主要危险因素分析与防范46.施工准备56.1.技术准备56.2.物资准备56.3.现场准备67.安全管理领导小组67.1.安全管理领导小组68.搭、拆高压线防护架子施工要点78.1.防护架子搭设施工程序及施工要点78.2.节点绑扎方法98.3.防护架体日常检查118.4.拆除防护架子施工操作要点129.高压线防护架安全技术管理措施139.1.架子工岗位要求139
2、.2.安全操作要点139.3.安全管理措施1410.附图151. 编制说明由于B地块现场东侧有两台400kvA变压器，一条10kv高压线在塔吊回转半径范围内，为保证塔吊能在一个安全的环境下正常工作，根据建筑工程施工现场安全防护标准要求，制定此专项施工方案。2. 编制依据2.1. 施工组织设计石某某五里坨B地块定向安置房项目B4-B6、B9、B10、B13、B15号楼及2#地下车库施工组织设计。2.2. 施工规范、法规、文件序 号类 别规范、规程名称编 号1国家中华人民共和国安全生产法2国家中华人民共和国建设工程安全生产管理条例3国家电力设施保护条例中华人民共和国国务院令（第号）4国家中华人民共

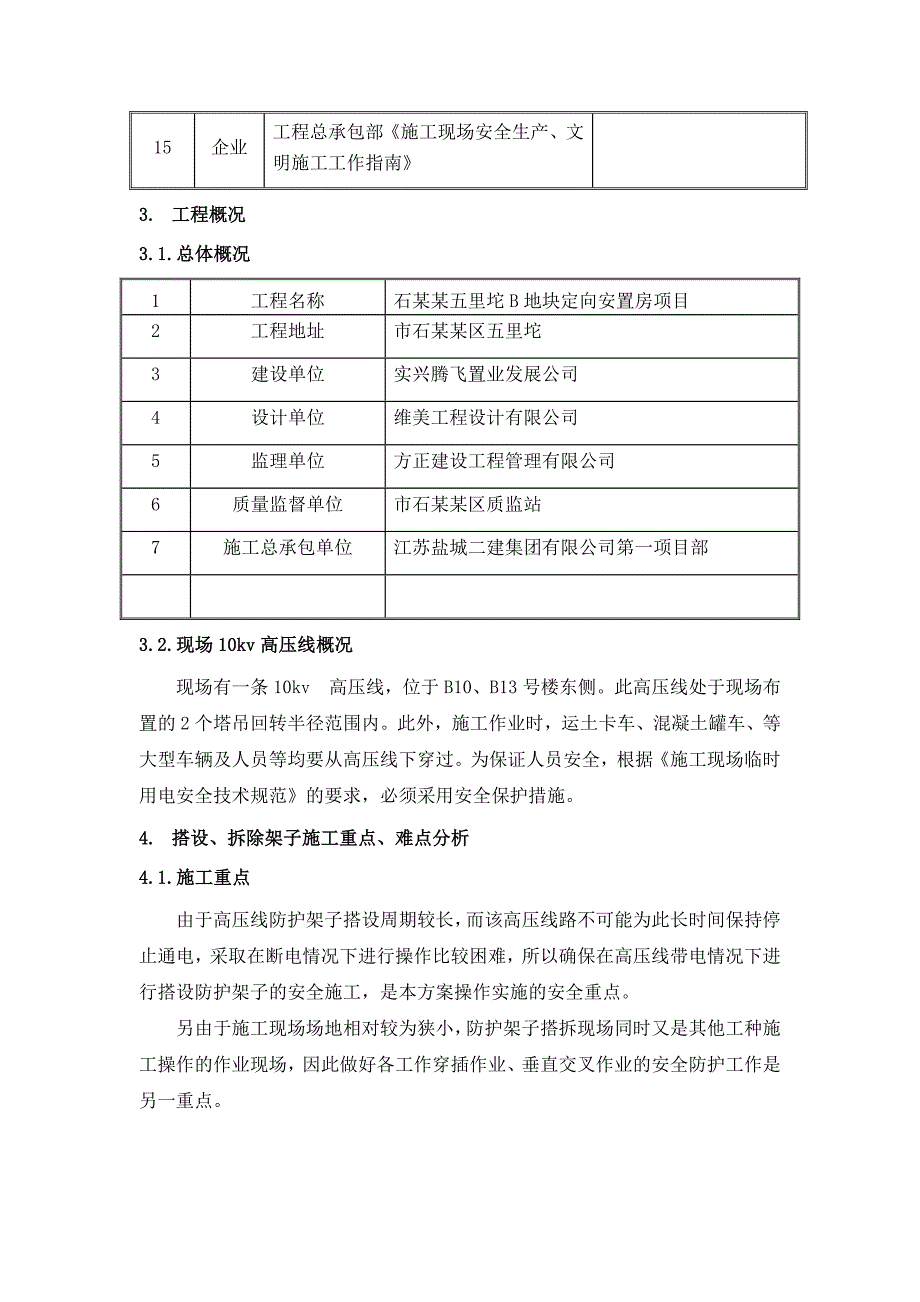

3、和国电力法5行业施工现场临时用电安全技术规范JGJ4620056行业建筑施工木脚手架安全技术规范JGJ164-20087行业建筑施工高处作业安全技术规范JGJ80-918行业建设工程施工现场安全防护标准9地方市安全生产条例市人民政府24号公告10地方关于加强本市施工安全管理保护电力设施安全的通知市政改20091454号11地方市生产安全事故报告和调查处理办法市人民政府令第217号12地方市建设工程施工现场文明安全施工管理暂行规定13地方塔式起重机安全规程14企业工程总承包部安全生产管理办法15企业工程总承包部施工现场安全生产、文明施工工作指南3. 工程概况3.1. 总体概况1工程名称石某某五里
4、坨B地块定向安置房项目2工程地址市石某某区五里坨3建设单位实兴腾飞置业发展公司4设计单位维美工程设计有限公司5监理单位方正建设工程管理有限公司6质量监督单位市石某某区质监站7施工总承包单位江苏盐城二建集团有限公司第一项目部3.2. 现场10kv高压线概况 现场有一条10kv高压线，位于B10、B13号楼东侧。此高压线处于现场布置的2个塔吊回转半径范围内。此外，施工作业时，运土卡车、混凝土罐车、等大型车辆及人员等均要从高压线下穿过。为保证人员安全，根据施工现场临时用电安全技术规范的要求，必须采用安全保护措施。4. 搭设、拆除架子施工重点、难点分析4.1. 施工重点由于高压线防护架子搭设周期较长，
5、而该高压线路不可能为此长时间保持停止通电，采取在断电情况下进行操作比较困难，所以确保在高压线带电情况下进行搭设防护架子的安全施工，是本方案操作实施的安全重点。另由于施工现场场地相对较为狭小，防护架子搭拆现场同时又是其他工种施工操作的作业现场，因此做好各工作穿插作业、垂直交叉作业的安全防护工作是另一重点。4.2. 施工难点本工程高压外电线路防护架子南北水平方向总体较长、垂直高度较大，受季风影响较大，在无其他支承点的情况下确保防护架子整体稳定性是操作难点之一；现场现有消防、临电等管线方与防护架子立杆地埋部分有冲突，因此做好既有消防、临电管道的保护与改线是另外一个施工难点。5. 施工现场主要危险因素
6、分析与防范5.1现有杉篙立杆坑挖土时触碰施工电缆发生触电事故。防范措施：现场立杆土坑开挖时，项目部临电负责人、安全员、工长必须在现场进行指挥。如果施工电缆需改线，必须在断电情况下进行操作，电线接线工作由专业电工负责，线路改路后首先进行试通电，确认无问题后方可正式通电使用。5.2 搭、拆防护架子操作过程违章操作造成高处坠落事故。防范措施：架子工必须经过专门安全培训，考核合格，持证上岗；施工操作前做好安全教育，高空作业按要求佩挂安全带及其他劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。5.3在高压外电线
7、路正下方搭设防护架子，竖立杆时高举杉槁触及高压线发生事故。防范措施：由建设单位（管理公司）向电力公司申请断电，整个搭、拆操作过程断电操作，至少应确保在防护架子第四步及第四步以上搭、拆操作时，必须断电操作；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员做好个人劳保用品。5.4 作业现场与其他工种交叉作业发生物体打击事故。防范措施：错开作业时间，尽量避免交叉作业；搭、拆作业现场设置隔离区，悬挂明显的警告标志，安排专人负责巡查、监护，闲杂人员不得进入作业现场。5.5 现有塔吊调运材料碰撞防护架搭设操作人员或触及高压线。防范措施：高压线防护架子搭设完成并验收之前，不得在高压电
8、线区域内运行塔吊作业。6. 施工准备6.1. 技术准备1、搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设的安全施工方案，并经盐城二建集团有限公司审批合格，并报监理及电力公司审批合格。2、脚手架作业人员经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行木脚手架搭设、拆除工艺标准及操作规程，确保脚手架安全。3、施工前，由电工长刘新峰组织项目部管理人员学习施工现场临时用电安全技术规范；由安全员盛新组织学习电力设施保护条例、电力设施保护条例、建筑施工高处作业安全技术规范等规范、文件；由生产经理组织学习建筑施工木脚手架安全技术规范。4、由技术部对项目部管理人员进行10kv
9、高压线防护架施工方案。由土建技术及工长对操作人员做好技术交底、安全技术，确保作业人员安全操作。6.2. 物资准备1、杉槁（1）立杆：小头直径不小于70mm，大头直径不大于180mm，长度不小于6m。（2）大横杆：杉杆小头直径不小于80mm,长度不小于6m。（3）小横杆：杉杆小头直径不小于80mm，硬木杆如柞木、红松、落叶松小头直径不小于70mm。（4）斜撑、剪刀撑、抛撑等斜杆，小头直径不小于70mm，长度不小于6m。（5）质量标准所使用的木质杆件不允许有腐朽；在构件任何150mm长度上沿周长所有木节尺寸的总和，不得大于所测部位原木周长的1/3，每个木节的最大尺寸，不得大于所测部位原木周长的1/
10、6。扭纹：小头1m材长倾斜刚度不得大于120mm。虫蛀：容许有表面虫沟，不得有虫眼。2、 木脚手板所使用的木脚手板采用杉木板和落叶松板，板厚不小50mm，板宽为200250mm，板长36m。在距脚手板两端80mm处，用8号镀锌铁丝加两道紧箍，防止端板劈裂。质量标准：不允许腐朽；在木脚手板任一面任何150mm长度所有木节尺寸总和不得大于所在面宽的1/3；斜纹在任何1m材长上平均倾斜高度，不得大80mm；不允许有髓心现象；不容许在连接部位的受剪面及其附近有裂缝；容许有表面虫沟，不得有虫眼。3、镀锌铁丝本方案木脚手架使用的绑扎材料主要采用8号镀锌铅丝，直径为3.5mm，抗拉强度为1000N/mm2；
11、镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。4、 附件安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全网。警告标示牌按标准规范采取现场制作或购买成品。6.3. 现场准备由土建组织人员对现场进行清除及场地整平，提前对现场临水、临电电缆位置、埋深进行标识，同时对操作工人进行安全教育，重点讲解木架子搭设、拆除过程中需要注意的安全事项，为防护架搭设、拆除做好充分准备。7. 安全管理领导小组7.1. 安全管理领导小组为保证变压器和10kv高压线防护架搭设阶段、使用阶段、拆除阶段的安全，项目部建立安全领导小组，人员分工如下：现场总指挥安全负责人生产负责
12、人技术负责人物资负责人临电负责人急救负责人土建工长安全员架子工班组长现场总指挥：负责高压线防护架子搭、拆施工现场总体策划、组织、指挥与协调工作。生产负责人：协调施工生产，解决生产过程中的各种问题现场安全负责人：负责编制高压线防护架子搭、拆施工专项安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、落实各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专项安全方案，负责为高压线防护架子的搭、拆施工提供技术支持。物资负责人：根据高压线防护架子搭、拆施工专项安全方案，做好物资准备，并在护线架子搭设过程中了解现场各项物资的需求情况，保证物资充足。现场急救
13、负责人：负责对施工现场有可能发生的高处坠落、物体打击、触电事故等伤员患者的现场急救及向外界社会呼救等方面事宜。安全员、临电负责人：对负责搭设架子的班组进行安全教育与考核。负责对施工现场进行巡视检查，禁止闲杂人员进入施工现场；确保高压线防护架子搭、拆施工专项安全方案及安全技术交底能落实到位。土建工长：对作业班组进行有针对性的技术交底和安全交底，做好搭设高压线防护架的施工准备，检查施工质量和作业安全，对发现的问题及时给予纠正解决，妥善处理施工中出现的各种问题。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，确保安全生产。8. 搭、拆高压线防护架子施工要点8.1. 防护架子搭设施工程序
14、及施工要点搭设参数为：步高1.5m，搭设高度为超过高压线2m。水平宽度大于2m。变压器部位同样。确定立杆位置、清理现场挖立杆坑竖立杆绑扫地大横杆绑扫地小横杆第一步大横杆第一步小横杆第二步大横杆第二步小横杆临时斜支撑第三步大横杆第三步小横杆加设剪刀撑接立杆绑斜撑、剪刀撑铺顶端脚手板挂设安全网、安全警示标识组织验收1、挖立杆坑：挖直径500mm深8001000mm的坑，坑底直径稍大于坑口直径，坑内采用C15混凝土填筑，埋设稳固。做好排水措施，防止积水引起脚手架下沉。2、扫地杆：按要求埋设立杆后，即可在立杆底部加绑扫地杆。3、竖立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高度的3/1000，且不得大于100mm。不得向两边偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，要保证大横杆能与立杆接触良好。立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接有效长度不得小于1.5m。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。立杆时必须23人配合操作。4、绑大横杆：脚手架两端大横杆的大头应朝外伸出立杆200300mm。绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横
