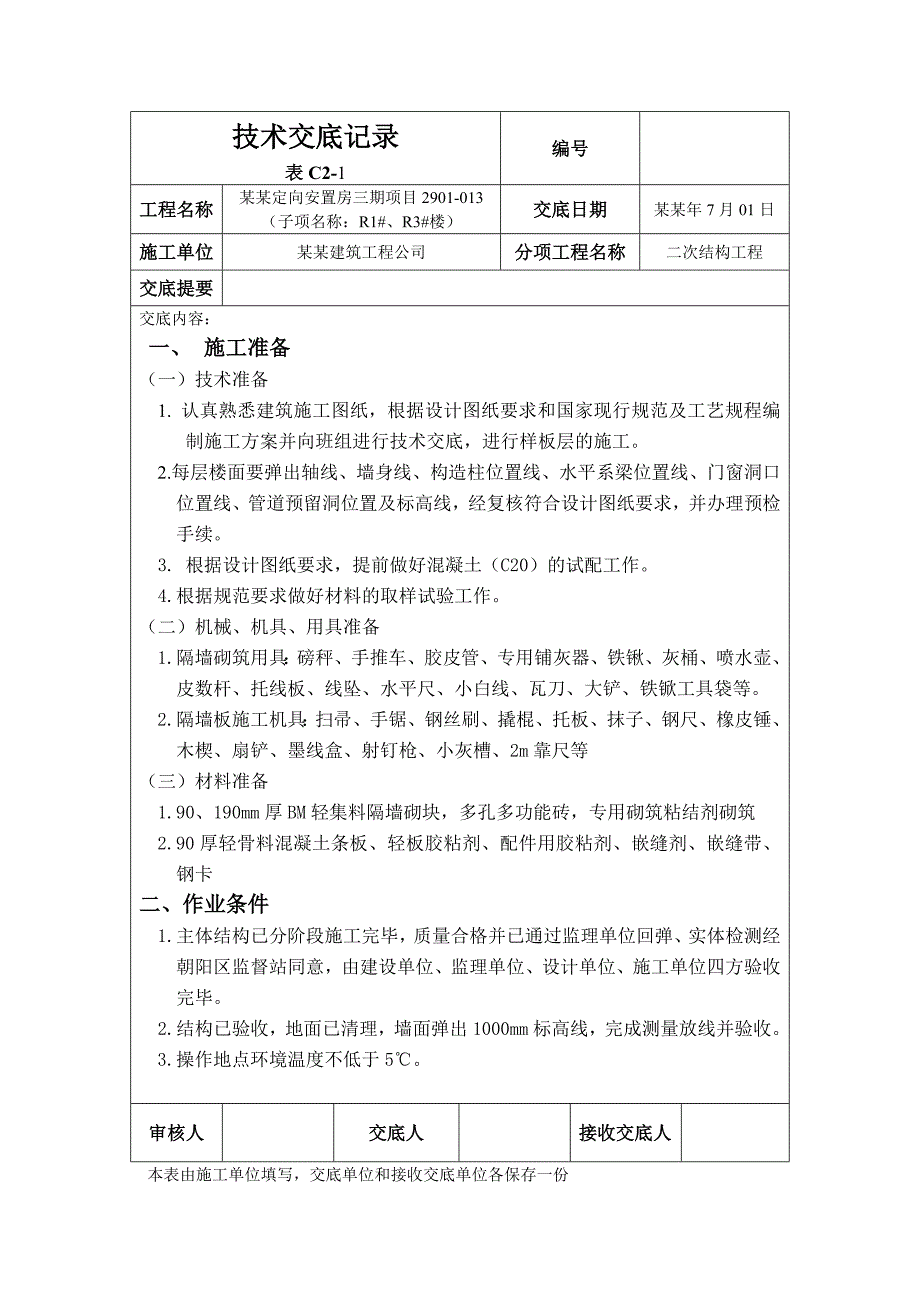

1、技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：一、 施工准备（一）技术准备 1. 认真熟悉建筑施工图纸，根据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进行技术交底，进行样板层的施工。2. 每层楼面要弹出轴线、墙身线、构造柱位置线、水平系梁位置线、门窗洞口位置线、管道预留洞位置及标高线，经复核符合设计图纸要求，并办理预检手续。3. 根据设计图纸要求，提前做好混凝土（C20）的试配工作。4.根据规范要求做好材料的取样试验工作。（二）机械、机
2、具、用具准备1.隔墙砌筑用具：磅秤、手推车、胶皮管、专用铺灰器、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。2.隔墙板施工机具：扫帚、手锯、钢丝刷、撬棍、托板、抹子、钢尺、橡皮锤、木楔、扇铲、墨线盒、射钉枪、小灰槽、2m靠尺等（三）材料准备1.90、190mm厚BM轻集料隔墙砌块，多孔多功能砖，专用砌筑粘结剂砌筑2.90厚轻骨料混凝土条板、轻板胶粘剂、配件用胶粘剂、嵌缝剂、嵌缝带、钢卡二、作业条件1.主体结构已分阶段施工完毕，质量合格并已通过监理单位回弹、实体检测经朝阳区监督站同意，由建设单位、监理单位、设计单位、施工单位四方验收完毕。2.结构已验收，地

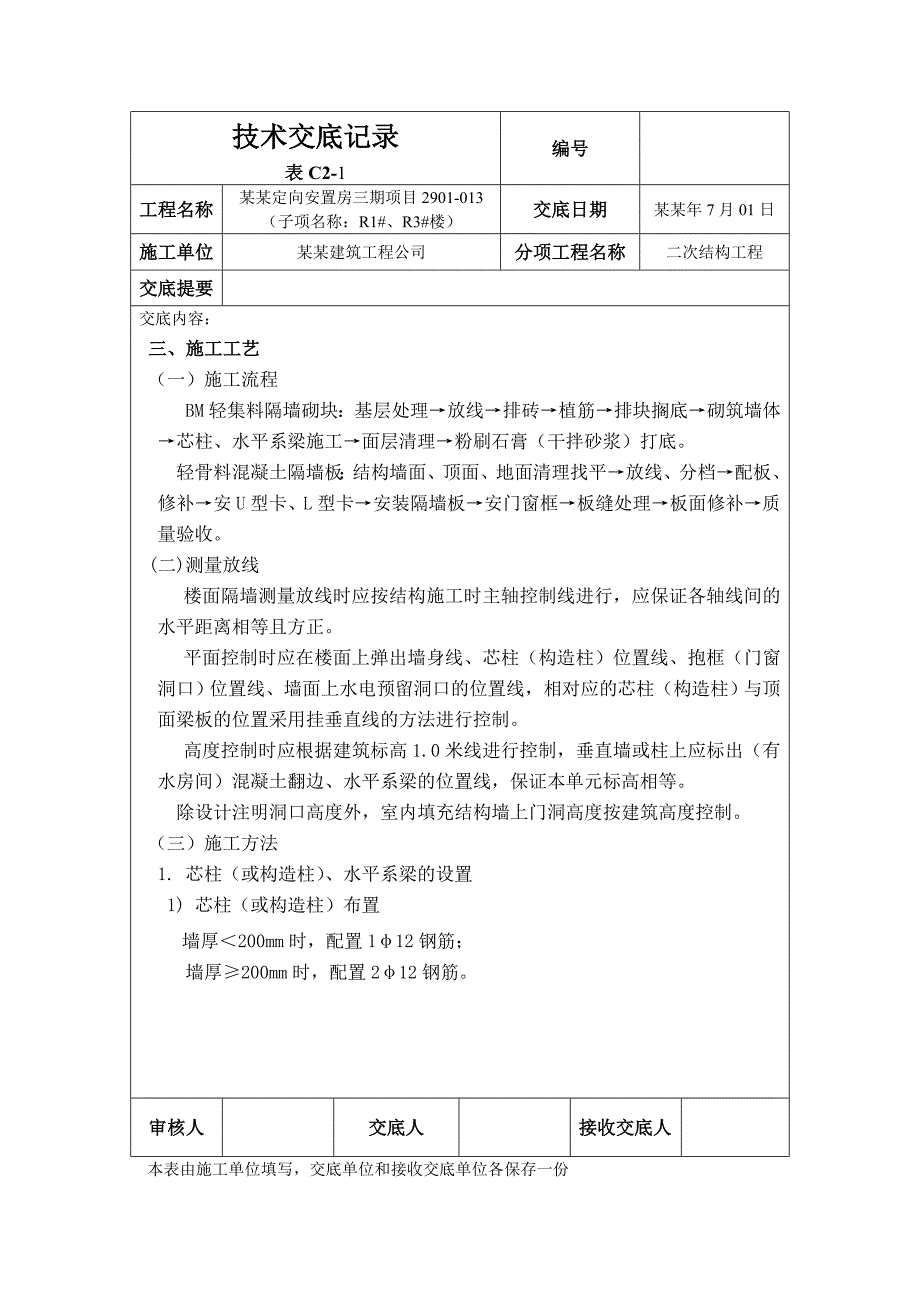

3、面已清理，墙面弹出1000mm标高线，完成测量放线并验收。3.操作地点环境温度不低于5。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：三、施工工艺（一）施工流程BM轻集料隔墙砌块：基层处理放线排砖植筋排块搁底砌筑墙体芯柱、水平系梁施工面层清理粉刷石膏（干拌砂浆）打底。轻骨料混凝土隔墙板：结构墙面、顶面、地面清理找平放线、分档配板、修补安U型卡、L型卡安装隔墙板安门窗框板缝处理板

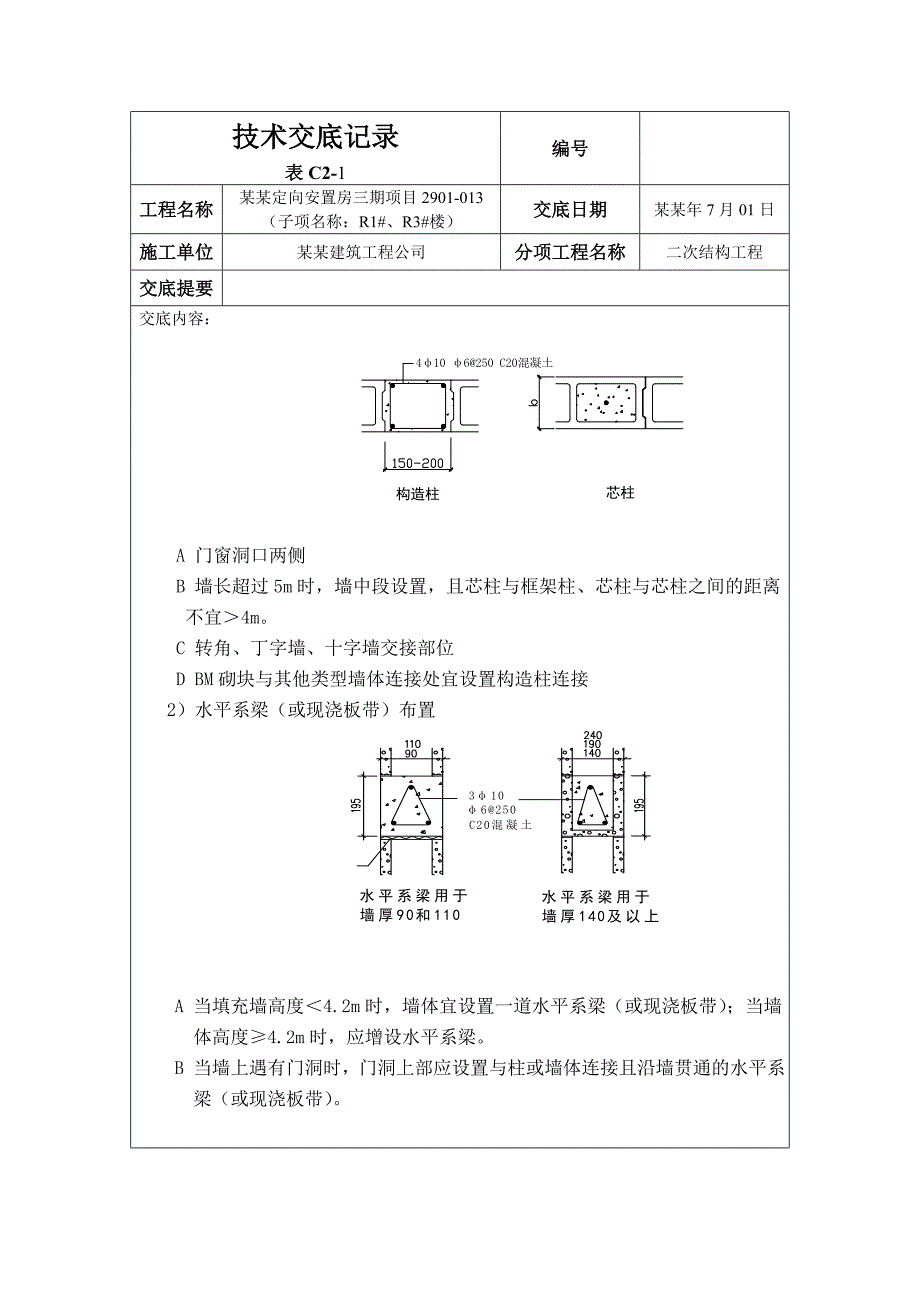

4、面修补质量验收。(二)测量放线楼面隔墙测量放线时应按结构施工时主轴控制线进行，应保证各轴线间的水平距离相等且方正。平面控制时应在楼面上弹出墙身线、芯柱（构造柱）位置线、抱框（门窗洞口）位置线、墙面上水电预留洞口的位置线，相对应的芯柱（构造柱）与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时应根据建筑标高1.0米线进行控制，垂直墙或柱上应标出（有水房间）混凝土翻边、水平系梁的位置线，保证本单元标高相等。除设计注明洞口高度外，室内填充结构墙上门洞高度按建筑高度控制。（三）施工方法1. 芯柱（或构造柱）、水平系梁的设置1) 芯柱（或构造柱）布置 墙厚200mm时，配置112钢筋；墙厚200mm
5、时，配置212钢筋。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：A 门窗洞口两侧B 墙长超过5m时，墙中段设置，且芯柱与框架柱、芯柱与芯柱之间的距离不宜4m。C 转角、丁字墙、十字墙交接部位D BM砌块与其他类型墙体连接处宜设置构造柱连接2）水平系梁（或现浇板带）布置A 当填充墙高度4.2m时，墙体宜设置一道水平系梁（或现浇板带）；当墙体高度4.2m时，应增设水平系梁。B 当
6、墙上遇有门洞时，门洞上部应设置与柱或墙体连接且沿墙贯通的水平系梁（或现浇板带）。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：C 当遇有窗洞时，洞口上部及下部都要设置系梁，且上部系梁应沿墙贯通并与两端框架柱、构造柱或墙体连接。D 当门窗洞1.5m时，可用过梁块（U型块）内配置310钢筋作为过梁；当门窗洞1.5m时，洞口上部应现浇混凝土过梁且过梁与系梁结合并沿墙贯通且与框架柱、构
7、造柱或墙体连接。E 门窗洞口、预留洞口宽度400mm时，洞口上部设过梁2. 植筋法结构造施工1）芯柱（或构造柱）、水平系梁等与主体结构的拉结采用植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用JCT-1型植筋胶，或JGN型植筋结构胶，并配备钻孔机械、清孔工具等。植筋的施工温度范围：-150C500C，本工程结构混凝土强度等级为二层以下为C30、三层以上为C25，主要植筋规格为10、12。2）主要施工方法:钻孔：锚固钢筋时，在基材上用电锤或其它钻孔设备钻出符合要求的孔径。清孔：孔内粉尘用毛刷或风机反复清刷至少三遍以上，清孔干净。注胶：将植筋胶中的A料、B料进行充分
8、混合（100：1100：2），放入孔内，胶量应满足钢筋插入后孔内胶体填充饱满。植筋：植筋前将根据表面氧化层用砂纸打磨干净，将钢筋插入孔内（可用旋转或冲的方法）。钢筋植好后，在胶固化前禁止扰动钢筋，做好标识，告知工人，保护植筋，以免影响锚固效果。可操作时间：10120min。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：3. BM轻集料隔墙连锁砌块施工1）隔墙施工技术要求A.排块
9、根据砌筑、灰缝等模数进行排块，灰缝厚度5mm，上下皮应错缝搭砌，其搭砌长度不宜小于90mm。排块应考虑芯柱和水平系梁位置，从芯柱开始排水平块，不符合模数时，用辅块调节或切割整砖；竖向排块时需考虑门洞标高，不符合模数时，可用辅块调节或用砼浇筑“坎台”。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：B. 撂底最底部处理，根据门洞等标高，灵活掌握1）浇筑砼坎台，2）砌块孔洞中砼灌实C
10、. 建议水电管线在砌筑前按图纸位置提前安装到位，避免后期剃凿破坏墙体。由下至上的线管，砌筑时将砌块套入；由上至下的线管，砌筑时将砌块侧面开槽，将管线套入砌块中。如图：D.砌块砌筑前不需浇水。在日平均气温连续5度以下，进入冬季施工，要采取相应的防冻措施。E.执行GB50209-2002验收规范中4.10.8条规定，厕浴间和有防水要求的建筑地面必须设置防水隔离层，楼板四周除门洞外，应做混凝土翻边，其高度不应小于200mm。F.施工时结构层标高和预留洞位置应准确，严禁乱凿洞。G.BM砌块墙体不宜设置临时间断洞口。H.需要移动砌体中的砌块或砌块被撼动时，应清除原砂浆，重新刮浆砌筑。I埋设固定各种设备的
11、固定件时，应根据设备情况采取必要措施保证固定件锚固牢靠。审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：1）对于暖气片等较重设备的固定件应该用C20砼将相应砌块部位填实。2）对于室外空调机等外挂设备，应在墙体中预埋空调机托板或托架，固定点处室外一侧的砌块孔洞应用C20微膨胀混凝土灌实。3）对较大较重的外挂设备应采取附加钢筋混凝土芯柱等构造措施J.严禁在砌好的墙体上打凿洞口或用冲击
12、钻成孔。确需留孔时，可用无齿锯开孔。K.砌块每日砌筑高度不宜大于1.6米，低温季节应适当降低。24h 后方可继续砌筑。砌体转角和交接部位应同时砌筑，对不能同时砌筑又必须留设临时间断处，应砌成斜槎。L.芯柱、梁施工1）第一皮砖应切割出清扫口，以便清理遗落在孔内的杂物。2）芯柱筋应上、下生根与主体结构植筋连接，锚固长度1012d,搭接长度按规范要求。3）砌筑2-3皮进行芯柱孔C20 砼浇筑，浇灌前先清除落地灰等杂物。4）芯柱顶部处理如图审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目2901-013（子项名称：R1#
13、、R3#楼）交底日期某某年7月01日施工单位某某建筑工程公司分项工程名称二次结构工程交底提要交底内容：4）芯柱顶部处理如图M.水平系梁、过梁施工1）100、120宽墙体水平系梁、过梁需支设模板现浇成型。2)150宽以上墙体水平系梁可用U型块做模板内部 浇筑砼成型；门洞宽度不大于1.5m时，过梁下部用木方进行承托，U型块兼模板砌筑，门洞宽度大于1.5m时，过梁支设模板现浇成型。N.砌至梁底、板底部位时，至少间隔7d后，方可进行顶部砌筑，具体排块及砌筑组合参见下图做法：审核人交底人接收交底人本表由施工单位填写，交底单位和接收交底单位各保存一份技术交底记录表C2-1编号工程名称某某定向安置房三期项目
