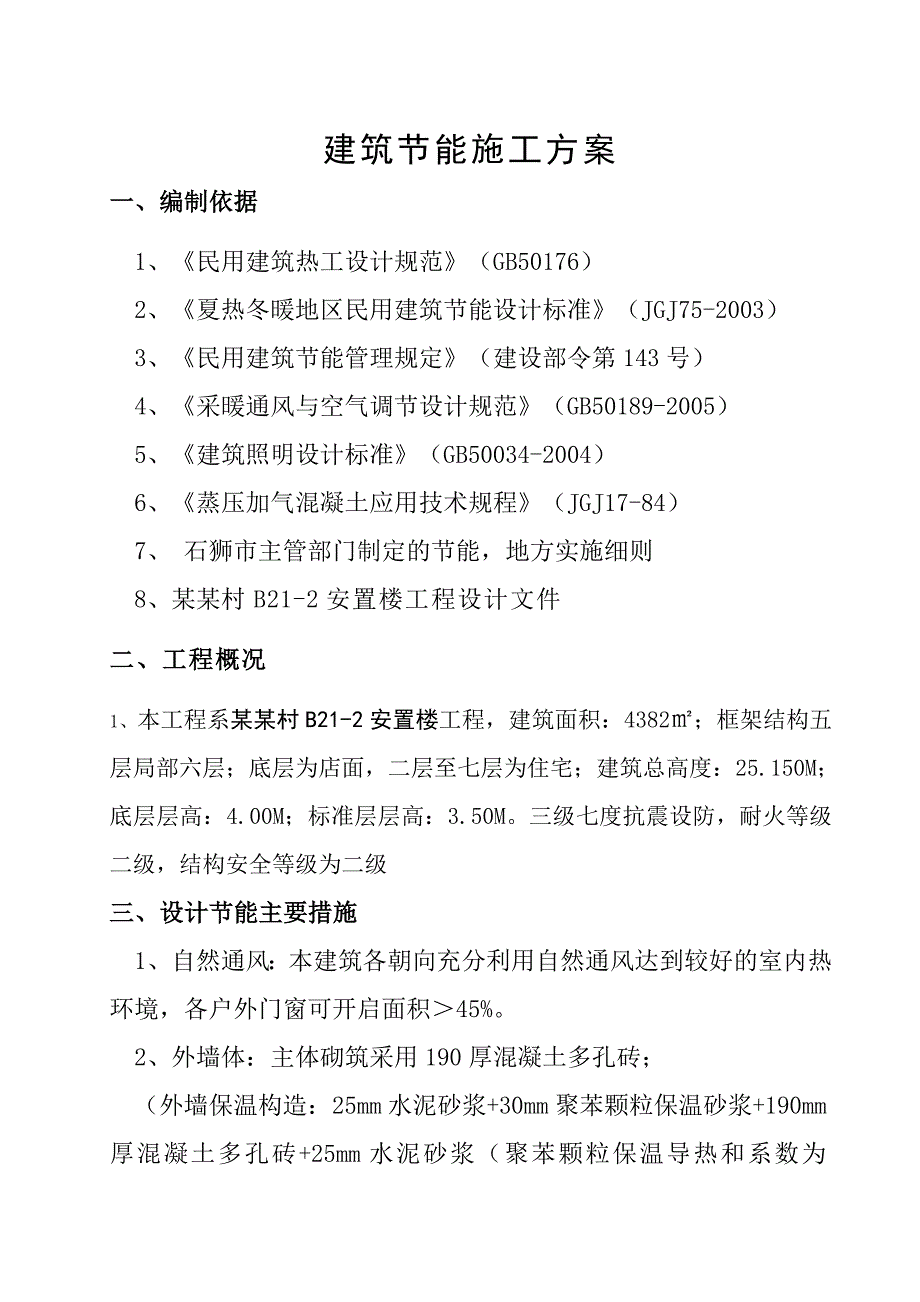

1、建筑节能施工方案一、编制依据1、民用建筑热工设计规范（GB50176）2、夏热冬暖地区民用建筑节能设计标准（JGJ75-2003）3、民用建筑节能管理规定（建设部令第143号）4、采暖通风与空气调节设计规范（GB50189-2005）5、建筑照明设计标准（GB50034-2004）6、蒸压加气混凝土应用技术规程（JGJ17-84）7、 石狮市主管部门制定的节能，地方实施细则8、某某村B21-2安置楼工程设计文件二、工程概况1、本工程系某某村B21-2安置楼工程，建筑面积：4382；框架结构五层局部六层；底层为店面，二层至七层为住宅；建筑总高度：25.150M；底层层高：4.00M；标准层层高：

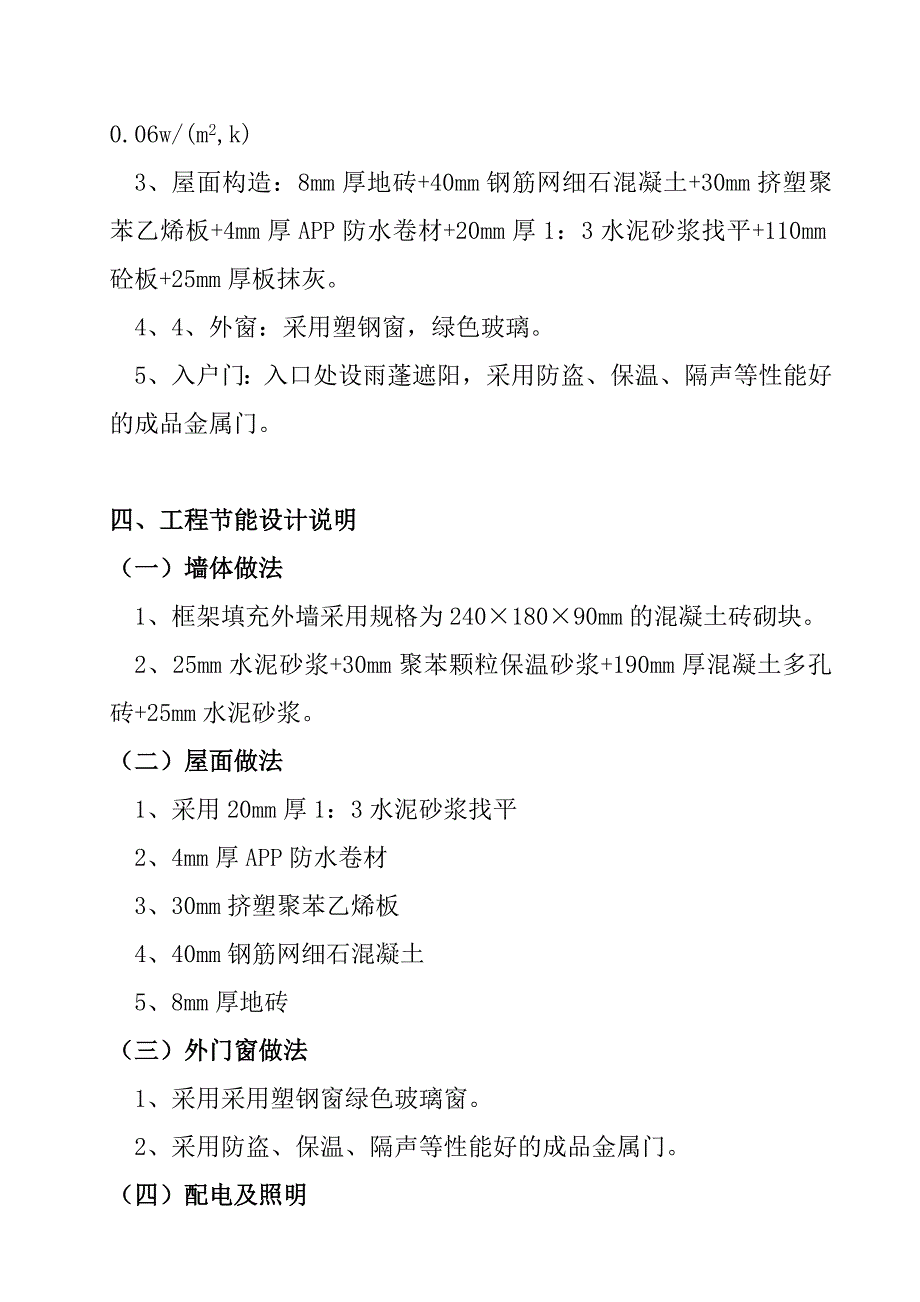

2、3.50M。三级七度抗震设防，耐火等级二级，结构安全等级为二级三、设计节能主要措施1、自然通风：本建筑各朝向充分利用自然通风达到较好的室内热环境，各户外门窗可开启面积45%。2、外墙体：主体砌筑采用190厚混凝土多孔砖；（外墙保温构造：25mm水泥砂浆+30mm聚苯颗粒保温砂浆+190mm厚混凝土多孔砖+25mm水泥砂浆（聚苯颗粒保温导热和系数为0.06w/(m2,k)3、 屋面构造：8mm厚地砖+40mm钢筋网细石混凝土+30mm挤塑聚苯乙烯板+4mm厚APP防水卷材+20mm厚1：3水泥砂浆找平+110mm砼板+25mm厚板抹灰。4、 4、外窗：采用塑钢窗，绿色玻璃。5、入户门：入口处设雨

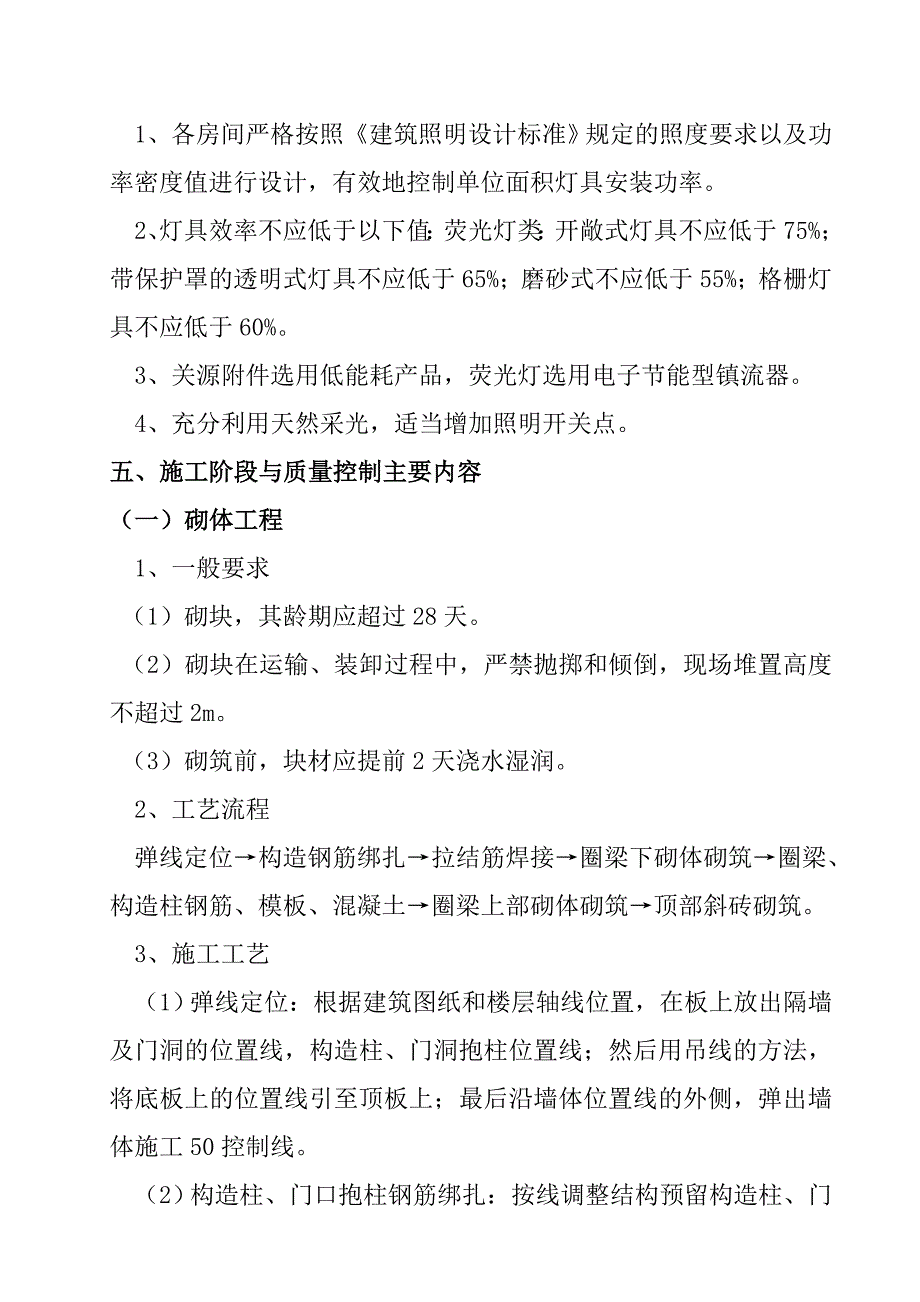

3、蓬遮阳，采用防盗、保温、隔声等性能好的成品金属门。四、工程节能设计说明（一）墙体做法1、框架填充外墙采用规格为24018090mm的混凝土砖砌块。2、25mm水泥砂浆+30mm聚苯颗粒保温砂浆+190mm厚混凝土多孔砖+25mm水泥砂浆。（二）屋面做法1、采用20mm厚1：3水泥砂浆找平2、4mm厚APP防水卷材3、30mm挤塑聚苯乙烯板4、40mm钢筋网细石混凝土5、8mm厚地砖（三）外门窗做法1、采用采用塑钢窗绿色玻璃窗。2、采用防盗、保温、隔声等性能好的成品金属门。（四）配电及照明1、各房间严格按照建筑照明设计标准规定的照度要求以及功率密度值进行设计，有效地控制单位面积灯具安装功率。2、
4、灯具效率不应低于以下值：荧光灯类：开敞式灯具不应低于75%；带保护罩的透明式灯具不应低于65%；磨砂式不应低于55%；格栅灯具不应低于60%。3、关源附件选用低能耗产品，荧光灯选用电子节能型镇流器。4、充分利用天然采光，适当增加照明开关点。五、施工阶段与质量控制主要内容（一）砌体工程1、一般要求（1）砌块，其龄期应超过28天。（2）砌块在运输、装卸过程中，严禁抛掷和倾倒，现场堆置高度不超过2m。（3）砌筑前，块材应提前2天浇水湿润。2、工艺流程弹线定位构造钢筋绑扎拉结筋焊接圈梁下砌体砌筑圈梁、构造柱钢筋、模板、混凝土圈梁上部砌体砌筑顶部斜砖砌筑。3、施工工艺（1）弹线定位：根据建筑图纸和楼层轴
5、线位置，在板上放出隔墙及门洞的位置线，构造柱、门洞抱柱位置线；然后用吊线的方法，将底板上的位置线引至顶板上；最后沿墙体位置线的外侧，弹出墙体施工50控制线。（2）构造柱、门口抱柱钢筋绑扎：按线调整结构预留构造柱、门口抱框柱钢筋位置，并预先按箍筋的数量，将箍筋套入构造柱上；绑扎竖向钢筋并与顶部预埋钢筋或预埋件绑扎（或焊接）牢固，然后绑扎箍筋。（3）焊接拉结筋：在墙、柱上剔出预埋贴模筋或预埋钢板，按拉结筋的间距（不大于500mm）,焊接拉结筋，长度不小于1000mm。（4）圈梁下部砌体砌筑：1）立皮数杆：根据砌块的高度、砂浆的厚度，设置皮数杆，每面墙体两个，用以控制水平砖缝、门洞口高度、圈梁位置。
6、2）撂底：砌筑前，根据砌块的尺寸和墙体长度进行排砖，确定每层砖的数量及半砖的位置。 3）砌筑：根据皮数杆的控制线拉通线，砌筑形式采用梅花钉，砌筑方法采用:一铲灰、一块砖、一揉压、一灌缝；砌筑时，先从构造柱脚开始，马牙槎应先退后进。每一个马牙槎沿高度方向的尺寸不得超过30cm；上、下砖缝错开；空心砖灰缝控制在812mm。（5）圈梁、构造柱钢筋、模板、混凝土：砌筑至圈梁底以后，绑扎圈梁钢筋，圈梁主筋与主体结构用预埋钢板或用膨胀螺栓固定钢板焊接牢固，并做隐蔽验收。（6）圈梁以上砌块砌筑：待圈梁混凝土强度达到1.2Mpa后，开始砌筑上部砌体，接近梁、板时，留一定的空间，用以砌筑斜砖。（7）顶部斜砖：墙
7、体砌筑7d后，用粘土砖斜砌，将顶部挤紧。4、质量要求（1）砌块不应于其他块材混砌。（2）填充墙灰缝厚度、宽度应正确。小型空心砌块砌体灰缝厚度应为812mm。（3）填充墙砌筑时应错缝搭砌。小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。5、外观质量检查（1）砌体所用材料品种、规格、强度及砂浆的强度，构造柱、圈梁的钢筋规格、数量、位置符合设计要求。（2）砌块错缝搭接，搭砌长度满足要求，竖向通缝不大于2皮。（3）墙体灰缝饱满，砌体水平灰缝饱满度80，对于空心砖砌体，其竖缝填满砂浆，不得有透明缝、瞎缝、假缝。（4）顶部与梁（板）的接缝紧密，无松动。（5）构造柱、圈梁混凝土表面质量符合混凝土
8、验收规范要求。6、砌筑尺寸允许偏差项目砌体一般尺寸允许偏差检查项目允许偏差（mm）检查方法GBQB轴线位移106钢尺检查垂直度3m55用2m托线板或吊线、尺检查3m106表面平整度862m靠尺、塞尺检查门窗洞口高、宽（后塞口）55钢尺检查外墙上下窗口偏移2015用经纬仪或吊线检查（二）外墙保温层（CZ-8型隔热保温砂浆）1、施工准备（1）基层墙体已施工完毕，并通过验收。（2）施工前清除墙面浮灰、油污、隔离剂及墙角杂物，保证施工作业面干净。（3）基层墙面、外墙四角、洞口等处的表面平整及垂直度应满足有关施工验收规范的要求。（4）按照垂直、水平方向在墙角、阳台栏板等处弹好厚度控制线。（5）按照厚度控
9、制线，用保温砂浆作标准厚度灰饼、冲筋，间隔适度。（6）墙体基层面应洁净、湿润。（7）施工阶段应为阴晴天气，严禁雨天施工，雨期施工应做好防雨措施。（8）施工时气温宜在5以上，五级风以上不得施工。2、施工工艺流程基层验收清理基层面（湿润墙面）CZ8隔热保温浆料（保温砂浆）层施工刮防水柔性腻子涂料饰面层施工。3、施工方法（1）CZ-8型隔热保温砂浆的配制隔热保温砂浆与水的配合比为1:0.70.8重量比配制（即每10kg约加水78kg），加水搅拌35分钟，使料浆成均匀浆状体即可用于施工，配制好的保温砂浆须在2小时内使用。（2）CZ-8型隔热保温砂浆层施工过程1）检查清理墙面和外墙头地角处。2）将搅拌好
10、的保温砂浆均匀密实地抹在基面层上，粉抹施工前，采用设计要求厚度的板条（金属条）为抹灰的冲筋，保证厚度准确，粉抹的厚度略高于冲筋的厚度，而后用杠尺刮平，用抹板局部添补平整，抹平压实即可。3）为使墙体门窗边角施工质量得到保证，边角处的施工采用水泥砂浆来抹粉。4）待保温砂浆硬化（约48小时）后在其表面涂刮防水柔性腻子层，涂刮厚度为23mm，待实干后即可涂刷外墙涂料。4、成品保护（1）严禁其他工种对隔热保温材料进行破坏性的施工。（2）隔热保温防水层在实干前应防止淋浸、水冲、撞击和振动，以保证粘结层有足够的强度。（3）外脚手架拆除时注意不要碰撞墙面。（三）屋面保温层（CZ-1型隔热保温防水材料）1、CZ
11、-1型材料的组成由A、B、C三组份组成，A组份为白色的CZ隔热保温防水膏料；B组份为强度等级不小于32.5以上的硅酸盐水泥；C组份为聚苯颗粒（颗粒度35mm为宜，且不能超过5mm）。2、施工准备（1）屋面基层的砂浆找平（坡）层按规范和设计要求施工完毕，并已通过验收。（2）基层面的找平（坡）砂浆层应平整（或坡向正确）、牢固，不得有起砂、空鼓等质量缺陷。（3）基层面应洁净、湿润，不得有积水。（4）施工阶段应为阴晴天气，严禁雨天施工，雨期施工应做好防雨措施。（5）施工时气温宜在5以上，五级风以上不得施工。3、工艺流程基层验收隔热保温防水层施工铺贴耐碱玻纤网格布水泥砂浆保护层施工养护4、CZ-1型隔热
12、保温防水层施工方法（1）CZ-1型材料中A、B、C三组份材料的配合比为：A组份料100kg:B组份料40kg:C组份料400L。先将25kg30kg水加入搅拌机中，然后加入A组份料，搅拌2分钟，再加入B组份料，继续搅拌23分钟，最后加入C组份材料，搅拌35分钟，让三组份材料充分搅拌均匀；配制好的CZ-1型材料须在24小时内使用。（2）将搅拌好的CZ-1型产品均匀密实地抹在作业面层上，粉抹施工前，采用设计要求厚度的板条（金属条）为抹灰冲筋，保证厚度准确，粉抹应平整压实，然后用杠尺刮平，用抹板局部添补平整。（3）CZ-1型产品施工时，在其膏料面层同步进行4mm4mm规格耐碱玻纤网格布的铺贴，并用抹
13、板再赶压膏面，让膏浆泛出，压实抹平收光，耐碱玻纤网格布平整无皱折，搭接宽度30mm。5、水泥砂浆保护层施工方法（1）水泥砂浆保护层配制，材料为强度等级为42.5水泥:中粗砂按1:5（重量比）比例，同时在每立方水泥砂浆中加入1kg聚丙纤维进行配制（即50kg水泥加入100g125g聚丙纤维）。（2）配制的水泥砂浆须搅拌均匀，搅拌时间为35分钟。（3）在CZ-1型隔热保温防水层及耐碱玻纤网格布压平施工完毕后，同步在前一段网面上铺抹20mm厚水泥砂浆保护层，用木搓板压平搓毛即可。（4）水泥砂浆保护层施工过程中应按不大于4m6m的尺寸留设温度变形缝。6、成品保护（1）严禁施工作业人员穿硬底带跟鞋上岗，
14、砂浆保护层施工后视作业面的温度浇水湿润养护。（2）屋面保护层实干前应防止撞击、踩踏，保证施工过程中不对前道工序造成破坏。（3）严禁其他工种对隔热保温防水层进行破坏性的施工。（四）铝合金门窗安装1、施工材料及主要机具准备（1）铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。（2）铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。（3）防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。（4）325号以上水泥；中砂按要求备齐。（5）与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好。并做好防腐处理。（6）焊条的规格
15、、型号应与所熄的焊件相符，且应有出厂合格证。（7）嵌缝材料、密封膏的品种、型号应符合设计要求。（8）防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。（9）密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。 （10）主要机具：铝合金切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。2、作业条件（1）结构质量经验收后达到合格标准，工种之间办理了交接手续。（2）按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。 （3）检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。（4）铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型
