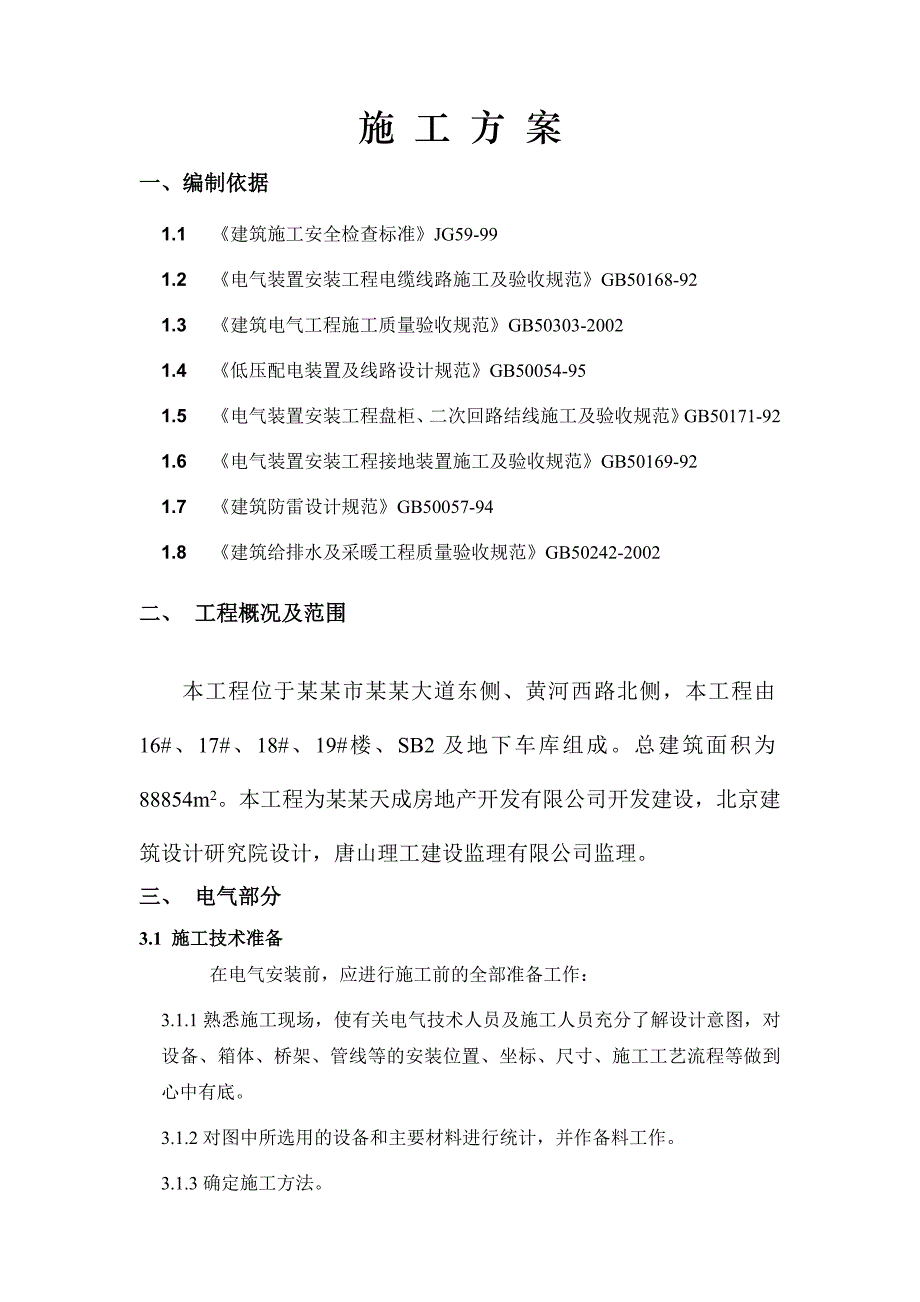

1、施 工 方 案一、编制依据1.1 建筑施工安全检查标准JG59-991.2 电气装置安装工程电缆线路施工及验收规范GB50168-921.3 建筑电气工程施工质量验收规范GB50303-20021.4 低压配电装置及线路设计规范GB50054-951.5 电气装置安装工程盘柜、二次回路结线施工及验收规范GB50171-921.6 电气装置安装工程接地装置施工及验收规范GB50169-921.7 建筑防雷设计规范GB50057-941.8 建筑给排水及采暖工程质量验收规范GB50242-2002二、 工程概况及范围本工程位于某某市某某大道东侧、黄河西路北侧，本工程由16#、17#、18#、19#

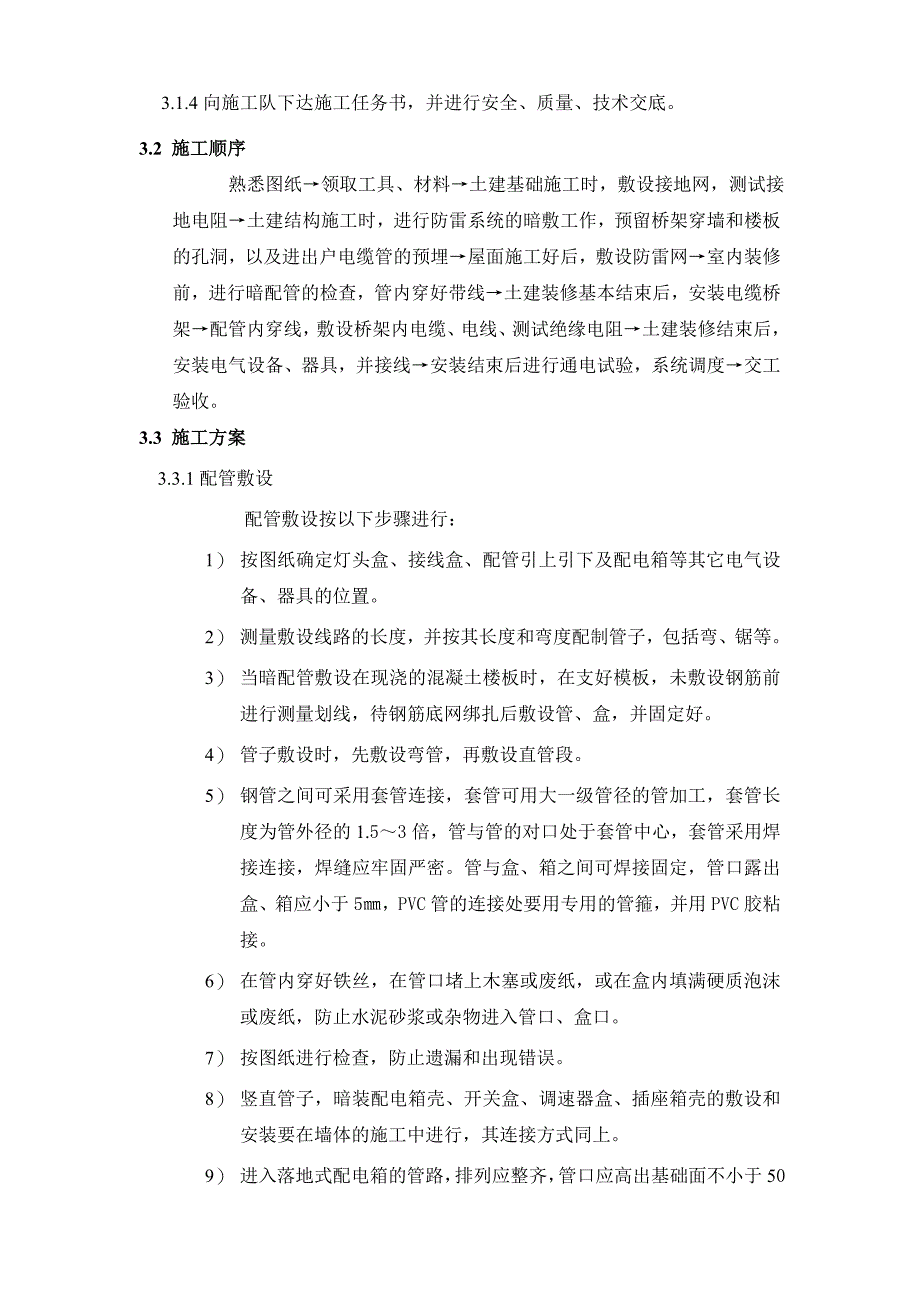

2、楼、SB2及地下车库组成。总建筑面积为88854m2。本工程为某某天成房地产开发有限公司开发建设，北京建筑设计研究院设计，唐山理工建设监理有限公司监理。三、 电气部分3.1 施工技术准备在电气安装前，应进行施工前的全部准备工作：3.1.1熟悉施工现场，使有关电气技术人员及施工人员充分了解设计意图，对设备、箱体、桥架、管线等的安装位置、坐标、尺寸、施工工艺流程等做到心中有底。3.1.2对图中所选用的设备和主要材料进行统计，并作备料工作。3.1.3确定施工方法。3.1.4向施工队下达施工任务书，并进行安全、质量、技术交底。3.2 施工顺序 熟悉图纸领取工具、材料土建基础施工时，敷设接地网，测试接地
3、电阻土建结构施工时，进行防雷系统的暗敷工作，预留桥架穿墙和楼板的孔洞，以及进出户电缆管的预埋屋面施工好后，敷设防雷网室内装修前，进行暗配管的检查，管内穿好带线土建装修基本结束后，安装电缆桥架配管内穿线，敷设桥架内电缆、电线、测试绝缘电阻土建装修结束后，安装电气设备、器具，并接线安装结束后进行通电试验，系统调度交工验收。3.3 施工方案3.3.1配管敷设配管敷设按以下步骤进行：1） 按图纸确定灯头盒、接线盒、配管引上引下及配电箱等其它电气设备、器具的位置。2） 测量敷设线路的长度，并按其长度和弯度配制管子，包括弯、锯等。3） 当暗配管敷设在现浇的混凝土楼板时，在支好模板，未敷设钢筋前进行测量划线
4、，待钢筋底网绑扎后敷设管、盒，并固定好。4） 管子敷设时，先敷设弯管，再敷设直管段。5） 钢管之间可采用套管连接，套管可用大一级管径的管加工，套管长度为管外径的1.53倍，管与管的对口处于套管中心，套管采用焊接连接，焊缝应牢固严密。管与盒、箱之间可焊接固定，管口露出盒、箱应小于5，PVC管的连接处要用专用的管箍，并用PVC胶粘接。6） 在管内穿好铁丝，在管口堵上木塞或废纸，或在盒内填满硬质泡沫或废纸，防止水泥砂浆或杂物进入管口、盒口。7） 按图纸进行检查，防止遗漏和出现错误。8） 竖直管子，暗装配电箱壳、开关盒、调速器盒、插座箱壳的敷设和安装要在墙体的施工中进行，其连接方式同上。9） 进入落地

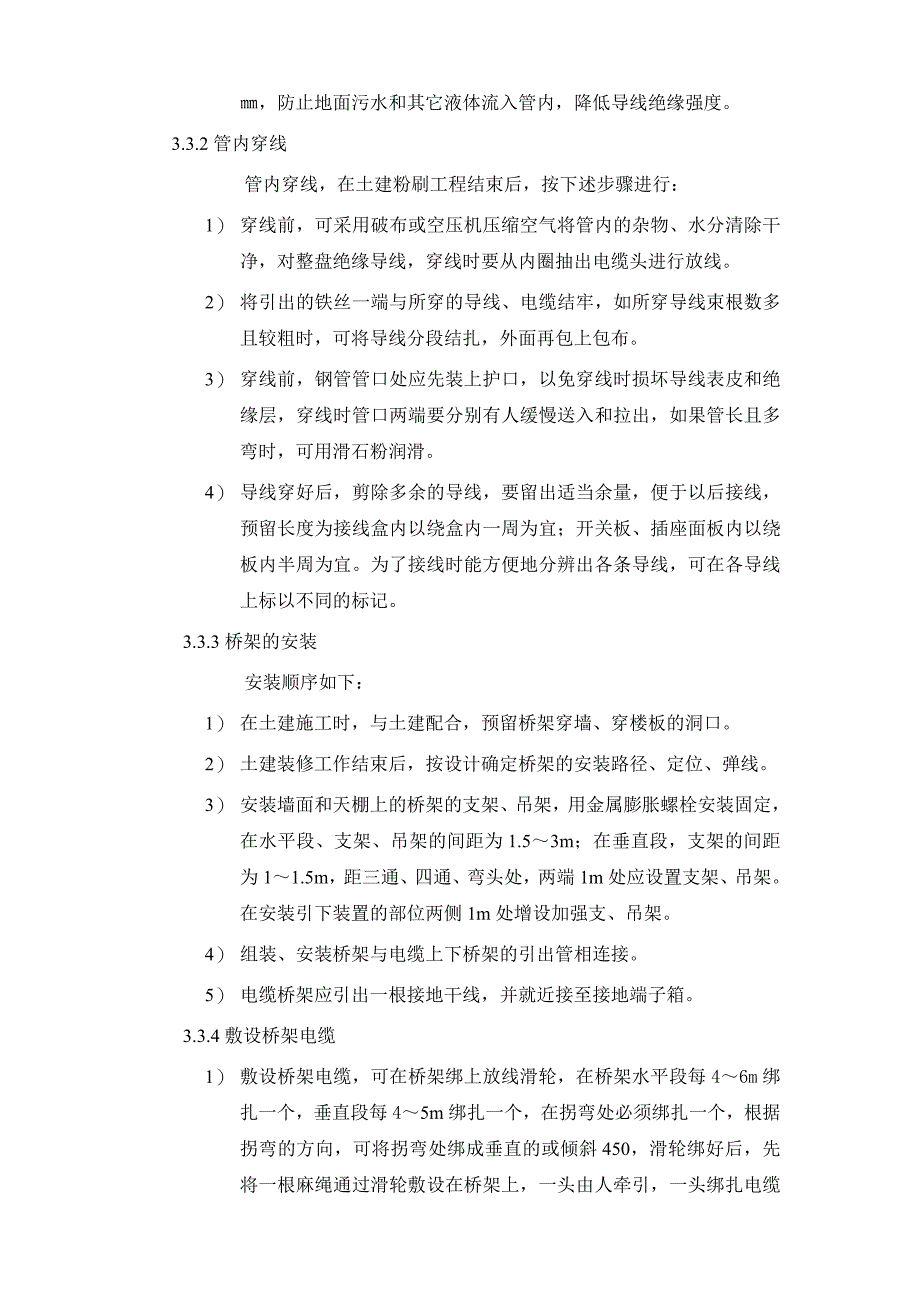

5、式配电箱的管路，排列应整齐，管口应高出基础面不小于50，防止地面污水和其它液体流入管内，降低导线绝缘强度。3.3.2管内穿线管内穿线，在土建粉刷工程结束后，按下述步骤进行：1） 穿线前，可采用破布或空压机压缩空气将管内的杂物、水分清除干净，对整盘绝缘导线，穿线时要从内圈抽出电缆头进行放线。2） 将引出的铁丝一端与所穿的导线、电缆结牢，如所穿导线束根数多且较粗时，可将导线分段结扎，外面再包上包布。3） 穿线前，钢管管口处应先装上护口，以免穿线时损坏导线表皮和绝缘层，穿线时管口两端要分别有人缓慢送入和拉出，如果管长且多弯时，可用滑石粉润滑。4） 导线穿好后，剪除多余的导线，要留出适当余量，便于以后
6、接线，预留长度为接线盒内以绕盒内一周为宜；开关板、插座面板内以绕板内半周为宜。为了接线时能方便地分辨出各条导线，可在各导线上标以不同的标记。3.3.3桥架的安装安装顺序如下：1） 在土建施工时，与土建配合，预留桥架穿墙、穿楼板的洞口。2） 土建装修工作结束后，按设计确定桥架的安装路径、定位、弹线。3） 安装墙面和天棚上的桥架的支架、吊架，用金属膨胀螺栓安装固定，在水平段、支架、吊架的间距为1.53m；在垂直段，支架的间距为11.5m，距三通、四通、弯头处，两端1m处应设置支架、吊架。在安装引下装置的部位两侧1m处增设加强支、吊架。4） 组装、安装桥架与电缆上下桥架的引出管相连接。5） 电缆桥架
7、应引出一根接地干线，并就近接至接地端子箱。3.3.4敷设桥架电缆1） 敷设桥架电缆，可在桥架绑上放线滑轮，在桥架水平段每46m绑扎一个，垂直段每45m绑扎一个，在拐弯处必须绑扎一个，根据拐弯的方向，可将拐弯处绑成垂直的或倾斜450，滑轮绑好后，先将一根麻绳通过滑轮敷设在桥架上，一头由人牵引，一头绑扎电缆牵引网套。2） 确定电缆敷设的起点，应根据电缆桥架敷设路线、电缆盘运输条件、支盘场地等决定。粗电缆每次可敷设一根，较细电缆一次可以敷设24根。3） 敷设电缆时，拉力要均匀，桥架上应有调整滑轮，以防止电缆滑出滑轮，扭结在一起。当电缆较长时，可以在中间为起点，向两头敷设，这时电缆长度一定要测量准。4
8、） 电缆敷设在桥架上后，应立即开始整理，使电缆松驰地沿直线方面摆放在桥架上，在建筑物伸缩缝处应摆放成S型，电缆摆设进、转弯处应紧松一致。5） 电缆整理好后，在35m用塑料绑扎带绑扎一次，并应使桥架上电缆平等整洁。3.3.5电气器具的安装1） 灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。2） 吸顶灯、安全出口标志灯、疏散指示灯、荧光灯，根据灯具、器具情况，用机螺丝固定于灯头盒上或用木螺丝加塑料胀管固定于顶棚或墙壁上，灯具等器具的底座应盖住灯头盒。3） 吊顶上安装的灯具要与吊顶安装人员相配合，灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应
9、紧贴在顶棚面上，矩形灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于5。4） 插座的安装应符合本图纸的设计要求，同一场所安装的插座高度应一致，最大偏差不应大于3，暗装的插座应采用专用盒，专用盒的四周不应有空隙，且盖板应端正并紧贴墙面，安装时，先将盒内甩出的导线与面板连接好，再将面板堆入盒内，对正盒眼，用机螺丝固定牢固，并装好装饰帽面板的固定应端正，并与墙面或地面平齐。5） 安装在同一建筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活，接触可靠，安装的位置应按图纸设计的要求安装，其安装高度差不应大于5，开关盒和面板的安装与插座的安装方法相同。3.3.6落地式高低压配电柜、配
10、电箱1） 落地式高低压配电柜、箱在土建施工地面时，按图纸位置预先埋设，固定基础型钢的底板，待安装基础型钢时，将型钢与底板焊接。2） 根据设计要求的安装高度，基础型钢选用适当型号的槽钢制作，制作时先将有弯的槽钢板平、校直，再按配电柜、箱尺寸加工好，并进行防锈处理。3） 安装基础型钢时，应用水平尺找正，按照设计、基础型钢顶部应高出室内抹平后的地面10。4） 基础型钢至少有24个点用-404镀锌扁多则分别与接地网连接，焊好后，基础型钢外露部分要除锈、刷漆。5） 暗配电箱、控制箱的安装暗配电箱、控制箱安装在墙面装修前，其配电箱高度为1.5米，控制箱高度为1.5米，户内配电箱高度1.8米，其箱体面部要与
11、暗面平齐。3.3.7电缆头的制作与端接1） 电缆端接前进行电缆绝缘测试。2） 电缆端接前进行校线，检查导线的连续性。3） 电缆头制作端接，参照电气装置安装工程电缆线路施工验收规范（GB50168-92）4） 配电室至各层动力、照明箱的进线电缆都采用热缩护套进行密封保护，压接模具与铜鼻子配合恰当。压缩比应符合要求，压接后应将端子上的凸痕修理光滑，不得残留毛刺，电缆终端处的金属护层必须接地良好。5） 箱内接线出线必须接在开关的下端，并标明用电回路名称或在箱内贴其箱的系统接线图。6） 螺口灯头的接线，相线应接在中心触点的端子上，零线应接在螺纹的端子上。7） 单相两孔插座，插座的右孔或上孔与相线相接，
12、左孔或下孔与零线相接，单相三孔插座面对插座的右孔与相线相接，左孔与零线相接。8） 开关应有相线控制。3.3.8防雷接地网的安装1) 大楼基础钢筋绑扎时，按设计、焊接，具体和基础梁内钢筋，焊好至配电房、弱电机房、消防控制中心、电梯井和电气竖井的接地端子箱和配电房的总等电位箱采用-404镀锌扁钢相连接。基础地梁钢筋和引下线与室外接地网连接。2) 将作为防雷引下线的混凝土内两根大于16以上柱内钢筋与基础钢筋相焊接。3) 在设计选定的建设物正前方，在离室外地平0.5米处设3处测试点，在室外地坪-0.5m深处焊好预留人工接地网的连接钢板接地钢板。4) 在大楼基坑回填至室外0m时，测量其接地电阻，若接地电
13、阻值不小于1欧姆，则增大人工接地极。5) 墙面施工好时，安装等电位端子箱，敷设入箱接地干线。6) 配电室电气柜施工好后，敷设室内的明敷接地干线扁钢或铜排。7) 屋顶女儿墙，屋檐绑扎钢筋时，敷设女儿墙，屋檐上避雷线支架，将柱内引下线，钢筋引上屋顶。8) 屋面施工好后，敷设屋面避雷网并与女儿墙上预留引下干线相焊接，避雷棉及支撑的焊点外涂刷银粉漆。9) 所有凸出屋面的金属构筑物及金属管道均与避雷带可靠焊接。10) 本工程接地型式采用TN-S系统。3.4系统调试安装和线缆端接工作结束后，即可按设备、器具的产品说明书和系统设计要求进行单体调校和系统调试。3.5系统交工安装工作结束，并经单位调试和系统调试
14、合格后，提交业主进行系统投运和移交工作。四、 给排水部分4.1 施工准备4.1.1施工准备与认识单项工程开工前的施工准备是单位工程在正式开工前所进行的一切准备工作，其目的是为施工项目创造必要施工条件，是保证工程施工与安装顺利进行的重要环节，它直接影响工程的施工速度，质量、生产效率以及经济效益，因此，必须十分重视，认真做好工程开工前的各项准备。4.1.2配合与准备该项工程的施工准备首先配合土建工程，对该工程的给水、排水，在施工安装中的一切预留孔、预埋管件、套管，根据设计文件的要求和规范，有准备的进行，预埋、预留与预制的准备。因该项工程的土建施工周期长，故施工准备工作不能一次性的结束，并要随着整个
15、工程的各个施工阶段与各分部分项工程的先后，开工之前，也都有相应的准备工作，准备工作贯穿着整个工程建设的全过程，并且在每个阶段的准备都有不同的内容和要求，所以施工准备工作必须落实专责人员，指定出施工准备工作的计划和时间，有规划、有顺序的提前做好每项单位工程施工准备，以排除在施工中出现的一切问题。4.1.3施工准备顺序施工项目投标施工组织落实施工人员准备施工工具设备准备项目材料预算主材采购准备构配件、阀门采购准备支、吊、架加工与采购准备安装准备现场仓库、施工场地准备现场用水用电物资、材料、人员进场准备。4.1.4施工组织机构施工项目确定以后，必须首先确定建立项目施工的领导机构人员，有项目领导指定组织机构与人选，建立有施工经验，有开拓精神和工作效率高的工地领导班子，进行该项目的组织设计，编制并建立精干的施工班组，根据工程的施工工期和施工组织方式，确定合理的劳动组织和班组承包方式，建立相应的专业安装队伍，以班组安装单位落实施工任务，并根据施工文件的设计要求和技术质量要求，以单位工程施工安装的技术专业工种，确定班组内的专业技术人员，使班组的专业与工种合理配合，使技工与普工在班组内合理搭配。4.1.5施工安装组织准备集结施工力量，组织劳动进场，项目领导机构与施工班组机构确定之后，
