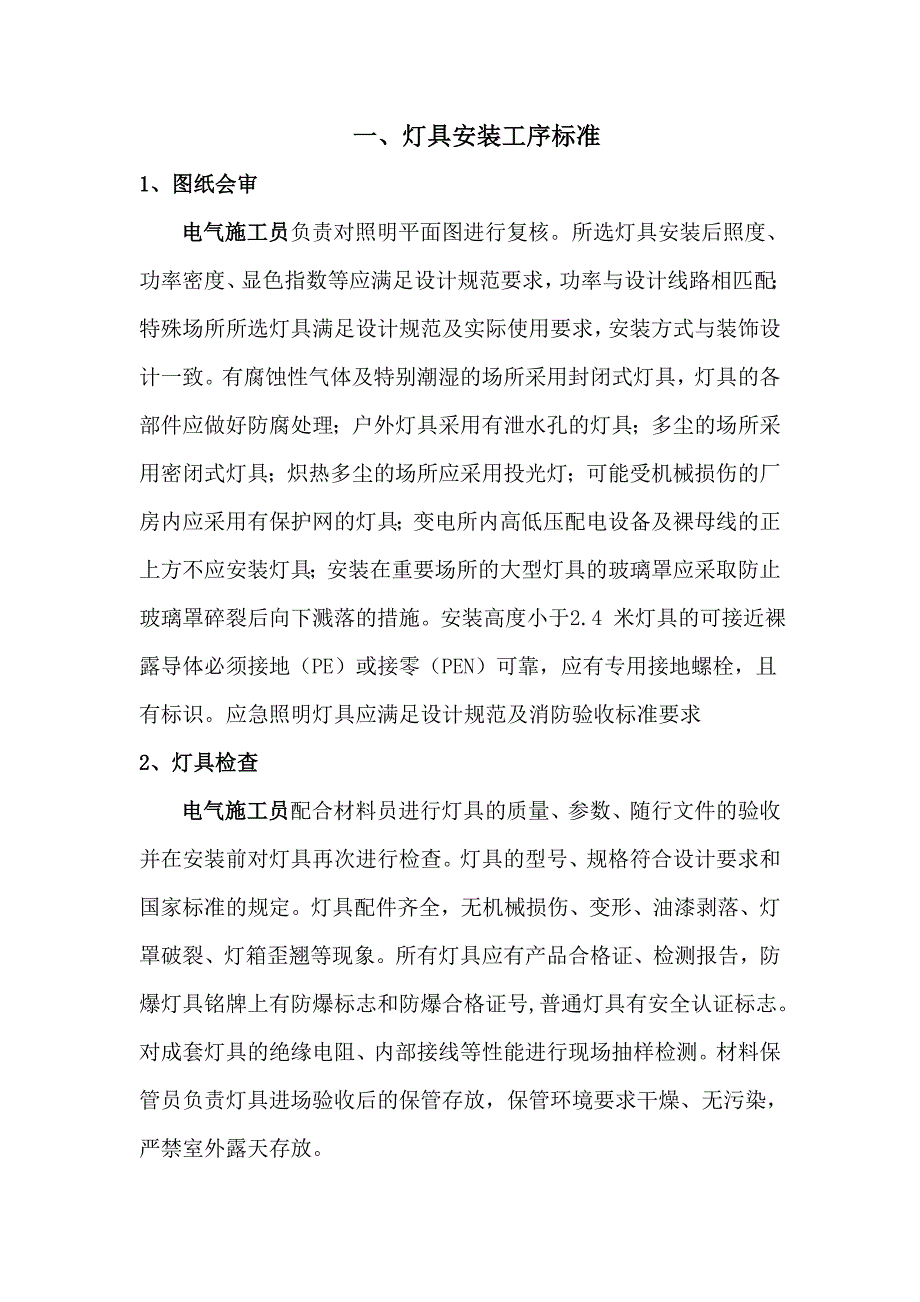

1、一、灯具安装工序标准1、图纸会审电气施工员负责对照明平面图进行复核。所选灯具安装后照度、功率密度、显色指数等应满足设计规范要求，功率与设计线路相匹配；特殊场所所选灯具满足设计规范及实际使用要求，安装方式与装饰设计一致。有腐蚀性气体及特别潮湿的场所采用封闭式灯具，灯具的各部件应做好防腐处理；户外灯具采用有泄水孔的灯具；多尘的场所采用密闭式灯具；炽热多尘的场所应采用投光灯；可能受机械损伤的厂房内应采用有保护网的灯具；变电所内高低压配电设备及裸母线的正上方不应安装灯具；安装在重要场所的大型灯具的玻璃罩应采取防止玻璃罩碎裂后向下溅落的措施。安装高度小于2.4 米灯具的可接近裸露导体必须接地（PE）或接

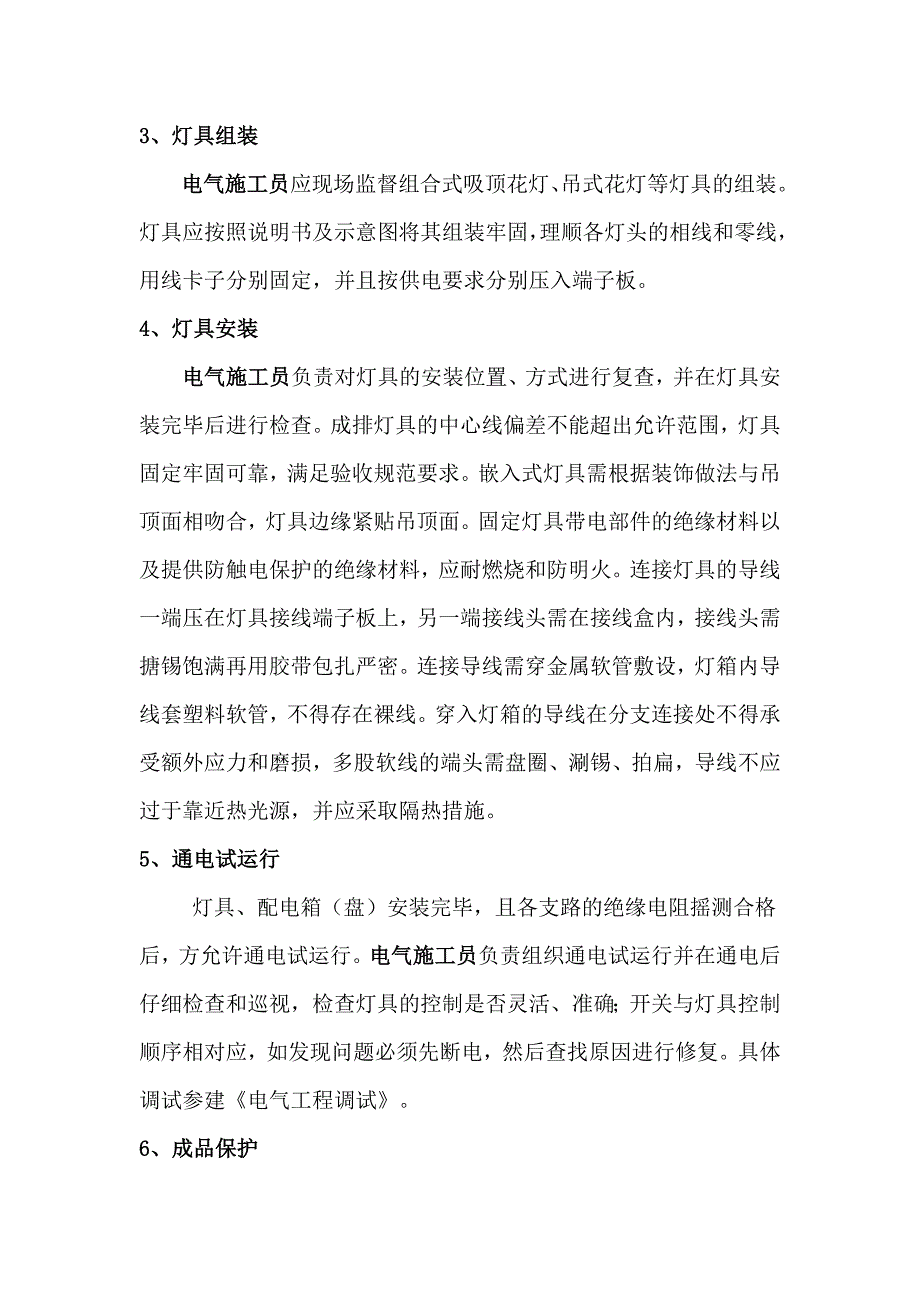

2、零（PEN）可靠，应有专用接地螺栓，且有标识。应急照明灯具应满足设计规范及消防验收标准要求2、灯具检查电气施工员配合材料员进行灯具的质量、参数、随行文件的验收并在安装前对灯具再次进行检查。灯具的型号、规格符合设计要求和国家标准的规定。灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。所有灯具应有产品合格证、检测报告，防爆灯具铭牌上有防爆标志和防爆合格证号,普通灯具有安全认证标志。对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。材料保管员负责灯具进场验收后的保管存放，保管环境要求干燥、无污染，严禁室外露天存放。3、灯具组装电气施工员应现场监督组合式吸顶花灯、吊式花灯等灯具
3、的组装。灯具应按照说明书及示意图将其组装牢固，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。4、灯具安装电气施工员负责对灯具的安装位置、方式进行复查，并在灯具安装完毕后进行检查。成排灯具的中心线偏差不能超出允许范围，灯具固定牢固可靠，满足验收规范要求。嵌入式灯具需根据装饰做法与吊顶面相吻合，灯具边缘紧贴吊顶面。固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。连接灯具的导线一端压在灯具接线端子板上，另一端接线头需在接线盒内，接线头需搪锡饱满再用胶带包扎严密。连接导线需穿金属软管敷设，灯箱内导线套塑料软管，不得存在裸线。穿入灯箱的导线在分支连接处

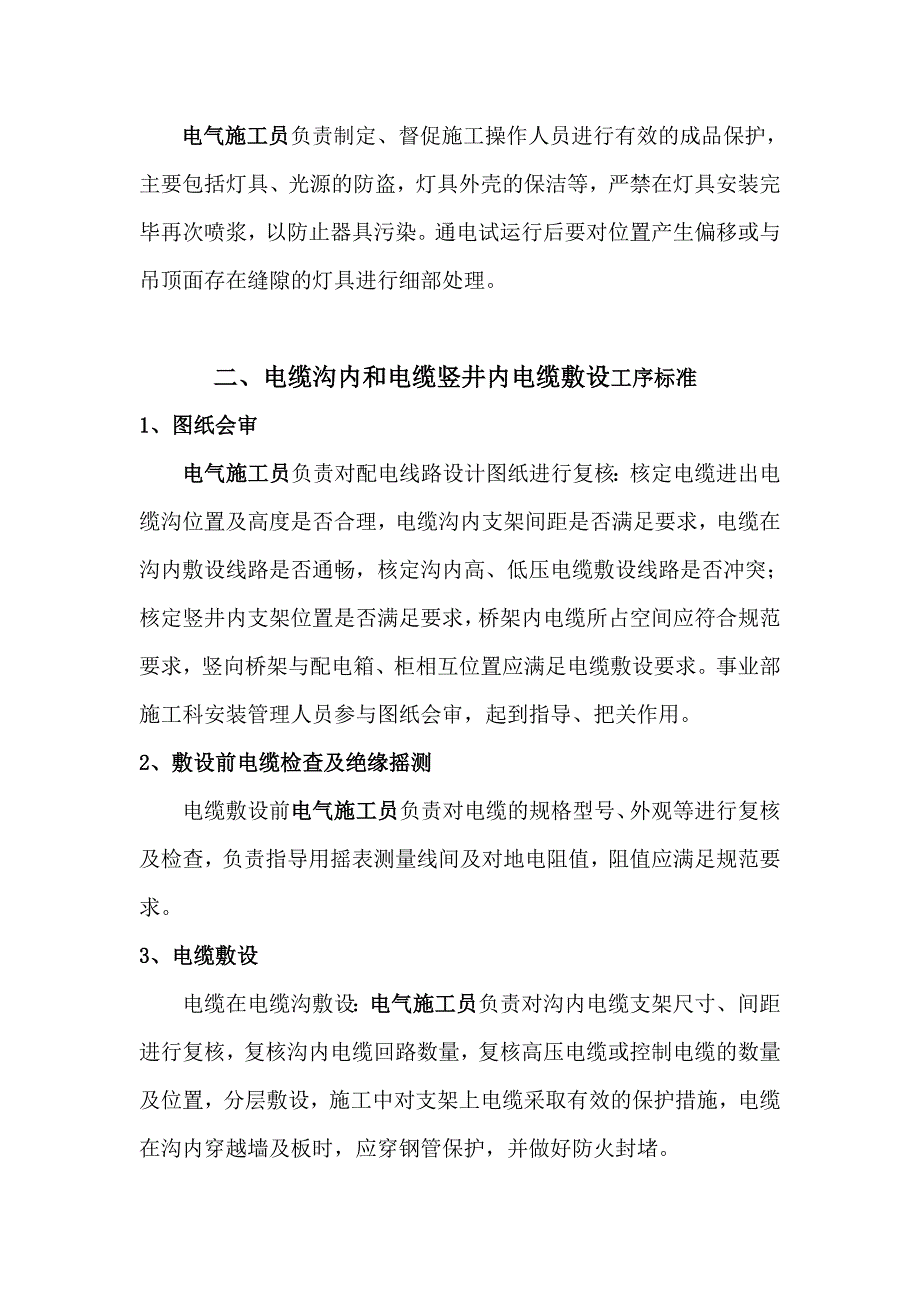

4、不得承受额外应力和磨损，多股软线的端头需盘圈、涮锡、拍扁，导线不应过于靠近热光源，并应采取隔热措施。5、通电试运行灯具、配电箱（盘）安装完毕，且各支路的绝缘电阻摇测合格后，方允许通电试运行。电气施工员负责组织通电试运行并在通电后仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。具体调试参建电气工程调试。6、成品保护电气施工员负责制定、督促施工操作人员进行有效的成品保护，主要包括灯具、光源的防盗，灯具外壳的保洁等，严禁在灯具安装完毕再次喷浆，以防止器具污染。通电试运行后要对位置产生偏移或与吊顶面存在缝隙的灯具进行细部处理。二、电缆
5、沟内和电缆竖井内电缆敷设工序标准1、图纸会审电气施工员负责对配电线路设计图纸进行复核：核定电缆进出电缆沟位置及高度是否合理，电缆沟内支架间距是否满足要求，电缆在沟内敷设线路是否通畅，核定沟内高、低压电缆敷设线路是否冲突；核定竖井内支架位置是否满足要求，桥架内电缆所占空间应符合规范要求，竖向桥架与配电箱、柜相互位置应满足电缆敷设要求。事业部施工科安装管理人员参与图纸会审，起到指导、把关作用。2、敷设前电缆检查及绝缘摇测电缆敷设前电气施工员负责对电缆的规格型号、外观等进行复核及检查，负责指导用摇表测量线间及对地电阻值，阻值应满足规范要求。3、电缆敷设电缆在电缆沟敷设：电气施工员负责对沟内电缆支架尺
6、寸、间距进行复核，复核沟内电缆回路数量，复核高压电缆或控制电缆的数量及位置，分层敷设，施工中对支架上电缆采取有效的保护措施，电缆在沟内穿越墙及板时，应穿钢管保护，并做好防火封堵。电缆在竖井内敷设：电气施工员负责对电缆竖向支架（桥架）的结构形式、固定方式进行复核，支架设置及桥架跨接应符合规范要求，支架（桥架）的垂直度应符合规范要求，电缆宜自上而下敷设，敷设时应有可靠的保护措施，电缆敷设时应逐根固定，敷设完毕后应对每层穿板处进行有效的防火封堵。4、悬挂标志牌电气施工员负责指导沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，标志牌注明电缆规格型号、回路编号及电压等级。5、检
7、查电气施工员负责对已施工完电缆进行检查，电缆沟内电缆施工完毕后应立即将沟盖板盖好，竖向桥架盖板应齐全，防止损坏和污染。6、成品保护电气施工员负责制定成品保护措施，督促施工操作人员进行有效的成品保护并加强巡视。电缆敷设验收合格后，电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁，防止其他专业施工对电缆造成损伤。三、电缆桥架安装和桥架内电缆敷设工序主要控制项目主要控制内容及目标责任人相关责任人施工准备图纸会审桥架的材质、桥架的形式是否明确、规格、型号是否齐全；桥架的安装坐标、标高是否明确、设计走向是否合理，与其它专业设备、管道等是否冲突；桥架穿越楼板、墙体（剪力墙）有无预留洞图、洞口尺寸、坐标、
8、标高是否明确、合理。与其它专业是否冲突；桥架内电缆规格型号明确、设计走向是否合理，桥架内导线、电缆的总截面是否符合施工验收规范规定。电气施工员总工组织、安装副经理共同参与，施工员为主桥架排列会同其它相关专业进行竖井、走廊、吊顶内桥架、管线的综合排列，并绘制相应图纸经各方签字认可，并严格按其施工施工员安装副经理组织，相关专业施工员、分包队伍负责人参与，施工员为主材料准备编制材料总计划、进场计划电气施工员施工员编制、安装副经理审批材料批价、招标（或协助建设单位进行材料招标）材料科长材料科长组织，安装副经理参与并协助，材料科长为主材料进场验收电气施工员材料科长组织，安装副经理施工员共同参与，电气施工
9、员为主。技术交底进行书面技术（安全）交底，交底内容要全面，有针对性及可操作性。要与工程实际相符。电气施工员施工员编制、安装副经理审批洞口预留技术复核对预留洞图纸进行复核，确保预留洞洞口尺寸正确，坐标、标高准确无误。无遗漏。电气施工员安装副经理检查，督促洞口预留协助土建施工员进行洞口预留（边长小于300MMM的洞口由安装队伍预留）。土建、电气施工员总工、安装副经理检查、督促检查复核在浇筑混凝土前对预洞口再次复核，确保预留洞口尺寸正确、坐标标高准确无误，无遗漏。在浇筑混凝土过程当中加工强检查，确保预留洞口无变形，无位移。土建、电气施工员总工、安装副经理检查、督促洞口防护对预留口按要求进行安全防护电
10、气施工员、安全员安全员组织、施工员参与，安装副经理协助桥架安装定位放线严格按照设计图纸、技术交底、工艺操作规程施工，并符合施工验收规范及质量检验评定标准的规定。电气施工员安装副经理检查，督促支撑架安装桥架组装安装桥架接地 电缆敷设电缆敷设严格按照设计图纸、技术交底、工艺操作规程施工，并符合施工验收规范及质量检验评定标准的规定。电气施工员安装副经理检查，督促电缆绑扎固定绝缘摇测挂牌标识洞口封堵普通穿墙洞口的封堵按要求对穿墙洞口进行封堵并符合施工验收规范及质量检验评定标准的规定。电气施工员安装副经理检查，督促防火封堵对于有防火要求的部位须进行防火封堵并符合施工验收规范及质量检验评定标准的规定。满足
11、消防验收规范的要求。电气施工员安装副经理检查，督促成品保护桥架及电缆的保护对已安装完成的电缆桥架及电缆采取有效的保护措施。电气施工员安装副经理检查，督促其它已完工程的保护在施工过程当中对其它已完工程采取有效的保护措施电气施工员安装副经理检查，督促资料收集整理编制资料资料编写及时、准确、完整电气施工员安装副经理检查，督促收集整理四、电缆头制作、接线和线路绝缘测试工序标准1、图纸会审。电气施工员负责对电气安装设计图纸进行复核：电缆的型号规格，电缆头的制作方法是否便于施工。配电箱外形尺寸是否便于电缆头制作安装。必要时事业部施工科安装管理人员参与图纸会审，起到指导、把关作用。2、电缆头制作安装。操作人
12、员要持证上岗，电气施工员会同劳务管理员检查其上岗证情况。施工前，电气施工员要同电缆头制作人员进行图纸复核，确认电缆敷设准确无误。并现场督促其制作第一个电缆头，现场进行技术指导。确认合格后方可进行批量施工，批量施工时电气施工员要随时检查，发现问题及时处理。3、接线。首次施工时电气施工员要现场督促指导，保证箱体内的进出导线整齐美观。批量施工时随时检查。4、线路绝缘测试。线路绝缘测试时电气施工员必须在场，具体操作人员不能少于2人。并会同专业监理人员做好绝缘测试数据的记录及整理。该资料做为现场第一手资料需各方会签，并做为重要竣工资料存档。5、成品保护。电气施工员负责制定、督促施工操作人员进行有效的成品
13、保护，包括电缆的防盗、钥匙管理，箱柜体的外保护等。五、电线电缆穿管敷设工序标准1、图纸会审电气施工员负责对电气设计图纸进行复核：核定箱柜位置、回路、电线电缆规格、型号，并满足操作要求；核定所特殊要求回路配线；控制回路准确、三相电流平衡分布；与消防、楼控、电梯等系统配线型号无误。不同电压等级、交流直流电缆不得在同一回路，事业部施工科安装管理人员参与图纸会审，起到指导、把关作用。2、电线电缆穿管前扫管电气施工员负责电线、电缆穿管钱扫管的现场监督、检查。保证管内无杂物及积水。3、管内穿线电气施工员负责根据设计要求及现场情况指导操作，分回路逐路穿线，穿线前检查导管护口是否齐全，电线电缆进入配电箱应依据
14、规范要求预留正确长度，配电箱内线色清晰正确，绑扎整齐，电气施工员及质检员在穿线过程中进行检查，并对穿线完成部位进行电阻测试，并形成资料记录。4、电缆电线接头处理电气施工员负责电缆电线接头处理的全过程。电线接头绑扎搪锡处理方法正确，搪锡要求饱满，接头绝缘处理方式满足规范要求。电缆头的制作满足材料要求和规范规定。接头制作完成后进行绝缘测试。5、检查电线电缆敷设完毕，电气施工员负责进行整体检查，绝缘检测、回路核对、检查无误后方可进行接线压线工序。6、电线、电缆压接电气施工员负责电线、电缆压接的全过程，并做好施工记录。线、缆和电器元件的压接必须和设计要求保持一致，。同一端子不得压接两根以上线、缆，压接
15、的紧固件齐全，并根据回路进行标识。7、成品保护电气施工员负责制定、督促施工操作人员进行有效的成品保护，制定合理的巡查机制，包括电缆电线的防盗、配电箱及分户门钥匙管理，电线电缆接头部位的检查保护等。六、风管部件和消音器制作工序标准1、图纸会审。通风施工员负责对通风系统设计图纸进行复核。核对风管部件和消音器材质、位置及尺寸是否合理，并能否满足系统要求；核对安装高度符合要求；事业部施工科安装管理人员参与图纸会审，起到指导、把关作用。2、 施工方案和技术交底的编制通风施工员负责编制风管部件和消音器制作施工方案和技术交底，并由通风施工员向操作工人进行现场交底，尤其对风管部件和消音器的制作尺寸，采用的技术标准、连接方法进行明确交底，并做好“施工技术交底记录”。3、 材料、加工设备和加工场地的准备风管部件和消音器制作需用的加工设备、制作材料以及外购材料由通风施工员负责编制物资计划，项目经理审批，材料主管负责采购。通风施工员配合材料员进行材料的材质、厚度、规格型号、随行文件的验
