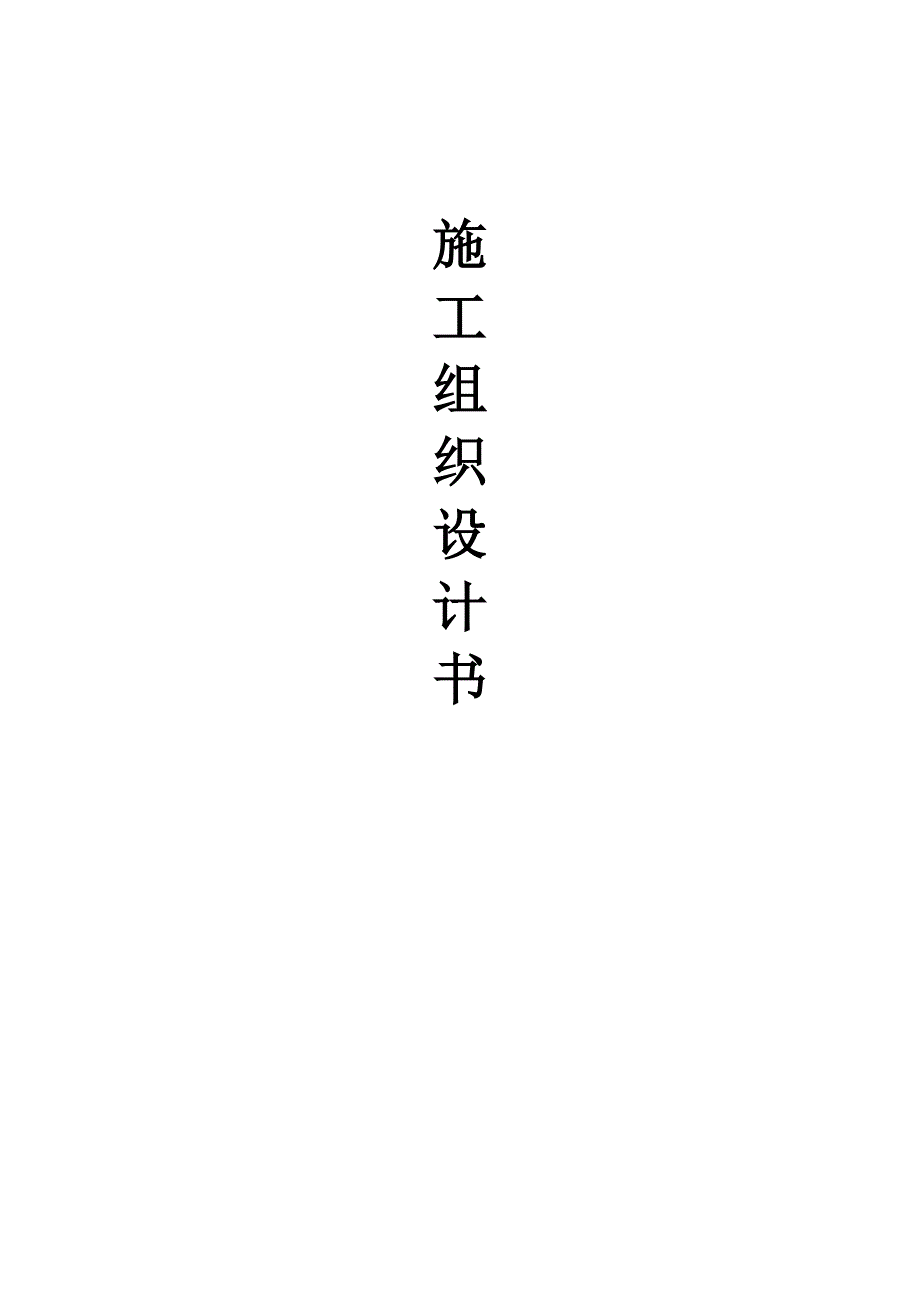

安防施工组织设计书.doc_第1页
第1页 / 共21页

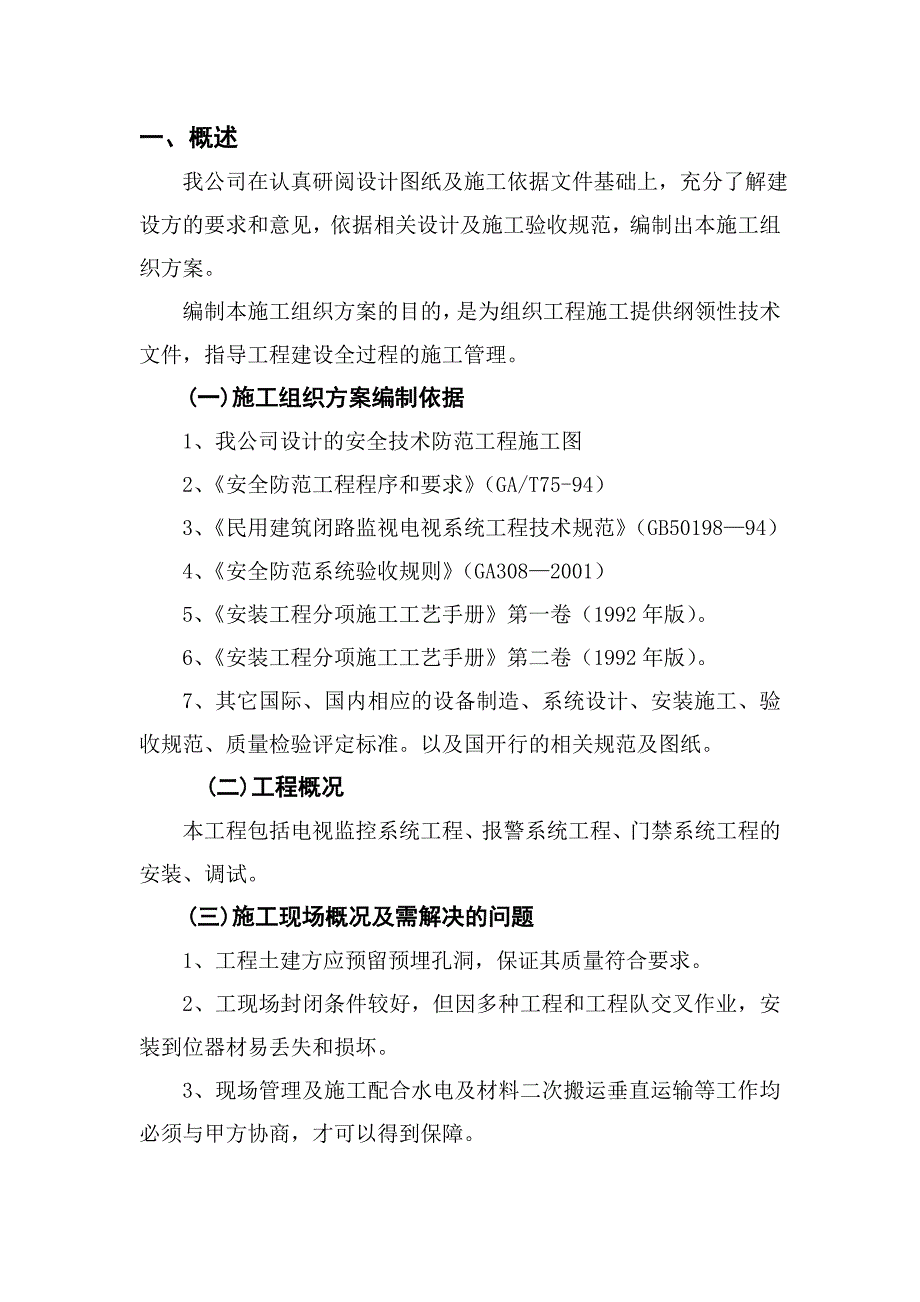

安防施工组织设计书.doc_第2页
第2页 / 共21页

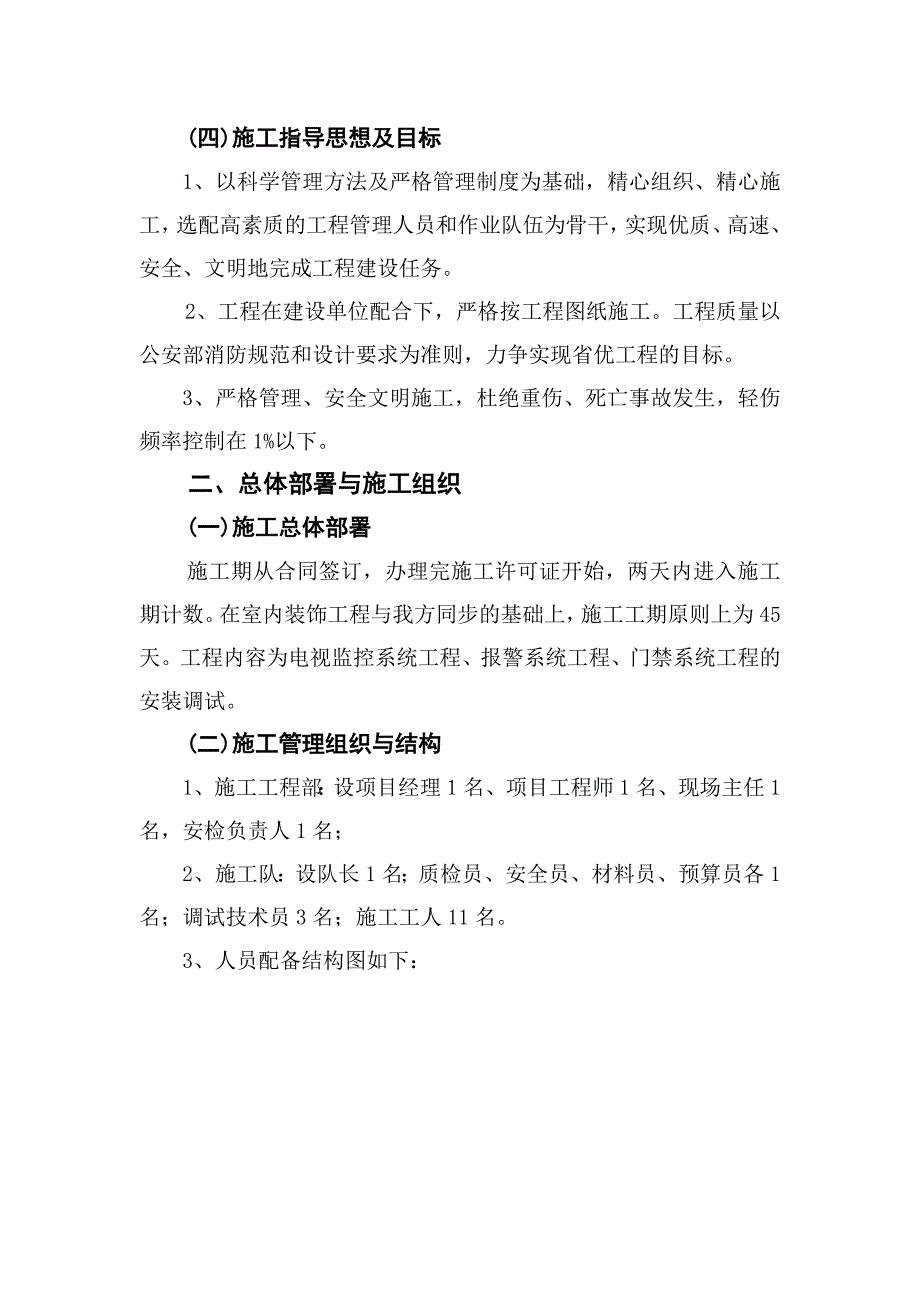

安防施工组织设计书.doc_第3页
第3页 / 共21页
安防施工组织设计书.doc_第4页
第4页 / 共21页
安防施工组织设计书.doc_第5页
第5页 / 共21页
安防施工组织设计书.doc_第6页
第6页 / 共21页
安防施工组织设计书.doc_第7页
第7页 / 共21页
安防施工组织设计书.doc_第8页
第8页 / 共21页
安防施工组织设计书.doc_第9页
第9页 / 共21页
安防施工组织设计书.doc_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《安防施工组织设计书.doc》由会员分享,可在线阅读,更多相关《安防施工组织设计书.doc(21页珍藏版)》请在第壹文秘上搜索。

1、施工组织设计书一、概述 我公司在认真研阅设计图纸及施工依据文件基础上,充分了解建设方的要求和意见,依据相关设计及施工验收规范,编制出本施工组织方案。编制本施工组织方案的目的,是为组织工程施工提供纲领性技术文件,指导工程建设全过程的施工管理。(一)施工组织方案编制依据1、我公司设计的安全技术防范工程施工图2、安全防范工程程序和要求(GA/T75-94)3、民用建筑闭路监视电视系统工程技术规范(GB5019894)4、安全防范系统验收规则(GA3082001)5、安装工程分项施工工艺手册第一卷(1992年版)。6、安装工程分项施工工艺手册第二卷(1992年版)。7、其它国际、国内相应的设备制造、系

2、统设计、安装施工、验收规范、质量检验评定标准。以及国开行的相关规范及图纸。 (二)工程概况本工程包括电视监控系统工程、报警系统工程、门禁系统工程的安装、调试。(三)施工现场概况及需解决的问题 1、工程土建方应预留预埋孔洞,保证其质量符合要求。 2、工现场封闭条件较好,但因多种工程和工程队交叉作业,安装到位器材易丢失和损坏。3、现场管理及施工配合水电及材料二次搬运垂直运输等工作均必须与甲方协商,才可以得到保障。(四)施工指导思想及目标 1、以科学管理方法及严格管理制度为基础,精心组织、精心施工,选配高素质的工程管理人员和作业队伍为骨干,实现优质、高速、安全、文明地完成工程建设任务。 2、工程在建

3、设单位配合下,严格按工程图纸施工。工程质量以公安部消防规范和设计要求为准则,力争实现省优工程的目标。 3、严格管理、安全文明施工,杜绝重伤、死亡事故发生,轻伤频率控制在1%以下。二、总体部署与施工组织(一)施工总体部署施工期从合同签订,办理完施工许可证开始,两天内进入施工期计数。在室内装饰工程与我方同步的基础上,施工工期原则上为45天。工程内容为电视监控系统工程、报警系统工程、门禁系统工程的安装调试。(二)施工管理组织与结构1、施工工程部:设项目经理1名、项目工程师1名、现场主任1名,安检负责人1名;2、施工队:设队长1名;质检员、安全员、材料员、预算员各1名;调试技术员3名;施工工人11名。

4、3、人员配备结构图如下:项目经理项目工程师安检负责人现场主任质检员预算员材料员安全员施工员调试员 (三)工程施工组织 1、整体工程工艺流程:熟悉现场系统安装临时设备布置系统调试系统检测系统验收交付使用为使工程质量得到全面保证,我们将建立相应的行政管理制度和质量检查考评措施和安全文明施工措施,以及施工进度措施。2、施工准备工作在甲方的配合下作好施工用水、用电工作;确定施工用地及临时的施工;组织技术人员与甲方、土建方进行技术交底及图纸的会审;组织技术工人消化图纸,熟悉现场。3、拟投入本工程的主要施工机械设备表(详见附后表格)拟投入本工程的主要施工机械设备表序号机械设备名称型号规格数量国别产地制造年

5、份额定功率生产能力设备来源(自有或租赁)用于施工部位备注1数字式照度计TES13302中国上海2009年5月0.1-2000LX3%好自有设备2对讲机1K-20810日本健伍2010年4月/好自有设备3数字万用表BJ992516中国深圳2008年3月/好自有管线4数字兆欧表VC60A3中国珠海2008年7月1-2000M4%好自有设备5钳形电流表H2662中国天津2009年5月/好自有设备6冲击电锤VRV-165中国深圳2010年3月1.05好自有管材7手电钻JS31004中国深圳2010年3月0.75好自有管材8手切割机1005中国深圳2009年5月11.25好自有管材9金属开孔机ZIC-1

6、103中国深圳2009年5月3.6好自有管材10弯管器WQJ-G603中国深圳2009年5月3.3好自有管材11穿线器/4中国深圳2009年5月/好自有线缆12压钱钳/5中国深圳2009年5月/好自有线缆13铆钉枪/2中国深圳2009年5月/好自有管材4、项目管理 本工程实施目标管理责任制纵横向结合管理,层层对项目经理负责,相互协调,责任到人,并实施链式管理结构(见下图):三、施工工艺要求(一)现场勘测设计我公司研发人员、工程技术人员对现场进行实地察看,确定各类设备仪器的安装位置及固定方法,各类电线、电缆的走向、敷设方法等等。最后向用户提交一份完善的工程施工设计文件。设备定货:公司根据与用户签

7、订的合同,及时订货。为工程按期完成做好物质上的准备。(二)管线、器材施工根据与用户商定的工程施工设计件进行管材器材的施工,并敷设新管线。1、室内管线敷设室内线路的布线设计和施工应做到短捷、安全、可靠,尽是减少与其它管线的交叉跨越,避开环境条件恶劣的场所,便于施工维护。对安全防范系统的传输线路要注意隐蔽保密。施工时需遵守下列规定:(1)线缆保护管传输线路采用绝缘导线时,应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线,优选穿钢管或电线管。传输采用耐压不低于250V铜芯绝缘多股电线。报警线路应采取穿金属管保护,并宜暗敷设在非燃烧体结构或吊顶里,其保护层厚度不应小于3MM。当必须明敷

8、时,应在金属管上采取防火保护措施,一般可采用壁厚大于25MM的硅酸钙筒或石棉、玻璃纤维保护筒。布线使用的非金属管材、线槽及其附件采用不燃或阻燃材料制成。敷设在多尘或潮湿场所的电线保护管,管口和管子连接处,均应作密封处理(加橡胶垫等)。管路超过下列长度时,应在便于接线处装设接线盒:A管子长度每超过45M,无弯曲时:B管子长度每超过30M有一个弯曲时;C管子长度每超过20M有二个弯曲时;D管子长度每超过12M有三个弯曲时;在吊顶敷设各类管路和线槽时,应采用单独的卡具吊装或用支撑物固定。线槽的直线段每隔1.01.5M设置吊点或支点。在线槽接头处、距接线盒0.2M处、线槽走向改变或转角处等部位也应设置

9、吊点或支点。建筑物内横向布放的暗管管径不宜大于G25,天棚里或墙内水平、垂直敷设管路的管径不宜大于G40。穿线管的弯曲半径,在放线缆时不小于线缆外径的10倍。在穿放普通导线时不小于导线外径的6倍。(2)线缆走线弱电线路的电缆竖井最好与强电电缆的竖井分别设置,如受条件限制必须合用时,弱电和强电线路应分别布置在竖井两侧。两者间距应在30CM以上。管内或线槽的穿线,要求在穿线前内无铁屑及毛刺,切断口应挫平,管口应刮光。导线在管内或线槽内,不应有接头或扭结,导线的接头,应在接线盒内焊接或用端子接连。(小截面导线连接时可以绞连,绞接匝数应在五匝以上,然后搪锡,用绝缘胶带包扎。)传输线路采用耐压不低于25

10、0V的铜芯绝缘多股电线,穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%。敷设于封闭或线槽内的绝缘或电缆的总截面积不应大于线槽的净截面积的50%。不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。而系统中探测信号传输线,图像、声音复核传输线,不得与照明线电力线同线槽、同出线盒、同连接箱安装。墙壁电缆的敷设,沿室外墙面宜采用吊挂方式;室内墙面宜采用卡子方式。墙壁电缆沿墙角转弯时,应在墙角处设转角墙担。电缆卡子的间距在水平路径上宜为0.6M;在垂直路径上宜为1M。导线敷设后,应对每个回路的导线用500V的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20M12。防

11、盗探测器传输线路应选用不同颜色的绝缘导线,同一工程中相同线路的绝缘导线颜色一致,接线端子应有标号。2、室外线管安装室外电缆或光缆线路有管道内、直埋、架空和隧道缆线等途径,室外电缆线路的路径选择应以现有地形、地貌、建筑设施为依据,并按以下原则确定:(1)线路应避开易使电缆受机械或化学损伤的路段,减少与其它管线等障碍物的交叉。(2)线路应短直,安全稳定,施工维修方便。(3)直埋电缆的埋深不得小于0.8M,并应埋在冻土层以下。紧靠电缆处应用沙或细土覆盖,其厚度应大于0.1M,且在上压一层砖石保护。通过交通要道时,应穿钢管保护。电缆应采用具有铠装的直埋电缆,不得用非直埋式电缆作直接埋地敷设。转弯地段的

12、电缆,地面上应有电缆标志。(4)管道电缆或直埋电缆在引出地面时,均应采用钢管保护。钢管伸出地面不宜小于2.5M;埋入地下宜为0.3M-0.5M。(5)具有可供利用的架空线路时,可同杆架空敷设,但同电力线(1KV以下)的间距不应小于1.5M,同广播线间距不应小于1M,同通信线的间距不应小于0.6M。(6)架空电缆时,同轴电缆不能承受大的拉力,要用钢丝绳把同轴电缆吊起来,室外电线杆的埋设一般按间距40M考虑,杆长6M,杆埋深1M。室外电缆进入室内时,预埋钢管要进行防雨水处理。架设架空电缆时,应将电缆吊线固定在电杆上,再用电缆挂钩把电缆卡挂在吊线上。挂钩的间距宜为0.5M0.6M。根据气候条件,每一

13、杆档应留出余兜。(7)需要钢索布线时,钢索布线最大跨度不要超过30M,如超过30M应在中间加支持点或采用地下敷设的方式。跨距大于20M,用直径4.6MM6MM的钢绞线;跨距20M以下时,可用三条直径4MM的镀锌铁丝绞合。3、供电与接地(1)供电系统中心控制设备的供电电源,应采用220V、50HZ的单向交流电源,并应由可靠的交流电源回路单独供电(空调等大负荷用电装置不得与系统同回路供电)。宜根据系统的用电负荷设置配电盘和配电柜。入侵报警系统的前端探测器,宜采用由控制室集中供电方式。电视监控系统,当监视点距离较近时,系统前端设备宜采用控制室集中供电方式;当监视点距离较远时,则宜采用监视点本地供电方

14、式。交流电源电压波动范围超过10%时,应采取交流稳压措施,交流稳压电源的功率应1.5倍系统总功率。应设有主电源和备用电源,并能进行自动切换,且切换时不应引起系统误动作。系统应配有备用电源,备用电源的容量应能满足系统24小时工作的需要。系统的供电设计应符合国家现行有关建筑物设计的防火规范。(2)系统接地A、功能性接地:为保证电气设备正常运行或电气系统低噪声的接地,称为功能性接地。其中有:中心点接地,即将电气设备的中性点或TN系统中性线接地。工作接地,是利用大地作导体,在正常情况下有电流通过。逻辑接地,将电缆屏蔽层或金属外皮接地,达到电磁适应性要求。B、保护性接地:为防止人或设备因电击而造成伤亡或损坏的接地称保护性接地。其中有:外壳保护接地,将电气设备的外壳接地或接以PE,PEN线上。建筑物接地,将建筑物内的金属架、构件与地相连接。防
