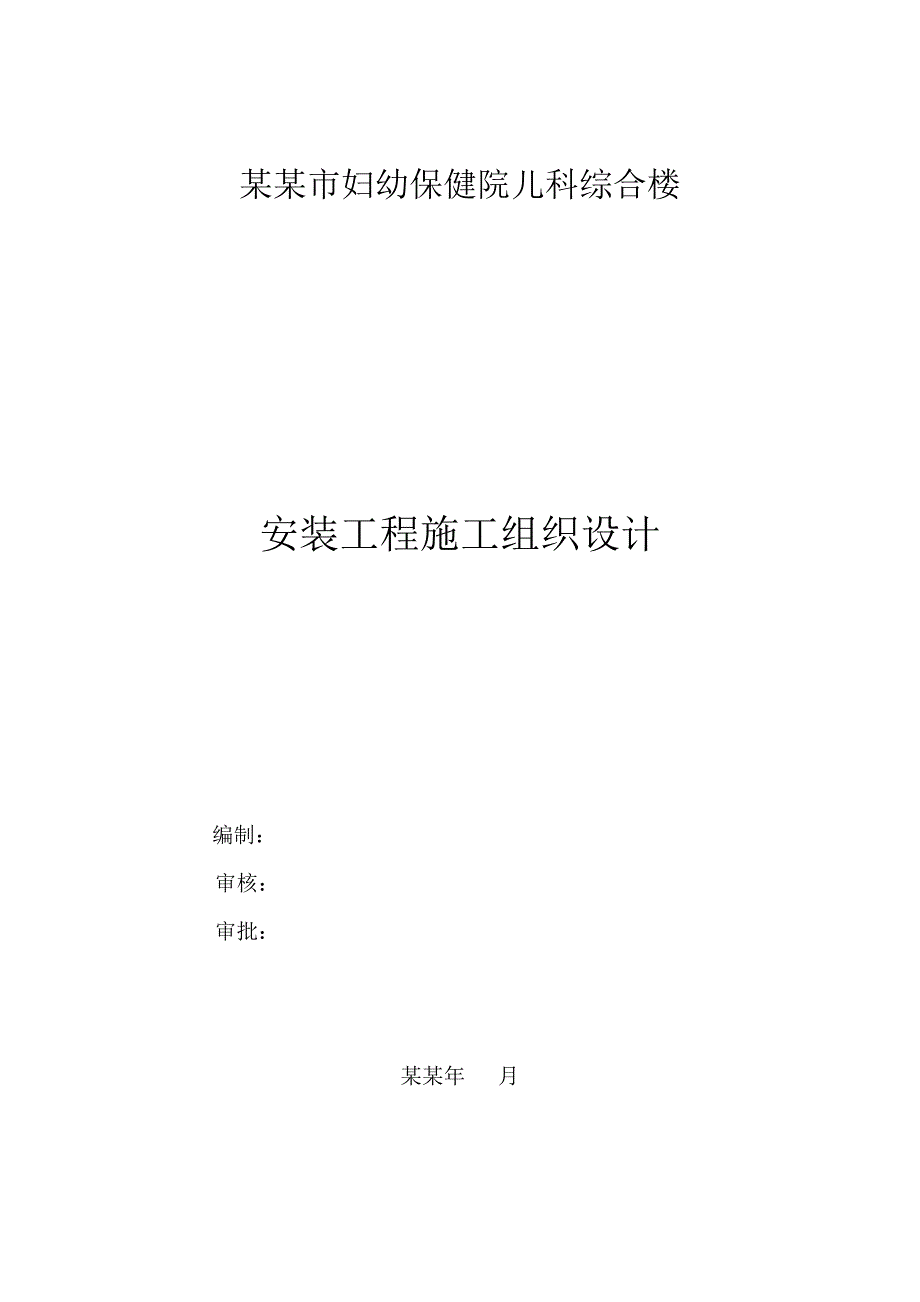

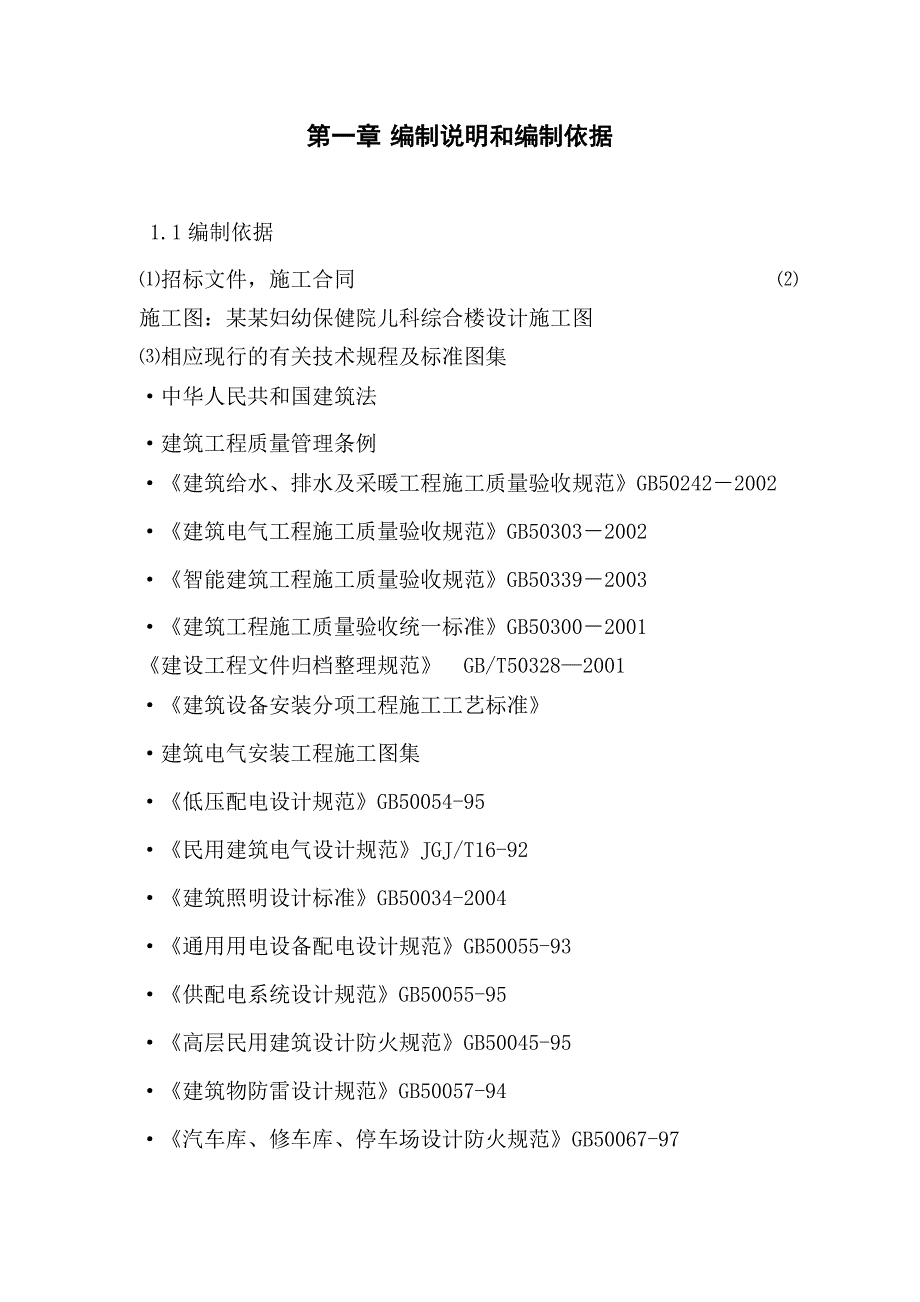

1、某某市妇幼保健院儿科综合楼安装工程施工组织设计编制：审核：审批：某某年 月第一章 编制说明和编制依据 1.1编制依据招标文件，施工合同 施工图：某某妇幼保健院儿科综合楼设计施工图相应现行的有关技术规程及标准图集 中华人民共和国建筑法建筑工程质量管理条例 建筑给水、排水及采暖工程施工质量验收规范GB502422002建筑电气工程施工质量验收规范GB503032002智能建筑工程施工质量验收规范GB503392003建筑工程施工质量验收统一标准GB503002001 建设工程文件归档整理规范 GB/T503282001建筑设备安装分项工程施工工艺标准建筑电气安装工程施工图集低压配电设计规范GB50

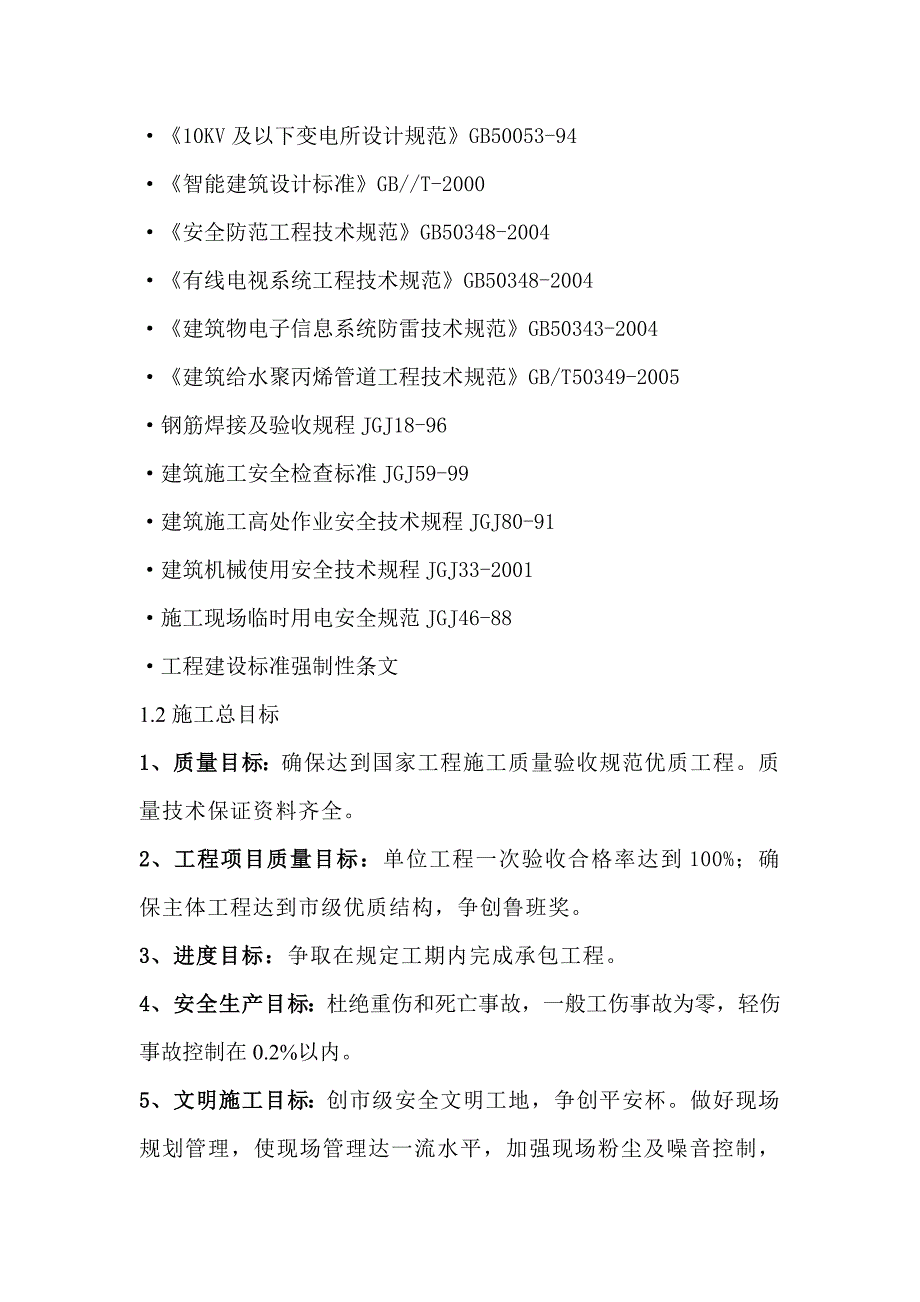

2、054-95民用建筑电气设计规范JGJ/T16-92建筑照明设计标准GB50034-2004通用用电设备配电设计规范GB50055-93供配电系统设计规范GB50055-95高层民用建筑设计防火规范GB50045-95建筑物防雷设计规范GB50057-94汽车库、修车库、停车场设计防火规范GB50067-9710KV及以下变电所设计规范GB50053-94智能建筑设计标准GB/T-2000安全防范工程技术规范GB50348-2004有线电视系统工程技术规范GB50348-2004建筑物电子信息系统防雷技术规范GB50343-2004建筑给水聚丙烯管道工程技术规范GB/T50349-2005钢筋
3、焊接及验收规程JGJ18-96建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规程JGJ80-91建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全规范JGJ46-88工程建设标准强制性条文1.2施工总目标1、质量目标：确保达到国家工程施工质量验收规范优质工程。质量技术保证资料齐全。2、工程项目质量目标：单位工程一次验收合格率达到100%；确保主体工程达到市级优质结构，争创鲁班奖。3、进度目标：争取在规定工期内完成承包工程。4、安全生产目标：杜绝重伤和死亡事故，一般工伤事故为零，轻伤事故控制在0.2%以内。5、文明施工目标：创市级安全文明工地，争创平安杯。做好现场规划
4、管理，使现场管理达一流水平，加强现场粉尘及噪音控制，不影响周边正常的生活秩序。第二章 工程概况该工程为某某市妇幼保健院儿科综合楼工程，位于某某市妇幼保健院现状用地东侧新征用地内，解放大道中段北侧，主体地下两层，地上二十二层，7-20层为病房层，地下一层为急诊部，1-6层为功能用房（其中CU在四层，手术室在五层，六层为设备层）。建筑面积为45246m2，建筑高度88.80m,室内外高差1.500m。开工日期：2012年 月 日，竣工日期：2013年 年 日。建设单位：某某市妇幼保健院设计单位：某某市建筑设计研究院、郑州市人防工程设计研究院监理单位:河南诚信工程管理咨询有限公司 某某市永安监理有限
5、公司施工单位：河南润安建设集团有限公司 1、给排水工程 根据施工合同施工内容包括室内给水系统安装，室内排水系统安装。室内消火栓灭火系统和室内自动喷水灭火系统的前期预埋和预留。 给水系统采用分区给水方式，水源采用市政自来水，其中地下二层至四层为低区，四层至十四层为中区，十五层至二十三层为高区。低区由市政给水管直接供水，市政给水由无负压供水设备加压提升后供中 高区用水。无负压变频供水设备安装在地下二层。给水管采用钢塑复合管，接口采用丝扣，卡箍或法兰连接，室内给水横管，立管，支管采用PP-R管，热熔连接。 排水系统：本工程污废水及雨水采用合流制，+0.000以上污废水，雨水重力自流排入室外污水管及雨
6、水管，污废水经化粪池处理后进入医院污水处理单元，地下二层消防电梯底部的消防积水，坡道雨水，通过专用潜污泵提升后排入雨水检查井内，车库中积水通过排水沟流进入集水坑，经潜污泵排出室外雨水检查井。地下一层的排水直接排入室外提升井内，室内排水采用改性聚丙烯超静音排水管，承插连接。地漏采用带过过滤网的无水封直通型加存水弯。 2、电气工程 室内电气包括低压配电系统，电力配线，照明，动力。防雷。保护接地，电话，计算机网络系统，有线电视系统，病房呼叫对讲系统，电视监控，火灾自动报警及联动系统，门诊排队系统。 手术室，走道及楼梯间照明，消防电梯及消防设备用电为一级负荷，客梯电力，排污水泵为二级负荷，其余为三级负
7、荷。本工程由楼外箱变埋地-0.8 m引来两个独立电源10KV高压电源，至地下二层配电室的高压配电柜G5柜 G6柜，变压器后PEN重复接地（接地电阻小于1欧姆）后成TN-S系统。电缆或导线沿金属桥架及紧定式钢导管或镀锌钢管，在墙内，地坪内和吊顶内暗敷。防雷接地：本工程综合楼按二类防雷建筑物考虑在屋顶设置避雷带，利用12热镀锌元钢做接闪器，凡突出屋面的所有金属构件均应与避雷带可靠焊接。在图纸设计的位置设置四处测试点。各种进出建筑物的金属管道、竖向金属管道及电缆在底部与接地装置相连。每个卫生间，手术室，地下二层的制冷换热机房，液压电梯机房，消防水泵房，地下一层的注射室，一层的消防控制室，弱电间，收费
8、处，二层的风机房，处置室，脑电图室，三层风机房，处置室，治疗室；四层NLCU隔离儿室，PLCU隔离儿室，六层空气净化设备间，消毒清洗室，低温消毒室，男女更衣淋浴室均做局部等电位联接。利用建筑物结构柱内四根角主筋作为引下线，避雷带与主钢筋可靠焊接，引下线和地下二层基础梁内四根主筋焊接，并将建筑物最外圈基础梁内4根主筋搭接焊接呈环型成为一整体做为接地装置。本工程强、弱电、防雷接地系统统一设置，采用统一接地体，总接地电阻要求小于1 欧姆。从首层起每两层设置一均压环，每层的金属门，窗与均压环的预留端子作电气连接。所有引下线，建筑物内的金属物体，玻璃幕固定支架与均压环连接。 第三章 施工部署、施工管理组
9、成一、施工管理本工程工期紧,为顺利完成本工程的安装施工任务，并达到预期的工程目标，我公司配备了优秀的施工班组进场作业，按项目部制定的进度计划与土建专业积极配合施工。具体施工管理机构如下： 安装负责人给排水采暖工程质量员电气工程质量员电工班一组电工班二组管道班一组管道班二组二、施工程序1、本工程采用“先预埋预留后安装”、“从下至上”，分段分层分工序展开交叉施工，采取小流水段作业，加快施工进度。2、安装过程中坚持“样板制”，各分项工程必须先做好样板，经水电工程师，监理单位负责人，甲方负责人员确认后，方可进行全面施工。3、提高机械化流水作业的成度，部分产品采用外购成品。提高施工进度与工程质量。三、施
10、工准备 (1)、由负责人组织施工技术人员进行有关资料和图纸的学习熟悉，详细了解工程的结构特点，并及时组织图纸预审、参与图纸会审，对施工班组进行详细的分部分项工程施工图的技术交底工作。(2)、根据施工图纸，对主要的质量管理点，编制作业指导书。层层进行技术交底，使广大施工人员做到心中有底。(3)、编制和落实施工材料采购计划、机具进场计划。(4)、对重要工序的操作和特殊工种，除技能培训合格外，还应根据本工程的技术特点和难易程度进行岗前施工指导。(5)、参与本工程施工的所有人员都要接受质量教育，分部分项工程的技术交底要深化到每个职工。2、材料与机具准备(1)、根据施工计划要求和进度先后编制原材料和半成
11、品、成品的需要量计划。按时、按质、按量组织进场，并按要求堆放整齐。根据规范规定的要求，进行各种材料的检验、复试，不合格材料不得用于工程施工，以保证工程质量和进度要求。(2)、编制施工机械进场计划。根据工程施工需要，按使用先后组织进场，以满足工程需要。主要机具配置见下表：序号名称单位数量备注1电焊机台22套丝机台23切割机台24台钻台15氧气、乙炔套26液压弯管器台27电动试压泵台28电锤把89手动切割机台410手枪钻台411角向磨光机台312万用表块213绝缘电阻表块214接地电阻测试仪块13、劳动力安排本安装工程计划投入工种为：管道工10人、电工12 人、电焊工3 人、壮工8 人。4、施工进
12、度计划本工程施工进度计划按土建工程进度计划执行。第四章 主要分项工程安装施工方案一、 电气安装工程（一）、防雷与接地施工方案1）本工程防雷等级为二类，采用的是联合接地方式，防雷接地，电脑网络系统设备接地，电气安全保护接地，公用同一接地装置。 2）利用建筑物地下二层部分所有梁内32主筋与柱内25主筋可靠焊接， 并将建筑物最外一圈基础梁内四根32主筋搭头焊接形环型（过沉降缝 处预留伸缩量），并与基础内钢筋撘焊作为接地极，个防雷引下线处室外地坪下0.8M处向外引出40*4镀锌扁钢出散水0.5M 。 3）引下线上端与避雷带焊接，下端与接地极焊接，按图纸位置要求在外墙引下线室外地面上0.5M处设测试卡。
13、4）凡突出屋面的所有金属构件，金属通风管，金属屋面，金属屋架等均与避雷带可靠焊接，为防止侧击雷，从首层起，每两层沿建筑物四周设均压环（利用结构梁水平钢筋与防雷引下线焊接成均压环），所有引下线，建筑物内的金属物体与均压环连接，9.11.14.17.20层沿外墙周边的窗柜上水平敷设25*4镀锌扁钢与引下线焊成一周水平避雷带，该层及上下两层的金属物体.金属门窗与防雷装置连接。工程玻璃幕固定骨架均与均压环可靠焊接接地，固定骨架形成10*10接地网络。 5）按图纸设计要求作总等电位联结，总等电位联结端子设于地下二层配电室内，把进入建筑的金属管道，电缆桥架，设备外壳，空调管，进出电缆外皮及穿线钢管等所有进出建筑物的金属体及金属构件与总等电位联结端子箱连接， 6)、 配电室内的接地干线应有不少于2 处与接地装置引出干线连接。建筑物内电缆桥架，金属线槽，电
