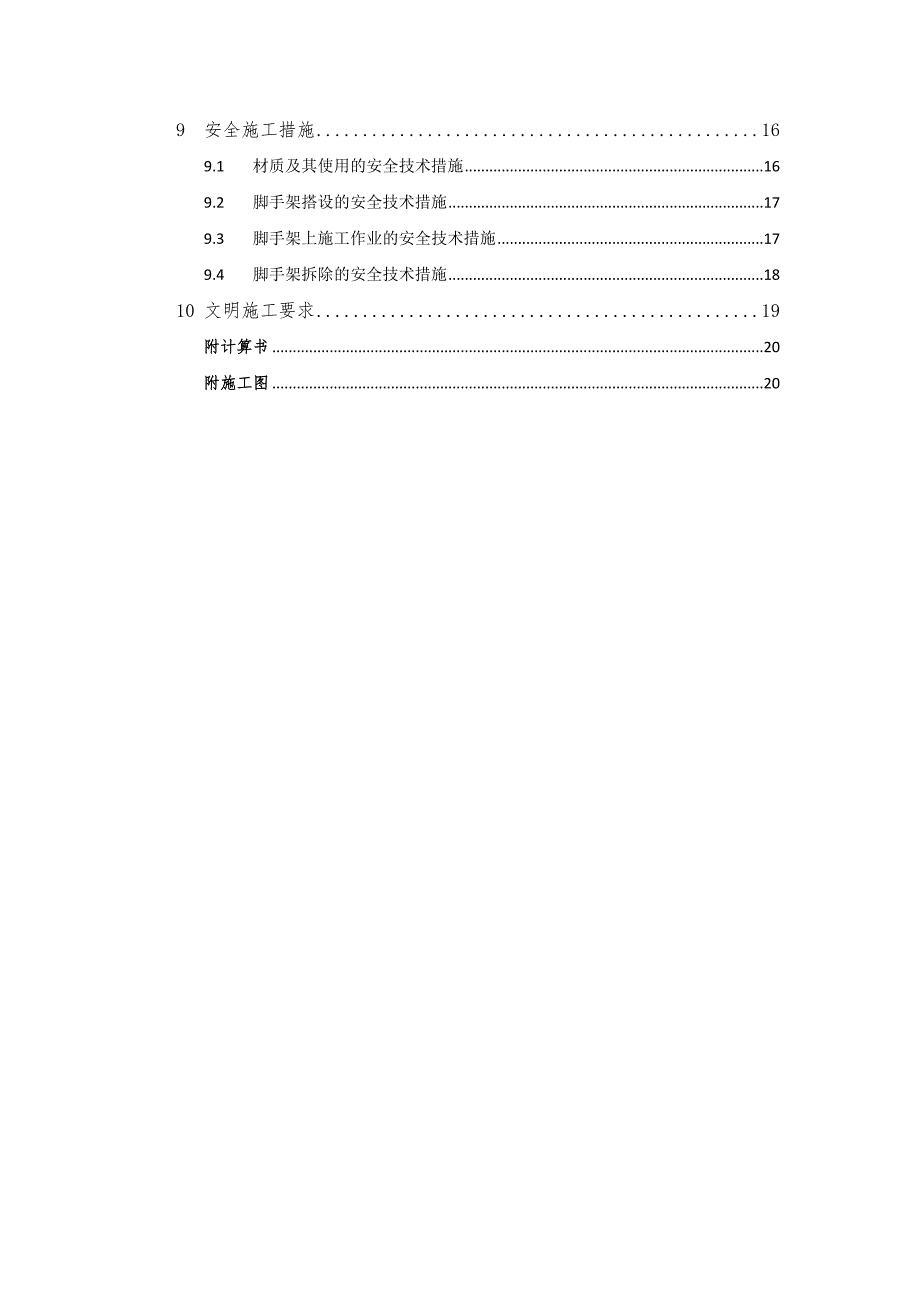

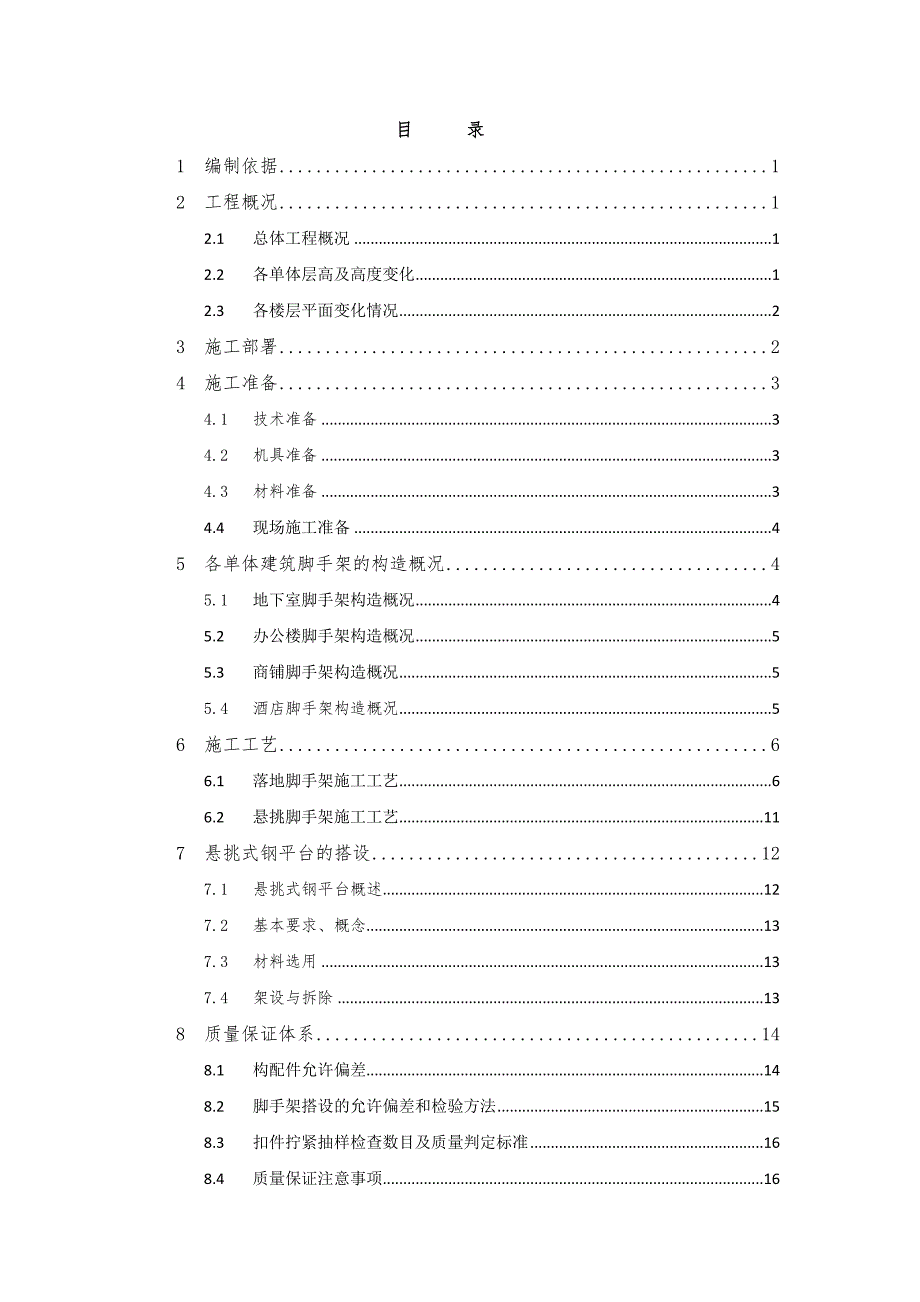

1、某某广场工程脚手架施工专项方案某某年十月二十六日目 录1编制依据12工程概况12.1总体工程概况12.2各单体层高及高度变化12.3各楼层平面变化情况23施工部署24施工准备34.1技术准备34.2机具准备34.3材料准备34.4现场施工准备45各单体建筑脚手架的构造概况45.1地下室脚手架构造概况45.2办公楼脚手架构造概况55.3商铺脚手架构造概况55.4酒店脚手架构造概况56施工工艺66.1落地脚手架施工工艺66.2悬挑脚手架施工工艺117悬挑式钢平台的搭设127.1悬挑式钢平台概述127.2基本要求、概念137.3材料选用137.4架设与拆除138质量保证体系148.1构配件允许偏差1
2、48.2脚手架搭设的允许偏差和检验方法158.3扣件拧紧抽样检查数目及质量判定标准168.4质量保证注意事项169安全施工措施169.1材质及其使用的安全技术措施169.2脚手架搭设的安全技术措施179.3脚手架上施工作业的安全技术措施179.4脚手架拆除的安全技术措施1810文明施工要求19附计算书20附施工图201 编制依据某某某某广场设计图纸建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢结构设计规范(GB50017-2003) 中国建筑工业出版社；建筑结构荷载规范(GB50009-2001)中国建筑工业出版社；建筑施工脚手架实用手册(含垂直运输设施)
3、中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)中国建筑工业出版社；建筑地基基础设计规范(GB50007-2002)中国建筑工业出版社；建筑施工安全检查标准(JGJ59-99)中国建筑工业出版社。2 工程概况2.1 总体工程概况表2.1 总体简介序号项目内容1工程名称某某广场2工程业主某某置业有限公司3设计单位地上部分：某某大学工程设计研究院；地下室：某某省第二建筑设计研究院有限公司4建筑面积地上：29000.0；地下：9487.75建筑檐高商铺：20.8m；办公楼40.1m；酒店：35.1m6工程地点某某市城南园区，江洲路南侧，八圩港西路西侧。7结构形式现浇
4、钢筋混凝土框架结构8质量要求达到合格2.2 各单体层高及高度变化2.2.1 办公楼层高及高度变化表2.2 办公楼层高高度变化层 号层 高（m）楼地面底标高(m）一层5.6-1.2二层3.44.4三层十二层3.2(n-1)3.22.2.2 酒店层高及高度变化表2.3 酒店楼层高高度变化层 号层 高（m）楼地面标高(m）一层5.7-1.2二层三层4.5(n-1)4.5四九层3.5(n-1)3.52.2.3 商铺层高及高度变化表2.4 商铺楼层高高度变化层 号层 高（m）楼地面标高(m）一层5.7-1.2二层三层3.6(n-1)3.6屋面3.93.92.3 各楼层平面变化情况办公楼南侧、东侧、西侧，
5、酒店南侧、东侧脚手架落于地库顶板上，可采用落地双钢管脚手架。办公楼北侧、酒店西侧北侧局部脚手架采用工字钢悬挑脚手架。3 施工部署3.1 1、 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到 “杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在1.5以内” 安全生产目标的必然保障，也是我项目部创建“文明样板工地”的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：4 施工准备4.1 技术准备脚手架搭设之前，由各标段专职工程师对其负责范围的各班组进行相关安全技术和施工技术交底，保证施工现场的每个人员能够各司其职，以确保脚手架搭设
6、安全、顺利的进行。4.2 机具准备项目序号机具名称数量1切割机3台2扭力扳手若干4.3 材料准备4.3.1 钢管的材质及规格要求采用符合GB700普通碳素结构钢技术条件技术要求的Q235钢，外表平直光滑，无裂缝、分层、变形扭曲、打洞截口以及锈蚀程度小于0.5mm的钢管，必须具有生产厂家的产品检验合格证或租赁单位的质量保证证明。各杆件均采用外径48mm，壁厚3.0mm的焊接钢管，用于立杆、大横杆和斜杆的钢管长度以46m为宜，用于小横杆的钢管长度以0.81.0m为宜。4.3.2 扣件的材质及规格要求50N.M用来对钢管脚手架杆件进行连接的，它有回转、直角（十字）和对接（一字）三种形式，扣件应采用可
7、锻铸铁制成，其技术要求应符合GB15831钢管脚手架扣件的规定，严禁使用变形、裂纹、滑丝、砂眼等疵病的扣件，所使用的扣件还应具有生产厂家的产品检验合格证或租赁单位的质量保证证明。在使用时，直角扣件和回转扣件不允许沿轴心方向承受拉力；直角扣件不允许沿十字轴方向承受扭力；对接扣件不宜承受拉力，当用于竖向节点时只允许承受压力。扣件螺栓的紧固力矩应控制在4050N.M之间，使用直角和回转扣件紧固时，钢管端部应伸出扣件盖板边缘不小于100mm。扣件夹紧钢管时，开口处最小距离不小于5 mm。回转扣件的两旋转面间隙要小于1 mm。4.3.3 竹笆脚手板的材质及规格要求竹笆脚手板是用平放带竹青的竹片纵横编织而
8、成，每根竹片宽度不小于30 mm，厚度不小于8 mm，横筋一正一反，边缘处纵横筋相交点用铁丝扎紧，板长为1.8 m，宽度为0.81.0 m。4.3.4 安全密网架体外侧必须用密目式安全网封闭，安全密网密目在2000目以上，网体与操作层不应有大于10 mm的缝隙，网间不应有大于25mm的缝隙。4.3.5 栏杆和挡脚板操作层必须设置1.2m高的栏杆和180mm高的档脚板，挡脚板应与立杆固定，并有一定的机械强度4.4 现场施工准备4.4.1 机械设备切割机、电焊机、扭力扳手等4.4.2 材料及现场钢管、扣件必须有出厂合格证，进厂后须进行相关性能性能的复测。经检验合格的构配件应按品种、规格分类，堆放整
9、齐、平稳，堆放场地不得有积水。应清除搭设场地杂物，平整搭设场地，并使排水畅通。当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。4.4.3 人员准备（1）施工员1名：主要负责脚手架搭设、拆除的技术指导。（2）安全员1名：主要负责脚手架搭设、验收和拆除的安全工作。（3）脚手架技术工人50 人：根据进度需要，主要负责脚手架的搭设、拆除工作，人员必须具备专业上岗证书。（4）其他配合人员5人：主要负责协助操作人员对钢管、扣件的运输工作。5 各单体建筑脚手架的构造概况5.1 地下室脚手架构造概况由于本部位最高处为4.8 m，则脚手架的最高搭设高度为6m，采用单立双排杆形
10、式。脚手架的搭设几何尺寸：双排脚手架，搭设高度6.0米，立杆采用单立管。立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.35米，立杆的步距1.80米。钢管类型为483.5，连墙件采用2步3跨，竖向间距3.60米，水平间距3.60米。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。栏杆采用竹笆片，安全网荷采用密目网。脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。在结构框架梁施工时预埋钢管，脚手架搭设到此位置时，与预埋钢管相连接，混凝土墙处利用穿墙螺栓孔，在连墙钢管的一段焊上穿墙螺杆固定。5.2 办公楼脚手架构造概况由于本建筑最高处为41.6 m，考虑脚手架顶端伸出檐口
11、1.5 m，则脚手架的最高搭设高度为43m，采用单立结合双立双排杆形式。脚手架的搭设几何尺寸：双排脚手架，搭设高度43米，立杆采用单立管结合双立杆。立杆的纵距1.6米，立杆的横距1米，内排架距离结构0.35米，立杆的步距1.8米，双立干长度12。钢管类型为483.5，连墙件采用2步2跨，竖向间距3.4米，水平间距2.40米。栏杆采用竹笆片，安全网荷采用密目网。脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。在结构框架梁施工时预埋钢管，脚手架搭设到此位置时，与预埋钢管相连接。5.3 商铺脚手架构造概况双排脚手架，搭设高度20.8米，立杆采用单立管。立杆的纵距1.50米，立杆的横距1.05米
12、，内排架距离结构0.35米，立杆的步距1.80米。钢管类型为 483.5，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米，同时考虑2层施工。脚手板采用竹笆片，按照铺设11层计算。栏杆采用竹笆片，栏杆采用竹笆片，安全网荷采用密目网。脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。5.4 酒店脚手架构造概况双排脚手架，首先在裙房部位搭设双排脚手架，搭设高度13.5米，立杆采用单立管。立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.35米，立杆的步距1.80米。钢管类型为 483.5，连墙件采用2步2跨，竖向间距3.60米，水平间距2.40米。待裙房施工完毕，然后在裙
13、房结构混凝土强度达到70%，在搭设双排脚手架，搭设高度25米，立杆采用单立管。立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.35米，立杆的步距1.80米。钢管类型为 483.5，连墙件采用2步2跨，竖向间距3.60米，水平间距2.40米，其它设施同商铺和办公楼。酒店西侧北侧局部脚手架采用工字钢悬挑脚手架。双排脚手架，搭设高度20.0米，立杆采用单立管。立杆的纵距1.60米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。采用的钢管类型为483.5，连墙件采用2步3跨，竖向间距3.60米，水平间距4.80米。 施工活荷载为3.0kN/m2，同时考虑2层施工。
14、 脚手板采用竹笆片，荷载为0.15kN/m2，按照铺设11层计算。栏杆采用竹笆片，荷载为0.15kN/m，安全网荷载取0.0050kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。基本风压0.40kN/m2，高度变化系数1.6700，体型系数1.1320。悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.00m。拉杆采用18号钢丝绳。6 施工工艺6.1 落地脚手架施工工艺6.1.1 立杆每根立杆底部设置底座或垫板；脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。码横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm；脚手架底层步距不大于2m；图4.2纵、横向扫地杆构造立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为2步2跨立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步
