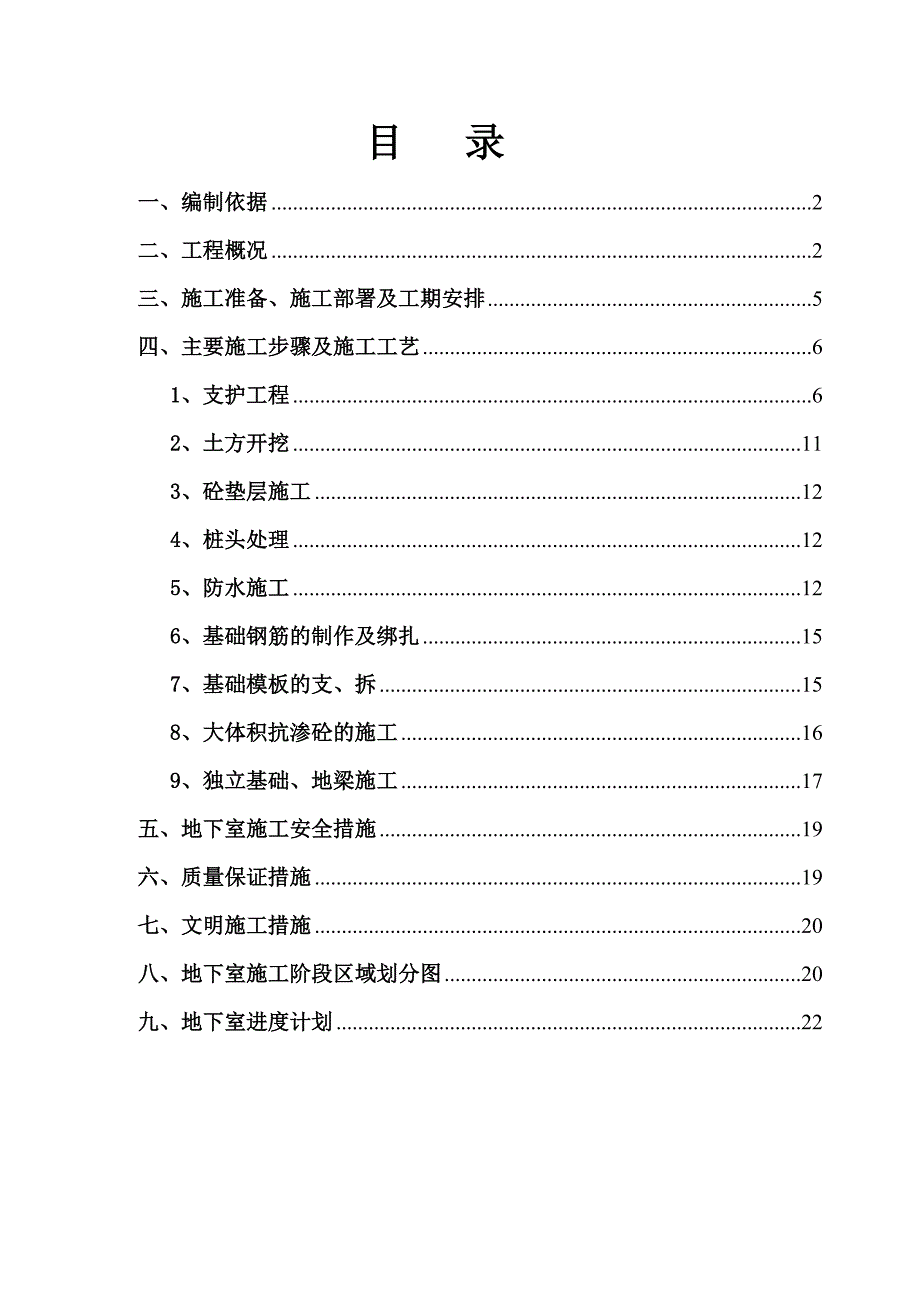

1、某某某某湾北标段蒸压加气块方案某某集团发展有限公司某某年十月目 录一、编制依据2二、工程概况2三、施工准备、施工部署及工期安排5四、主要施工步骤及施工工艺61、支护工程62、土方开挖113、砼垫层施工124、桩头处理125、防水施工126、基础钢筋的制作及绑扎157、基础模板的支、拆158、大体积抗渗砼的施工169、独立基础、地梁施工17五、地下室施工安全措施19六、质量保证措施19七、文明施工措施20八、地下室施工阶段区域划分图20九、地下室进度计划22一、编制依据1、建设工程施工合同 2、某某湾施工图纸3、国家现行有关规范、标准、法律法规4、某某市现行有关规范、标准5、集团公司有关规定6、
2、地勘单位提供的岩土地质勘察报告7、国家现行有关工程施工和验收的标准、规范、规程、图集8、关于本工程图纸审查意见二、工程概况1、总概况：工程名称：某某某某湾北标段工程建设地点：某某市大桥镇华山路与尖山路交建设单位：某某市某某置业发展有限公司设计单位：某某规划建筑设计有限公司勘察单位：某某两淮地质基础工程公司施工单位：某某建集团有限公司监理单位：某某省某某建设监理咨询有限公司本工程建筑面积.86平方米； 本工程地基基础形式采用管桩基础、筏板基础及独立柱基础。本工程抗震设防烈度为六度。2、建筑功能等相关指标：序号项目内 容1建筑功能保障性住房2建筑面积总建筑面积为64万平方米3建筑层数地下1-2层、
3、主楼地上24-34层、4建筑层高地下一层4.7m地下二层3.03m地上一层2.9m地上二层至三十四层2.9m5建筑高度0.00相当于绝对标高9.20m建筑高度建筑檐口高度106m6建筑防火建筑耐火等级为一级3、 结构工程概况序号项 目内 容 1结构形式主体结构形式框架剪力墙结构基础结构形式管桩、筏板基础，独立基础2土质、水位地下水水质、水位详见地质勘测报告及结构设计说明3地下室防水系统混凝土自防水C35 P6. C40 P6防水类型SBS卷材防水4混凝土强度等级基础垫层C15基础C35、C405混凝土有抗渗要求的部位及等级地下车库P6地下室防水等级二级、配电间、种植土顶板为一级抗震等级主楼范围
4、三级其他四级该工程项目的特点是工程量较大、基坑较深，水位较高。项目部制定的安全生产与文明施工管理目标是：严格执行现行安全标准规范，全面实施安全质量标准化管理，树立良好的企业形象和施工现场形象。4、基础设计概况及说明基础承台、基础梁、筏板、柱概况基础主要结构尺寸基础梁(mm)本工程JCL1、JCL2、JCL3尺寸均为400*800独立基础承台尺寸（m）2.22.2、2.42.4、2.62.6、2.82.8、2.22.2、33、3.23.2、3.43.4、44、4.44.4、3.82.8、5.662.8、5.72.8筏板及底板厚(mm) 筏板厚：600 底板厚：400砼强度等级要求筏板及底板C35
5、墙 柱C35至C60桩基C35钢筋类别HPB235光圆钢筋；HRB335变形钢筋；HRB400变形钢筋4.1基础形式为：主楼管桩基础，其余部分采用筏板基础及下柱墩（独立）基础。4.2本工程基础设计及施工说明详基础图，主要为：制定适合场地的基坑边坡维护方案（包含内支撑方案）。桩及桩间土承载力检测合格后，基坑即可挖至基底标高。基础底板内钢筋纵向置于外排，横向钢筋置于内排。作好大体积砼浇注施工组织，严禁不合格砼入槽，砼入槽采用斜铺法，不得留设计图以外的其他施工缝。4.3基础开挖时必须降水至施工面以下500mm，周边采取土钉墙加预应力锚杆支护、部分采用灌注桩支护确保边坡稳定。基槽采用机械开挖时，只挖至
6、基础设计标高以上300 mm，余下由人工挖土（余土采用小型机械配合人工开挖），以保证基底置于未扰动的土层，底部泥水、浮土清除干净后应立即验槽并浇砼垫层。逆作法部分土方采用小型机械配合人工掏土。4.4基坑开挖时坑内应采用集水井排水、明沟排水，坑外应采取截水或挡水措施，以防地表水流入坑内。基坑开挖和基础施工期间，严禁在基坑四周可能影响基坑稳定的范围内大量堆土和放置重型设备。4.5基坑开挖至基底标高须经有关部门验槽后方可进行下道工序施工。4.6基础施工完毕，应及时回填，回填时施工应均匀对称进行，并分层夯实，每层厚不得大于200mm，压实系数不得小于0.94。4. 7沉降观测点位置详见基础布置图。4.
7、8砼标号：基础底板C35C40、P6；柱、墙C35C25；过梁、构造柱、圈梁等二次结构需砼统一为C20。4.9独立基础承台顶标高为：-6.4m。4.10本工程基础平板底标高和筏板底标高分别为：-10.60m、-10.80m4.11底板厚度：筏板基础为600mm ；底板为400mm。4.12钢筋为HPB300级（图纸会审已更改成HPB235）、HRB335级、HPB400级，基础、承台钢筋保护层厚度40mm，地下室底板为35mm，基础梁为30mm；室内地面以下柱为30mm，墙为20mm。4.13基础底板施工前，有必要进行一次图纸技术交底，基础底板钢筋绑扎完成时，应分别通知监理人员、设计人员等相关
8、单位人员进行验收。4.14施工中须与建筑、水、电、通风专业密切配合，预留洞口、预埋管线及预埋件应核实无误后方可施工；4.15工程定位以总平面图及建设单位指定的经规划局确认的测量定位控制坐标为准。0.000m相当于9.20m绝对高程。测量成果表及水准点由建设单位提供。4.16定位放线完成后经监理共同复核无误后才能开挖。三、施工准备、施工部署及工期安排1、技术准备1.1图纸学习与图纸会审项目技术负责人组织施工员、质检员、技术员、资料员等管理人员学习图纸，明确设计意图与要求，找出图纸存在的问题，在施工前解决图纸疑难。施工中，项目技术负责人组织上述人员进一步熟悉图纸，对确需进一步明确或因施工工艺需予调
9、整的问题，在进入施工前报监理请设计单位明确。1.2测量定位根据建设单位提供的基准点及距现有建筑物尺寸，测量员核定轴线控制网、标高控制点，报监理公司、甲方代表书面签字认可，作为后续施工放线、标高控制依据。轴线桩、高程点设置在基坑开挖影响范围之外，以防破坏。1.3技术复核项目技术负责人负责编制技术复核计划，明确复核内容、部位、复核人员及复核方法。施工中，项目技术负责人按复核计划组织技术复核，填写技术复核记录，作为施工技术资料归档。1.4配合比试验公司及项目部相关部门根据材料设计和施工特性要求提出配合比试配申请，确定最优配合比，确保性能可靠，经济。2、其它准备2.1按施工现场平面布置方案。进行施工前
10、的临设及塔吊基础临时施工用电等的布置。2.2对备料的材质，检验应符合设计规定国家现行标准的规定（包括砂、石、水泥、钢材等）。2.3所有进场的大型设备须经验收合格方能使用，专业管理人员具有上岗证件及相关资格证书。对进厂工人要进行必要的进场教育及技术安全交底，特种作业人员须持证上岗。2.4按设计要求及规范规定对基础钢筋进行预先放样和加工，并经检查合格备用。3、施工部署及工期安排本工程基础施工按正常施工整体划分为车库22个、主楼6个施工段。本工程基础为主楼桩基础及车库独立基础加筏板基础，基础外围模板采用砖砌胎模，地梁采用砖胎膜，墙体和框架柱模板采用木模板，模板支撑采用普通钢管脚手架支撑。钢筋工程采用
11、机械连接和焊接及搭接方式。本工程混凝土采用商品混凝土，采用4台混凝土输送泵进行混凝土浇注，其中一台作为备用。土方开挖阶段前完成现场道路、水电和生产临建的设置，大范围土方开挖完成后进行5台塔吊的安装，确保基础施工的正常进行。基础结构施工完成后，完成地下室外墙防水和土方回填工作。本工程基础施工由于工程量较大、内支撑施工及局部存在大量土方人工挖土等特点，因此要合理安排各个工序，做好穿插施工，使基础地下室部分在甲方要求工期下完成地下室结构。四、主要施工步骤及施工工艺1、支护工程本工程大部分采用土钉墙加预应力锚杆支护，较少部分采用泥浆护壁灌注桩支护。本工程范围内B-09、B-119、B-12、B-13、
12、B-14、B-15#楼，因为土质及单体设计标高的差别，支护方案如下图：2、土方开挖2.1土方开挖前应将施工区域内的障碍物清除和处理完毕。挖土与喷锚密切配合分层开挖，每层开挖深度为土钉及锚杆下800mm。在未完成上层作业面的土钉与喷锚支护以前，不得进行下层土方的开挖（具体按审定的基坑支护方案进行）。2.2土方开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。2.3基坑周边地下室外墙1.5m工作区范围内设置明沟排水，明沟规格为250250，并在不超过15m设置一只外径为600600600的集水井，排水沟的坡度按5设置。集水井、污水泵组成一个简易的降水系统。当地下水或雨水流入集水井内时，依
13、靠污水3泵间断抽水，使基坑内的地下水降低到基坑设计标高500mm以下，从而达到降低地下水位的目的，使整个基坑保持干燥，满足本工程基础地下室的施工要求。2.4本工程土方开挖顺序为：9#楼开挖至13#楼，13#楼开挖至15#、14#楼，11#楼开挖至12#楼，车库土方按照主楼开挖时间顺带开挖，因9#楼北侧存在临时土方运输道路估计开挖时间会滞后。开挖示意图2.5基坑开挖时必须降水至施工面以下500mm，并采取完善的支护措施确保边坡稳定和周围建筑物的安全。基槽采用机械开挖时，只挖至基础设计标高以上300mm，余下由人工配合小挖机挖土，以保证基底置于未扰动的土层。2.6基础土方开挖完成后应立即对基坑进行
14、封闭，防止水浸和暴晒，并应及时进行地下结构施工；基坑开挖应遵循设计要求，不得超挖。2.7基础边沿处直接用砖砌成形，370、240和120墙结合当边模，砖模砌好达到一定强度后，用防水砂浆粉内侧，外侧用余土回填夯实至低于两线砖的位置，其余上部用模板支撑在护壁上，以防浇基础砼爆模。2.8地下室结构施工完成后，室外要尽快回填土，考虑后浇带施工完毕后，地下室面积太大，防止进入雨季地下水位上升对主体结构影响，在靠近地下室外墙边300mm处设置井点降水。3、砼垫层施工3.1按设计，垫层砼C15采用商品砼，浇灌时须严格控制标高，后浇带等处须考虑防水层施工完成后不得高过规定的基底标高。特别是在地梁、承台及高层、多层交叉处因钢筋纵横交错较多，施工完毕的垫层宜略底于基底标高。3.2垫层浇灌常规顺序为：先坑底，后斜坡，最后大面，斜坡可采取人工拍浇成形。3.3垫层浇灌前须经监理及设计、地勘等有关人员验槽签证后进行浇灌。尽量避免雨水对坑槽浸泡，应掌握时机，分段开挖，随后验槽及时浇筑砼垫层。3.4后浇带的防水层施工前，垫层需达到一定干燥程度，选择晴好的天气进行，并由专业施工队伍施工。3.5本工程基础垫层浇筑至外墙外边300mm和100mm处,具体位置见基础图纸。
