1、第一章 工程概况1.1编制依据（1）某某市市政工程设计研究院提供的施工图及相关文件。（2）公路路基施工技术规范（JTG F10-2006）（3）公路路面基层施工技术规范（JTJ034-2000）（4）公路沥青路面施工技术规范（JTG F40-2004）（5）公路工程质量检验评定标准（JTG F80/1-2004）（第一册 土建工程）（6）城镇道路工程施工与质量验收规范（CJJ 1-2008）（7）给排水管道工程施工及验收规范（GB50268-2008）（8）埋地聚乙烯排水管管道工程技术规范（CECS 164:2004）（9）建设工程安全管理条例、公路工程施工安全技术规程等工程建设安全生产管理规
2、定；（10）本企业管理水平、技术装备及丰富的施工经验。（11）现场施工调查资料。1.2工程概述1.2.1工程项目名称某某市中心区域基础设施建设项目包3之锦霞路道路工程。1.2.2工程范围及规模锦霞路位于某某市清城区北江南岸，为城市次干路，线型基本呈东西走向，起点位于城西大道（紧临横荷污水处理厂），向东接广清大道，分别与城西大道、民安路、富强路、国泰路、规划路、广清大道等六条道路相交，道路工程全长约2.7km，里程桩号K0+OOOK2+667.655。沿线路段上设置5对公交港湾式停靠站，平均距离535米。本次施工的主要项目包括：路基工程、路面工程、软基处理、排水工程、交通工程、绿化工程、照明工程
3、等。主要（土建）工程数量见下表：序号工程项目名称单位工程数量备注一路基工程1清除表层杂填土、素填土m3850002抛填片石m3151003回填土方（砂性土）m3包括软基处理4回填7:3碎石砂m3451005水泥搅拌桩m91300二排水工程1钢筋混凝土过路排水箱涵m3/m2390/463跨4.5m2.5m2钢筋混凝土过路排水箱涵m3/m1480/363跨4.0m2.0m3钢筋混凝土雨水渠涵m3/m3410/575BH=450020004钢筋混凝土雨水渠涵m3/m200/37BH=400020005钢筋混凝土雨水渠涵m3/m1150/274BH=350020006钢筋混凝土雨水渠涵m3/m650/
4、163BH=320020007钢筋混凝土雨水渠涵m3/m760/197BH=300020008钢筋混凝土雨水渠涵m3/m370/120BH=280020009钢筋混凝土雨水渠涵m3/m520/180BH=2500200010钢筋混凝土雨水渠涵m3/m850/340BH=2000200011级钢筋混凝土雨水管道m7650多种规格12埋地聚乙烯结构壁管m157DN40013埋地聚乙烯结构壁管m136DN50014雨水、污水检查井（沉泥井）座258多种规格、型号15双篦雨水口座182三路面工程14%水泥稳定石屑t37600厚度20cm25%水泥稳定级配碎石t58100厚度32cm3AC-20C下面层

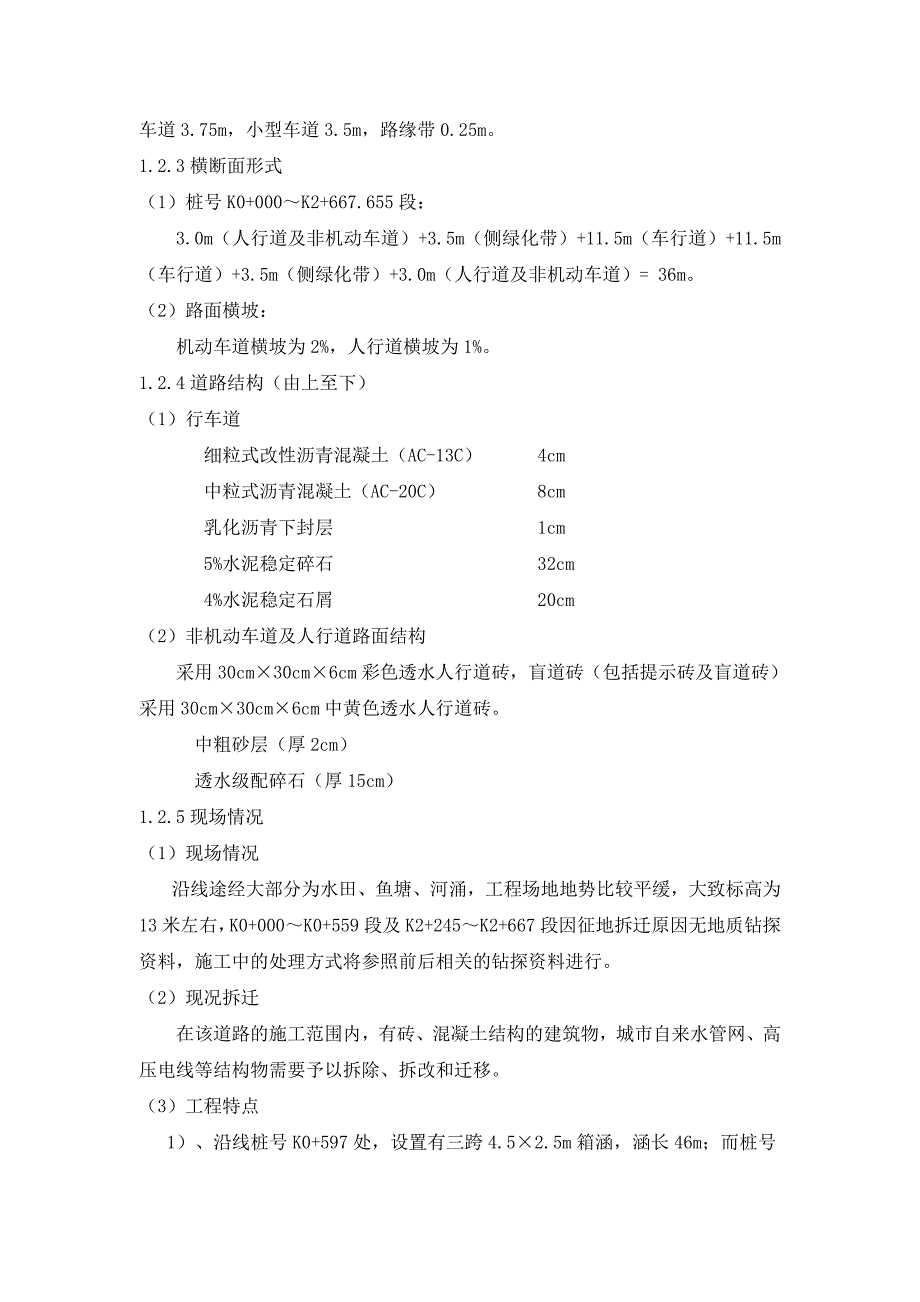

5、普通沥青混凝土t13600厚度8cm4AC-13C上面层改性沥青混凝土t6800厚度4cm1.2.2技术标准道路设计为城市次干道，设计车速40KM/h，双向六车道。车道宽度：大型车道3.75m，小型车道3.5m，路缘带0.25m。1.2.3横断面形式（1）桩号K0+000K2+667.655段：3.0m（人行道及非机动车道）+3.5m（侧绿化带）+11.5m（车行道）+11.5m（车行道）+3.5m（侧绿化带）+3.0m（人行道及非机动车道）= 36m。（2）路面横坡：机动车道横坡为2%，人行道横坡为1%。1.2.4道路结构（由上至下）（1）行车道细粒式改性沥青混凝土（AC-13C） 4cm中
6、粒式沥青混凝土（AC-20C） 8cm乳化沥青下封层 1cm5%水泥稳定碎石 32cm4%水泥稳定石屑 20cm（2）非机动车道及人行道路面结构采用30cm30cm6cm彩色透水人行道砖，盲道砖（包括提示砖及盲道砖）采用30cm30cm6cm中黄色透水人行道砖。 中粗砂层（厚2cm） 透水级配碎石（厚15cm）1.2.5现场情况（1）现场情况沿线途经大部分为水田、鱼塘、河涌，工程场地地势比较平缓，大致标高为13米左右，K0+000K0+559段及K2+245K2+667段因征地拆迁原因无地质钻探资料，施工中的处理方式将参照前后相关的钻探资料进行。（2）现况拆迁在该道路的施工范围内，有砖、混凝土
7、结构的建筑物，城市自来水管网、高压电线等结构物需要予以拆除、拆改和迁移。（3）工程特点1）、沿线桩号K0+597处，设置有三跨4.52.5m箱涵，涵长46m；而桩号K0+734处设置的三跨4.02.0m排水箱涵，涵长36m，目前现状为河涌，水流较深、较急，施工前，必须将河涌改道，方能进行该箱涵的施工。2）、沿线道路范围内大部分是水田、鱼塘，本次施工中不良路基处理面积约92800，占道路征地红线面积的65%左右。其中：需进行水泥搅拌桩加固处理的路基共21600；进行抛片石挤淤处理路基共34200，进行换填砂性土的路基约37000。综上所述施工工艺较为复杂，是本工程施工一大难点。1.3施工工期 按
8、照某某市中心区域基础设施建设项目包3之单项工程合同签订后，所约定的计划开工时间以监理工程师下发开工令日期后的18个月（548日历天）内。1.4工程质量标准单项工程交工验收达到国家质量检验评定的合格标准。第二章 总体施工组织布置根据施工总工期要求和现场情况及工程特点，合理安排作业面和施工进度，做好施工部署，并在人力、机械设备、材料、技术上提供有力保障，以做到集中优势、合理布置、重点突破，达到保质、安全、按期完成施工任务的目的。2.1项目管理组织机构的设置2.1.1项目公司（1）根据某某市中心区域基础设施建设项目的特点，以实施本工程的投融资建设、达到优质工程并按期顺利完工，根据适用法律在工程所在地
9、成立和登记注册了项目公司。为树立本集团公司良好形象，集团公司将对项目公司的人员进行精心挑选。组织精干、具有高理论水平和施工经验丰富的工程技术人员参与项目及施工管理工作。（2）本着高效、精干的原则，项目公司设项目经理1名，项目总工1名。下设财务部、工程技术部、合约部、质量安监部、设备物资部、综合部、中心试验室、沥青拌合站等职能部门。各部室负责人及技术管理人员都具有相应的资质证书，持证上岗，在项目经理领导下开展项目的全面管理工作。详见附图一锦霞路组织机构框图。（3）项目公司各职能部门内部分工如下（表）：序号部 门职 能1项目经理主持全面工作，全面履行项目合同，对项目工程质量、安全、工期和成本控制全
10、面负责，负责项目部内部行政管理工作。2项目总工主要抓本项目的技术工作，负责与监理单位、设计单位和业主技术工作的协调，分管施工现场的技术和质量工作。3工程技术部协助各单项工程负责人管理现场的施工生产和技术工作。4合约部负责项目的合同、预算、结算及工程实施过程中的计量等工作。5财务部负责项目投融资业务，对工程进度、人员安排及预算进行统一的管理，控制工程的资金流向及资金的合理分配。6质量安监部配合监督部门及监理工程师对各工序的施工质量进行定期和不定期的检查，制定安全生产措施、文明施工措施和环保措施并进行监督。7综合部为生产和生活提供后勤服务。8物资设备部根据工程部的进度安排进行材料的采购和工程机械设
11、备的调拨和保养工作。9中心试验室负责现场各项目的试验和检测工作，配合质检部门的抽检工作。10沥青拌合站负责各单项工程的沥青路面粒料、混合料的生产2.1.2单项工程（锦霞路）项目部为保质、安全、按期完成某某市中心区域基础设施建设项目包3的单项工程（锦霞路），项目公司将对单项工程（锦霞路）项目部的人员进行精心挑选、组织施工经验丰富的工程技术人员参与单项工程的施工管理工作。组建的单项工程（锦霞路）项目部下设施工技术组、计划合约组、质量安全组、机械设备维修组、测量组、试验室。各部门的负责人及技术管理人员在项目主管领导下开展单项工程的全面管理工作。2.1.3施工队伍组建专业的路基工程、路面工程、排水工程
12、、雨水渠箱涵结构物工程及人行道板铺设工程、绿化工程、交通工程、照明工程等的施工队伍，以“分工明确、责任到人”为原则，由项目部按进度计划统一指挥安排、密切协作，保证优质、安全、快速、高效地完成所赋予的施工任务。2.2拟投入的人员，机械设备及材料2.2.1拟投入的生产施工人员（1）主要的管理人员项目主管1人技术主管1人路桥工程师3人机械工程师2人质量工程师1人计量工程师1人试验工程师2人测量工程师3人质量检查人员2人专职安全员1人安全管理人员2人现场技术人员6人（2）生产施工人员本工程劳动力计划根据工程进度计划，考虑各工序间的协调作业，采取动态劳动力弹性管理的原则，根据工程进度组织劳动力进、退场。
13、以确保工程施工进度，同时避免出现停工、窝工现象。附图一1）、生产施工人员的组成配备足够的管理人员和技术人员，组织精干的专业施工队伍进场施工。本工程主要工种有：机械操作手、测量工、试验工、钢筋工、木工、混凝土工、砌砖工、电工、司机、机修工等。管理人员和技术人员均有参与多项重点工程施工管理经验，技术工人都有技术等级证书。2）、生产施工人员的配备在综合考虑工期、工程特点及施工工艺的基础上，道路工程施工时将组建四支专业性强的施工队伍。 路基工程施工队：高峰期达150人； 路面工程施工队：高峰期达80人； 排水工程施工队：高峰期达120人； 综合管线、附属工程施工队（工作内容详见附图一组织机构框图）：高峰期达150人。2.2.2主要施工机械设备拟投入本工程的主要的机械设备、测量、试验仪器序号机 具 名 称型号规格数 量备 注一路基及排水工程1挖掘机PC300以上8台其中取土场3台、现场5台2振动压路机YZ18C（18t）6台3推土机165kw以上4台4平地机120型2台5洒水车东风CLW5060GPS32台6装载机柳工ZL-9284台其中拌合场2台、现场2台7汽车吊车1630t3台8钢筋加工机械2套9水泵14台10发电机组45120kw4二路面工程1摊铺机ABG TIT
