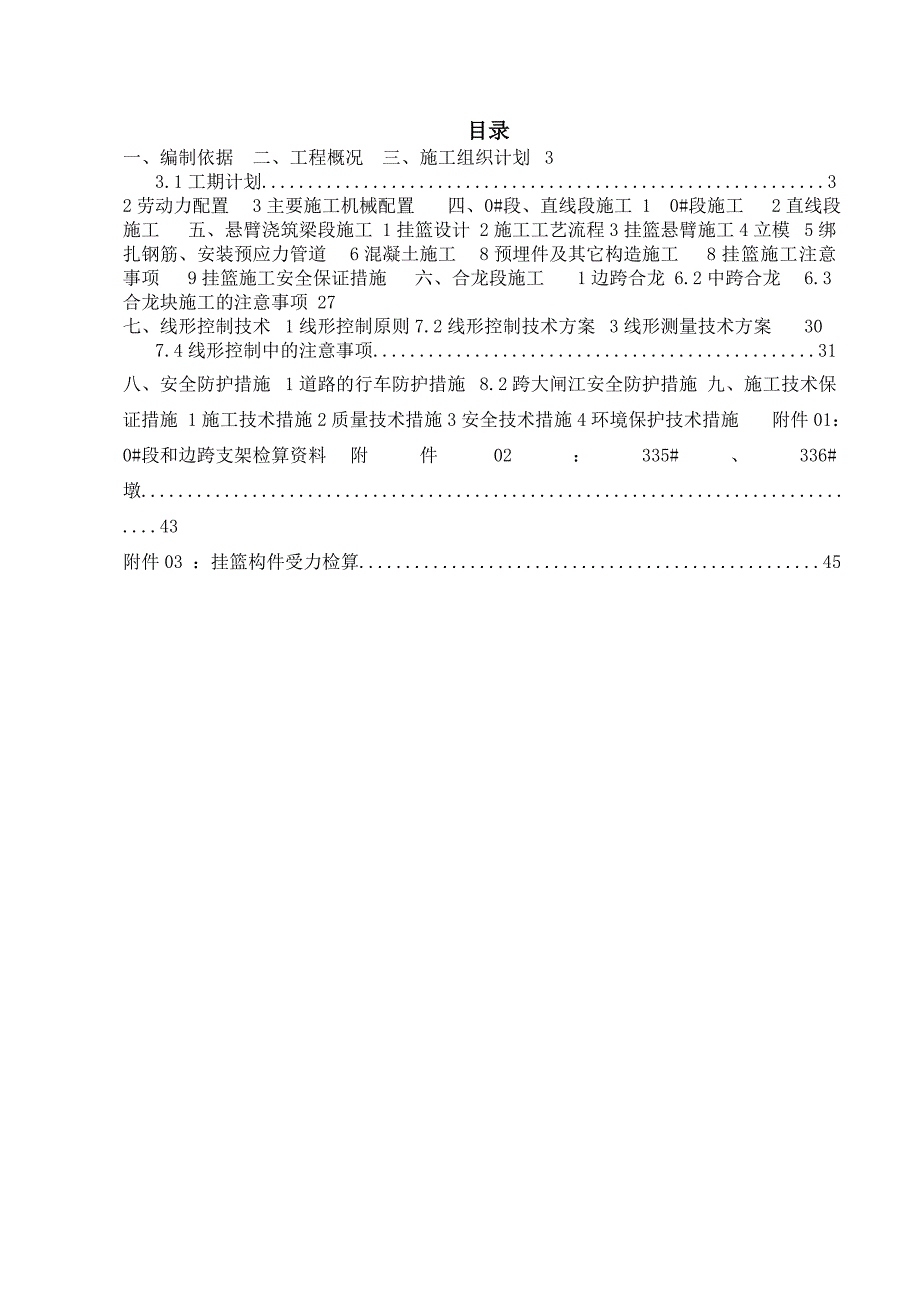

1、目录一、编制依据二、工程概况三、施工组织计划33.1工期计划32劳动力配置3主要施工机械配置四、0#段、直线段施工1 0#段施工2直线段施工五、悬臂浇筑梁段施工1挂篮设计2施工工艺流程3挂篮悬臂施工4立模5绑扎钢筋、安装预应力管道6混凝土施工8预埋件及其它构造施工8挂篮施工注意事项9挂篮施工安全保证措施六、合龙段施工1边跨合龙6.2中跨合龙6.3合龙块施工的注意事项27七、线形控制技术1线形控制原则7.2线形控制技术方案3线形测量技术方案307.4线形控制中的注意事项31八、安全防护措施1道路的行车防护措施8.2跨大闸江安全防护措施九、施工技术保证措施1施工技术措施2质量技术措施3安全技术措施

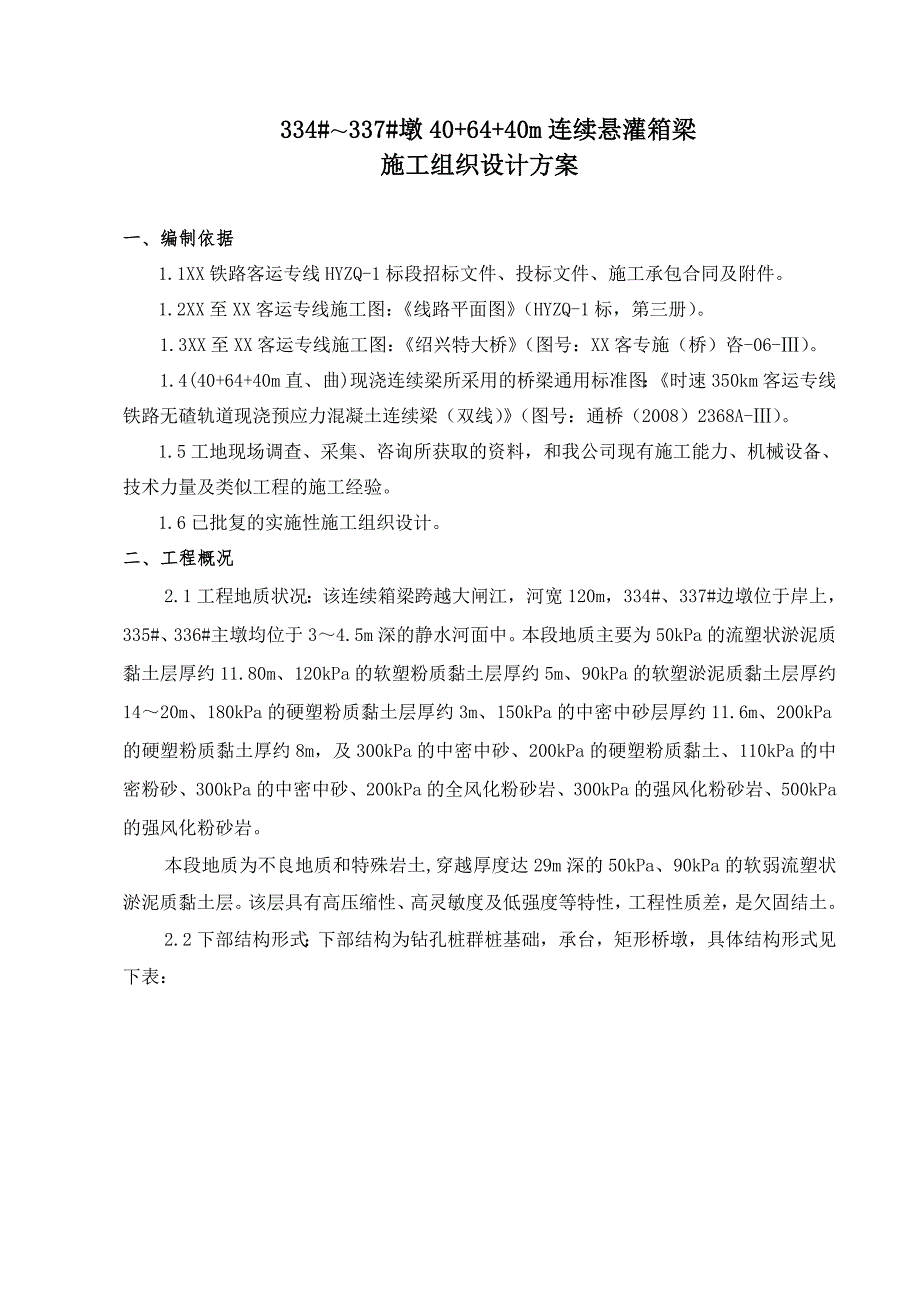

2、4环境保护技术措施附件01 :0#段和边跨支架检算资料附件02 :335#、336#墩.43附件03 :挂篮构件受力检算.45334#337#墩40+64+40m连续悬灌箱梁施工组织设计方案一、编制依据1.1XX铁路客运专线HYZQ-1标段招标文件、投标文件、施工承包合同及附件。1.2XX至XX客运专线施工图:线路平面图(HYZQ-1标,第三册)。1.3XX至XX客运专线施工图:绍兴特大桥(图号:XX客专施(桥)咨-06-)。1.4 (40+64+40m直、曲)现浇连续梁所采用的桥梁通用标准图:时速350km客运专线铁路无碴轨道现浇预应力混凝土连续梁(双线)(图号:通桥(2008)2368A-

3、)。1.5工地现场调查、采集、咨询所获取的资料,和我公司现有施工能力、机械设备、技术力量及类似工程的施工经验。1.6已批复的实施性施工组织设计。二、工程概况2.1工程地质状况:该连续箱梁跨越大闸江,河宽120m,334#、337#边墩位于岸上,335#、336#主墩均位于34.5m深的静水河面中。本段地质主要为50kPa的流塑状淤泥质黏土层厚约11.80m、120kPa的软塑粉质黏土层厚约5m、90kPa的软塑淤泥质黏土层厚约1420m、180kPa的硬塑粉质黏土层厚约3m、150kPa的中密中砂层厚约11.6m、200kPa的硬塑粉质黏土厚约8m,及300kPa的中密中砂、200kPa的硬塑

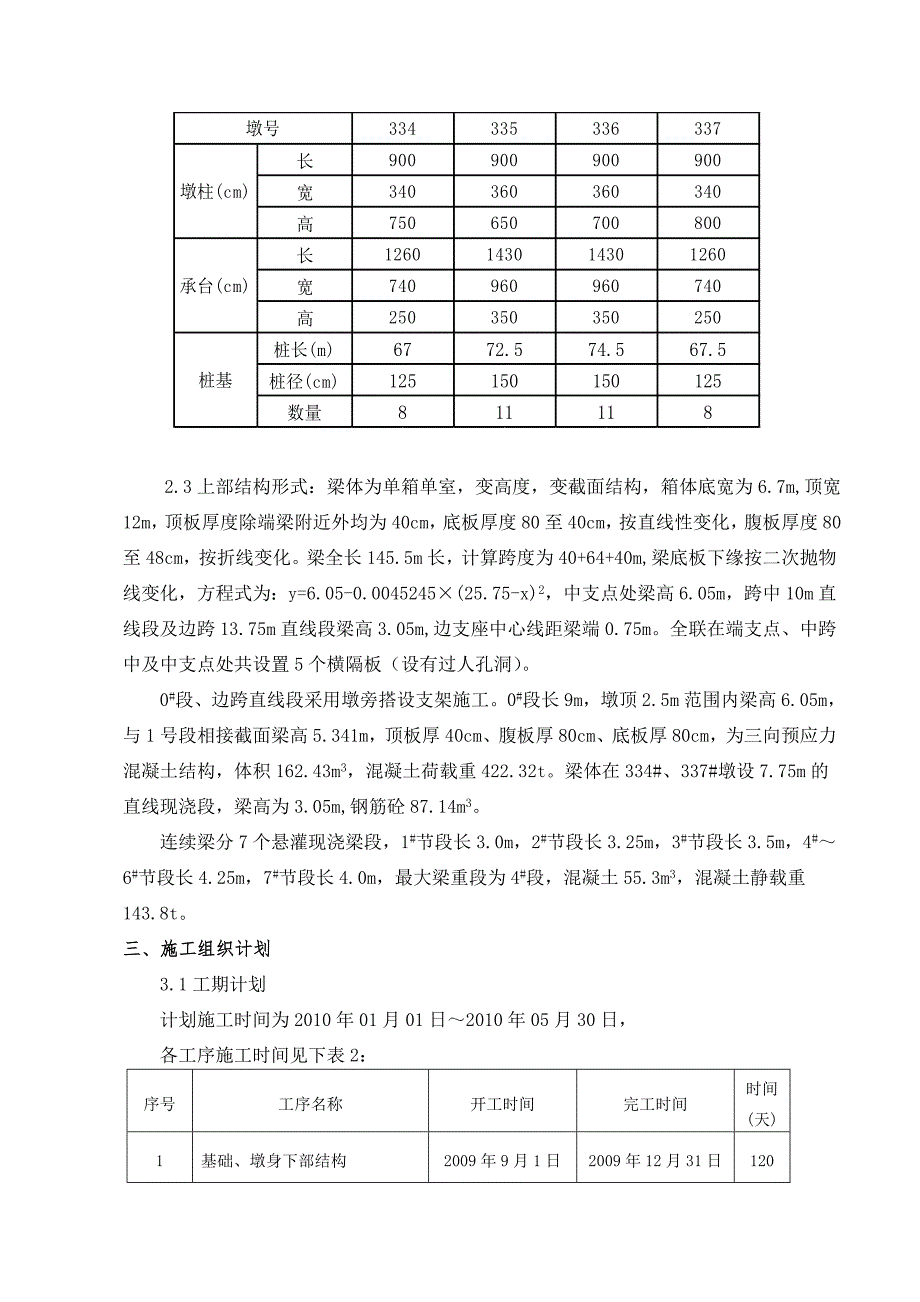

4、粉质黏土、110kPa的中密粉砂、300kPa的中密中砂、200kPa的全风化粉砂岩、300kPa的强风化粉砂岩、500kPa的强风化粉砂岩。本段地质为不良地质和特殊岩土,穿越厚度达29m深的50kPa、90kPa的软弱流塑状淤泥质黏土层。该层具有高压缩性、高灵敏度及低强度等特性,工程性质差,是欠固结土。 2.2下部结构形式:下部结构为钻孔桩群桩基础,承台,矩形桥墩,具体结构形式见下表: 2.3上部结构形式:梁体为单箱单室,变高度,变截面结构,箱体底宽为6.7m ,顶宽12m,顶板厚度除端梁附近外均为40cm,底板厚度80至40cm,按直线性变化,腹板厚度80至48cm,按折线变化。梁全长14

5、5.5m长,计算跨度为40+64+40m,梁底板下缘按二次抛物线变化,方程式为:y=6.05-0.0045245(25.75-x)2,中支点处梁高6.05m,跨中10m直线段及边跨13.75m直线段梁高3.05m,边支座中心线距梁端0.75m。全联在端支点、中跨中及中支点处共设置5个横隔板(设有过人孔洞)。0#段、边跨直线段采用墩旁搭设支架施工。0#段长9m,墩顶2.5m范围内梁高6.05m,与1号段相接截面梁高5.341m,顶板厚40cm、腹板厚80cm、底板厚80cm,为三向预应力混凝土结构,体积162.43m3,混凝土荷载重422.32t。梁体在334#、337#墩设7.75m的直线现浇

6、段,梁高为3.05m,钢筋砼87.14m3。连续梁分7个悬灌现浇梁段,1#节段长3.0m,2#节段长3.25m,3#节段长3.5m,4#6#节段长4.25m,7#节段长4.0m,最大梁重段为4#段,混凝土55.3m3,混凝土静载重143.8t。三、施工组织计划3.1工期计划计划施工时间为2010年01月01日2010年05月30日,各工序施工时间见下表2:序号工序名称开工时间完工时间时间(天)1基础、墩身下部结构2009年9月1日2009年12月31日12020#块支架搭设2010年01月1日2010年01月15日1530#块模板、钢筋、砼浇筑2010年01月16日2010年02月10日254

7、挂篮安装及调试2010年02月11日2010年02月20日1051#7#段块件立模、钢筋安装、砼浇注、养护、张拉,每块件循环按9天计2010年02月21日2010年04月25日636边跨直线段支架现浇2010年02月26日2010年04月17日507边跨合龙2010年04月26日2010年05月10日158体系转换,拆除边跨支架2010年05月11日2010年05月15日59中跨合龙2010年05月16日2010年05月30日1510拆除挂篮2010年05月31日2010年06月14日153.2劳动力配置根据本工程施工内容,按施工高峰期的作业人数配置,架子队管理人员15名,设置5个专业施工班组

8、,各专业施工班组由队长直接管理和领导。表3:劳动力配备表序号名 称数量(人)备注1现场负责人1负责连续梁的全面组织及管理协调工作2技术主管1负责现浇梁的技术交底、质量监控工作3技术、质检、测量及试验人员10负责全桥技术交底、质量检测等,其中测量人员5名4施工员3负责现浇梁的施工现场管理工作5专兼职安全员2负责现浇梁的现场安全工作6工班长5负责各班组的施工工序、班组人员安排7模板班10负责本工程全部挂篮安装及走行、模板就位及标高调整8钢筋班15本工程全部钢筋、预应力筋的下料加工和绑扎作业9混凝土班20负责本工程全部混凝土浇注及养生作业10张拉班15负责本工程全部预应力筋的张拉、真空压浆作业11杂

9、工班10负责本工程施工用电、修理、看守、普工等作业12合计923.3主要施工机械配置表4:主要施工机械配置表序号名 称数量(台/套)序号名 称数量(台/套1挂篮26内燃发电机(备用)2225T汽车27钢筋加工机具43混凝土拌合站28砼浇注振捣设备104混凝土运输罐车109张拉设备45混凝土汽车泵210压浆设备2四、0#段、直线段施工4.1、0#段施工4.1.1、支架搭设 支架立柱采用425mm钢管桩,钢管桩之间按要求设置横向和纵向连接,在离墩身0.4m处设置一排钢管桩,在离承台边缘0.363m处再设置一排钢管桩,在承台上用砂浆做厚2cm的调平层,然后在砂浆调平层上连接55*55cm的钢板,并预

10、埋8根的20mm的螺纹钢,用于固定钢板,然后在钢板上焊接425mm的钢管,并沿钢管桩底外侧用15mm三角钢板加劲与底钢板焊接,用于临时固定钢管桩用;钢管支架上面焊接长宽均为80cm,厚度为2cm的钢板;上部采取在钢管顶横桥向布置2根I40b的工字钢,在I40b工字钢上面利用钢楔形块调整模板的高度,在楔形块上边设置顺桥向的I32b的工字钢,上面直接搭设模板。为了抵消顺桥向的水平力,在顺桥向的钢管柱与墩身连接,利用现浇墩身时留下的对拉孔将两侧钢管桩连接一起,用来增强支架稳定性。详图见附件1:0#块支架计算及施工图4.1.2、支架预压支架搭设完成,对支架进行相当于1.2 倍箱梁自重的荷载预压。支架压

11、重材料优先采用砂袋、钢材。预压范围:箱梁底6.7m宽、箱梁顶12m宽,纵向支架顶3.55m范围,荷载按箱梁结构形式合理分配布置。加载顺序:按梁重30、60、90%、120%、逐级分层、对称加载预压,并且每级持续时间在30分钟以上,最后两级间相隔1小时。预压观测:横向左中右侧布点进行观测,在预压前对底模的标高观测一次,在预压的过程中平均每2小时观测一次,观测至沉降稳定为止,待消除支架非弹性变形量及压缩稳定后测出弹性变形量,即完成支架压重施工。将预压荷载卸载后再对底模标高观测一次,从以上的观测资料中计算出支架的弹性变形下沉。预压过程中进行精测,将此弹性变形值与施工控制中出现的其它因素需要设置的预拱

12、度叠加,算出施工时应当采用的预拱度,按算出的预拱度调整底模标高,开始箱梁施工。4.1.3、临时固结措施(在墩顶预埋)0#段与墩身采取临时固结措施:在墩顶上设置4个临时支墩,支墩为C50钢筋混凝土,平面尺寸为:14050cm。中间设一层5cm厚硫磺砂浆,并预埋电阻丝。具体布置见附件2:墩顶临时固结。4.1.4、模板制安底模:墩顶部分采用竹胶板模板,板厚15mm,纵向两侧用挂篮底模。外侧模:采用大块钢模板,在梁变宽部分利用调模装置调整,内外侧模板拼装后用25对拉螺杆对拉,拉杆间距按水平1.0米,竖向1.0米布置。顶板底模与外侧模连接处镶橡胶条塞紧,以防漏浆。隔墙模板及腹板内模板:均采用方木竹胶板模

13、板现场拼装,内模板的紧固主要用对拉螺杆,并用脚手架连接内撑。倒角模板采用木模。人洞模板及支架:隔墙人洞采用木模板、木支架,顶板临时人洞模板采用钢板焊接,支撑用12钢筋与梁顶板钢筋网片焊接。端头模板:端头模板因有钢筋及预应力管道孔眼,模板采用5mm钢板挖孔,按断面尺寸挖割。孔眼必须按钢筋及预应力管道位置精确定位切割。每个预应力预留孔位要编号,以便在下节段悬灌施工中快速准确定位。纵向及横向预应力槽口:纵向及横向预应力张拉端槽口尺寸及位置要求准确,均采用5mm厚的钢板制作。4.1.5、钢筋制安、安装预应力管道先绑扎底板和腹板钢筋,安装并定位好预应力管道,内模安装完毕后再绑扎顶板钢筋。在钢筋与模板间设

14、置保护层垫块。保护层采用与梁体混凝土同标号的混凝土垫块制作,垫块形状为锥形,满足保护层厚度和定位的允差(05mm)要求。垫块散布均匀,侧面和底面的垫块不少于4个/m2,绑扎垫块和钢筋的铁丝头不得伸入保护层内。预应力钢绞线安装,梁体按照三向预应力设计,纵向、横向、竖向均设预应力。纵横向采用金属波纹管成孔,竖向预应力采用铁皮套管成孔。波纹管安装前做渗水试验,以确保在正常浇筑混凝土时不会变形和渗漏。安装时,波纹管钢带卷刃方向应与穿束方向一致。管道内预置一根通长镀锌铁线或细钢丝绳。波纹管安装时,严格按照管道坐标图,沿长度方向按50cm 间距焊设“井”字形定位钢筋网卡住管道、并以铁丝绑扎固定,确保管道在浇筑混凝土时不上浮、不变位。孔道定位误差小于1mm,且严禁局部弯折和变形,以免造成穿束困难。在波纹管附近电焊钢筋时,对波纹管加以防护,焊完再细致检查,确保无损。锚下垫板安装时与预应力钢束垂直,垫板中心对准波纹管管道中心。在波纹管管道最高处预留压浆排气孔,以定位钢筋牢固定于普通钢筋上,内端孔口与波纹管绑扎在一起,外口封堵后与模板面密贴。浇筑混凝土前,纵向波纹管内穿内
