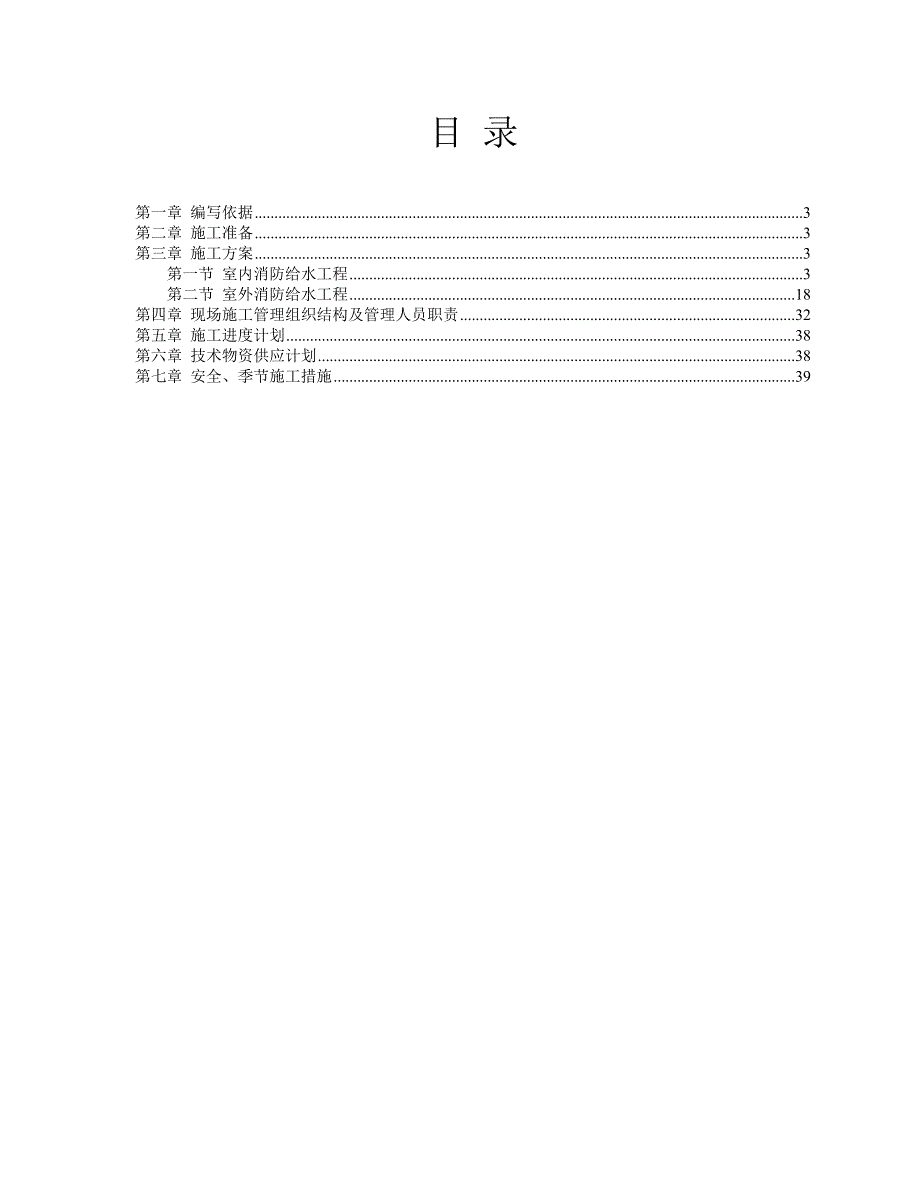

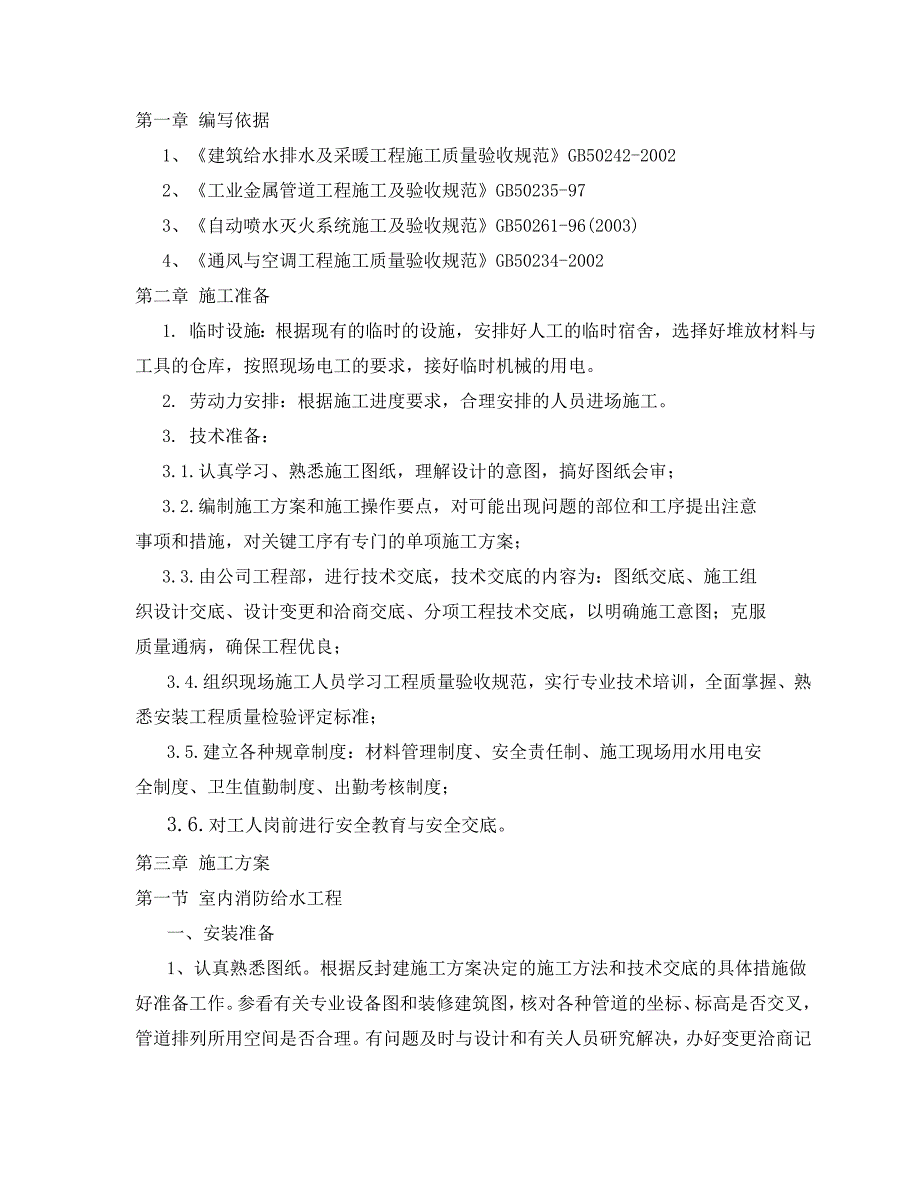

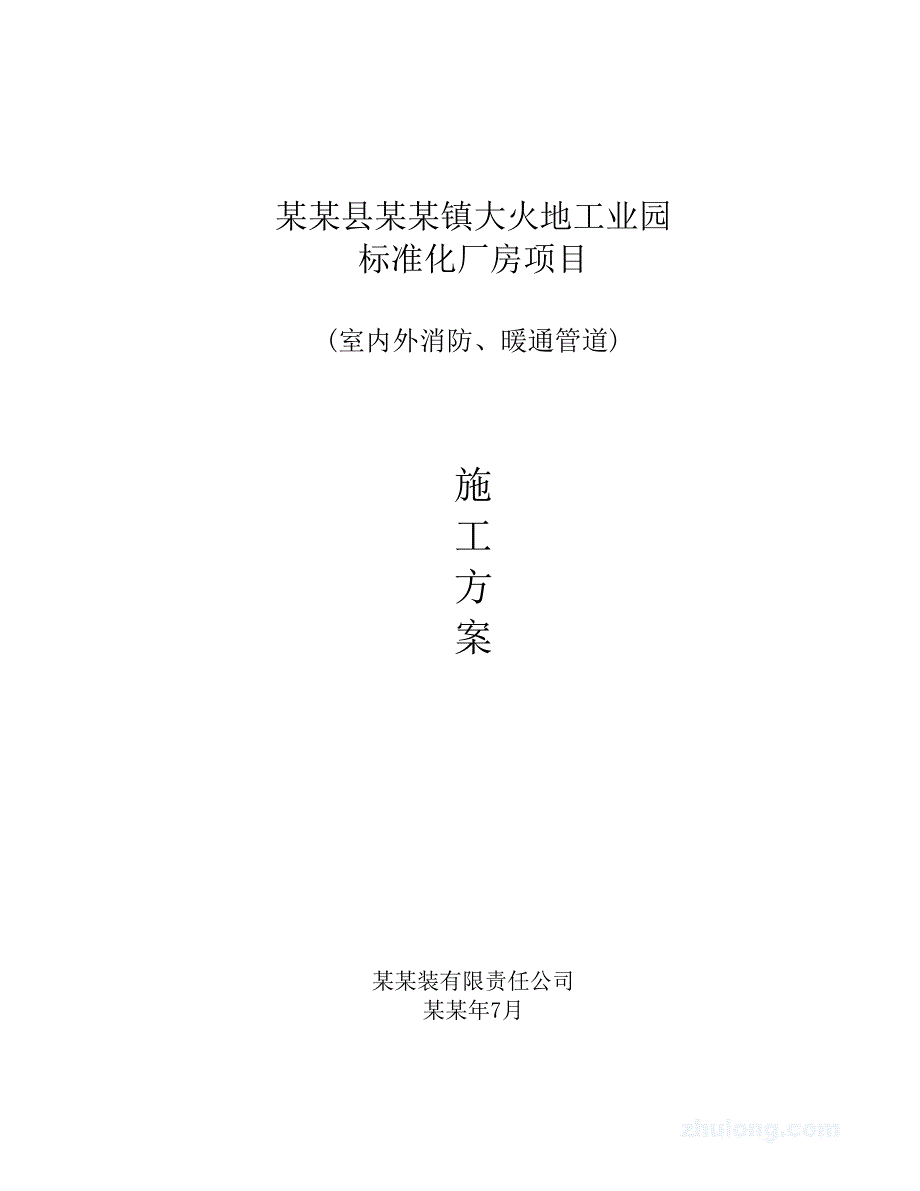

1、某某县某某镇大火地工业园标准化厂房项目(室内外消防、暖通管道)施工方案某某装有限责任公司某某年7月目 录第一章 编写依据3第二章 施工准备3第三章 施工方案3第一节 室内消防给水工程3第二节 室外消防给水工程18第四章 现场施工管理组织结构及管理人员职责32第五章 施工进度计划38第六章 技术物资供应计划38第七章 安全、季节施工措施39第一章 编写依据1、建筑给水排水及采暖工程施工质量验收规范GB50242-20022、工业金属管道工程施工及验收规范GB50235-973、自动喷水灭火系统施工及验收规范GB50261-96(2003)4、通风与空调工程施工质量验收规范GB50234-2002
2、第二章 施工准备1. 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2. 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3. 技术准备：3.1.认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；3.2.编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；3.3.由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；3.4.组织现场施工人员学习工程质量验收
3、规范，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；3.5.建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；3.6.对工人岗前进行安全教育与安全交底。第三章 施工方案第一节 室内消防给水工程一、安装准备1、认真熟悉图纸。根据反封建施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。2、配合土建预留、预埋。安装图上有的而土建图上未设计的，由安装单位负责配合土建预留、留埋，但开工前应与土建
4、协商划分清楚，明确各自的范围与责任，以免发生错误和遗漏。在配合土建预埋作业中，要进一步核对位置和尺寸，确认无误后，经土建、安装双方施工人员与监理公司的现场监理工程师办理签证手续，再进入下一道工序。在浇灌混凝土过程中，安装单位要有专有监护，以防预埋件移位和损球。管道穿地下室剪力墙、基础、梁、楼板，配合好土建预埋防水套管。3、管位确位。确定管道位置要先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求的几何尺寸制作并埋好支架或挖好地沟。等支架牢固（或地沟开挖合格）后，方可以安装。立管用线附吊挂在立管的位置上，用“粉袋”（灰线包）在墙上弹出垂直线。依次埋好立管卡。凡正式建筑物的管
5、道固定支架不准使用钩钉。二、预制加工管道安装一般采用就地加工安装。如果是几何尺寸相同的成批的管段，场地加工困难，也可采用集中加工再到位安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸。按设计图线画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确的尺寸，记录在施工草图上，然后按草图测得的尺寸算出管段的下料长度，之后进行断管、套丝、上管件、调直、校对，按管段分组编号。管子下料长度要除去阀件和管件的占用长度，并加上螺纹拧入配件内或插入法兰内的长度。1管道下料方法：1.1.锯割：即用手锯切断钢管或。在使用细齿锯条时
6、，因齿距小，只有几个锯齿同时与管壁的断面接确，锯齿吃力小，而不致卡掉锯齿，较省力，但切割速度慢，用于切断DN40 以下的管材。使用粗齿锯条时，锯齿与管壁面接触的齿数较少，锯齿的吃力量大，容易卡掉锯齿，较费力，但切割速度快，适用于DN50150 的钢管。为了防止将管口锯偏，可在管壁上预先划好线。划线一般用整齐的厚纸板或油毡样板紧紧包裹在管壁上，用石笔或铅笔在管子上沿样板画一圈又即可。切断时，锯条应保持与管子轴线垂直，才能使切口平直。如发生锯偏时，应将锯弓转换方向再锯。锯口要锯到底部，不应把剩下的一部分折断，以防管避变形。使用电锯切割时，将管子固定在锯床上，锯条对准切割线即可切断。1.2.磨割：使
7、用砂轮切割机切割，工效比手工锯割可提高10 以上。切断管子断面光滑，但飞边要用锉刀除去。1.3.刀割：用管子割刀切断管子(钢管)，一般用切割DN50 以下的管子。切断的管子断面较平直，但缺点是受挤压管径缩小，因此须用铰刀刮去其缩小部分。1.4.气割：利用氧气乙炔焰切割，一般用在DN100 以上的钢管上，但镀锌钢管不充许用气割。不论采用哪种方法切割管子，基切口表面都应平整，不得有裂纹、重皮。如有毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等都应清除。切口平面偏差为管径的10%，但不得超过3mm。2.管道螺纹连接：加工管螺纹，也称套丝，有手工套丝和机械套丝两种。2.1.手工套丝：手工套丝是把加工的管子固定
8、在管子台虎钳上，需套丝的一端管段应伸出钳口外150mm 左右。把铰板装置放到底，并把活动标盘对准固定标盘与管子相应的刻度上。上紧标盘固定把柄，随后将后套推入管道至扳牙齐平，关紧后套（不要太紧，能使铰板转动为宜）。人站在管端前方，一手扶住机身向前推进，另一手顺时针方向转动铰板把手。当扳牙进入管子两扣时，在切削端上加点机油润滑并冷扳牙，然后人可站在右侧继续均匀用力旋转扳把，使扳徐徐而进。为了使螺纹连接紧密，螺纹加工成锥形。螺纹的锥度是利用套丝过程中逐渐松开拆扳牙的松螺螺丝来实现的。螺纹加工达到规定的长度时，一边旋转套丝，一边松开松紧螺丝。为了操作省力及防止扳牙过度磨损，不同管径应有不同的套丝次数，
9、DN32以下最好两次套成，DN3250 可分23 次；DN50 以上必须在3 次以上。严禁一次完成套丝。套丝时，第一次或第二次铰板的活动标盘对准固定标盘刻度时，要略大于相应的刻度。螺纹加工长度可按下表施工：项次管子公称直DN短螺纹长螺纹连接阀门的螺丝长度(mm)（mm）(in)长度(mm)丝扣数（牙）长度(mm)丝扣数（牙）1151/21485028122203/4169653013.532511886026154321(1/4)2096528175401(1/2)2210703019650224117533217652(1/2)2712853723.5880330131004426在实际安装
10、中，当支管要求有坡度时，遇到的管件螺纹不端正，则要求有相应的偏扣，俗称“歪牙”，歪牙的最大偏离不能超过150。歪牙的操作方法是将铰板套进管子一、两扣后，把后卡爪扳根据所需的偏度略为松开，使螺纹向一侧倾斜，这样套成的螺纹即成“歪牙”。22.机械套丝：使用套丝机套丝前，应首先进行空负载试车，确认运行正常可靠后方可进行套丝工作。套丝机一般以低速进行工作，如有变速箱者，要根据套出螺纹的质量情况选择一定的速度，不得逐级加速，以防“爆牙”或管端变形。套丝时，严禁用锤击方法旋紧或放松背面挡脚，进刀手把和活动标盘。长管子套丝时，管后端一定要垫平；螺纹套成后，要将进刀把及管子夹头松开，再将管子缓缓地退出，防止碰
11、伤螺纹。套丝的次数：DN25 以上要分两次进行，切不可一次套成，以免损坏扳牙或产生“爆牙”。在套丝过程中要有机油润滑和冷却。管子螺纹应规整，如有断丝或缺丝，不得大于螺纹全扣数的10%。管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间加适当的填料。室内给水管道一般采用油麻丝和白厚或生料带。安装时，先将麻丝抖松成薄而均匀的纤维（或者用生料带），然后从螺纹第二扣开始沿螺纹顺时针方向（与螺纹拧紧方向一致）进行缠绕，缠好后表面沿螺纹第二扣开取沿螺纹顺时针方向（与螺纹拧紧方向一致）进行缠绕，缠好后表面沿螺纹方向涂白厚漆（生料带不需涂白厚漆），然后用手拧上管件，再用管子钳收紧。填料缠绕要适当，不得把填
12、料从管端下垂挤入管腔，以免堵塞管路。安装螺纹管件时，应按旋紧方向一次装好，不得倒回。安装后，尾螺纹要露出23 牙，并清除外露的填料。 三、管道安装1.干管安装：1.1.埋地干管沟槽开挖1.1.1.首先，按施工图要求测出管道的坐标及标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度。其坐标和标高应符合设计要求，偏差不得超过质量标准的有关规定。 1.1.2. 根据图纸会审记录内容要求：因管线沟底土质复杂，应换填。本工程采用砂石粒或最大粒径小于40mm天然碎石料，人工夯实，换填深度1.5M。管道底部必须铺100mm砂垫层。大样图如下：1.5m10cm1.1.3.当管径D100mm 时，对任何管材
13、底宽为DW+1.6m(DW 为管箍外径)。1.1.4.在地下水位高的土层中，管沟的排水沟宽为1.3m1.8m。1.1.5为了防止塌方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关。当设计无规定时，深度在5m 以内的沟槽，最大边坡应符合下表规定。深度5m 以内沟槽最大边坡坡度 边 坡 坡 度土壤名称 人工挖土、并将土抛于沟边上机械挖土在沟底挖土机械挖土在沟边挖土砂 土 1:1.0 1:0.751:1.0亚砂土 1:0.671:0.50 1:0.75亚粘土1:0.501:0.33 1:0.75粘 土1:0.331:0.251:0.67含砾石、卵石1:0.67 1:0501:0.75泥岩白
14、土1:0.331:0.251:0.67干黄土1:0.25 1:0.10 1:0.33注：如人工挖土不把土抛于沟槽上边，而是随时运走时，即可采用机械在沟底挖土的坡度。表中砂土不包括细砂和松砂。在个别情况直，如有足够依据或采用多种挖土机，均不受本表的限制。距离沟边0.8m 以内，不应堆集弃土和材料，堆土高度不超过1.5m为了便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定的距离，一般不小于0.8m。沟底要求是坚实的自然土层，如果是松散的回填土右沟底有不易清除的块石时，都要进行处理，防止管道产生不均匀下沉而造成质量事故。松土层应夯实，对块石侧应将其上部铲除，然后铺上一层大于150mm 厚度的回填土整平夯实或用黄砂铺平。管道的支撑和墩不得直接铺设在冻土和未经处理的松土上。1.1.6.根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求埋地干管安装时，首先确定干管的位置、标高、管径等，正确地按设计图纸规定的位置开挖土（石）方至所需深度，若未留墙洞，则需要按图纸的标高和位置在工作面上划好打眼位置的十字线，然后打洞；十字线的长度应大于孔径，以便打洞后按剩余线迹来检验所定管道的的位置正确与否。埋地总管一般应坡向室外，以保证检查维修时能排尽管内余水。给水引入管与排水排出管的水平净距不得小于1m；室内给水管与排水管平行敷设时，两管间的最小的水平净距为500mm
