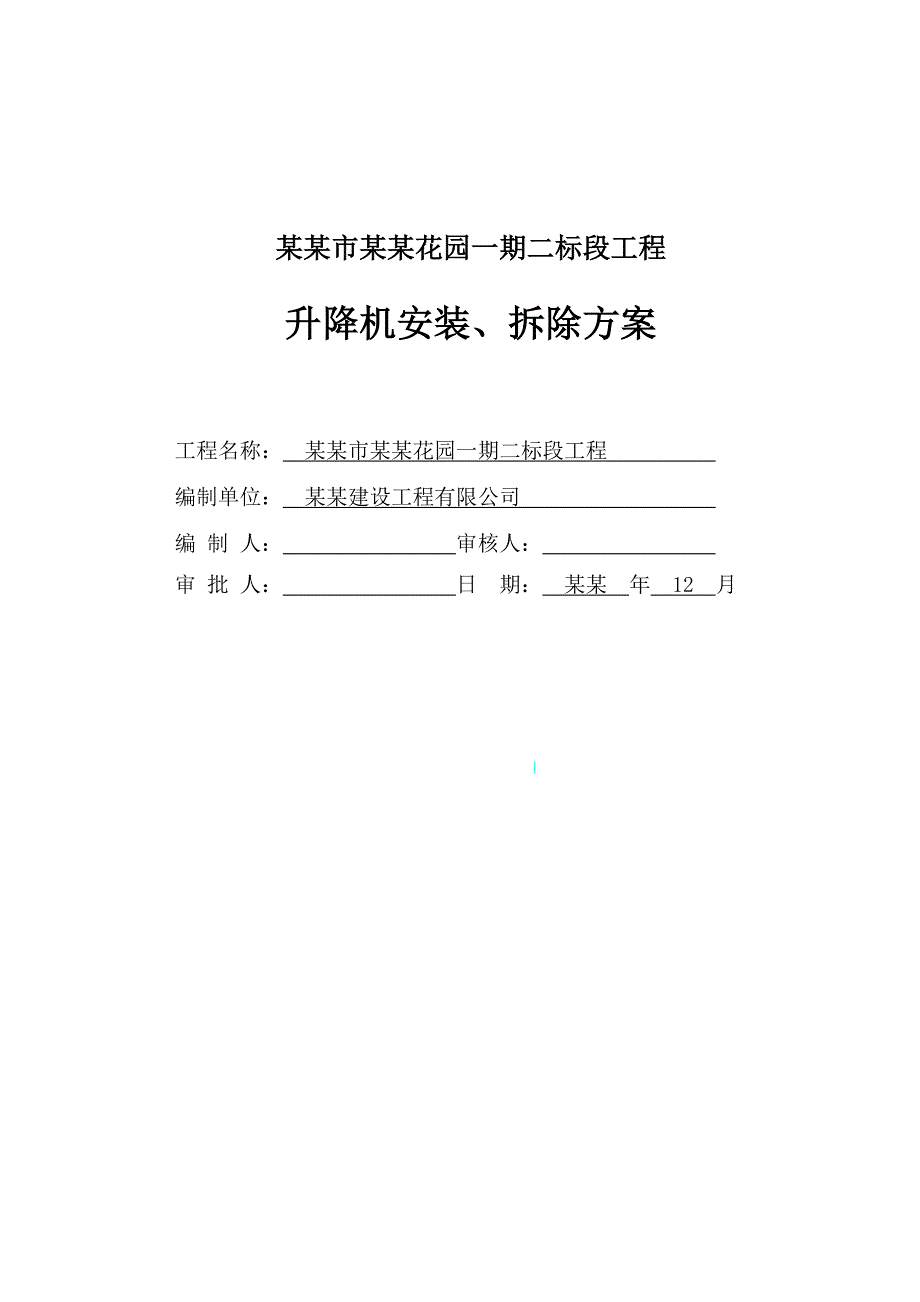

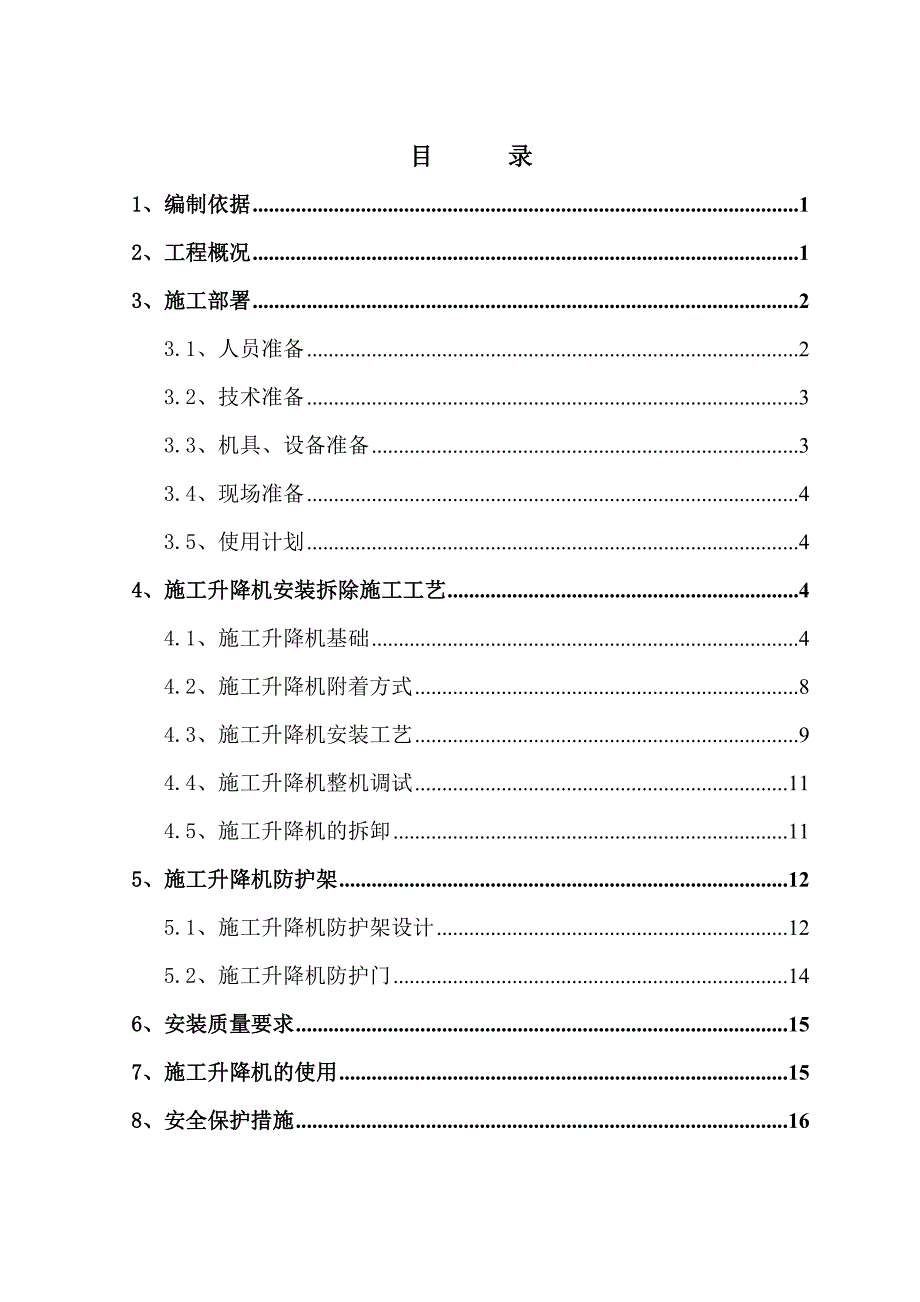

1、某某市某某花园一期二标段工程升降机安装、拆除方案工程名称： 某某市某某花园一期二标段工程 编制单位： 某某建设工程有限公司 编 制 人： 审核人： 审 批 人： 日 期： 某某 年 12 月目 录1、编制依据12、工程概况13、施工部署23.1、人员准备23.2、技术准备33.3、机具、设备准备33.4、现场准备43.5、使用计划44、施工升降机安装拆除施工工艺44.1、施工升降机基础44.2、施工升降机附着方式84.3、施工升降机安装工艺94.4、施工升降机整机调试114.5、施工升降机的拆卸115、施工升降机防护架125.1、施工升降机防护架设计125.2、施工升降机防护门146、安装质量

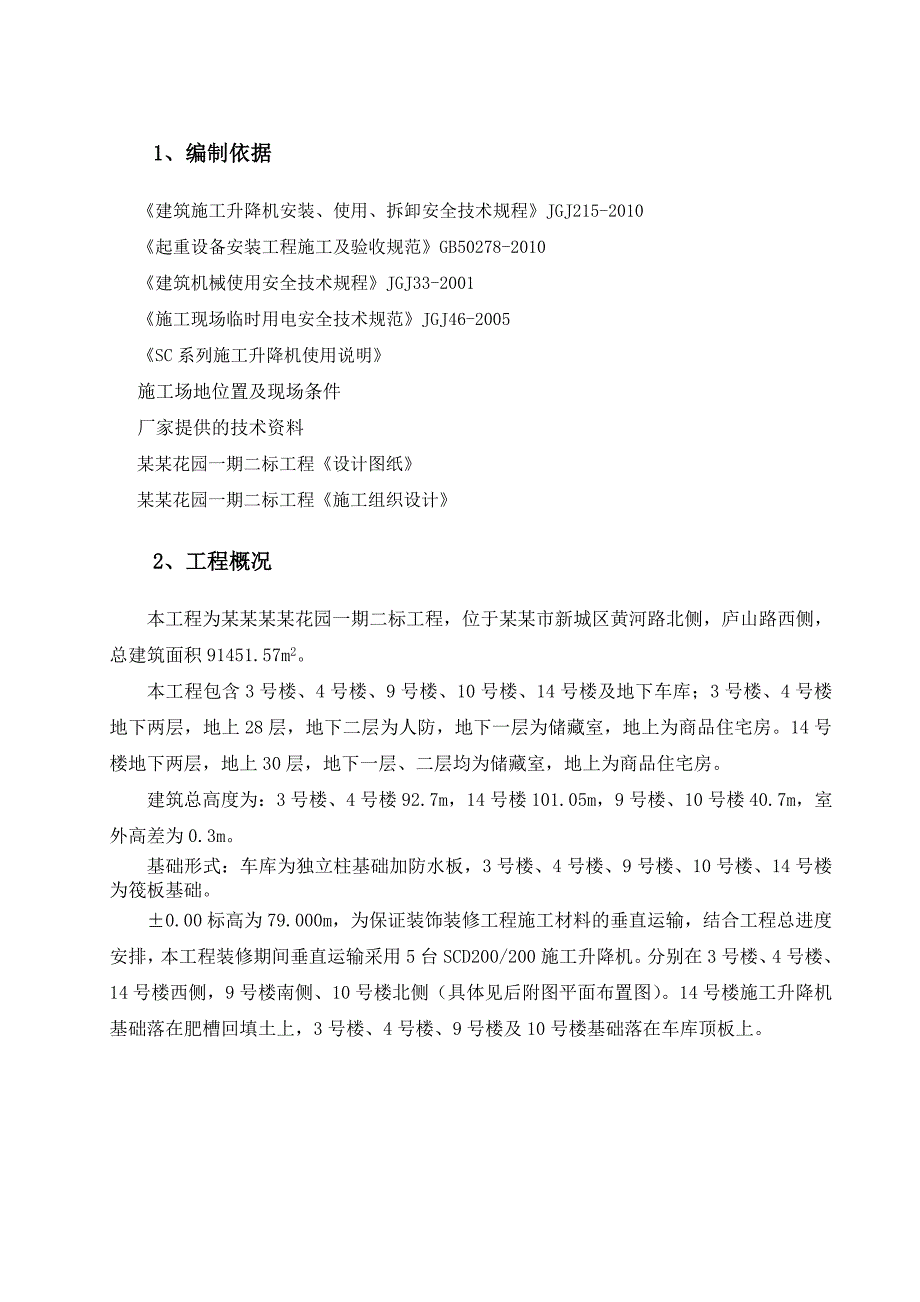

2、要求157、施工升降机的使用158、安全保护措施161、编制依据建筑施工升降机安装、使用、拆卸安全技术规程JGJ215-2010起重设备安装工程施工及验收规范GB50278-2010建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-2005SC系列施工升降机使用说明施工场地位置及现场条件厂家提供的技术资料某某花园一期二标工程设计图纸某某花园一期二标工程施工组织设计2、工程概况本工程为某某某某花园一期二标工程，位于某某市新城区黄河路北侧，庐山路西侧，总建筑面积91451.57m2。本工程包含3号楼、4号楼、9号楼、10号楼、14号楼及地下车库；3号楼、4号楼地下
3、两层，地上28层，地下二层为人防，地下一层为储藏室，地上为商品住宅房。14号楼地下两层，地上30层，地下一层、二层均为储藏室，地上为商品住宅房。 建筑总高度为：3号楼、4号楼92.7m，14号楼101.05m，9号楼、10号楼40.7m，室外高差为0.3m。基础形式：车库为独立柱基础加防水板，3号楼、4号楼、9号楼、10号楼、14号楼为筏板基础。0.00标高为79.000m，为保证装饰装修工程施工材料的垂直运输，结合工程总进度安排，本工程装修期间垂直运输采用5台SCD200/200施工升降机。分别在3号楼、4号楼、14号楼西侧，9号楼南侧、10号楼北侧（具体见后附图平面布置图）。14号楼施工升
4、降机基础落在肥槽回填土上，3号楼、4号楼、9号楼及10号楼基础落在车库顶板上。3、施工部署3.1、人员准备组织管理机构如下图。项目人员安排：序号职 务姓 名工作内容1项目经理项目总负责、总协调。2总工程师负责监督项目各级管理人员履行质量职责，对工程施工技术进行全面指导和监督。3执行经理负责落实由项目部下达的生产计划任务，协调项目与劳务之间的工作安排。4土建技术负责人负责土建工程施工的技术指导工作，对土建工程师编制的方案，交底进行审核。5水暖主管根据工程施工情况，合理安排水电人员，保障施工用水、用电。7施工员按照工程经理的安排，落实进度、技术方面的要求，负责组织现场的工人的施工内容，并跟班作业。
5、8安全员安全文明施工指挥、交底、检查、验收9质检员负责及时发现现场施工过程中出现的质量问题，监督相关问题的整改，并上报项目技术室，填写施工质量情况及相关资料。10试验员根据试验方案和规范要求，做好试块、取样等工作，及时送检，为现场施工提供数据。11测量员负责轴线、标高控制及支撑体系观测。12材料室负责材料、设备的进场，保证进场材料、设备合格。13资料室负责相关技术资料的收集，整理工作。3.2、技术准备（1）、项目部提前确定好室外电梯的供货商。（2）、熟悉施工图纸、规范，根据施组和方案编写技术交底、安全交底。（3）、对施工管理及操作人员进行安全、技术交底培训，明确安全施工方法、施工工艺及施工程序
6、。（4）、明确施工中的验收程序、各种记录、报审、报验表格。3.3、机具、设备准备在开始施工前，要对各种机械设备进行全面检修，并配备足够的易损零配保证施工的顺利进行。主要机械设备、材料见下表：序号名称型号数量备注1SC 型施工施工升降机SCD200/2005台双笼2汽车吊1台配合装电梯3脚手架钢管Q235 钢管 483.5mm7000米防护架搭设4钢管扣件十字卡、转卡、接头卡8000个防护架搭设5脚手板50mm厚16方运输通道搭设3.4、现场准备（1）、现场布置完毕，设备、材料已进场。（2）、安装位置定位测量完毕。（3）、施工升降机基础混凝土强度达到其强度等级 75%以上。（4）、施工升降机安装
7、前必须配备专用的电源箱，每个吊笼由单一开关控制。（5）、电源箱应直接从现场变电室引入电源，每个吊笼应用一根大于 25mm2 的铜线电缆连接。（6）、对电梯各部件进行全面检查，起重设备准备到位。（7）、设置接地保护装置，接地电阻4。（8）、安全教育完成，机械检查合格，施工人员持证上岗。根据材料运输的方便及附属结构并满足安装要求，同时考虑整个现场施工的协调，室外电梯位置选择如图所示。电梯防护脚手架随电梯的安装同步搭设。3.5、使用计划计划安装时间：3号楼、4号楼施工升降机 某某年12月15日9号楼、10号楼施工升降机 某某年12月20日14号楼 2013年2月20日计划拆除时间：3号楼、4号楼、1
8、4号楼施工升降机 2013年12月10日9号楼、10号楼施工升降机 2013年6月10日4、施工升降机安装拆除施工工艺4.1、施工升降机基础4.1.1、基础平面定位详见下图，基础顶标高为-1.0m，14号楼施工升降机基础放置在回填土上，其他楼号（3号楼、4号楼、9号楼、10号楼）放置在车库顶板上，车库顶板加固详见升降机基础施工方案。4.1.2、基础以下回填土进行再处理，使用蛙式打夯机夯打5遍以上。打夯时必须一夯压半夯，夯夯相连，行行相连，纵横交叉，夯实系数不小于0.95。4.1.3、在灰土垫层上准确放出基础线，沿基础四边砌240mm宽灰砂砖做为基础模板，砌砖高度高出基础面200mm。4.1.4
9、、钢筋为HRB40010200，双层双向，起步筋50mm。钢筋绑扎要求采用“八字扣”，不允许出现顺扣及楼绑现象。4.1.5、按要求预留孔眼，采用木模板制作。要求尺寸准确，放置位置准确，固定牢固。4.1.6、预留孔钢筋网外露，不得截断，以供二次浇筑，二次浇筑混凝土强度等级采用C35。4.1.7、混凝土采用C30混凝土，表面搓成细麻面,基础平整度为0.1%。4.1.8、基础混凝土埋设接地装置（接地电阻R4）。4.1.9、基础边页岩砖砌筑基水坑（0.5m*0.5m*0.5m），将基础水引入集水坑，统一排走。4.2、施工升降机附着方式施工升降机附着选用A 型附着架，附着装置在顶板上打孔，将附着框架锚固
10、在楼板或梁上，锚固长度 2.51m，第一道锚固在首层顶板，以上部分每两层锚固一道，以满足每道附着锚固小于 9m，锚固形式如图所示 附着点间距 540，则附着架作用于建筑物的力 F=L60/(B2.05)=251060/(5402.05)=136.04kN与结构锚固采用 4 个 25mm 的高强螺栓固定在楼板上，螺栓的容许抗剪力 Q = A = 4490170 =333.2kNF=136.04kN，满足要求。式中：A螺栓的截面积； 螺栓容许剪应力。4.3、施工升降机安装工艺将施工升降机部件运至安装地点安装地脚螺栓、基础节安装梯笼和导轨架安装外笼安装对重接高标准节导轨架随导轨高度安装附着架安装天轮
11、和钢丝绳安装电缆保护架安装电缆导向装置安装超载保护器安装外笼门限位开关调试4.3.1、地脚螺栓、基础节安装首先将基础表面清扫干净，安装底盘并找平，拧紧地脚螺栓。安装基础节拧紧螺栓，安装缓冲弹簧。4.3.2、安装梯笼、导轨架和外笼安装标准节导轨架，松开吊笼内电动机的制动器，将吊笼吊起，从标准节上方使吊笼准确就位，后将制动器复位。将外笼组装好，并调整好导轨及门框的垂直度，将吊笼就位。4.3.3、安装对重在基础的对重位置上，安装好缓冲弹簧。用起重装置，将对重吊入对重滑道，检查对重导向轮与滑道间隙为 0.5mm，确保每个轮转动灵活。4.3.4、接高标准节导轨架将标准节接口处清理干净，并加少量润滑脂防止
12、生锈。打开护身栏杆，将吊杆上的吊钩放下，钩住标准节吊具，将标准节吊至吊笼部，并放稳。关上护身栏杆，启动升降机，当吊笼升至接近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨架顶部大约 300mm 时停止。用吊杆吊起标准节，对准下面标准节立管和齿条上的销孔放下吊钩，用螺栓紧固。松开吊钩，将吊杆转回，用300N.m300N.m 的拧紧力矩紧固全部螺栓。按上述方法，将标准节依次相连，直至达到所需高度为止。同时随高度的增加，同时安装附着架，并检查导轨架的垂直度。4.3.5、附着架安装在导轨架上安装两根方管，用螺栓紧固，将两根附着管与附着基座连接。用螺栓及销子将其余部分连接，调节好各方向的距离，同时校正导轨
13、架的垂直度。紧固所有螺栓，慢慢启动升降机，确保吊笼及对重不与附着架相碰。4.3.6、安装天轮和钢丝绳当导轨架安装至要求高度后，将天轮安装好，并用钢丝绳悬挂好对重。将天轮、绳轮、钢丝绳和钢丝绳架吊到吊笼顶部，并备好绳夹、螺栓。将钢丝绳架固定在吊笼上，吊笼升至距导轨架顶端 1m 处，用吊杆将天轮安装至导轨架顶部，用 M24 螺栓固定。安装绳轮，将钢丝绳穿过绳轮和天 轮放至地面的对重上，并用绳夹将钢丝绳固定在对重上。4.3.7、安装电缆保护架用起重工具将电缆卷悬挂于电线筒上方，放出约 2.5 米电缆，从电缆筒底部拉出电缆至电源箱，暂不连接。将电缆一圈圈顺时针放入电缆筒中，尽量使每圈一样大，直径略小于
14、电缆筒径。将电缆固定在托架上，将电缆插头插入插座，并将电缆接入电源箱上，启动升降机检查电缆是否缠绕。在导轨架升的过程中同时安装电缆保护架，调整电缆保护架的位置，确保电缆在电缆保护架 U 形中心。4.3.8、安装电缆导向装置安装导轨架至半高度加 3 米，电缆随线自由悬垂。用吊杆将电缆卷起放在吊笼顶部，吊笼升至导轨架顶端，同时确保电缆无卷曲。在导轨架顶端安装电缆挑线架，把电缆的一端连接到电缆挑线架上中间连接盒中，电缆线与导轨架卡紧在一起。吊笼下降，每 1.5 米安装一个卡子，使电缆固定在导轨上，直至降至底层。吊笼升起至导轨架顶部电缆挑线架处，切断电源同时从底层电源箱上拆下电缆随线之后，把固定电缆接到电源箱内。卷起电缆线将线一端接到电缆挑线架中间接线盒中，安装电缆于电缆挑线架上，打开主电源并确保电缆接线相位正确。缓慢下降升降机，每隔 6 米停下安装一个电缆保护架。垫层吊笼，在电缆小车的一侧取下两个滚轮，并将电缆小车安装在吊笼下面。重装滚轮，拧紧螺钉，调整滚轮轴，使各滚轮与立杆的间隙为 0.5mm。在 轮拐一侧滚轮紧靠标准节立管。取下电缆滑轮侧盖装入电缆，装上侧盖，取出垫块。电缆滑轮在原位，拉直电缆随
