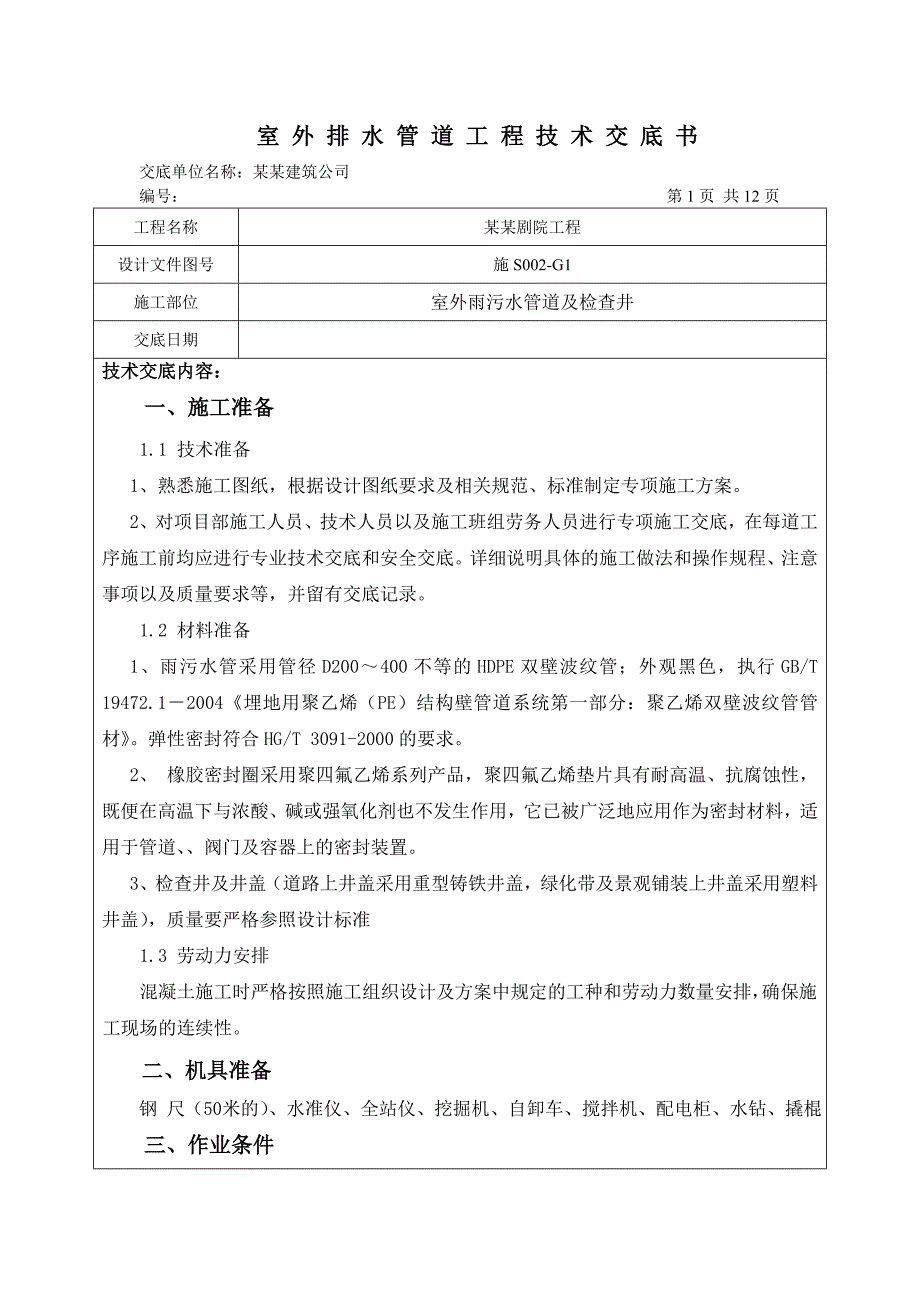

1、 室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第1页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：一、施工准备1.1 技术准备1、熟悉施工图纸，根据设计图纸要求及相关规范、标准制定专项施工方案。2、对项目部施工人员、技术人员以及施工班组劳务人员进行专项施工交底，在每道工序施工前均应进行专业技术交底和安全交底。详细说明具体的施工做法和操作规程、注意事项以及质量要求等，并留有交底记录。1.2 材料准备1、雨污水管采用管径D200400不等的HDPE双壁波纹管；外观黑色，执行GB/T 19472.
2、12004埋地用聚乙烯（PE）结构壁管道系统第一部分：聚乙烯双壁波纹管管材。弹性密封符合HG/T 3091-2000的要求。2、 橡胶密封圈采用聚四氟乙烯系列产品，聚四氟乙烯垫片具有耐高温、抗腐蚀性，既便在高温下与浓酸、碱或强氧化剂也不发生作用，它已被广泛地应用作为密封材料，适用于管道、阀门及容器上的密封装置。3、检查井及井盖（道路上井盖采用重型铸铁井盖，绿化带及景观铺装上井盖采用塑料井盖），质量要严格参照设计标准1.3 劳动力安排混凝土施工时严格按照施工组织设计及方案中规定的工种和劳动力数量安排，确保施工现场的连续性。 二、机具准备钢 尺（50米的）、水准仪、全站仪、挖掘机、自卸车、搅拌机、

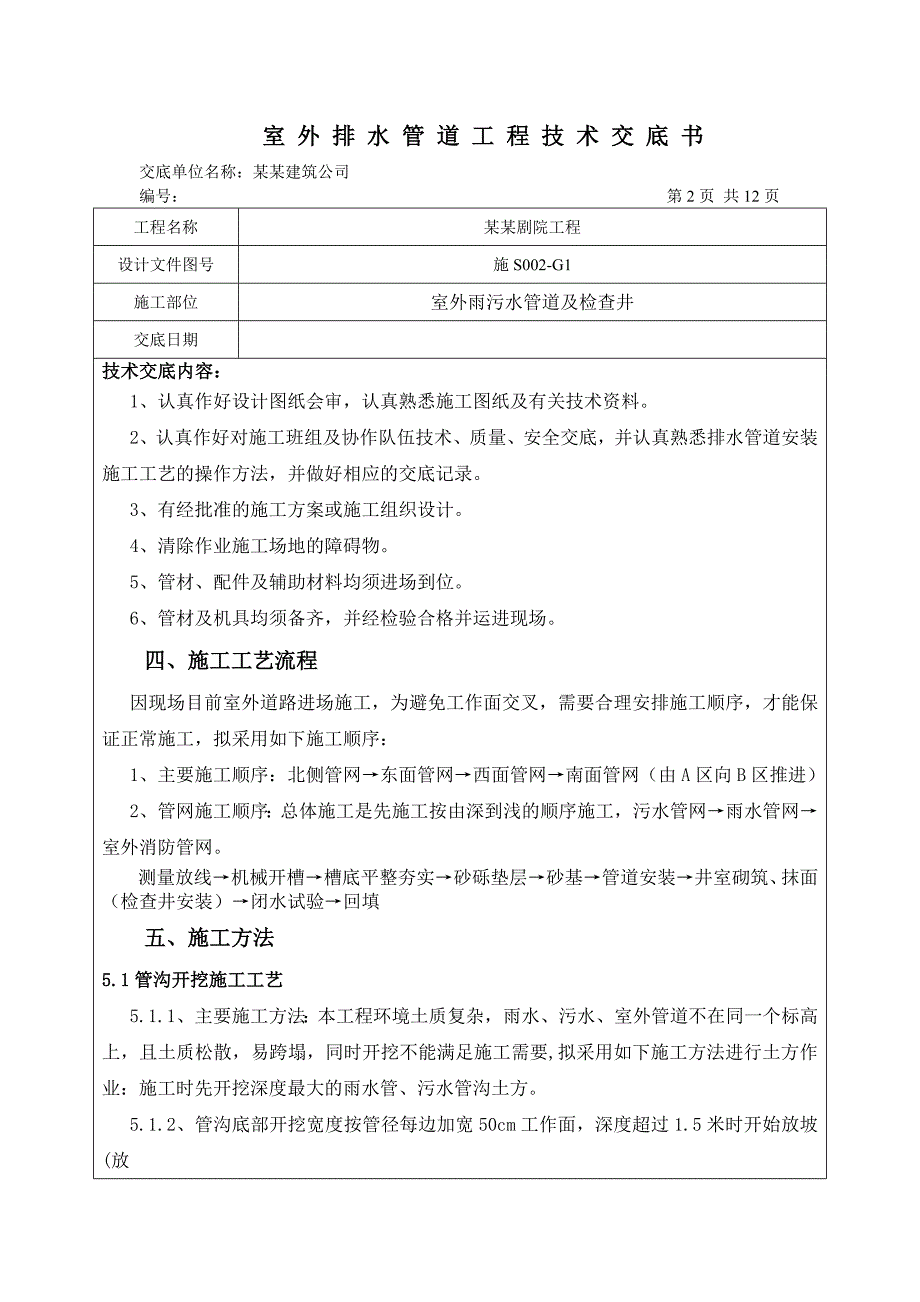

3、配电柜、水钻、撬棍三、作业条件 室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第2页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：1、认真作好设计图纸会审，认真熟悉施工图纸及有关技术资料。2、认真作好对施工班组及协作队伍技术、质量、安全交底，并认真熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3、有经批准的施工方案或施工组织设计。4、清除作业施工场地的障碍物。5、管材、配件及辅助材料均须进场到位。6、管材及机具均须备齐，并经检验合格并运进现场。四、施工工艺流程因现场目前室外道路进场
4、施工，为避免工作面交叉，需要合理安排施工顺序，才能保证正常施工，拟采用如下施工顺序：1、主要施工顺序：北侧管网东面管网西面管网南面管网（由A区向B区推进）2、管网施工顺序：总体施工是先施工按由深到浅的顺序施工，污水管网雨水管网室外消防管网。测量放线机械开槽槽底平整夯实砂砾垫层砂基管道安装井室砌筑、抹面（检查井安装）闭水试验回填五、施工方法5.1管沟开挖施工工艺5.1.1、主要施工方法：本工程环境土质复杂，雨水、污水、室外管道不在同一个标高上，且土质松散，易跨塌，同时开挖不能满足施工需要,拟采用如下施工方法进行土方作业：施工时先开挖深度最大的雨水管、污水管沟土方。5.1.2、管沟底部开挖宽度按管
5、径每边加宽50cm工作面，深度超过1.5米时开始放坡(放坡系数按1:0.3控制)。排水管坡度除图中注明外，按以下要求进行施工（污水管：进入室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第3页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：化粪池前d150、d200坡度i=0.01;化粪池后d150坡度i=0.007,d200坡度i=0.005;d300、d400、d500坡度i=0.004。雨水管：d300、d400、d500坡度i=0.003。）5.1.3、管井（底部开挖宽度按管井外侧每边加宽
6、40cm工作面，深度超过1.5米时开始放坡(放坡系数按1:0.3控制),详见下图:室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第4页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：5.1.4、管沟开挖过程中，当开挖在接近槽底标高时，用水准仪控制其标高，以防止超挖，并应注意如下事项：1在整个管沟开挖过程中，严格控制其开挖尺寸，管沟底部的开挖宽度需考虑管道安装操作面，施工时应控制好标高，避免超挖的现象。2尽量减少对管沟周边范围基土的扰动。3开挖管沟时，当开挖出的弃土可用作为回填土条件时，一次性留足
7、回填需要的好土，以避免二次转运，多余的弃土、弃石块运至弃土堆放处。4. 管沟开挖时，要注意保护测量高程桩。5管沟上口两侧堆放弃土高度不宜超过1.0m，且距槽口边缘不宜小于0.8m，以防止弃块滚落入槽发生安全事故。5.1.5、管道基础：施工管道安装前，沟槽底清理干净，基础表面无浮土、平整且无积水，管基应碾压夯实5.2排水管道铺设5.2.1排水管道铺设前的要求 1、根据准确的永久性水准点，设一个临时水准点在稳固和僻静之处，并尽量选择在永久性建筑物上，距沟边大于10m处；2、沿着管线的方向定出管道中心和转角线，定出检查井的中心点； 3、确定堆料、运料、下管的场地； 4、核对设计管底标高，核对设计坡度
8、。5.2.2施工准备及作业条件 1、管道铺设前管沟及管基已合格并经验收。室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第5页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：2、管材及机具均已备齐，经检验合格并运至现场。5.2.3工艺流程 下管前管材检验检查沟底标高和管基强度检验下管机具和绳索下管接口 灌（通）水实验。5.2.4材料质量要求高密度聚乙烯(HDPE)波纹管外观质量应符合下列要求：1、颜色应一致，无色泽不均及分解变色线。2、内壁光滑、平整、无气泡、裂口、脱皮、无严重的冷斑及明显的裂纹、
9、凹陷。3、管材轴向不得有异向弯曲，其直线度偏差应小于1，端口必须平直，垂直于轴线。4、管件应完整无损，无变形、合模缝、浇口应平整无开裂。5、管材、管件的承插口工作面应平整、尺寸准确，以保证接口密封性能良好。6、每个橡胶圈上不得有多于两个搭接接头，橡胶圈的截面应均匀。7、下管、稳管、接管 检查管沟基础标高和中心线是否满足设计要求，基础强度必须达到设计要求方可下埋管材。A、下管沿管沟槽边分散下管，以减少在沟槽内转运，下管时，严禁用金属绳索勾住两端管口或将管材自槽边翻滚入管沟内。B、稳管稳管具体方法，可在编织袋内灌满砂子，封口后压在已安装管道的顶部，其数量及重量视管径的大小而异，管身两侧与基础面夹角
10、部位采用砂子填充，具体管材安放控制要求如下：室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第6页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：管轴线位置的允许偏差为15mm。管道铺设完后经验收合格方可回填按规范要求分层夯实。管内底高程的允许偏差：当管径D100cm，允许偏差为10mm；管径D100cm,允许偏差为15mm。相邻管节内底错口：当管径D100cm，允许错口3mm；管径D100cm,允许错口5mm，接口间隙可留10mm。C、接管1）接口前，应先检查橡胶圈是否配备完好，确定橡胶圈安放的
11、位置及插口插入深度。2）、接口时，应先将承口的内壁清理干净，并在承口的内壁及插口橡胶圈上涂润滑剂（一般用肥皂水即可），如后图所示，按插入方向为水流方向，对准承口中心线用人力或设置木档板用撬棍将被安装的管材慢慢插入承口内直至底部。 3）、接口完成后，随即用相同的土质把预留凹槽处填筑密室。4）、雨季施工应采取防止管材漂浮的措施，可先回填到管顶以上一倍管径以上的高度。管道安装完，尚未回填土时，一旦遭到水泡，应进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，应返工处理，绝对不许带水作业。5.2.5管道与检查井连接1、检查井与管道连接宜采用柔性填料密封的做法。2、当管道与检查井采用砖砌
12、、混凝土直接浇筑衔接时，可采用中介层做法。中介层做法：先用毛刷或棉纱将管壁的外表面清理干净，然后均匀的涂一层塑料粘结剂，紧接着在上面撒一层干燥的粗砂，固化1020分钟，即成表面粗糙的中介层，中介层的长度与井壁厚度相同。室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第7页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：3、检查井底板基础，应与管道基础垫层平缓顺接。上述节点施工，见如下节点详图所示：5.3检查井施工及材料选用5.3.1室外道路1、室外道路采用砖砌检查井，检查井的位置、规格、尺寸应按设
13、计要求进行砌筑，井墙砌筑采用M7.5水泥砂浆砌筑MU10的砖，井内表面抹灰后应严密不透水。2、抹面、勾缝、座浆均用1：2防水水泥砂浆3、井底标高应合符设计要求。4、井盖的选用应正确，标志应明显，标高应符合设计要求，应有明显的文字标识，各种井盖不得混用。5、设在通车路面上下或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为5mm。绿化带上和不通车的地方可采用轻型井圈天井盖，井盖的室 外 排 水 管 道 工 程 技 术 交 底 书交底单位名称：某某建筑公司编号： 第8页 共12页工程名称某某剧院工程设计文件图号施S002-G1施工部位室外雨污水管道及检查井交底日期技术交底内容：上表面应高出地坪50mm，并在井口周围以2的坡度向外做水泥砂浆护坡。污水管道在检查井内均采用管顶平接。5.3.2绿化带内1、绿地内检查井采用塑料检查井，检查井的位置、规格、尺寸应按设计要求选用。2、塑料检查井是由井座、井筒、井盖（防护盖）及检查井配件组成，在施工选用时参照GB08SS523图集第五章节标准。3、检查井井座与管道连接安装顺序，应先从上游段开始安装，以井 管
