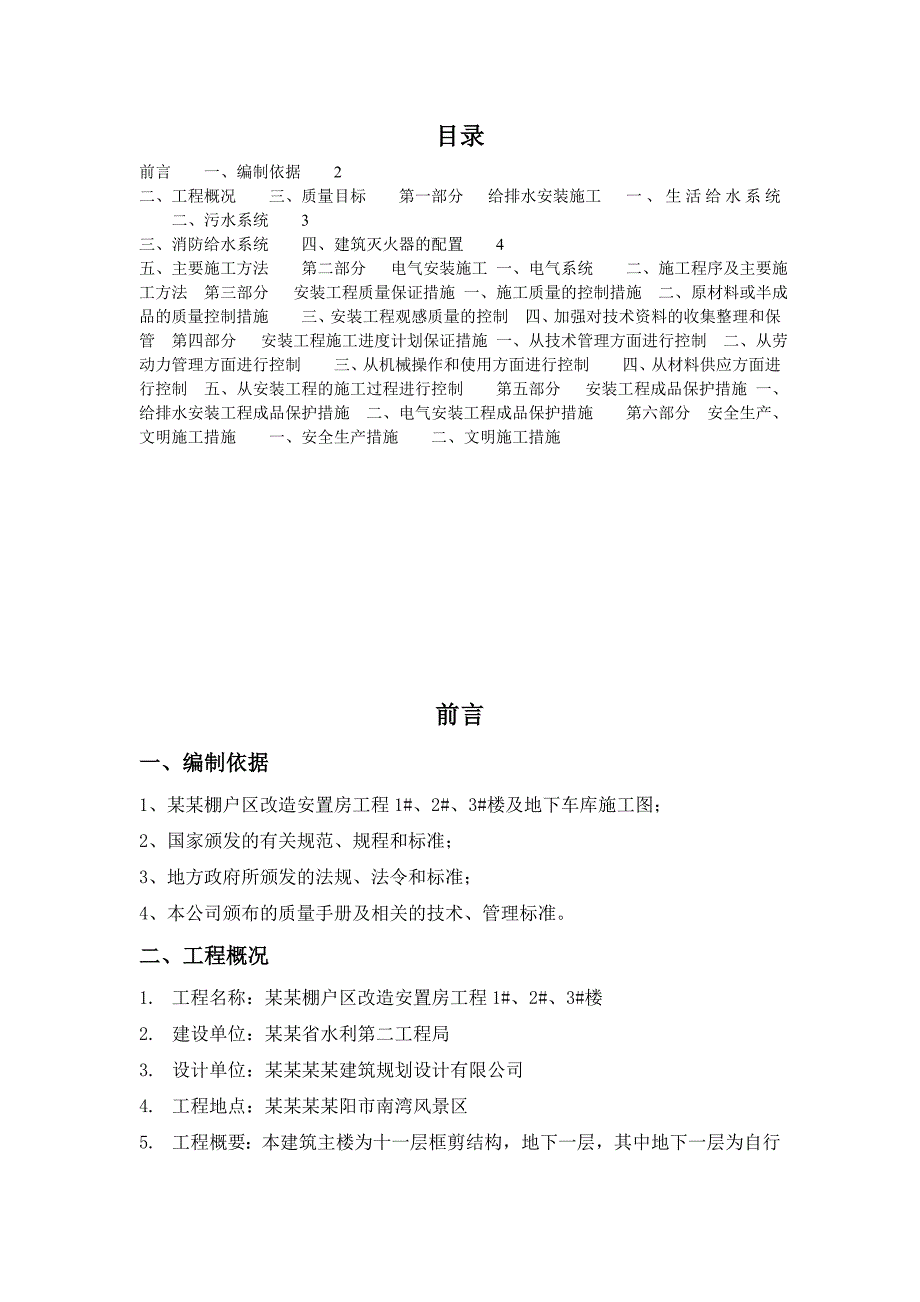

1、目录前言一、编制依据2二、工程概况三、质量目标第一部分 给排水安装施工一、生活给水系统二、污水系统3三、消防给水系统四、建筑灭火器的配置4五、主要施工方法第二部分 电气安装施工一、电气系统二、施工程序及主要施工方法第三部分 安装工程质量保证措施一、施工质量的控制措施二、原材料或半成品的质量控制措施三、安装工程观感质量的控制四、加强对技术资料的收集整理和保管第四部分 安装工程施工进度计划保证措施一、从技术管理方面进行控制二、从劳动力管理方面进行控制三、从机械操作和使用方面进行控制四、从材料供应方面进行控制五、从安装工程的施工过程进行控制第五部分 安装工程成品保护措施一、给排水安装工程成品保护措施
2、二、电气安装工程成品保护措施第六部分 安全生产、文明施工措施一、安全生产措施二、文明施工措施前言一、编制依据1、某某棚户区改造安置房工程1#、2#、3#楼及地下车库施工图；2、国家颁发的有关规范、规程和标准；3、地方政府所颁发的法规、法令和标准；4、本公司颁布的质量手册及相关的技术、管理标准。二、工程概况1. 工程名称：某某棚户区改造安置房工程1#、2#、3#楼2. 建设单位：某某省水利第二工程局3. 设计单位：某某某某建筑规划设计有限公司4. 工程地点：某某某某阳市南湾风景区5. 工程概要：本建筑主楼为十一层框剪结构，地下一层，其中地下一层为自行车库，地上十一层为居民住宅楼。总建筑面积310

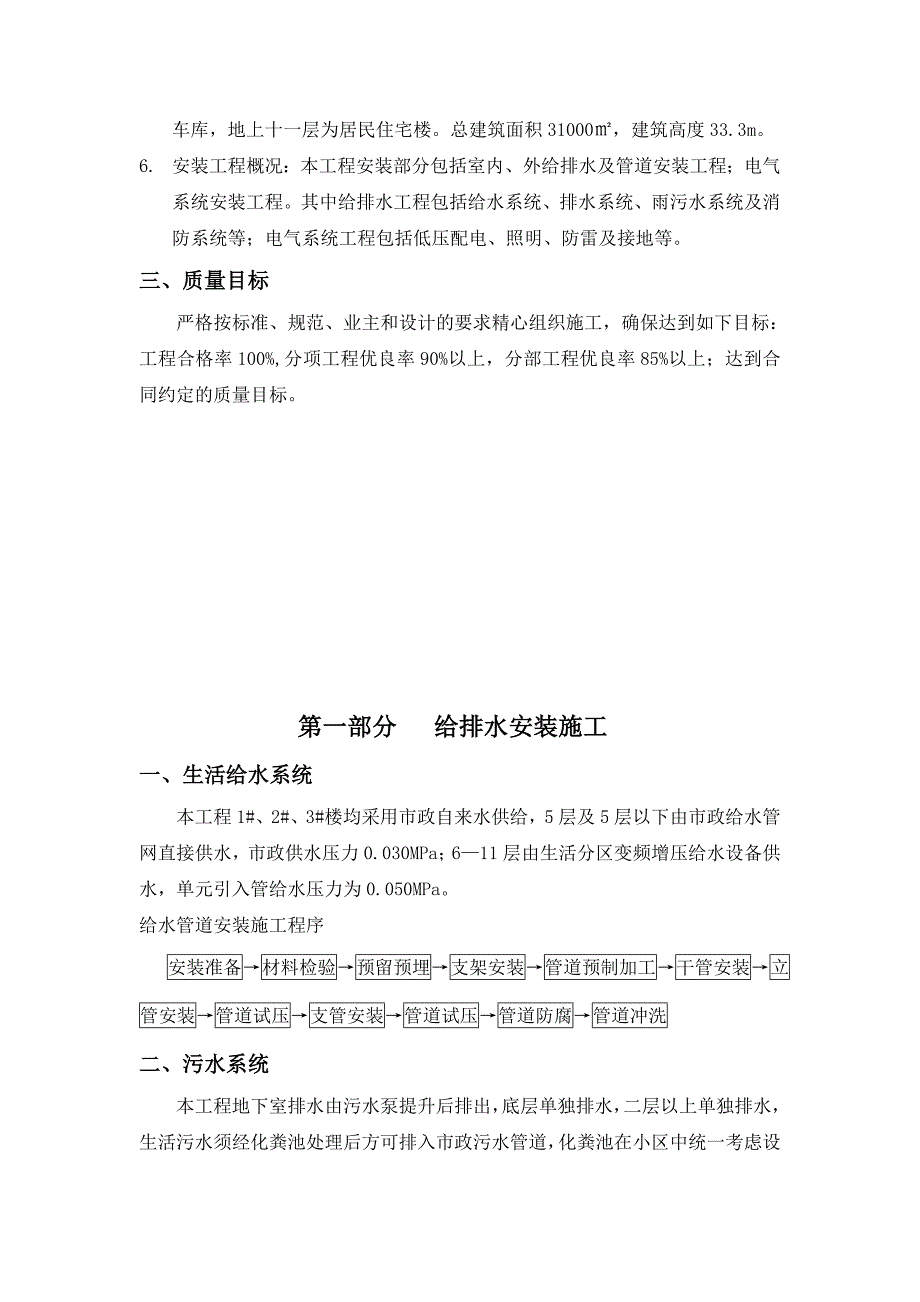

3、00，建筑高度33.3m。6. 安装工程概况：本工程安装部分包括室内、外给排水及管道安装工程；电气系统安装工程。其中给排水工程包括给水系统、排水系统、雨污水系统及消防系统等；电气系统工程包括低压配电、照明、防雷及接地等。三、质量目标严格按标准、规范、业主和设计的要求精心组织施工，确保达到如下目标：工程合格率100%,分项工程优良率90%以上，分部工程优良率85%以上；达到合同约定的质量目标。第一部分 给排水安装施工一、生活给水系统本工程1#、2#、3#楼均采用市政自来水供给，5层及5层以下由市政给水管网直接供水，市政供水压力0.030MPa；611层由生活分区变频增压给水设备供水，单元引入管给

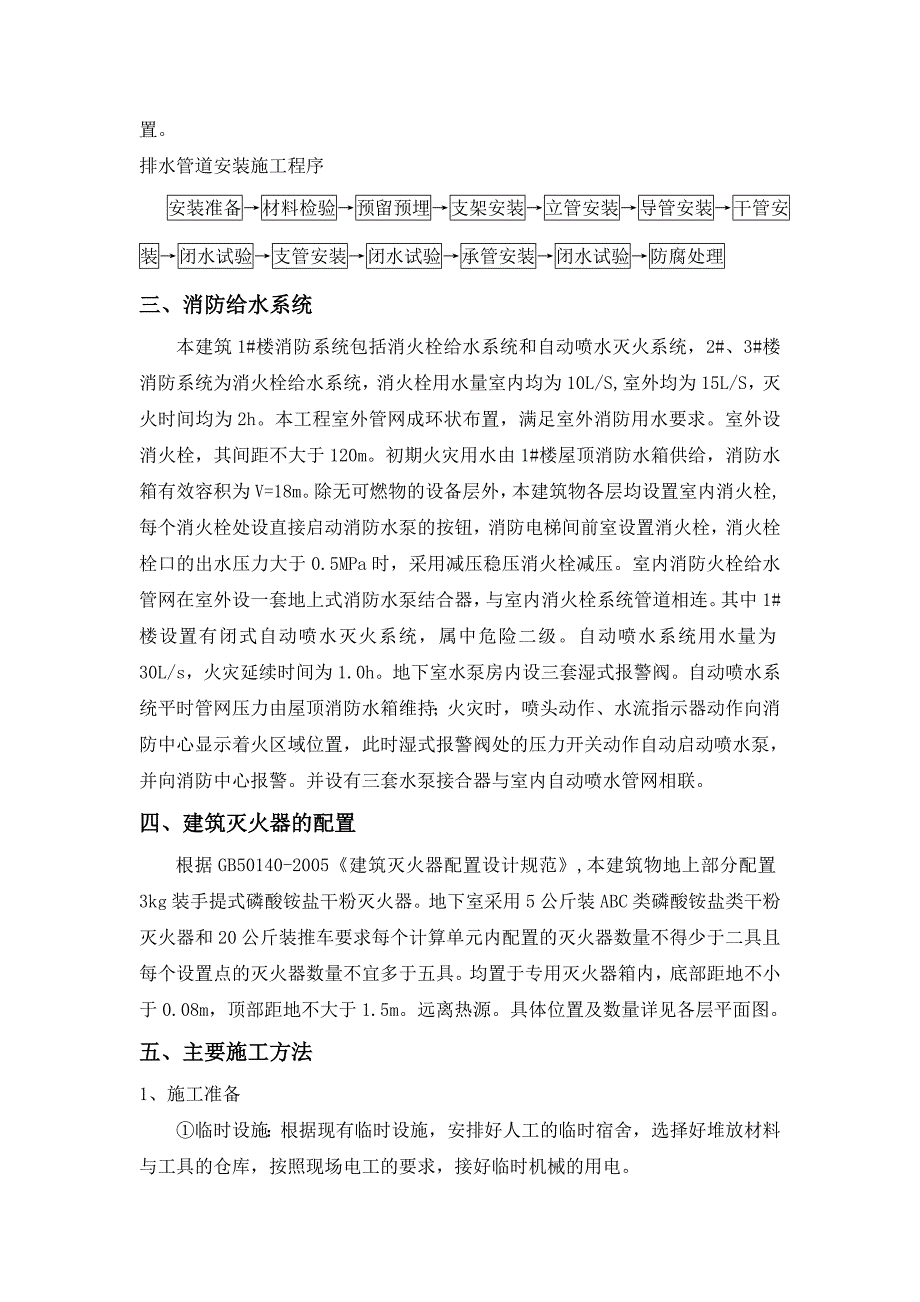

4、水压力为0.050MPa。给水管道安装施工程序 安装准备材料检验预留预埋支架安装管道预制加工干管安装 立管安装管道试压支管安装管道试压管道防腐管道冲洗二、污水系统本工程地下室排水由污水泵提升后排出，底层单独排水，二层以上单独排水，生活污水须经化粪池处理后方可排入市政污水管道，化粪池在小区中统一考虑设置。排水管道安装施工程序 安装准备材料检验预留预埋支架安装立管安装导管安装干管安装闭水试验支管安装闭水试验承管安装闭水试验防腐处理三、消防给水系统本建筑1#楼消防系统包括消火栓给水系统和自动喷水灭火系统，2#、3#楼消防系统为消火栓给水系统，消火栓用水量室内均为10L/S,室外均为15L/S，灭火时
5、间均为2h。本工程室外管网成环状布置，满足室外消防用水要求。室外设消火栓，其间距不大于120m。初期火灾用水由1#楼屋顶消防水箱供给，消防水箱有效容积为V=18m。除无可燃物的设备层外，本建筑物各层均设置室内消火栓,每个消火栓处设直接启动消防水泵的按钮，消防电梯间前室设置消火栓，消火栓栓口的出水压力大于0.5MPa时，采用减压稳压消火栓减压。室内消防火栓给水管网在室外设一套地上式消防水泵结合器，与室内消火栓系统管道相连。其中1#楼设置有闭式自动喷水灭火系统，属中危险二级。自动喷水系统用水量为30L/s，火灾延续时间为1.0h。地下室水泵房内设三套湿式报警阀。自动喷水系统平时管网压力由屋顶消防水
6、箱维持；火灾时，喷头动作、水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵，并向消防中心报警。并设有三套水泵接合器与室内自动喷水管网相联。四、建筑灭火器的配置 根据GB50140-2005建筑灭火器配置设计规范,本建筑物地上部分配置3kg装手提式磷酸铵盐干粉灭火器。地下室采用5公斤装ABC类磷酸铵盐类干粉灭火器和20公斤装推车要求每个计算单元内配置的灭火器数量不得少于二具且每个设置点的灭火器数量不宜多于五具。均置于专用灭火器箱内，底部距地不小于0.08m，顶部距地不大于1.5m。远离热源。具体位置及数量详见各层平面图。五、主要施工方法1、施工准备临时设施：
7、根据现有临时设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。劳动力安排：根据施工进度要求，合理安排人员进场施工。技术准备：a、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；b、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；c、由工程项目部进行技术交底，交底内容为：图纸交底、施工组织设计交底、设计变更和洽商交底及安全技术交底等。2、预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括防水套管，穿墙、梁钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。
8、预留预埋准确与否对整个安装工程至关重要，它将直接影响给排水工程安装的顺利进行。施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。严格按标准图集（S235）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管选用比管径大二号的钢管。a、刚性套管安装：主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需要气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。b、穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图确定好套管标高和几何尺寸将套管
9、置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。c、穿钢套管安装：在钢筋绑扎好后，按照专业施工图确定好套管标高和几何尺寸放置钢套管，找准确切位置后焊牢在周围钢筋上，如果需要气割钢筋安装的，安装后必须用加强筋加固，并做好防堵工作。d、穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，待混凝土浇筑后取出即可。3、管道支架安装a、管道支吊架选型、活动和固定支架的设置应符合规范、标准要求。b、支吊架安装前，应对支吊架进行外观检查。外形尺寸应符合设计、规范要求，不得有漏焊。c、支吊架的标高必须符合设计要求，安装前必须根据管道标高、尺寸大小弹线，确定支架位置，复核无误后方可
10、固定支架。对于有坡度的管道应根据两点间距离和坡度大小，算出高差放坡后固定支架。d、管道支架水平间距应符合规范要求。e、管卡安装要求：层高小于5米每层设一个管卡，层高大于5米每层设两个，管卡安装距地面1.51.8米，如果设两个管卡可均匀安装。4、管道安装及连接a、生活给水管：涂塑焊接钢管，可锻铸铁衬塑管件，螺纹连接。给水支管采用S5系列PP-R管，热熔连接；热水支管采用S3.2系列PP-R管，热熔连接。塑料给水管不得与水加热器或热水器直接连接，应由不小于0.4m的金属管段过渡。水表集中在水井内，入户给水支管暗敷在垫层内；水箱进出水管采用衬塑管。b、生活排水管：排水立管采用UPVC塑料螺旋消音排水
11、管。排水横支管采用UPVC硬塑料光壁排水管，承插粘接；横管接入立管的三通、四通管件必须使用螺母挤压密封圈接头的旋转进水型管件。污水横管与横管的连接，不得采用正三通和正四通连接，而应采用顺水管件连接。污水立管偏置时，应采用乙字管或2个45度弯头紧邻墙或柱安装。污水立管与横管及排出管连接时，采用2个45度弯头，且立管底部弯管处应设支墩。安装顺序先地下后地上，先边管后排出管，然后是横管，最后安装连接卫生间的短管和附件。暗装和埋地的排水管道，在隐蔽前必须做好灌水试验，经现场监理认可后，方能隐蔽。排水管道坡度出图中标明外，不得小于下列坡度敷设：管径DN2001501007550坡度i0.0080.010
12、0.0200.0250.035注：卫生间排水塑料管横管坡度i=0.026c、消防管道：消防管道采用内外热镀锌钢管。当管道公称直径小于100mm时，丝扣或法兰连接；当管子公称直径大于或等于100mm时，卡箍连接。安装后，刷银粉漆或色漆两道防腐。埋地管采用球墨铸铁管，承插连接。d、地下室加压排水管室内部分采用焊接钢管，丝接、焊接或法兰连接，管外壁除锈后刷樟丹两道，色漆两道防腐。地下室加压排水管室外埋地部分，采用离心浇铸排水铸铁管，柔性接口，除锈后，外刷冷底子油一道，热沥青两道防腐。管道公称压力为1.0MPa。收集空调机凝结水的废水管采用dn50UPVC管，粘接。e、给排水管道在平面上相交时，应遵守
13、以下原则：非压力管道与压力管交叉时，压力管避让非压力管。压力管道与压力管交叉时，管径较小者避让管径较大者。5、管道阀件安装a、阀门安装前，应认真检查阀门的外观质量、型号、规格及标识是否符合设计及施工要求，并做好阀门的压力试验并做好记录。b、阀门安装时，阀体上标示的箭头应与介质流动的方向一致。c、阀门安装位置应符合设计要求，手柄置于便于操作的地方，手柄宜水平或朝上。6、管道试压：可分段进行试压，试压前应用清水冲洗管道。采用电动试压泵，泵设在所试验管段的最低点，泵上设压力表一只，所试管段的最高点，设排气阀两个，压力表一块，两块表的数值差应与高度差吻合，借此证实试压的可靠性。分段试压完成后，应进行整
14、体试压，试验压力按设计要求进行。试压合格后，应立即放掉管内水，以防冬季管道冻裂。a、生活给水管管道试验压力为管道工作压力的1.5倍，并不低于0.60MPa；试压方法应遵照建筑给水排水及采暖工程施工质量验收规范GB50242-2002的有关规定及规范执行。b、消火栓给水管道试验压力为1.40MPa，保持两小时无压降为合格。c、自动喷水给水管道试验压力为1.40MPa，试压方法应遵照自动喷水灭火系统工程施工及验收规范的有关规定及规范执行。7、管道防腐及冲洗、消毒a、防腐：室内镀锌钢管外刷银粉油漆两道；焊接钢管刷樟丹防锈漆两遍，银粉漆两遍。埋地铸铁管外涂冷底子油一遍，热沥青两遍。埋地镀锌钢管做加强防
15、腐。室内排水铸铁管刷樟丹防锈漆两遍，银粉漆两遍。核心筒及地下一层电梯井预埋管，均做热石油沥青防腐。b、冲洗、消毒：给水管道在系统运行前必须用水冲洗、消毒。要求以系统最大设计流量或不小于1.5m/s的流速进行冲洗，直到出水口的水色和透明度与进水目测一致为合格。并符合建筑给水排水及采暖工程施工质量验收规范GB502422002中4.2.3条的规定。雨水管和排水管冲洗以管道通畅为合格。消防给水管道冲洗：室内消火栓给水系统及自动喷水系统在与室外给水管连接前，必须将室外给水管冲洗干净，其冲洗强度应达到消防时最大设计流量，其中自动喷水灭火系统按自动喷水灭火系统施工及验收规范GB50261-2005要求冲洗。室内消火栓系统在交付使用前，必须冲洗干净，其冲洗强度应达到消防时的最大设计流量。第二部分 电气安装施工一、电气系统本工程设计包括红线内的以下电气系统：220/380V配电系统，建筑物防雷、接地系统及安全措施，有线电视系统，电话系统，网络布线系统，多功能访客对讲系统，火灾自动报警系统。1、220/380V配电系统 a、供电电源：从小区室外箱变引来
