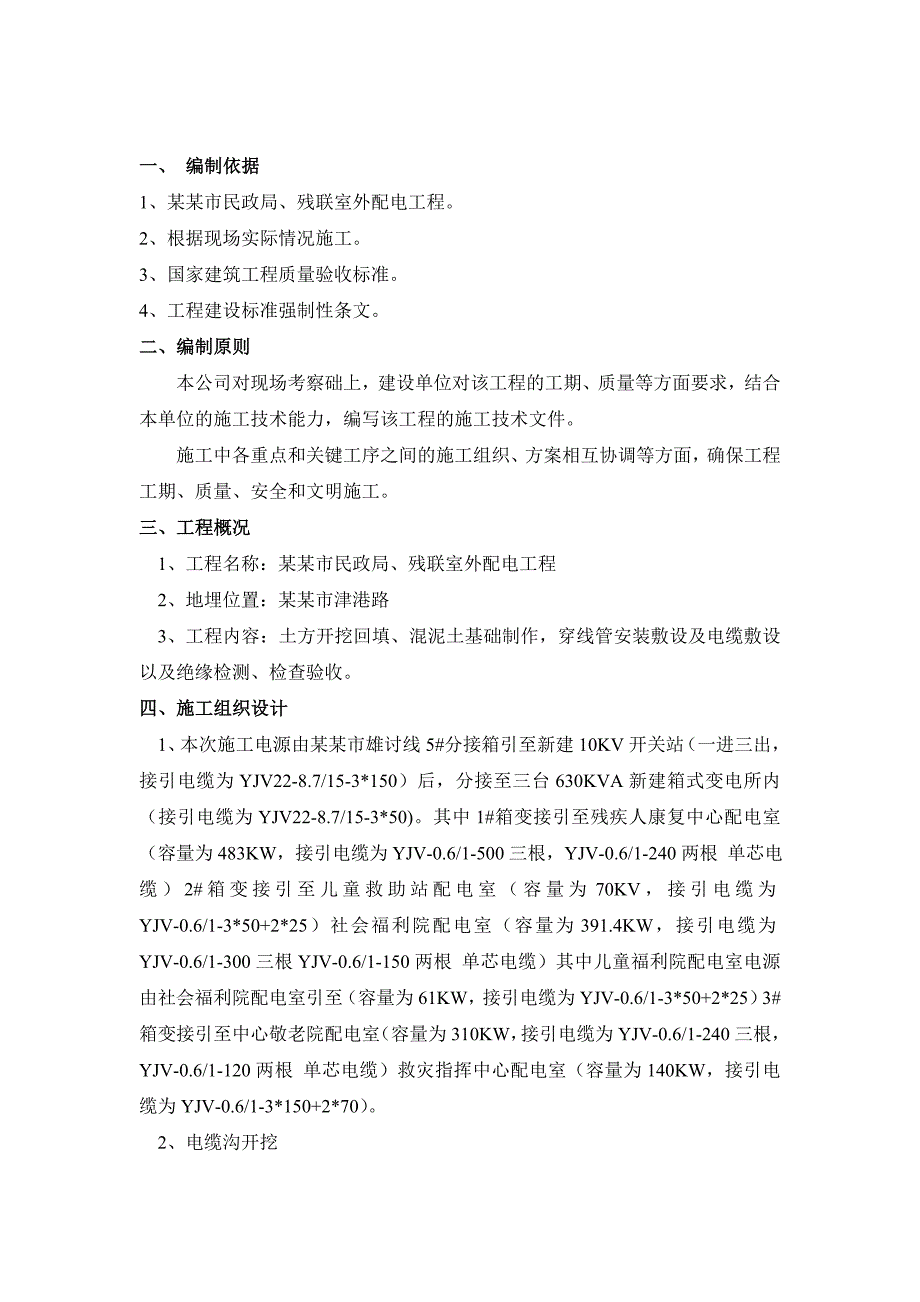

1、一、 编制依据1、某某市民政局、残联室外配电工程。 2、根据现场实际情况施工。3、国家建筑工程质量验收标准。4、工程建设标准强制性条文。二、编制原则本公司对现场考察础上，建设单位对该工程的工期、质量等方面要求，结合本单位的施工技术能力，编写该工程的施工技术文件。施工中各重点和关键工序之间的施工组织、方案相互协调等方面，确保工程工期、质量、安全和文明施工。三、工程概况 1、工程名称：某某市民政局、残联室外配电工程 2、地埋位置：某某市津港路 3、工程内容：土方开挖回填、混泥土基础制作，穿线管安装敷设及电缆敷设以及绝缘检测、检查验收。四、施工组织设计1、本次施工电源由某某市雄讨线5#分接箱引至新建
2、10KV开关站（一进三出，接引电缆为YJV22-8.7/15-3*150）后，分接至三台630KVA新建箱式变电所内（接引电缆为YJV22-8.7/15-3*50)。其中1#箱变接引至残疾人康复中心配电室（容量为483KW，接引电缆为YJV-0.6/1-500三根，YJV-0.6/1-240两根 单芯电缆）2#箱变接引至儿童救助站配电室（容量为70KV，接引电缆为YJV-0.6/1-3*50+2*25）社会福利院配电室（容量为391.4KW，接引电缆为YJV-0.6/1-300三根YJV-0.6/1-150两根 单芯电缆）其中儿童福利院配电室电源由社会福利院配电室引至（容量为61KW，接引电缆

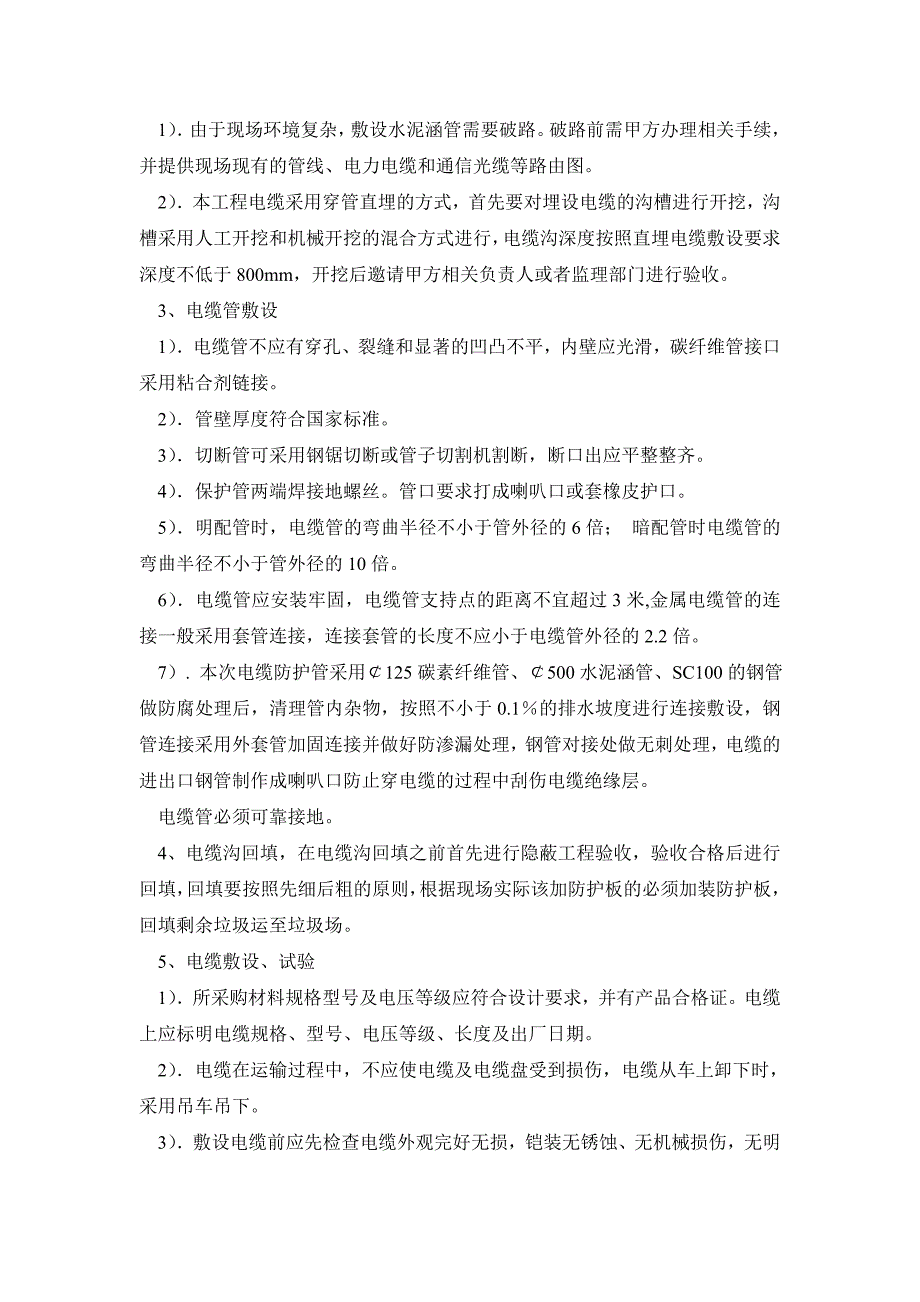

3、为YJV-0.6/1-3*50+2*25）3#箱变接引至中心敬老院配电室（容量为310KW，接引电缆为YJV-0.6/1-240三根，YJV-0.6/1-120两根 单芯电缆）救灾指挥中心配电室（容量为140KW，接引电缆为YJV-0.6/1-3*150+2*70）。2、电缆沟开挖1）由于现场环境复杂，敷设水泥涵管需要破路。破路前需甲方办理相关手续，并提供现场现有的管线、电力电缆和通信光缆等路由图。2）本工程电缆采用穿管直埋的方式，首先要对埋设电缆的沟槽进行开挖，沟槽采用人工开挖和机械开挖的混合方式进行，电缆沟深度按照直埋电缆敷设要求深度不低于800mm，开挖后邀请甲方相关负责人或者监理部门进
4、行验收。3、电缆管敷设1）电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑，碳纤维管接口采用粘合剂链接。2）管壁厚度符合国家标准。3）切断管可采用钢锯切断或管子切割机割断，断口出应平整整齐。4）保护管两端焊接地螺丝。管口要求打成喇叭口或套橡皮护口。5）明配管时，电缆管的弯曲半径不小于管外径的6倍； 暗配管时电缆管的弯曲半径不小于管外径的10倍。6）电缆管应安装牢固，电缆管支持点的距离不宜超过3米,金属电缆管的连接一般采用套管连接，连接套管的长度不应小于电缆管外径的2.2倍。7）. 本次电缆防护管采用125碳素纤维管、500水泥涵管、SC100的钢管做防腐处理后，清理管内杂物，按照不小于0.1
5、的排水坡度进行连接敷设，钢管连接采用外套管加固连接并做好防渗漏处理，钢管对接处做无刺处理，电缆的进出口钢管制作成喇叭口防止穿电缆的过程中刮伤电缆绝缘层。电缆管必须可靠接地。4、电缆沟回填，在电缆沟回填之前首先进行隐蔽工程验收，验收合格后进行回填，回填要按照先细后粗的原则，根据现场实际该加防护板的必须加装防护板，回填剩余垃圾运至垃圾场。5、电缆敷设、试验1）所采购材料规格型号及电压等级应符合设计要求，并有产品合格证。电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。2）电缆在运输过程中，不应使电缆及电缆盘受到损伤，电缆从车上卸下时，采用吊车吊下。3）敷设电缆前应先检查电缆外观完好无损，铠装无

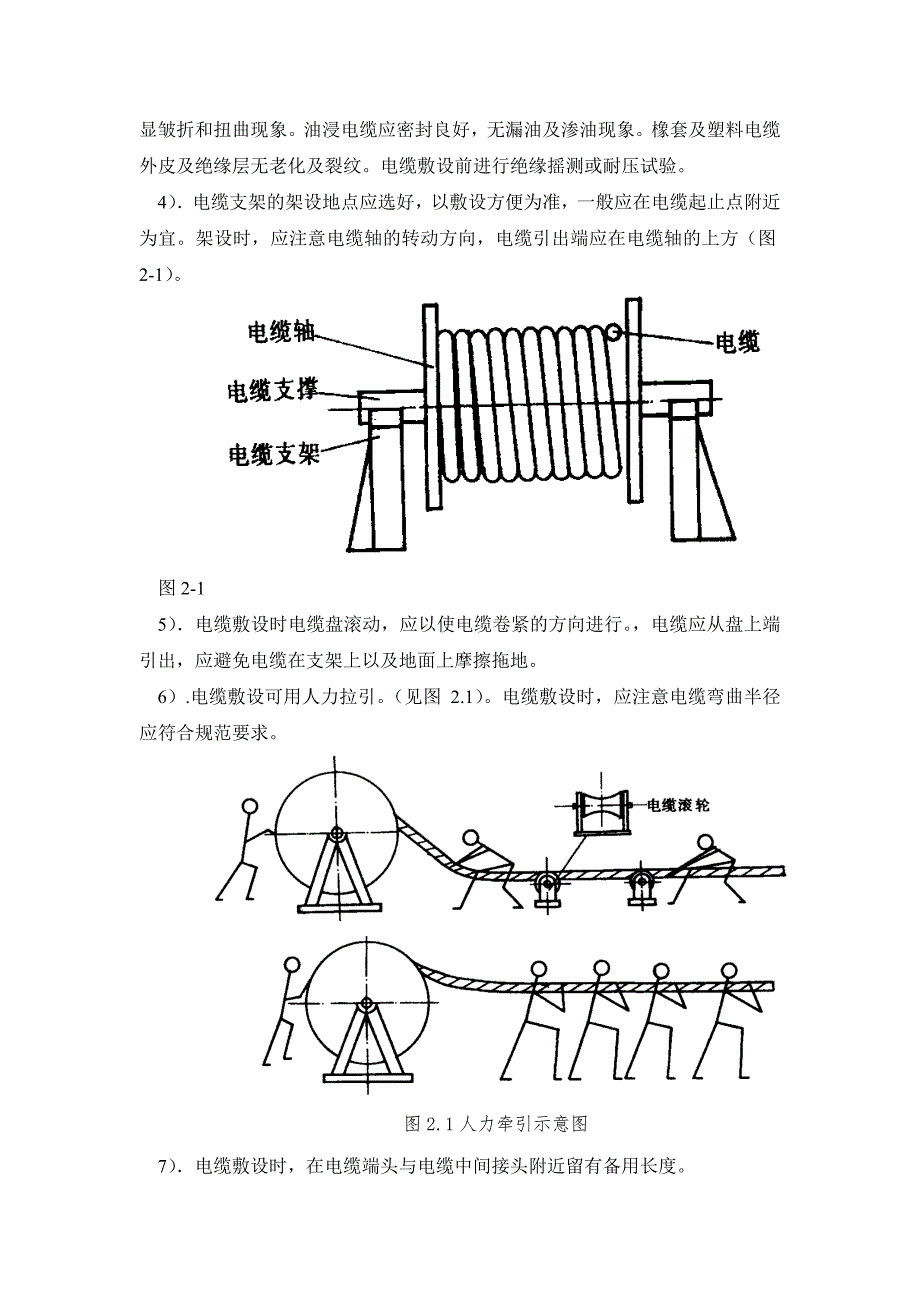

6、锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。电缆敷设前进行绝缘摇测或耐压试验。4）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（图2-1）。图2-15）电缆敷设时电缆盘滚动，应以使电缆卷紧的方向进行。，电缆应从盘上端引出，应避免电缆在支架上以及地面上摩擦拖地。6）.电缆敷设可用人力拉引。（见图 2.1）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。图2.1人力牵引示意图7）电缆敷设时，在电缆端头与电缆中间接头附近留有备用长度。8）不同等
7、级电压的电缆应分层敷设，高压电缆应敷设在上层。9）同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。10）敷设电缆允许弯曲半径：塑料电缆不小于电缆外径的10倍，有钢护套的橡皮绝缘电缆不小于电缆外径的20倍。11）电缆敷设时，如电缆存放地点敷设前24小时内平均温度以及现场敷设温度低于要求温度时，应采取电缆加温措施。12）电缆敷设完毕后，应及时排列整齐，不宜交叉，并加以固定。及时按规范规定加装电缆标志牌。制作电力电缆接头，电缆接头必须使用专用工具压接牢固并作绝缘处理，电缆敷设完毕对电缆进行绝缘电阻测试定相。13）挂标志牌：A、标志牌规格应一致，并有防腐性能，挂装应牢固。B、标志牌上应注明电缆
8、编号、规格、型号及电压等级。C、直埋电缆进出建筑物、电缆井及两端应挂标志牌。D、沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。电缆终端头的处理方法如下：控制电缆及屏蔽电缆终端头的处理：a.引入盘柜的电缆应排列整齐，编号清楚，不准交叉并固定牢固，在盘柜内的电缆芯线应按垂直或水平方向有规律地配置或置于线槽内。捆扎采用尼龙带。b.屏蔽电缆的屏蔽层在两个电缆的终端头由专用接地线引出。五、质量要求 1、材料进场验收，主要材料、设备进场验收结论应有记录，确认符合本工程要求，电缆应有检验合格证、生产许可证编号，外观检查绝缘层完好无损、厚度均匀、电缆无压扁、扭曲，电缆外护有明显
9、标识和制造厂标。 2、建筑电气工程施工现场质量管理，应符合现行国家标准建筑工程施工质量验收统一标准满足建设方的使用要求。3、 工程竣工验收，是对单位工程质量进行验证，是产品质量的最后把关，全面考核产品质量是否满足设计要求的重要手段。是最终审核检验和试验资料是否符合合同规定的证据。单位工程技术负责人，组织资料员、施工员应按编制竣工资料标准要求收集和整理材料，质量保证合格证明材料，各种原材料试验、检验资料、施工记录等质量凭证，分类列出目标，装订成册以备审查。六、 资源配置 1、个人常规工具配备：（电工工具，梯子，手电钻，铁锹，镐等）。 2、机械设备：12T板车一辆、25T吊车一辆、1.5T客货两用
10、车一辆、HB215LC-1 104 1.0挖掘机一台、电缆放线架一台。 3、人力资源：项目经理1人、技术负责人2人、安全员1人、材料员1人、质量员1人、施工员1人、现场施工人员30人。七、安全文明施工1、 根据某某市民政局，残联室外配电工程现场情况，做好施工中现场的文明施工、安全生产的标准化管理，优质、安全、高效的组织施工，无工程安全事故，创建“文明工地”。噪音排放界限：白天70dB，夜晚55dB， 降低粉尘排放，达到无污染，在施工期间 现场应有专职安全员监护施工，在已送电运行的配电室作业时电缆所进入的开关柜必须停电，保证安全距离不小于1m（10KV以下），现场围栏措施根据现场实际采用安全防护板进行围挡，安装警示标识，夜间安装红色警示灯。施工现场靠近公路处应设安全警戒线，车辆出口有明确标识。2、人员进入施工现场劳动保护用品要穿戴齐全，开工前做好人员的施工安全交底工作。八、人员组织机构
