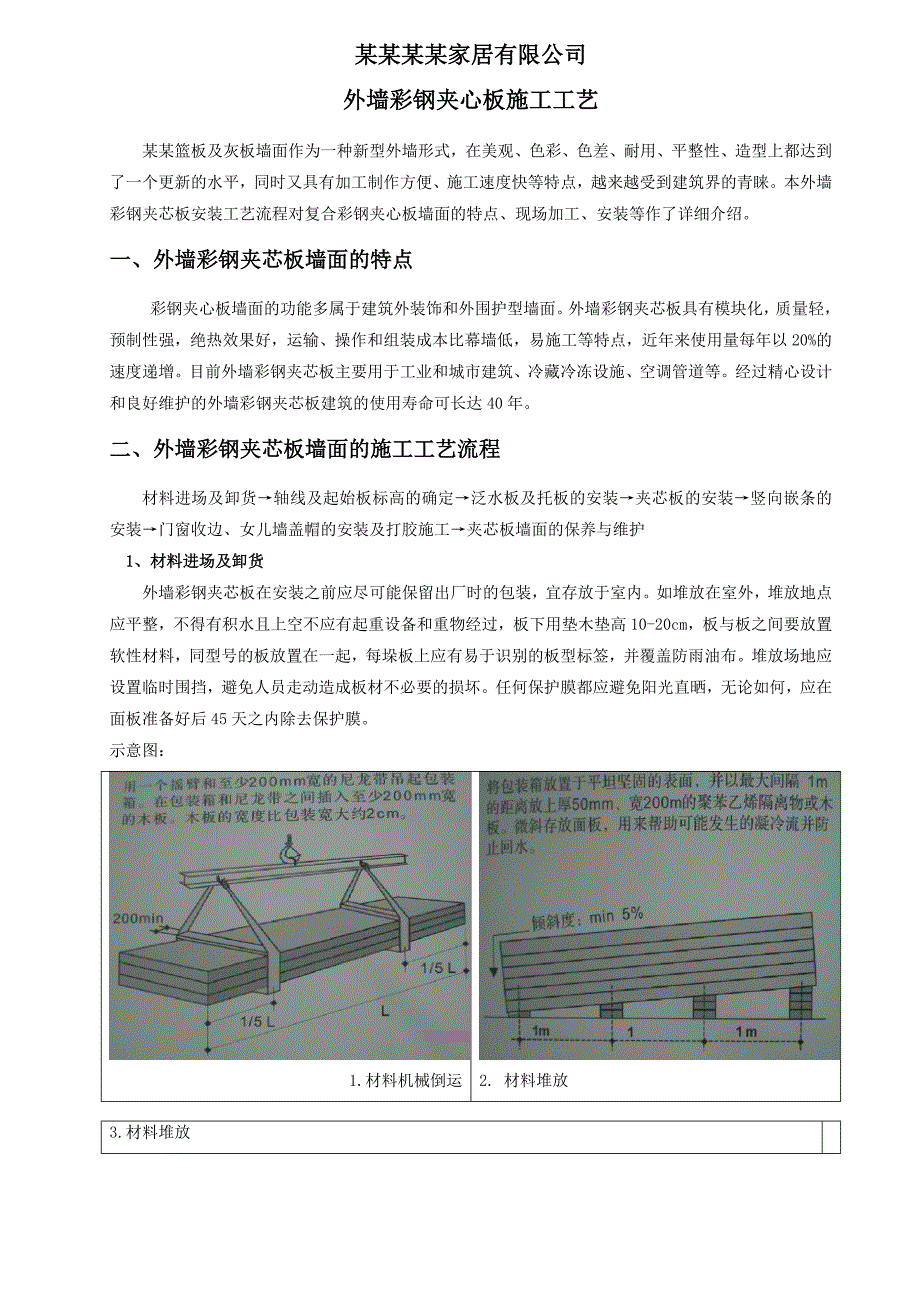

1、某某某某家居有限公司外墙彩钢夹心板施工工艺某某篮板及灰板墙面作为一种新型外墙形式,在美观、色彩、色差、耐用、平整性、造型上都达到了一个更新的水平,同时又具有加工制作方便、施工速度快等特点,越来越受到建筑界的青睐。本外墙彩钢夹芯板安装工艺流程对复合彩钢夹心板墙面的特点、现场加工、安装等作了详细介绍。一、外墙彩钢夹芯板墙面的特点彩钢夹心板墙面的功能多属于建筑外装饰和外围护型墙面。外墙彩钢夹芯板具有模块化,质量轻,预制性强,绝热效果好,运输、操作和组装成本比幕墙低,易施工等特点,近年来使用量每年以20%的速度递增。目前外墙彩钢夹芯板主要用于工业和城市建筑、冷藏冷冻设施、空调管道等。经过精心设计和良好
2、维护的外墙彩钢夹芯板建筑的使用寿命可长达40年。二、外墙彩钢夹芯板墙面的施工工艺流程材料进场及卸货轴线及起始板标高的确定泛水板及托板的安装夹芯板的安装竖向嵌条的安装门窗收边、女儿墙盖帽的安装及打胶施工夹芯板墙面的保养与维护1、材料进场及卸货外墙彩钢夹芯板在安装之前应尽可能保留出厂时的包装,宜存放于室内。如堆放在室外,堆放地点应平整,不得有积水且上空不应有起重设备和重物经过,板下用垫木垫高10-20cm,板与板之间要放置软性材料,同型号的板放置在一起,每垛板上应有易于识别的板型标签,并覆盖防雨油布。堆放场地应设置临时围挡,避免人员走动造成板材不必要的损坏。任何保护膜都应避免阳光直晒,无论如何,应

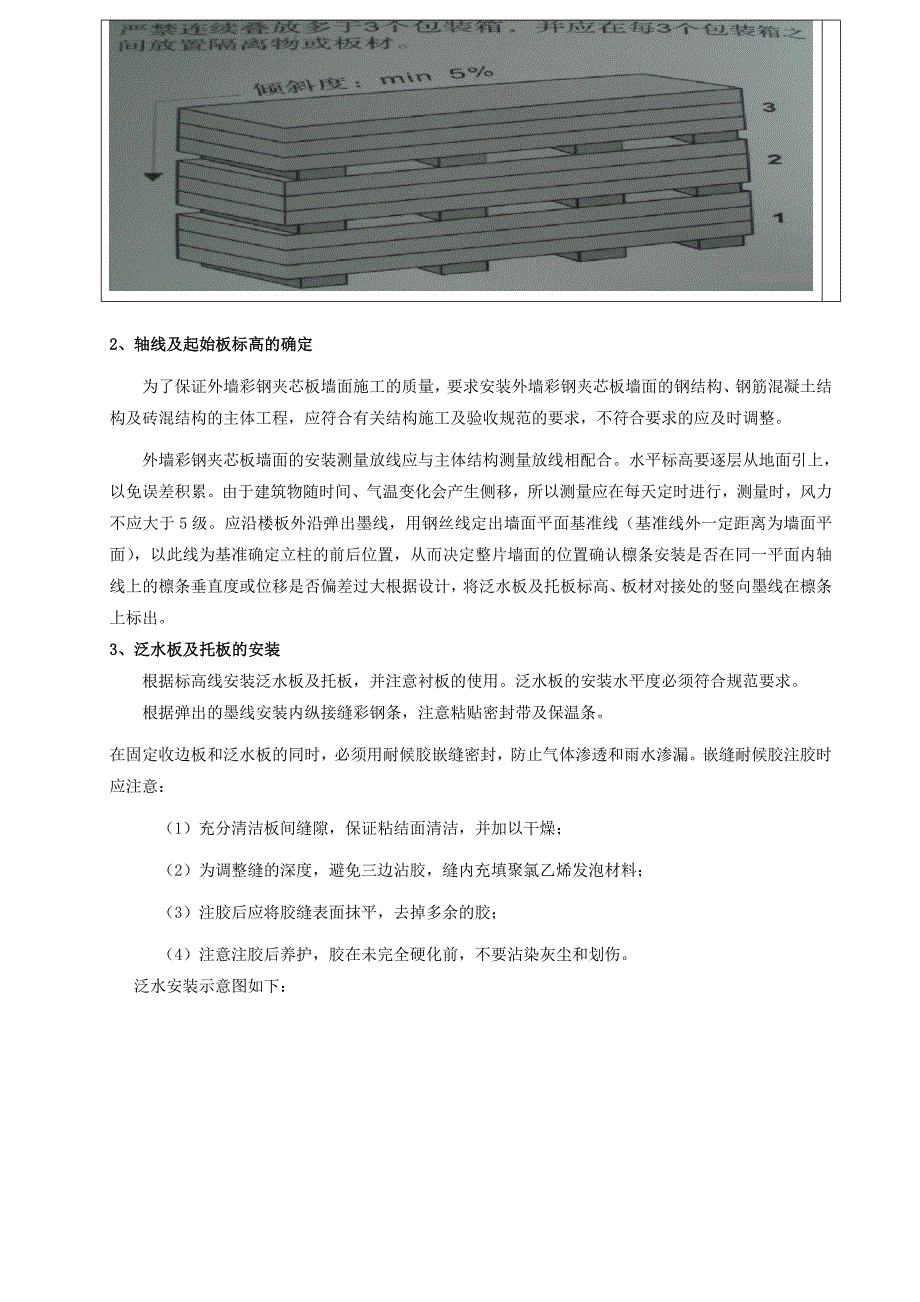

3、在面板准备好后45天之内除去保护膜。示意图:1.材料机械倒运2. 材料堆放3.材料堆放 2、轴线及起始板标高的确定为了保证外墙彩钢夹芯板墙面施工的质量,要求安装外墙彩钢夹芯板墙面的钢结构、钢筋混凝土结构及砖混结构的主体工程,应符合有关结构施工及验收规范的要求,不符合要求的应及时调整。外墙彩钢夹芯板墙面的安装测量放线应与主体结构测量放线相配合。水平标高要逐层从地面引上,以免误差积累。由于建筑物随时间、气温变化会产生侧移,所以测量应在每天定时进行,测量时,风力不应大于5级。应沿楼板外沿弹出墨线,用钢丝线定出墙面平面基准线(基准线外一定距离为墙面平面),以此线为基准确定立柱的前后位置,从而决定整片墙
4、面的位置确认檩条安装是否在同一平面内轴线上的檩条垂直度或位移是否偏差过大根据设计,将泛水板及托板标高、板材对接处的竖向墨线在檩条上标出。3、泛水板及托板的安装根据标高线安装泛水板及托板,并注意衬板的使用。泛水板的安装水平度必须符合规范要求。根据弹出的墨线安装内纵接缝彩钢条,注意粘贴密封带及保温条。在固定收边板和泛水板的同时,必须用耐候胶嵌缝密封,防止气体渗透和雨水渗漏。嵌缝耐候胶注胶时应注意: (1)充分清洁板间缝隙,保证粘结面清洁,并加以干燥; (2)为调整缝的深度,避免三边沾胶,缝内充填聚氯乙烯发泡材料; (3)注胶后应将胶缝表面抹平,去掉多余的胶; (4)注意注胶后养护,胶在未完全硬化前

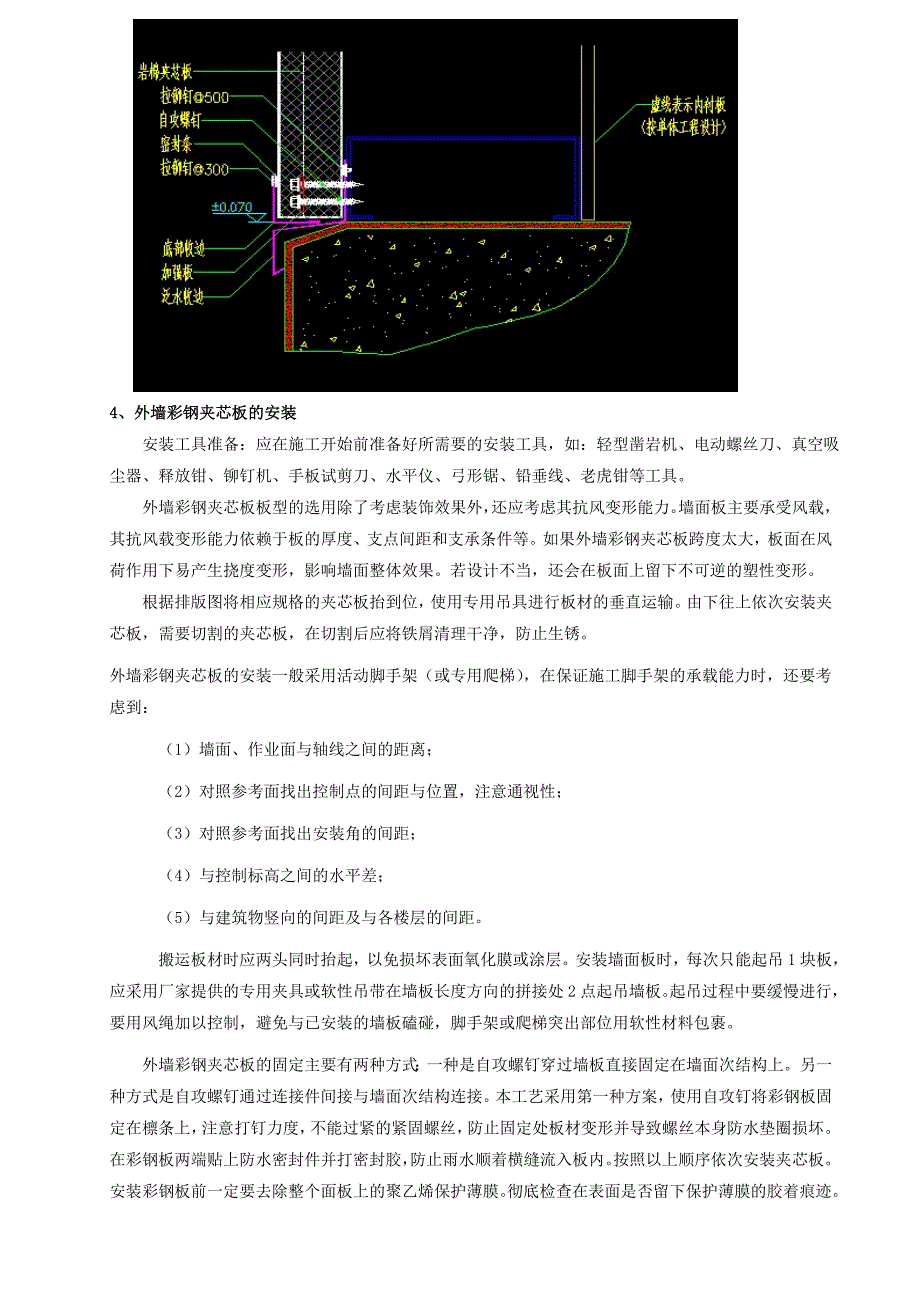

5、,不要沾染灰尘和划伤。泛水安装示意图如下:4、外墙彩钢夹芯板的安装 安装工具准备:应在施工开始前准备好所需要的安装工具,如:轻型凿岩机、电动螺丝刀、真空吸尘器、释放钳、铆钉机、手板试剪刀、水平仪、弓形锯、铅垂线、老虎钳等工具。外墙彩钢夹芯板板型的选用除了考虑装饰效果外,还应考虑其抗风变形能力。墙面板主要承受风载,其抗风载变形能力依赖于板的厚度、支点间距和支承条件等。如果外墙彩钢夹芯板跨度太大,板面在风荷作用下易产生挠度变形,影响墙面整体效果。若设计不当,还会在板面上留下不可逆的塑性变形。根据排版图将相应规格的夹芯板抬到位,使用专用吊具进行板材的垂直运输。由下往上依次安装夹芯板,需要切割的夹芯板
6、,在切割后应将铁屑清理干净,防止生锈。外墙彩钢夹芯板的安装一般采用活动脚手架(或专用爬梯),在保证施工脚手架的承载能力时,还要考虑到: (1)墙面、作业面与轴线之间的距离; (2)对照参考面找出控制点的间距与位置,注意通视性; (3)对照参考面找出安装角的间距; (4)与控制标高之间的水平差; (5)与建筑物竖向的间距及与各楼层的间距。 搬运板材时应两头同时抬起,以免损坏表面氧化膜或涂层。安装墙面板时,每次只能起吊1块板,应采用厂家提供的专用夹具或软性吊带在墙板长度方向的拼接处2点起吊墙板。起吊过程中要缓慢进行,要用风绳加以控制,避免与已安装的墙板磕碰,脚手架或爬梯突出部位用软性材料包裹。外墙
7、彩钢夹芯板的固定主要有两种方式:一种是自攻螺钉穿过墙板直接固定在墙面次结构上。另一种方式是自攻螺钉通过连接件间接与墙面次结构连接。本工艺采用第一种方案,使用自攻钉将彩钢板固定在檩条上,注意打钉力度,不能过紧的紧固螺丝,防止固定处板材变形并导致螺丝本身防水垫圈损坏。在彩钢板两端贴上防水密封件并打密封胶,防止雨水顺着横缝流入板内。按照以上顺序依次安装夹芯板。安装彩钢板前一定要去除整个面板上的聚乙烯保护薄膜。彻底检查在表面是否留下保护薄膜的胶着痕迹。如果有,用水溶性洗涤剂清洗。外墙彩钢夹芯板安装精度应符合国家规范要求。外墙彩钢夹芯板的安装示意图如下: 5、嵌条的安装安装前应将彩钢板上要安装位置的保护
