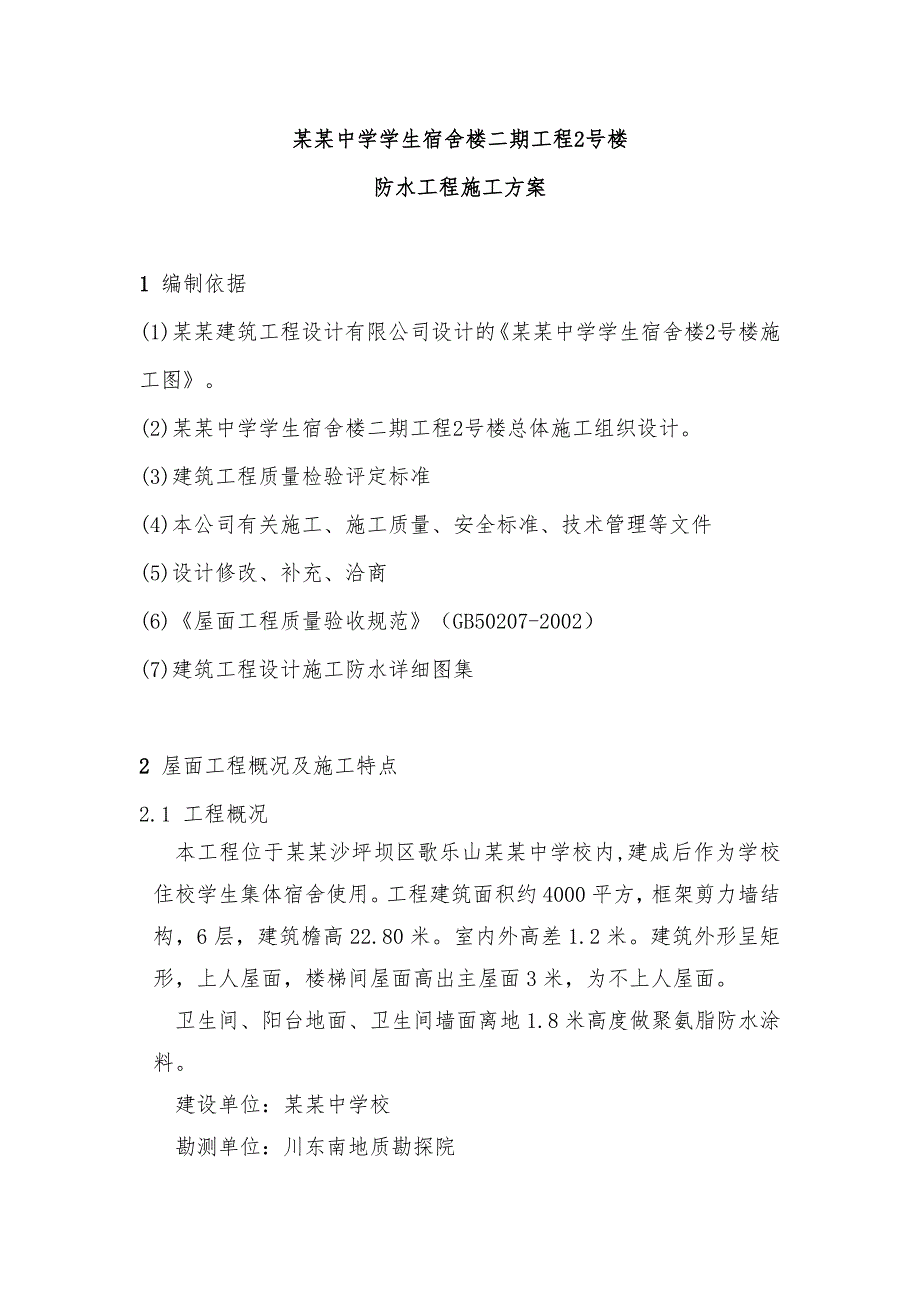

1、某某中学学生宿舍楼二期工程2号楼防水工程施工方案1 编制依据(1)某某建筑工程设计有限公司设计的某某中学学生宿舍楼2号楼施工图。(2)某某中学学生宿舍楼二期工程2号楼总体施工组织设计。(3)建筑工程质量检验评定标准(4)本公司有关施工、施工质量、安全标准、技术管理等文件(5)设计修改、补充、洽商(6)屋面工程质量验收规范（GB50207-2002）(7)建筑工程设计施工防水详细图集2 屋面工程概况及施工特点2.1 工程概况本工程位于某某沙坪坝区歌乐山某某中学校内,建成后作为学校住校学生集体宿舍使用。工程建筑面积约4000平方，框架剪力墙结构，6层，建筑檐高22.80米。室内外高差1.2米。建筑

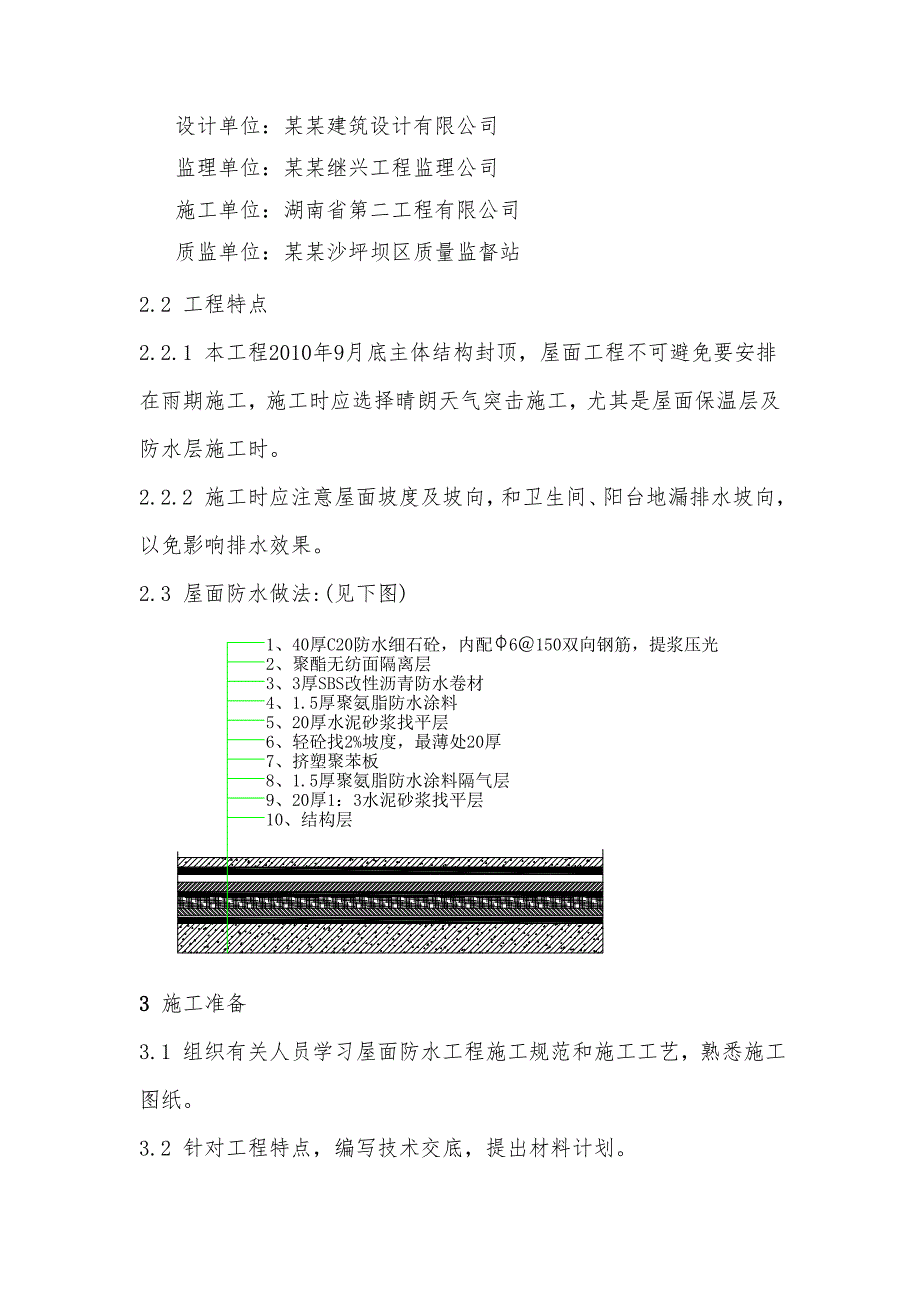

2、外形呈矩形，上人屋面，楼梯间屋面高出主屋面3米，为不上人屋面。卫生间、阳台地面、卫生间墙面离地1.8米高度做聚氨脂防水涂料。建设单位：某某中学校勘测单位：川东南地质勘探院设计单位：某某建筑设计有限公司监理单位：某某继兴工程监理公司施工单位：湖南省第二工程有限公司质监单位：某某沙坪坝区质量监督站2.2 工程特点2.2.1 本工程2010年9月底主体结构封顶，屋面工程不可避免要安排在雨期施工，施工时应选择晴朗天气突击施工，尤其是屋面保温层及防水层施工时。2.2.2 施工时应注意屋面坡度及坡向，和卫生间、阳台地漏排水坡向，以免影响排水效果。2.3 屋面防水做法:(见下图) 3 施工准备3.1 组织有

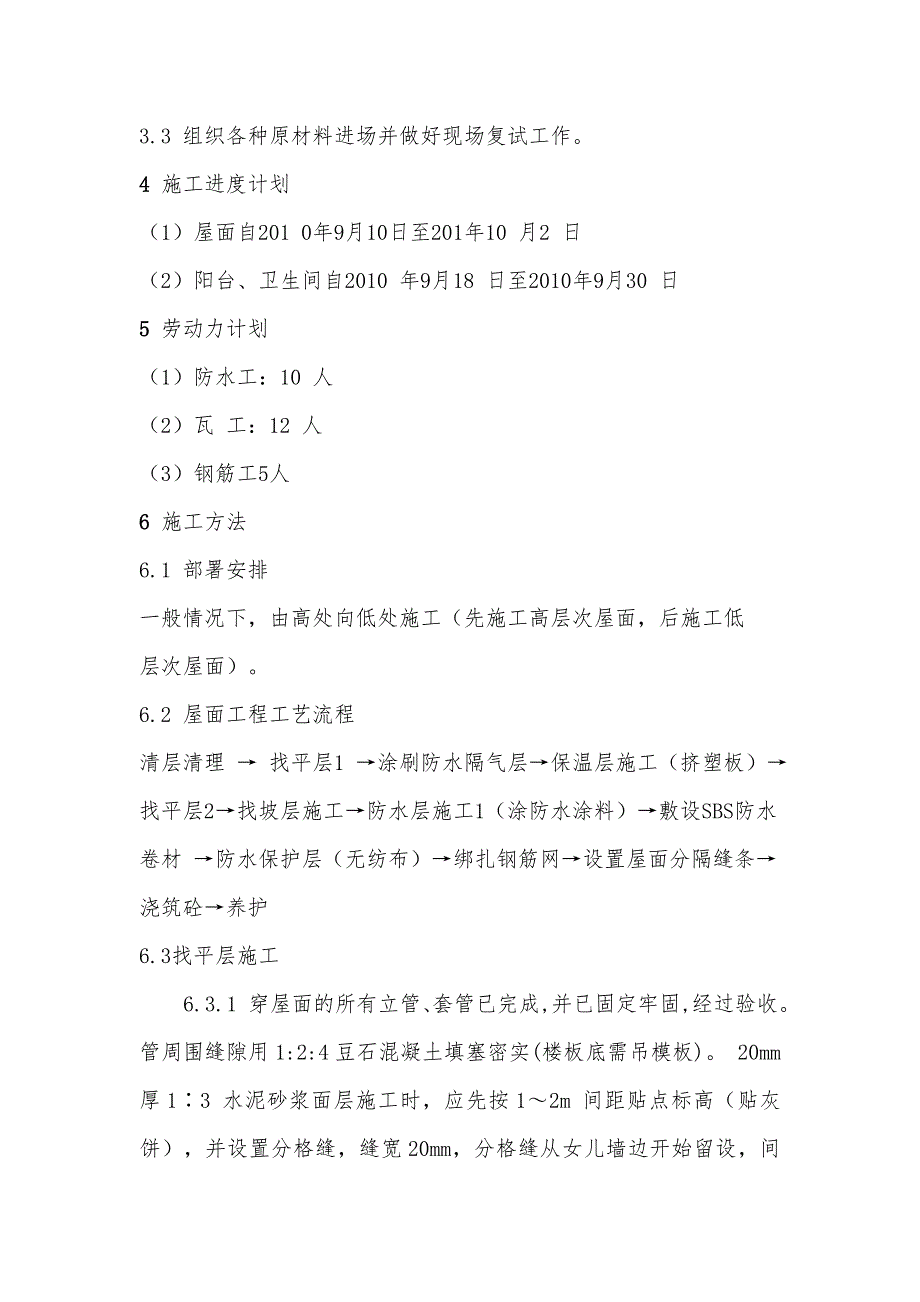

3、关人员学习屋面防水工程施工规范和施工工艺，熟悉施工图纸。3.2 针对工程特点，编写技术交底，提出材料计划。3.3 组织各种原材料进场并做好现场复试工作。4 施工进度计划（1）屋面自201 0年9月10日至201年10 月2 日（2）阳台、卫生间自2010 年9月18 日至2010年9月30 日5 劳动力计划（1）防水工：10 人（2）瓦 工：12 人（3）钢筋工5人6 施工方法6.1 部署安排一般情况下，由高处向低处施工（先施工高层次屋面，后施工低层次屋面）。6.2 屋面工程工艺流程清层清理 找平层1 涂刷防水隔气层保温层施工（挤塑板）找平层2找坡层施工防水层施工1（涂防水涂料）敷设SBS防水
4、卷材 防水保护层（无纺布）绑扎钢筋网设置屋面分隔缝条浇筑砼养护6.3找平层施工6.3.1 穿屋面的所有立管、套管已完成,并已固定牢固,经过验收。管周围缝隙用1:2:4豆石混凝土填塞密实(楼板底需吊模板)。 20mm 厚13 水泥砂浆面层施工时，应先按12m 间距贴点标高（贴灰饼），并设置分格缝，缝宽20mm，分格缝从女儿墙边开始留设，间距6m，分格条用木条制作，混凝土铺灰前用砂浆临时固定，铺灰后留在缝内，13 水泥砂浆按分格块装灰、铺平，用刮杠按灰饼刮平，用木抹子搓平，铁抹子压光。13 水泥砂浆抹平、压实后应注意浇水养护。缝内填密封材料。基层与突出屋面结构（女儿墙、山墙、通风帽等）的交接处和基
5、层的转角处，水泥砂浆找平层应做成圆弧形，圆弧半径50mm，内部排水的水落口周围，找平层应做成略低的凹坑。6.4隔气层施工找平层已完成,标高符合要求,表面应抹平压光、坚实、平整,无空鼓、裂缝、起砂等缺陷,含水率不大于9%。找平层的泛水坡度应在2%(即1:50),不得局部积水,与墙交接处及转角处、管根部位,均要抹成半径为100mm的均匀一致、平整光滑的小圆角,要用专用抹子。凡是靠墙的管根处均要抹出5%(1:20)坡度,避免此处积水。涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留的灰浆硬块及高出部分应刮平,扫净。对管根周围不易清扫的部位,应用毛刷将灰尘等清除,如有坑洼不平处或阴阳角未抹成圆弧
6、处,水泥:砂=1:2砂浆修补。基层做防水涂料之前,在突出地面和墙面的管根、排水口、阴阳角等易发生渗漏的部位,应做附加层增补。打开包装桶先搅拌均匀。第一层涂膜:将巳搅拌好的聚氨酯涂膜防水涂料用塑料或橡胶刮板均匀涂刮在巳涂好底胶的基层表面上,厚度为0.6mm,要均匀一致,刮涂量以0.60.8kg/m2为宜,操作时先墙面后地面,从内向外退着操作。第二道涂膜:第一层涂膜固化到不粘手时,按第一遍材料施工方法,进行第二道涂膜防水施工。为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量比第一遍略少,厚度为0.5mm为宜。第三层涂膜:第二层涂膜固化后,按前述两遍的施工方法,进行第三遍刮涂,刮涂量以0.
7、40.5kg/m2为宜(如设计厚度为1.5mm以上时,可进行第四次涂刷)。6.5 保温层施工6.5.1工艺流程基层清理管根固定保温层铺设。6.5.2基层清理基层表面杂物、灰尘应清理干净，表面应干燥、平整，不得有松散、开裂、空鼓等缺陷。6.5.3保温层铺设70mm 厚聚苯板保温层采用13 水泥砂浆点粘法固定，砂浆点距1m，基层应清理干净、剔凿平整，铺贴时应紧贴基层铺设，铺平垫稳，拼缝严密，不得有晃动现象。雨期施工时，若遇雨，保温层应采用塑料布遮盖。6.5 找坡层施工6.5.1工艺流程最薄处20mm 厚CL7.5 陶粒混凝土找坡层施工（2坡）,起始处0-20 厚1:6水泥砂浆找坡。6.5.2清理找
8、坡层、找平层分层施工前均应将下一层表面清理干净，凸出的灰渣等粘结杂物要铲平，不得影响各层的有效厚度。6.5.3找坡层施工洒水湿润：抹找坡层水泥粉煤灰页岩陶粒前，应适当洒水湿润表面，以利于上下层间结合，但洒水不得过量，以免影响表面干燥，从而影响防水层施工。贴点标高、冲筋：找坡层按坡度要求，拉线找坡（2），一般按12m 贴标高（贴灰饼）。铺抹水泥粉煤灰页岩陶粒时，先按流水方向以间距12m 冲筋，找坡层中设分隔缝，缝宽2cm，缝内嵌聚苯条，分格缝从女儿墙处开始留设，纵横缝间距不超过6m。上下层分格缝对齐。铺装水泥粉煤灰页岩陶粒：按分格块装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光，
9、待浮水消失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍，即可交活。养护：找平层抹平、压实后24h 应注意浇水养护。6.6找平层施工同前找平施工方法6.7 防水层施工本工程屋面防水层为3厚SBS改性沥青卷材，由防水专业队施工，施工人员应持证上岗。6.7.1 SBS卷材施工6.7.1.1、施工准备(1)防水材料选用和准备一般选用高强度、低延伸的防水卷材，应结合工程的实际情况，选用3厚的类拉力400N、延伸率5%的黄麻胎体SBS改性沥青防水卷材。节点附加层应选用氯丁橡胶改性沥青防水涂料，要求固体含量43%，延伸4.5，耐热度为80时5h无流淌、起泡。密封材料选用SBS改性沥弹性密封膏，粘结性1
10、5，耐热度下垂4。(2)防水材料的质量要求所用的SBS卷材改性沥青防水卷材、氯丁橡胶改性沥青防水涂料、SBS改性沥青弹性密封膏等均必须有出厂合格证。进场后应抽样试验。(3)防水材料保管SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。贮存处应阴凉通风，避免日晒、雨淋和受潮。(4)材料准备所用的防水材料应及时进场，并经抽样复试合格。6.7.1.2劳动组织应根据工程量的大小和工期的要求，合理组织劳动力，一般情况下，安排一个施工小组负责施工。由于屋面防水工程的重要性，因此，施工屋面卷材防水必须由专业人员进行，该施工小组配备56人，其中最少应配置23名专业技术工人，专业技术工人必须持证上岗。6.7.
11、1.3施工机具屋面防水施工需要的主要机具见下表。主要施工机具需用计划表序号机具名称规格单位数量用途1234567891011121314棕扫帚钢丝刷小平铲长柄刷或滚刷剪刀彩色粉袋粉笔钢卷尺钢卷尺火焰加热器手持压辊铁压辊刮板铁锤普通普通小型普通2m50m喷灯或专用喷枪40宽100宽500，重40kg包胶皮胶皮刮板普通把把把把把个把把把支个个个把34221114132121清扫基层清理基层清理基层涂刷冷底子油裁剪卷材弹卷材基准线做标记用度量尺寸度量尺寸热熔卷材阍胶用压实卷材搭接缝压实卷材用推刮卷材及刮边卷材收头钉水泥钉6.7.1.4技术准备项目技术负责人组织小组学习设计图纸；熟识屋面构造、细部节点
12、要求；了解所用材料的技术质量要求和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。6.7.1.5施工条件准备各种防水材料按时运到现场；垂直运输可利用土建施工用的井架；屋面找平层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。根据气象预报选定无雨、雾的天气。6.7.2、施工工艺流程和顺序6.7.2.1施工工艺流程施工流程为：找平层修补及清扫 找平层分格缝密封处理 节点密封处理 节点防水涂膜附加层 涂刷冷底子油 卷材铺贴及封边处理 收头固定、密封 闭水试验。6.7.2.2施工顺序卷材铺贴顺序：a、铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。b、在
13、一个单跨铺贴时，应先铺贴排水比较集中部分（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材油按流水方向搭接。6.7.2.3、施工方法(1)卷材铺贴方向对于屋面排水放坡2%时，采用平行屋脊的铺贴方法，其搭接缝应顺流水方向搭接。(2)冷底子油当找平层经检验证实已干燥后，在铺贴卷材之前在找平层上涂刷一道冷底子油。冷底子油的配合比是10#沥青汽油=3070。配制冷底子油时先将熬好的沥青倒入料桶中，当沥青温度降到100时再分批加入汽油，开始每次23L，以后每次5L。冷底子油采用长柄滚刷涂刷，要求涂刷均匀，不漏涂。当冷底油挥发干燥后，即可铺贴卷材防水层。如涂刷冷底油后因气候、材料等影响，较长时间
14、不能铺贴卷材时，则在以后铺贴卷材之前重刷一道冷底子油，以清除找平层上的灰尘、杂物，增强卷材与基层的粘结。(3)卷材搭接缝宽度SBS改性沥青卷材防水层一般采用热熔满粘法施工，故要求长边的搭接缝宽度均不得小于80，短边不得小于100。为确保搭接缝的宽度，应先在找平层上弹出墨线，进行卷材试铺，无问题后方可进行正式铺贴。(4)掌握好卷材热熔胶的加热程度若卷材底部的热熔胶加热不足，会造成卷材与基层粘结不牢；若过分加热，又容易使卷材烧穿，胎体老化，热熔胶焦化变脆，严重降低防水层的质量。因此，要求烘烤时要使卷材底面和基层同时均匀加热，喷枪的喷嘴与卷材面的距离要适中，一般保持50100左右，与基层呈3045角。喷枪要沿着卷材横向缓缓来回移动，移动速度要合适，使在卷材幅宽内加热温度均匀，至热熔胶融呈光亮黑色时，即可趁卷材柔软的情况下滚铺粘贴。(5)辊压、排气应趁热用压辊滚压。卷材始端铺贴完成后，即可进行大面积滚铺。持枪人位于卷材滚铺方向，推滚卷材人位于已铺好的卷材始端上面，待卷材加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接的宽度。其后跟随一人用棉纱团等从中间向两边抹压卷材，排出卷材下面的空气，并用刮刀将溢出的热熔胶刮压接边缝，另一人用压辊压实卷材，使之粘结牢固，表面平展，无皱折现
