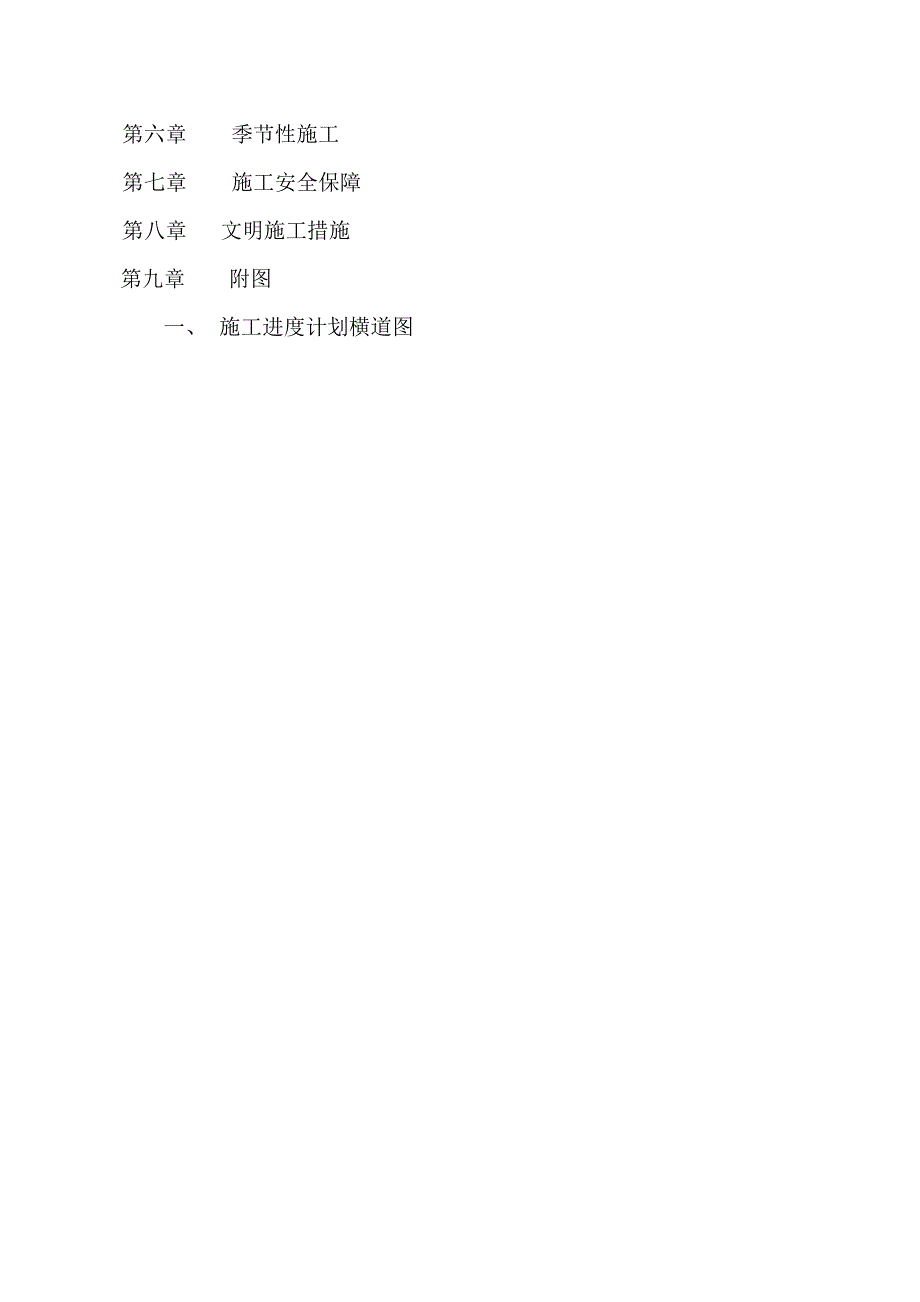

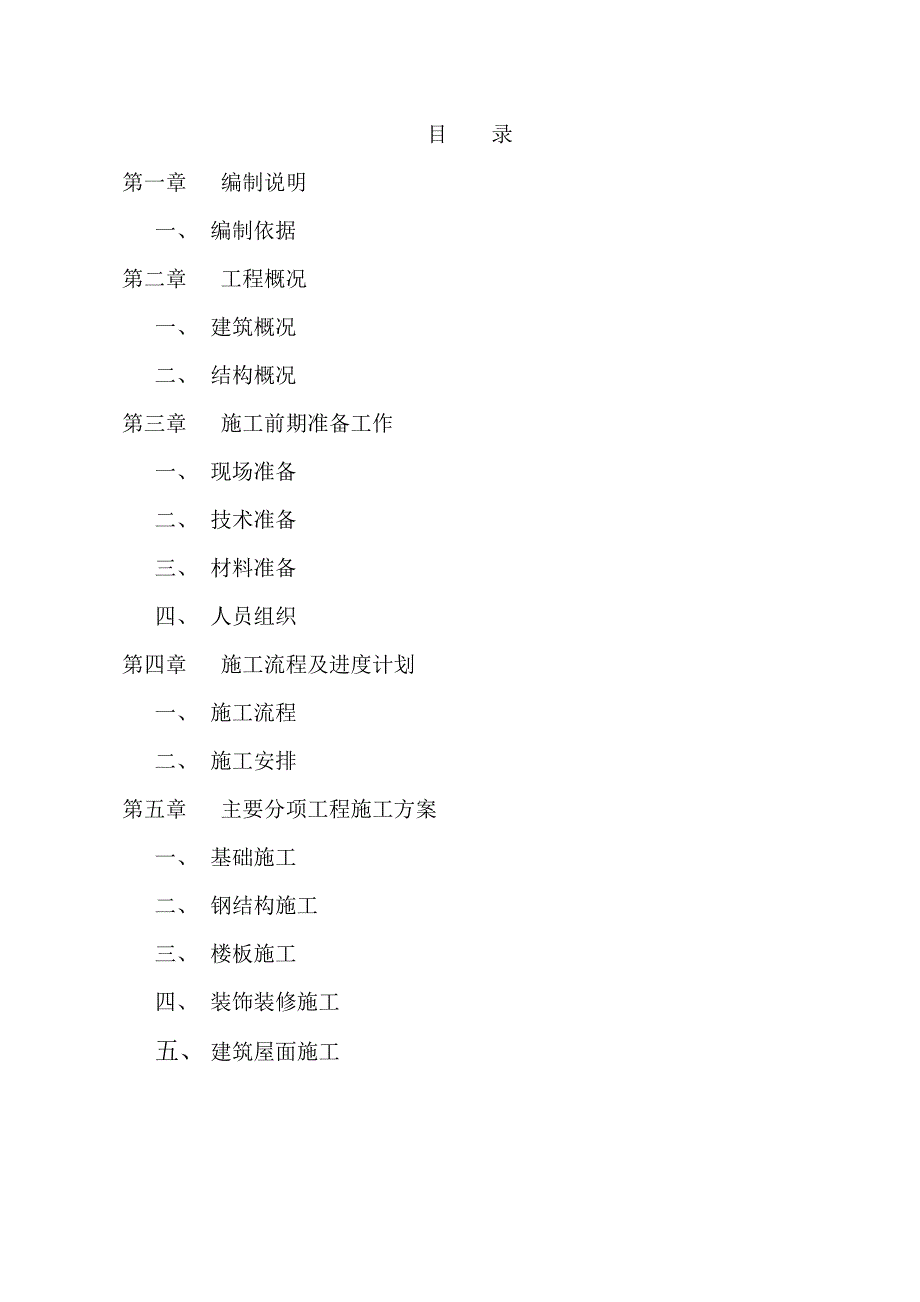

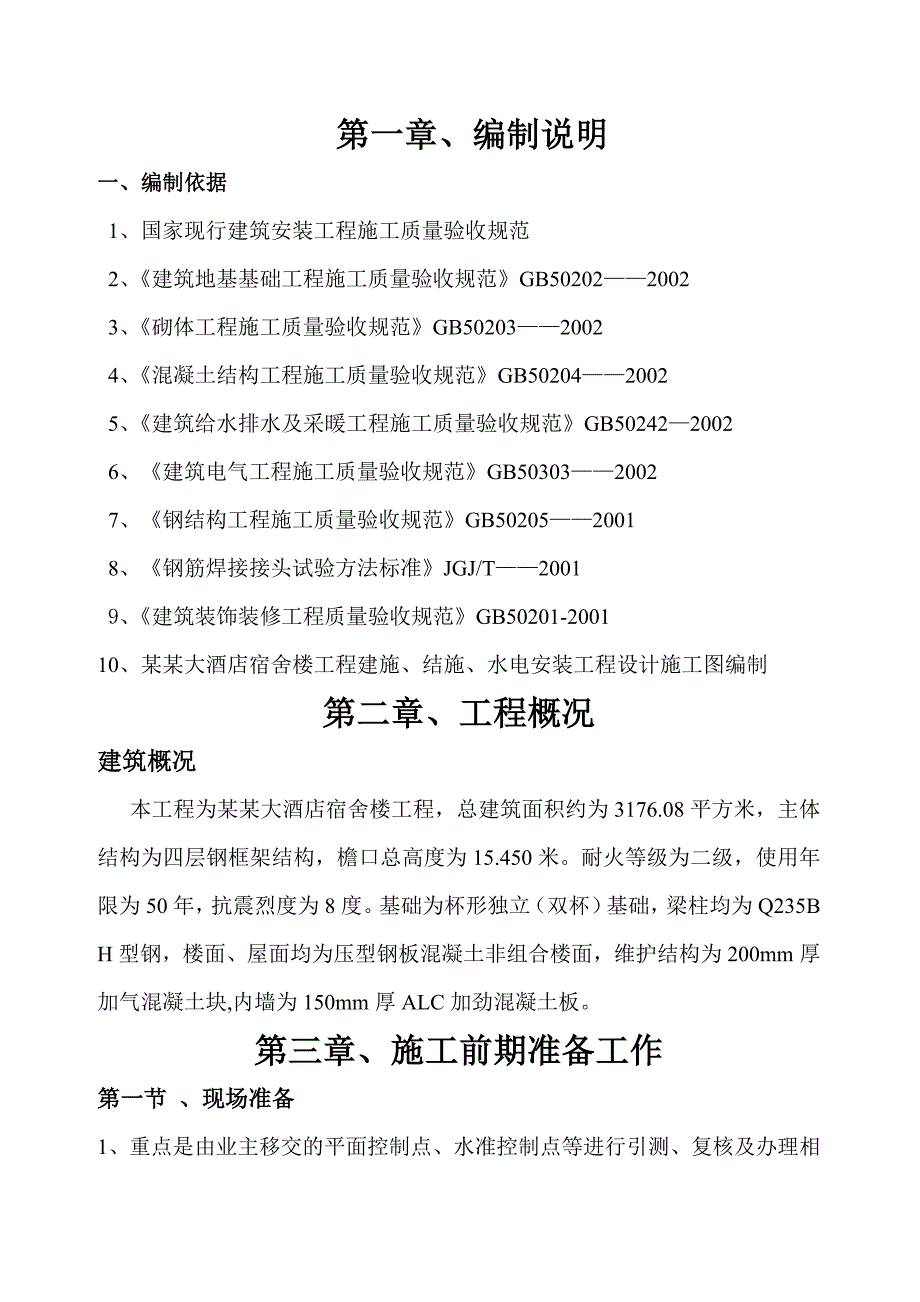

1、目 录第一章 编制说明一、 编制依据第二章 工程概况一、 建筑概况二、 结构概况第三章 施工前期准备工作一、 现场准备二、 技术准备三、 材料准备四、 人员组织第四章 施工流程及进度计划一、 施工流程二、 施工安排第五章 主要分项工程施工方案一、 基础施工二、 钢结构施工三、 楼板施工四、 装饰装修施工五、 建筑屋面施工第六章 季节性施工第七章 施工安全保障第八章 文明施工措施 第九章 附图一、 施工进度计划横道图 第一章、编制说明一、编制依据1、国家现行建筑安装工程施工质量验收规范2、建筑地基基础工程施工质量验收规范GB5020220023、砌体工程施工质量验收规范GB5020320024、
2、混凝土结构工程施工质量验收规范GB5020420025、建筑给水排水及采暖工程施工质量验收规范GB5024220026、建筑电气工程施工质量验收规范GB5030320027、钢结构工程施工质量验收规范GB5020520018、钢筋焊接接头试验方法标准JGJ/T20019、建筑装饰装修工程质量验收规范GB50201-200110、某某大酒店宿舍楼工程建施、结施、水电安装工程设计施工图编制第二章、工程概况建筑概况 本工程为某某大酒店宿舍楼工程，总建筑面积约为3176.08平方米，主体结构为四层钢框架结构，檐口总高度为15.450米。耐火等级为二级，使用年限为50年，抗震烈度为8度。基础为杯形独立（
3、双杯）基础，梁柱均为Q235B H型钢，楼面、屋面均为压型钢板混凝土非组合楼面，维护结构为200mm厚加气混凝土块,内墙为150mm厚ALC加劲混凝土板。第三章、施工前期准备工作第一节 、现场准备1、重点是由业主移交的平面控制点、水准控制点等进行引测、复核及办理相关移交手续。2、临时设施准备：主要包括办公室、值班室、配电房、水泥库、围墙、道路、工具房、大门、钢筋加工棚、模板加工棚、厕所等。生活区内主要包括办公场所、职工宿舍、食堂、浴室、等。3、场地准备：设置好场内排水系统，现场所有雨污水的排放均按唐山市相关规定有组织地通过排水管道排入路雨污水管网。4、施工用水、电准备：建设单位已提供400KV
4、A变压器和DN50的水源，主要工作包括施工区、生活区水电线路的布置及进水、排水管道的铺设。第二节、技术准备1、施工前均要将安全文明施工方案、现场总平面图等相关资料及时上报市建管局、安全站以及建设、监理审批，并按照审批意见予以实施。2、组织各专业工长、班组长、技术员仔细阅读图纸，参加图纸会审、熟悉设计意图及相关细节。开展各类钢筋、模板的放样、计算工作。确定施工测量所需的几何参数。制定试验计划、进行混凝土配合比试配。3、根据各子分部、分项工程内容、计算工程量，做好工料分析，据此编制施工计划。第三节、材料准备1、根据各个时期的进度要求，对材料的需要量进行分析，对材料的名称、规格、使用时间、数量进行统
5、计、汇总编制采购计划，确定堆放、储存场地和组织运输。2、对所有需要的材料均需提前三天进行上报，以便及时采购。第四节、人员组织木工班技术负责人项目经理油漆涂料班泥水、瓦工班水电安装班杂工班质检组安全保卫组施工过程检查材料入库检查安全监督、检查保卫采购组往来账款及工资发放财务组零星材料主要材料仓库管理会议记录文档管理 文档组第四章、施工流程及进度计划1、施工流程：定位放线 机械开挖土方 垫层施工 柱、墙施工 基础梁施工 砌体 基础分部验收 基础土方回填 钢结构施工 楼板施工 砌体、隔墙施工 给水、排水施工 电气施工 装饰装修施工 自验、整改 竣工验收2、施工安排：2.1、根据现场初步定位观察，开挖
6、土方时采用1：0.75进行放坡。2.2、各分项工程工期、进度计划见附图。第五章、主要分项工程施工方案第一节、基础施工一、 建筑轴线定位：1.1、定位点依据：根据测绘部门提供的01、02、04三个定位点进行施工现场定位。1.2、测量定位工具：1.2.1、建筑物各周边轴线定位采用J2经纬仪进行。1.2.2、标高引测采用N2型水准仪进行。1.2.3、辅助工具：木桩、钢筋桩、50M钢尺、棉线、铁钉、红漆等。1.2.4、现场经纬仪架在1点上，经纬仪镜头对上东边2点上进行闭合在旋转900。对上西南边测绘单位提供的4点上，进行闭合均符合要求。再把经纬仪架在4点上，镜头对上1点上再旋转900，对上B轴上用钢卷
7、尺量出61.04M定出11轴交B轴处点上，再把经纬仪架在11轴交B轴点上镜头对上1轴交B 轴点上进行闭合，把镜头旋转900对上2点上再从11轴交B 轴处上用钢卷尺量出13.12米定出由测绘局提供的2点进行闭合均符合施工测量要求。1.3、根据已知的各轴线点、控制点利用经纬仪及钢尺可以测设出各相关轴线位置进行定位。二、土方开挖、回填工程1、地质概况根据地质勘察报告，本工程基础土质较好，独立基础座落第层粘土层上，fak=260kpa以上，从地质勘察报告中可以看出，本工程地下水位较低，地下水较少。且对基础砼无侵蚀性。2、土方开挖2.1、本工程施工前应仔细阅读图纸，熟悉现场的实际情况，场地的实际标高与设
8、计标高的差异。了解本工程基础设计深度。土方开挖前，复核设计轴线与实际轴线的差异，当满足设计要求后再进行下道工序的施工。2.2、开挖基槽时，如发现土层与地质报告不符，或发现坟井、枯井、人防工事软弱土层等异常情况时，应立即通知建设单位、地质勘察部门、设计院等有关部门人员，到现场研究解决。本工程中挖出的土方全部外运出场。2.3、当采用机械大开挖时，必须分层、分段进行，现场指定专人进行指挥。开挖土方横向从轴交C轴处开始，向轴处推进。由东向西进行开挖2.4、土方开挖期间指定专人进行高程控制，跟踪测量，谨防超挖，坑底上预留的土方厚度控制在100，厚度不一、面积不大时，可不作抓平处理，以防扰动基土。3、土方
9、开挖降水、排水3.1、根据地质勘察报告降水措施准备工作。本工程地下水位较低，基础土方开挖时可能不会遇到大量地下水。但考虑到基础施工期间必然遇到雨水天气，土方开挖仍然要做好降水、排水系统，主要采用在基坑周边布置.05M0.7M的排水沟，在各拐角处设置0.8M0.8M1.0M集水坑一个，施工时先挖除此部位土方，将坑壁用砖砌120厚做挡墙，面层抹1：2水泥砂浆坑底做C15砼硬化，坑壁墙要位于外侧，施工底板时此处墙体可兼做底板的外模。3.2、每个排水坑内设50水泵一台，随时进行排水，现场另配100混水泵四台，以防止突发大雨。排水沟及集水坑均用实心砖砌筑，面抹1：3水泥砂浆，沟、坑边上部各留0.3M坡面
10、。4、土方回填4.1、因现场场地太小，无法存土，回填土方也必须外购土至施工现场回填。4.2、基础回填土前，应在基础完成报请业主、监理、质监部门验收后进行回填。4.3、回填前，应清除基坑内的各种杂物，对基坑进行降水处理，以防止底板上浮，同时清除浮泥。4.4、施工时要分层铺土，每层虚铺厚度在200250之间，采用冲击式柴油打夯机夯实三遍。每遍夯填时应按规定取样测定土壤干容重，取样范围是每500/层，取一次。4.5、为了能保证土壤的密实度获得最大的干容重，回填前应对回填土进行土壤击实试验，以便测得最佳含水率。回填土应根据测定的最佳含水率拌制。含水率过大时，夯填中会造成弹簧土：含水率过小时，不宜夯实，
11、回填土的压实系数应在0.94以上方能符合要求。回填应注意在建筑物四周均匀回填。三、基础砼结构1、本工程基础埋深为-2米不包括砼垫层。2、基础、柱梁模板均采用七胶板模板，钢管满堂脚手架支撑。3、模板承载力计算3.1柱模板支撑计算（以本工程中最大的柱截面计算）3.1.1、柱模板基本参数柱的截面H、B=1900，沿B方向各设12对拉螺栓二道，间距500。柱模板的计算高度L=1.9M柱箍的间距D=0.2M柱模板的竖楞采用截面为50100木方，间距0.2M。柱箍采用483.5钢管，间距500。柱箍是柱模板的横向支撑构件，其受力状态为受弯构件，应按受弯杆件进行计算。3.1.2、柱模板荷载标准值计算强度验算
12、要考虑新浇砼侧压力和倾倒砼时产生的荷载，扰度验算只考虑新浇砼侧压力。其中=砼的重力密度，取24.00KN/M3t新浇砼的初凝时间，为0时（表示无资料）取200/（T+15），为5.714h。T砼的入模温度，取20。V砼浇注速度，取2.0M/h。H砼侧压力计算位置处至新浇砼顶面总高度，取1.9M。1外加剂影响休整系数，取1.0。2砼坍落度影响修整系数，取1.15。根据公式计算的新浇砼侧压力标准值F1=50KN/M2按F=H 则F=24.001.9=45.6KN/M2砼有效压头高度为：h=按取小值计算新浇砼的侧压力标准值F1=50KN/M2倾倒砼时产生的荷载标准值F2=3.0KN/M23.1.3、
13、柱模面板的计算面板直接承受模板传递的荷载，应该按照均布荷载的三跨连续梁计算，计算如下：板强度计算：支座最大弯矩计算公式：M=0.10qd2跨中最大弯距计算公式：M2=0.08qd2其中q强度设计荷载（KN/M）q=（1.250.0+1.43.00）0.5=32.1 KN/Md竖楞的间距，d=200当截面尺寸有变化时，柱截面尺寸有变化时，柱钢筋收缩位置，尺寸要符合设计要求。4、梁钢筋绑扎4.1、如采用模内绑扎时。首先在主梁模板上按图纸划好箍筋的间距主筋穿好箍筋，按已划好的间距逐个分开固定弯起筋和主筋穿次梁弯起筋和主筋并套好箍筋放主梁架立筋、次梁架立筋隔一定间距将梁底主筋与箍筋绑住绑架立筋再绑主筋
14、。主次梁同时配合进行。4.2、箍筋弯钩的叠合处，在梁中应交错绑扎，有抗震要求的结构，箍筋弯钩为135度。4.3、弯起筋和负弯矩钢筋位置要准备，梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。4.4、搭接长度的末端与钢筋弯曲处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处。受拉区域内级钢筋绑扎接头的末端应做弯钩（级钢筋可不做弯钩），搭接处应在中心和两端扎牢。4.5、接头位置应相互错开，在受力钢筋直径30倍区段范围内（且不小于500），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积为受拉区不得超过25%，受压区不得超过50%。四、基础混凝土工程1、本工程采用商品砼。2、该部分的施工要严格按照混凝土施工技术要求精心施工。做好钢筋、模板的隐检、预检及验收工作。需注意检查固定模板的铅丝和螺栓穿过混凝土墙是否按要求采取了措施。木模板提前浇水湿润，并将落在模内的杂物清净。3、基础施工期间做好降水排水工作，保证地下水应降至垫层底部500以下，并持续至回填完毕。4、混凝土的运输：4.1、为保证混凝土浇灌时不产生离析，混凝土由高处自由倾落，其落距不应超过2M，如高度超过3M，必
