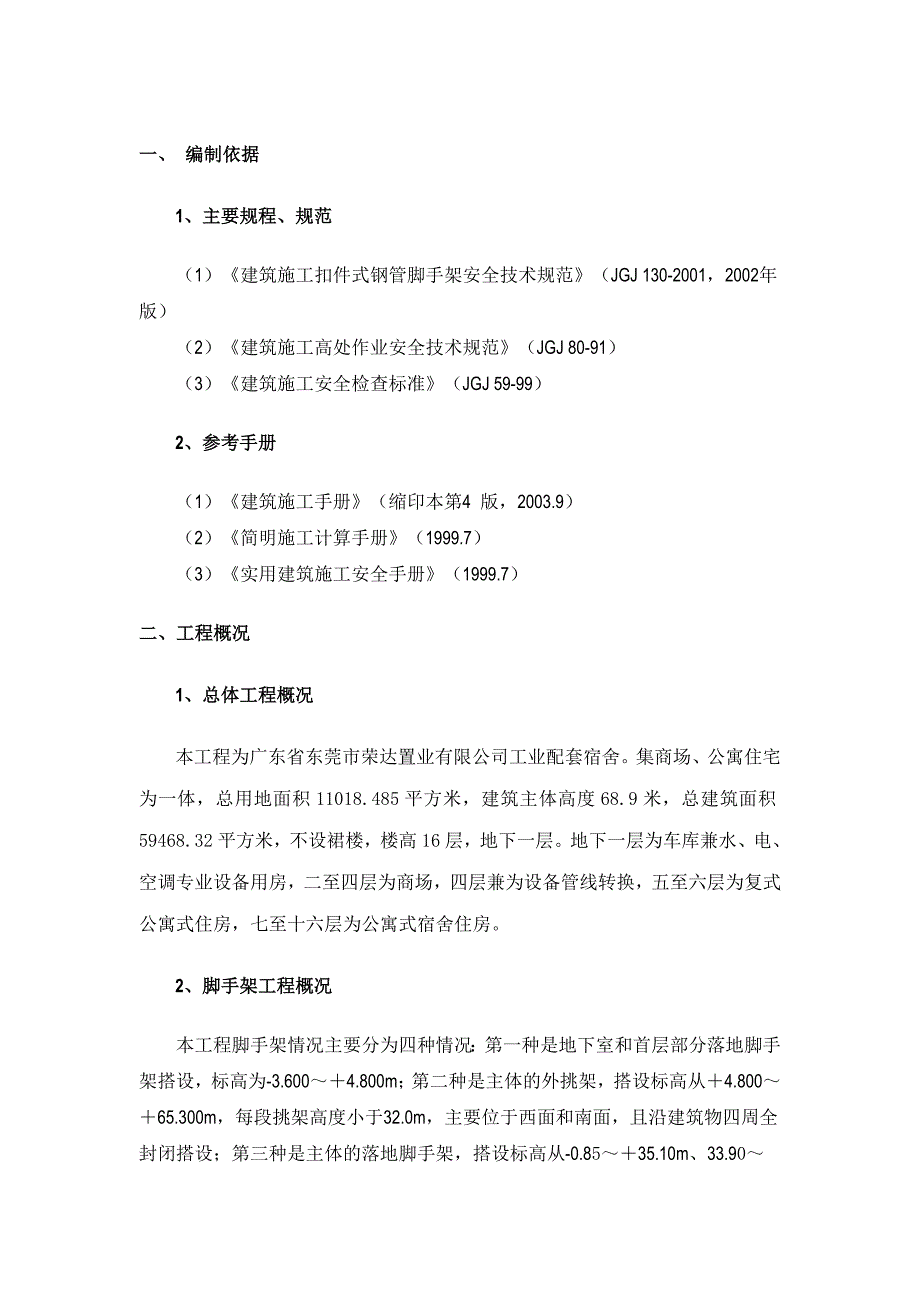

1、一、 编制依据1、主要规程、规范（1）建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001，2002年版）（2）建筑施工高处作业安全技术规范（JGJ 80-91）（3）建筑施工安全检查标准（JGJ 59-99）2、参考手册（1）建筑施工手册（缩印本第4 版，2003.9）（2）简明施工计算手册（1999.7）（3）实用建筑施工安全手册（1999.7）二、工程概况1、总体工程概况本工程为广东省东莞市荣达置业有限公司工业配套宿舍。集商场、公寓住宅为一体，总用地面积11018.485平方米，建筑主体高度68.9米，总建筑面积59468.32平方米，不设裙楼，楼高16层，地下一层。地下一层为

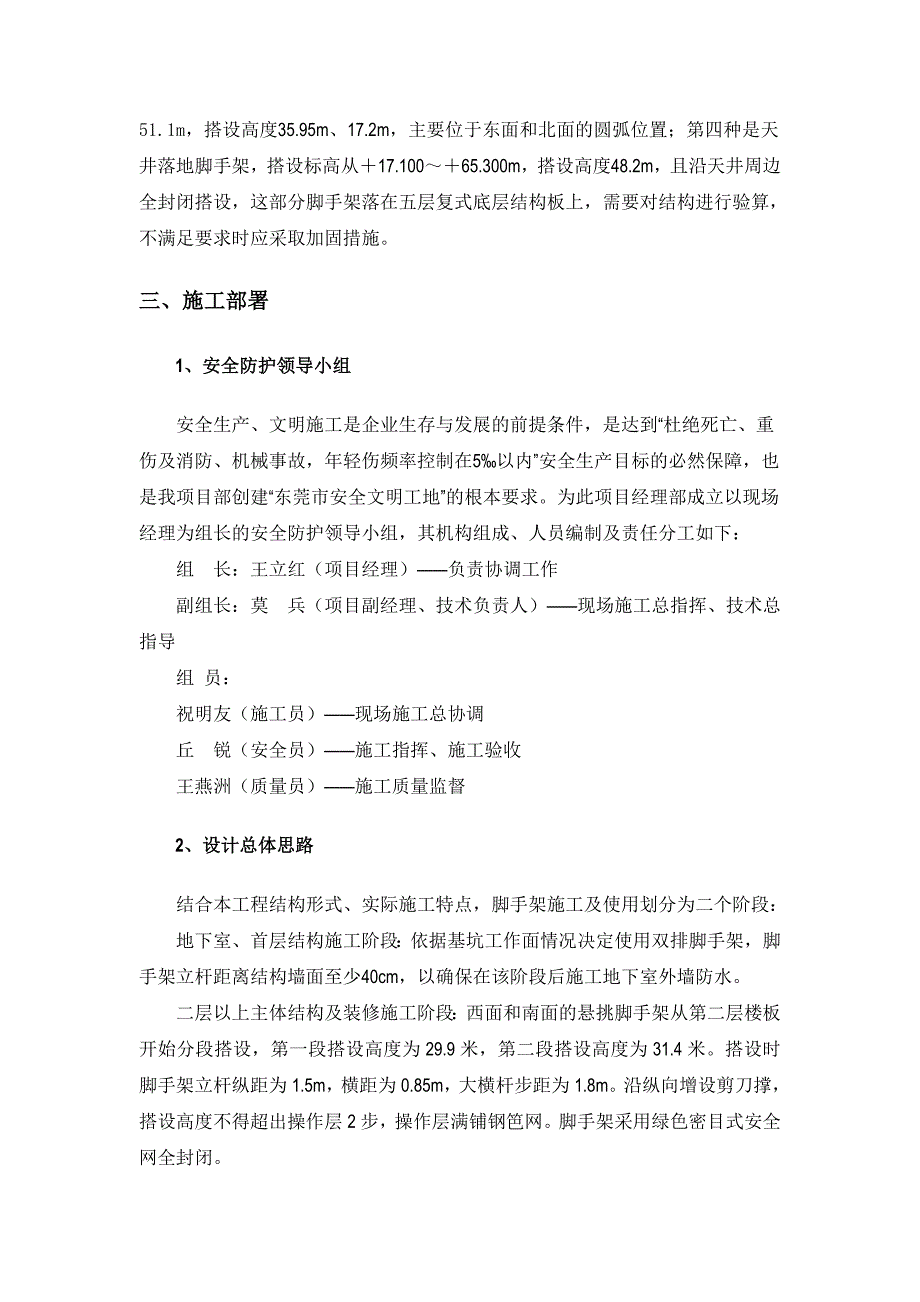

2、车库兼水、电、空调专业设备用房，二至四层为商场，四层兼为设备管线转换，五至六层为复式公寓式住房，七至十六层为公寓式宿舍住房。2、脚手架工程概况本工程脚手架情况主要分为四种情况：第一种是地下室和首层部分落地脚手架搭设，标高为-3.6004.800m；第二种是主体的外挑架，搭设标高从4.80065.300m，每段挑架高度小于32.0m，主要位于西面和南面，且沿建筑物四周全封闭搭设；第三种是主体的落地脚手架，搭设标高从-0.8535.10m、33.9051.1m，搭设高度35.95m、17.2m，主要位于东面和北面的圆弧位置；第四种是天井落地脚手架，搭设标高从17.10065.300m，搭设高度48
3、.2m，且沿天井周边全封闭搭设，这部分脚手架落在五层复式底层结构板上，需要对结构进行验算，不满足要求时应采取加固措施。三、施工部署1、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在5以内”安全生产目标的必然保障，也是我项目部创建“东莞市安全文明工地”的根本要求。为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：王立红（项目经理）负责协调工作副组长：莫 兵（项目副经理、技术负责人）现场施工总指挥、技术总指导组 员：祝明友（施工员）现场施工总协调丘 锐（安全员）施工指挥、施工验收

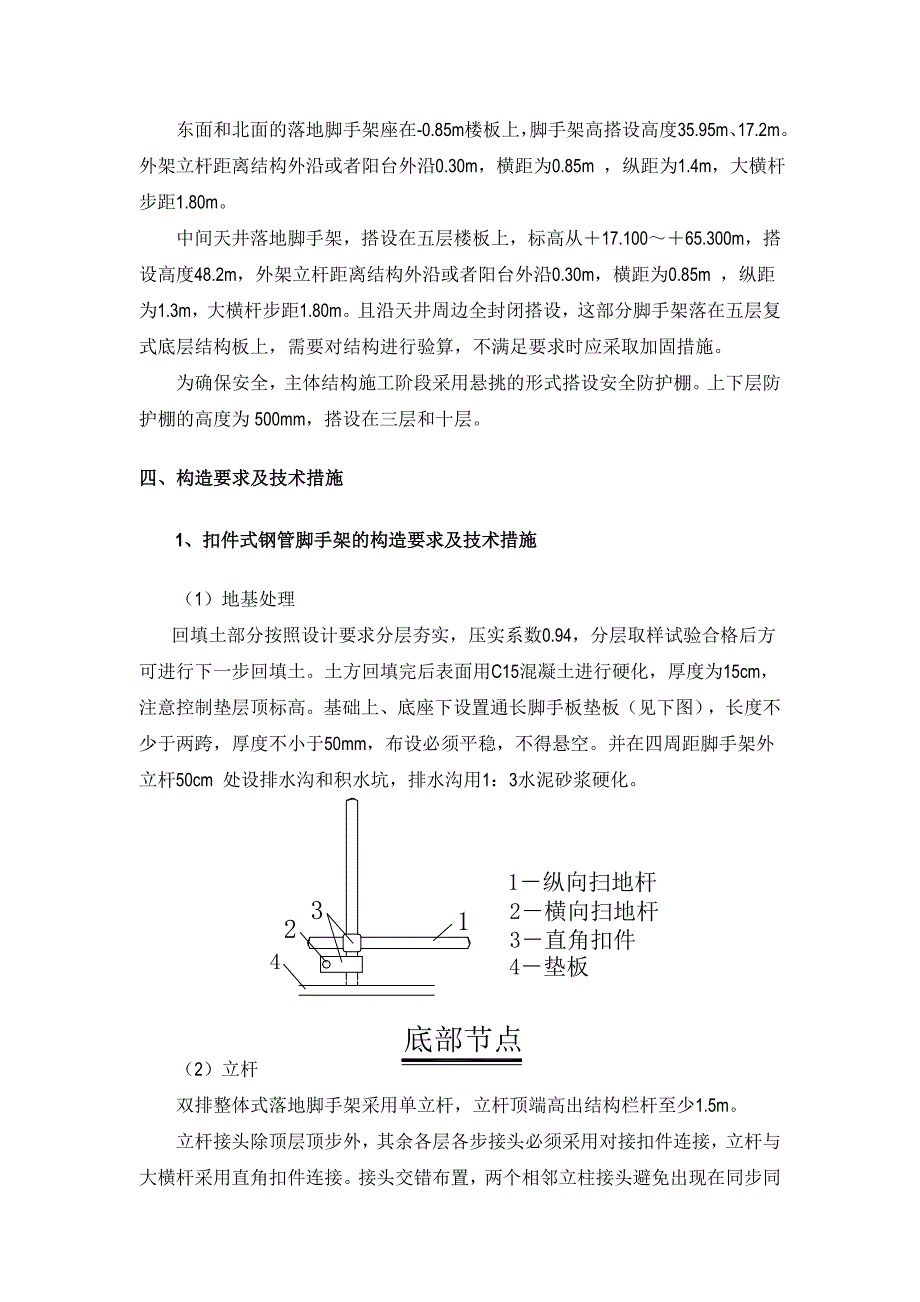

4、王燕洲（质量员）施工质量监督2、设计总体思路结合本工程结构形式、实际施工特点，脚手架施工及使用划分为二个阶段：地下室、首层结构施工阶段：依据基坑工作面情况决定使用双排脚手架，脚手架立杆距离结构墙面至少40cm，以确保在该阶段后施工地下室外墙防水。二层以上主体结构及装修施工阶段：西面和南面的悬挑脚手架从第二层楼板开始分段搭设，第一段搭设高度为29.9米，第二段搭设高度为31.4米。搭设时脚手架立杆纵距为1.5m，横距为0.85m，大横杆步距为1.8m。沿纵向增设剪刀撑，搭设高度不得超出操作层2步，操作层满铺钢笆网。脚手架采用绿色密目式安全网全封闭。东面和北面的落地脚手架座在-0.85m楼板上，脚
5、手架高搭设高度35.95m、17.2m。外架立杆距离结构外沿或者阳台外沿0.30m，横距为0.85m ，纵距为1.4m，大横杆步距1.80m。中间天井落地脚手架，搭设在五层楼板上，标高从17.10065.300m，搭设高度48.2m，外架立杆距离结构外沿或者阳台外沿0.30m，横距为0.85m ，纵距为1.3m，大横杆步距1.80m。且沿天井周边全封闭搭设，这部分脚手架落在五层复式底层结构板上，需要对结构进行验算，不满足要求时应采取加固措施。为确保安全，主体结构施工阶段采用悬挑的形式搭设安全防护棚。上下层防护棚的高度为500mm，搭设在三层和十层。四、构造要求及技术措施1、扣件式钢管脚手架的构
6、造要求及技术措施（1）地基处理回填土部分按照设计要求分层夯实，压实系数0.94，分层取样试验合格后方可进行下一步回填土。土方回填完后表面用C15混凝土进行硬化，厚度为15cm，注意控制垫层顶标高。基础上、底座下设置通长脚手板垫板（见下图），长度不少于两跨，厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm 处设排水沟和积水坑，排水沟用1：3水泥砂浆硬化。（2）立杆双排整体式落地脚手架采用单立杆，立杆顶端高出结构栏杆至少1.5m。立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并
7、且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3（本工程取60cm）。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。（3）大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m 且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。（4）小横杆每一立杆与
8、大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1 根小横杆，最大间距不超过75cm（主节点做法见下图）小横杆伸出外排大横杆边缘距离不小于10 cm，伸出里排大横杆距离结构外边缘15 cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置，具体详见下图。（5）纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底
9、处延长两跨与立柱固定，详见下附图。（6）剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在4560之间（本工程全部在50左右）。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检
10、查）。本工程除在每一拐角处设置横向斜撑外，中间每隔6跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续布置，斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。（7）脚手板作业层脚手板采用8钢筋焊接的铁笆脚手板，宽90cm，长度不小于1.0m。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，以上每隔6 层也需要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在二根横向水平杆上，并在两端8cm处用直径14号镀锌钢丝箍绕23圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离
11、结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。脚手板的对接、搭接构造要求见八部分第2点：脚手架搭设的允许偏差和检验方法。（8）连墙件连墙件采用刚性连接，垂直间距为3.60m，水平间距为2.6m。连墙件用483.5 的钢管，其与脚手架的连接采用直角扣件，连墙件用直角扣件连接在预先埋设在边梁上的48 钢管，具体做法详见下图。对于落地架，第一道连墙件从地上二层开始设置，对于挑架，第一道连墙件从底层架以上第二步架开始设置，连墙件尽量靠近主节点，偏离主节点不大于300mm。连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连
12、接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成4560夹角。（9）防护设施脚手架满挂全封闭密目安全网，密目网采用1.8m6.0m 规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于平台1.2m，并在作业层下部挂一道水平兜网，在架内高度3.0m 左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。作业层脚手架立杆于0.6m和1.2m处设两道防护栏杆，底部侧面设18cm 高的挡脚板。2、转料平台具体做法详见转料平台施工方案。3、脚手架出入口的构造根据现场实际情况，裙楼出入口设在1-4轴和1-5轴间外，挑空两根立杆，跨越两步三跨，大小为4.5m4.0m（
13、宽高）。出入口再搭设3.0m4.5m4.5m（长宽高）的防护棚，上铺50mm 厚的双层脚手板。在出入口两侧的内、外排立杆处分别增设一根立杆，并高于门洞口2步，立杆用短管斜撑相互联系，上方悬空立杆处增加一根斜杆，斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm 以内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件，接长采用对接扣件。出入口具体做法详见下图。施工电梯
14、出口处设置4.5m3.6m6m（长宽高）出入口，顶部铺50mm 厚的双层脚手板，具体做法详见下图。五、安全防护措施1、电梯井洞口防护措施电梯井口设置不低于1.2m高的自闭式防护门，用12 的螺纹钢筋，按照水平间距15cm，竖向间距20cm焊制而成，并在防护门上刷红油漆、挂牌。防护门制作及安装详见下图。电梯井筒内每隔一层在入口处设置一个用25 螺纹钢筋、钢管及木板搭设的平台，中间一层用钢筋支托安全网一道，网上及平台上均不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。2、结构临边防护措施在结构出入阳台的门窗洞口处设置封闭式防护栏杆，使用材料采用483.5 钢管。其高度不低于1.2m，立杆间距不
15、大于1.5m，竖向每隔0.6m 设一道通长大横杆，每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆满挂密目安全网，白天设警示牌、夜间设红色标志灯。3、楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2m 高的护身栏，侧边底部设18cm 高的挡脚板。4、人行走道搭设施工主体结构时，为满足施工现场消防要求，拟在ED8轴之间首层底板上随脚手架搭设供施工人员上下的通道。具体搭设方法见下图。同时为保证安全，在通道入口处还要搭设安全防护。具体做法见下图。5、悬挑防护棚的搭设由于本工程建筑物高度高，为确保施工期间的安全，施工主体和装修时在脚手架悬
