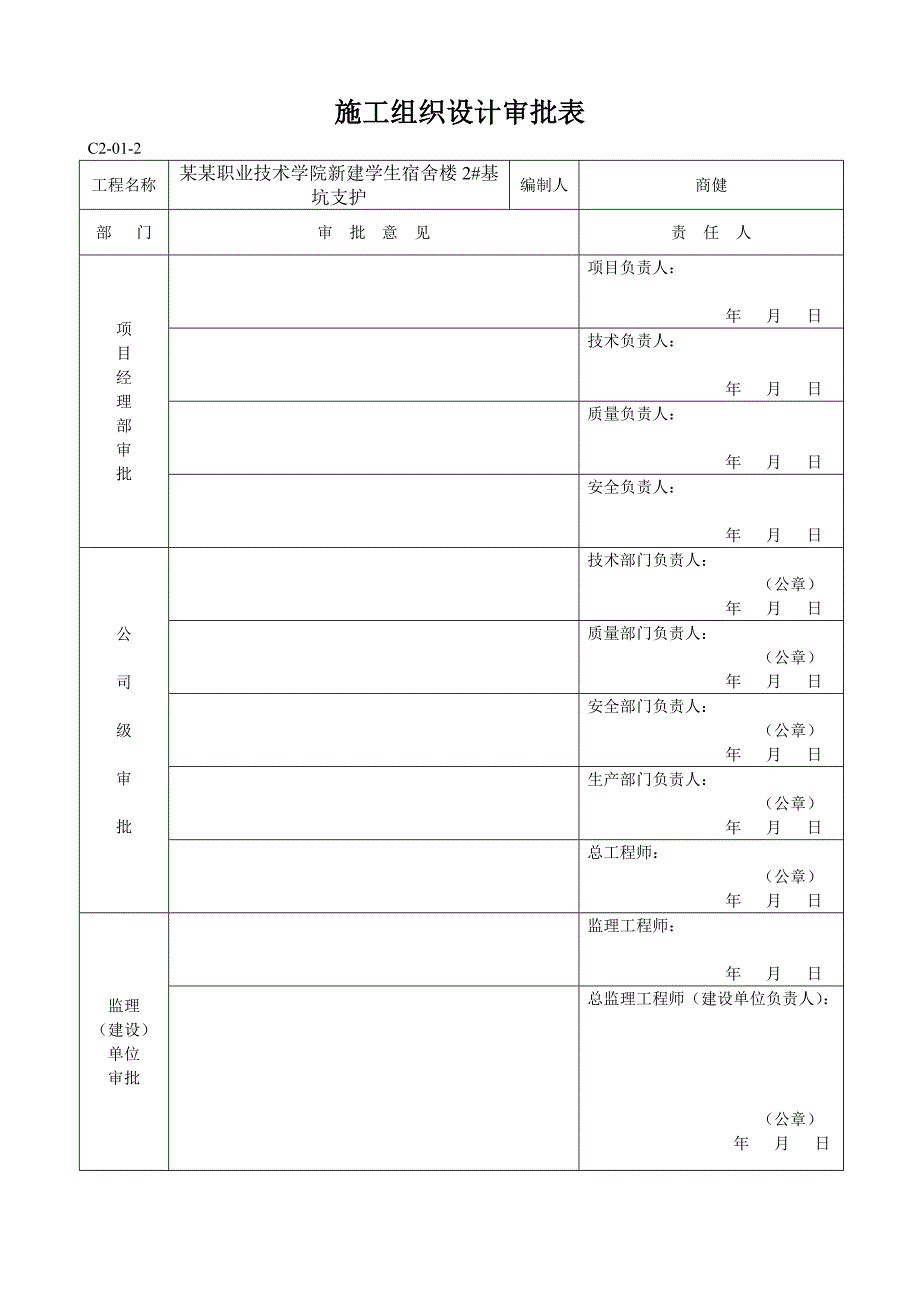

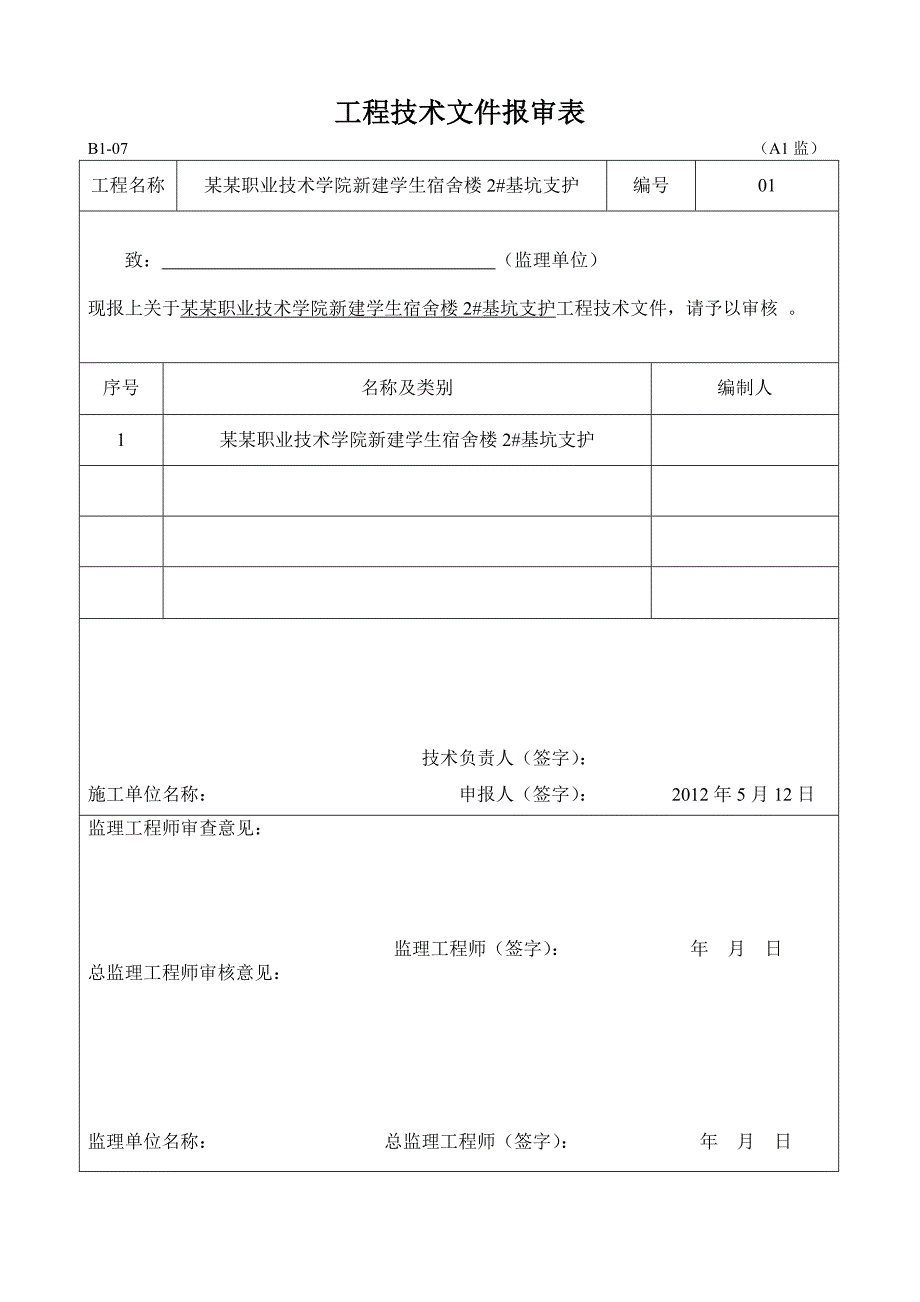

1、工程技术文件报审表B1-07 （A1监）工程名称某某职业技术学院新建学生宿舍楼2#基坑支护编号01致： （监理单位）现报上关于某某职业技术学院新建学生宿舍楼2#基坑支护工程技术文件，请予以审核 。 序号名称及类别编制人1某某职业技术学院新建学生宿舍楼2#基坑支护 技术负责人（签字）：施工单位名称： 申报人（签字）： 2012年5月12日监理工程师审查意见： 监理工程师（签字）： 年 月 日总监理工程师审核意见：监理单位名称：总监理工程师（签字）： 年 月 日施工组织设计审批表C2-01-2工程名称某某职业技术学院新建学生宿舍楼2#基坑支护编制人商健部 门审 批 意 见责 任 人项目经理部审批项

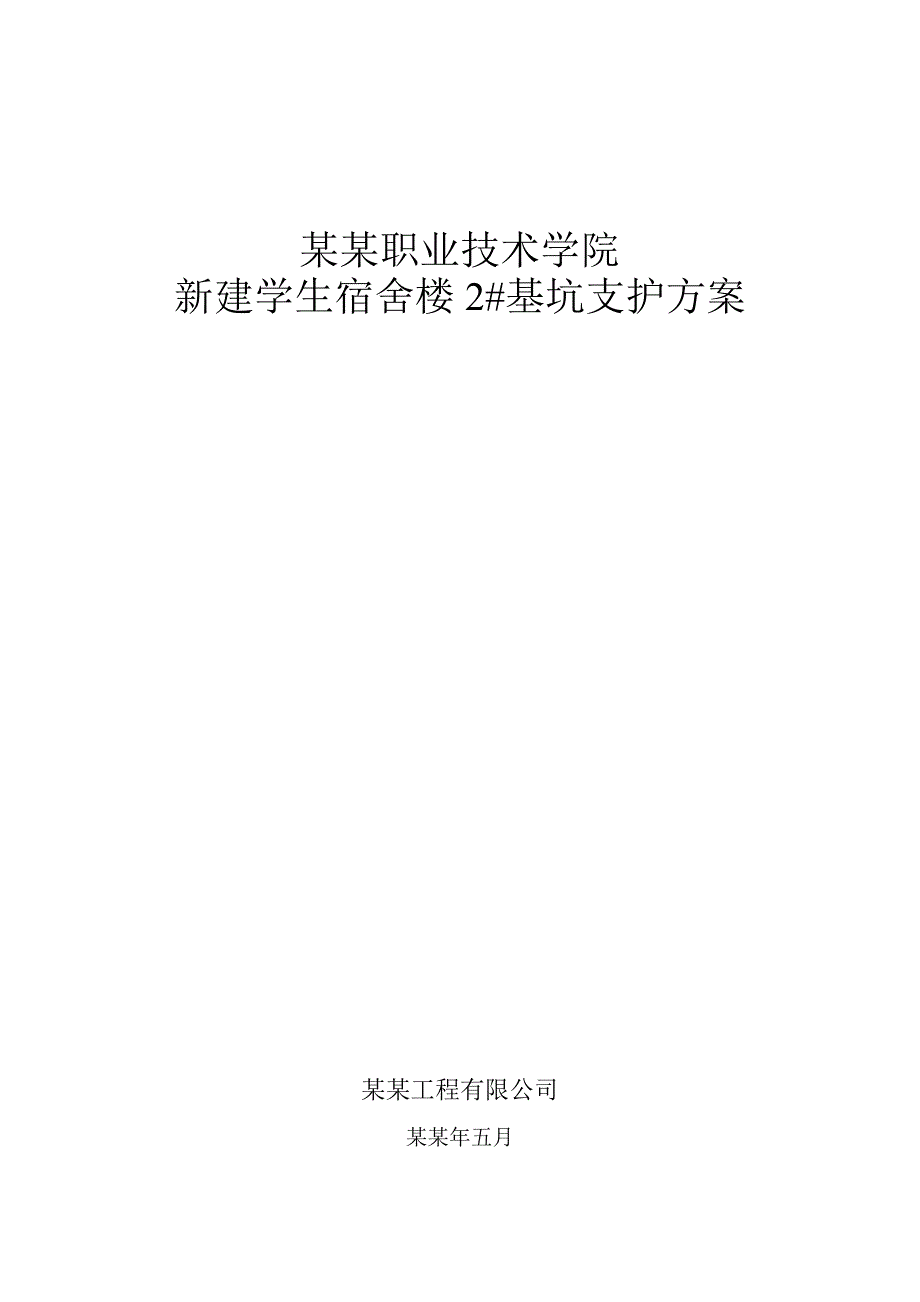

2、目负责人： 年 月 日技术负责人： 年 月 日质量负责人： 年 月 日安全负责人： 年 月 日公司级审批技术部门负责人： （公章） 年 月 日质量部门负责人： （公章） 年 月 日安全部门负责人： （公章） 年 月 日生产部门负责人： （公章） 年 月 日总工程师： （公章） 年 月 日监理（建设）单位审批监理工程师： 年 月 日总监理工程师（建设单位负责人）： （公章） 年 月 日 某某职业技术学院新建学生宿舍楼2#基坑支护方案某某工程有限公司某某年五月一、 工程概况：1.1 工程名称：某某职业技术学院新建学生宿舍楼2#基坑支护1.2 工程地点：某某市香坊区哈平路217号1.3 建设单位：某
3、某职业技术学院1.4 设计单位:某某工业大学建筑设计研究院1.5 结构形式：框架结构拟建工程为某某职业技术学院新建学生宿舍楼2#楼，建筑物呈“L”形，因建筑物场地为坡地，基坑深度-2.0m-8.9m，因现场狭小，基坑两侧为施工道路，基坑另二面为空旷无道路和相邻建筑物，针对现场实际开挖情况，节约工程造价，保证安全合理布局，综合考虑：1）1-1剖面基坑最深处为-8.9m，最浅处为-7.0m，采用H型钢板桩+锚杆支护体系，桩长12m，间距0.7m，共设二排锚杆，第一排锚杆标高在-3.0 m，长度18m、第二排锚杆标高在-6.0 m，长度17.0m。2）2-2剖面基坑为-6.3米 ，采用H型钢板桩+锚
4、杆支护体系，桩长12m，间距0.7m，共设一排锚杆，锚杆标高在-3.0 m，长度18m。3）3-3剖面基坑深度5.0-2.0m，采用自然放坡，放坡系数1：0.75。二、地质参数取地质报告， (其中地质报告中没有提供数据，表内数据为经验值)地质勘探数据如下： 序号 h(m) (kN/m3) C(kPa) () m(kN/m4) 计算方法 土类型 1 1.20 19.00 5.00 5.00 500 水土合算 填土 2 1.30 19.40 37.00 23.水土合算 粘性土 3 3.00 19.00 20.00 19.水土合算 粘性土 4 2.00 19.40 30.00 21.00 9720
5、水土合算 粘性土 5 6.00 19.20 25.00 21.水土合算 粘性土 6 2.50 19.00 18.00 16.00 5320 水土合算 粘性土 表中：h为土层厚度(m),为土重度(kN/m3),C为内聚力(kPa),为内摩擦角()。三、设计依据1、建设单位提供的地质勘察报告书；2、建设单位提供的建筑基坑周边环境条件；3、执行规范、建筑基坑支护技术规范JGJ12099、混凝土结构设计规范GB500102002、建筑地基基础施工质量验收规范GB502022002、混凝土结构工程施工质量验收规范GB502042002、建筑工程施工质量验收统一标准GB503002001、钢筋焊接及验收规
6、程JGJ182003、建筑工程安全检查标准JGJ5999四、H型钢板桩支护参数H型钢板桩+锚杆支护体系，桩长12m，间距0.7m，锚筋采用1860钢绞线，215.24，注素水泥浆，腰梁采用2工字16，用锚具锁定。预应力张接140kN。支护结构详见“基坑支护剖面图五、设计方案（一）、设计原则1、根据不同的周边环境采用不同的设计方法，力求基坑安全；2、在保证基坑安全的前提下，选用经济适用的支护方案；3、在保证安全经济的前提下充分考虑现场实际情况，尽量缩短工期。（二）、方案选择根据场地的地质条件和基坑周边的实际情况，结合我公司多年的施工经验，基坑周边附加荷载：1-1剖面和2-2剖面采用H型钢板桩+锚
7、杆支护体系，坡顶超载取30Kpa,支护重要性系数取1.0，桩长12m，间距0.7m，1-1剖面设二排锚杆，第一排锚杆标高在-3.0 m，长度18m；第二排锚杆标高-6.0 m，长度17m。2-2剖面设一排锚杆，标高位置在-3.0m，长度18m。3-3剖面采用自然方坡，方坡系数为1：0.75，并在坡面喷射5cm厚C20砼。（三）、基坑稳定边界条件：1、地质参数如实反映地质情况；2、建筑物周边环境提供必须真实可靠；3、建筑物基坑周边附加荷载不能超过设计值；4、支护结构在工作有效期内不能破坏，如遇结构需要占用时应请有关专家进行技术论证。5、本设计未考虑地下管网、暗沟跑水、漏水等意外现象，施工过程如发
8、生上述现象其设计参数及支护类型需调整变更。六、方案优化1、设计标高为相对标高，相对标高相对自然地面标高；2、H型钢设置锚杆控制变形，保证相邻建筑物安全；3、加长锚杆长度为了提高抗倾覆安全性； 4、施工时，分步开挖不影响中间土方开挖，施工与挖土形成流水作业。七、基坑支护信息化施工1、基坑周边特别是相邻建筑物在适当位置设置沉降观测点，基准点设在基坑破裂面以外。2、在坡顶上设置基坑水平位移观测点，对钢板桩水平位移进行监测。3、基坑进行第一步土方开挖时，即进行观测并记录，具体监测操作应由具有监测资质单位进行监测记录，反应土体变化。4、基坑开挖完成，后每两天进行一次观测并详细记录，对重要部位要加密监测，
9、周边建筑物沉降及基坑位移情况向现场业主办公室和现场项目监理部汇报。施工方案一、H型钢桩施工1.1、定位放线：按施工图首先确定基坑开挖边线，用白灰撒线确定基坑范围，然后在白灰线上按间距700mm确定H型钢桩位置，并定白灰点。1.2、H型钢桩运输堆放：施工前，按事先确定好的施工顺序将半成品桩运输至指定位置，应以打拔桩机以最短时间完成一次打桩确定最佳堆放位置，以堆放中心到支护位置距离1020m为宜。1.3、H型钢接桩 该工程设计桩长为12m，现场需进行接桩时，甲方提供电源接桩，接桩质量严格执行有关规范规定，且接口处必须满足该桩的抗弯抗剪要求，接桩垂直度偏差应控制在0.5%L范围内，焊口应打坡口满焊，
10、且焊口位置尽量避免发生在弯矩最大处，1.4、打桩：用液压振动打桩机将12m长钢桩自行吊起按施放好的桩位进行振动压入，压入桩的垂直度控制在1%L范围内，且保持桩上表面在同一标高内，并与地面平齐。1.5、拔桩：工程达到0时进行拔桩，边拔桩边回填，拔桩采用间隔式拔法，以避免大面积破坏原状土，如没有条件就直接回填不拔钢桩。二、锚杆施工方法和技术措施2.1定位放线钻孔清理孔口残土成孔安放钢筋绑扎注浆管搅浆注浆测定标高上梁位置补浆上槽钢预应力张拉。2.2施工操作要求：2.2.1钻孔：技术人员先定位，操作人员锚杆机调整角度按角度15钻孔，钻孔边钻边清土，钻到设计深度。2.2.2钢绞线制作与安放，按设计长度下
11、料，每隔2米，放定位支架，自由段处用塑料布裹好，安放保证钢绞线居中，保护层不小25mm。2.2.3水泥浆制备：搅浆前现场技术员进行交底，具体过程如下：加水至规定高度启动搅浆机水泥按规定数量加入搅拌3-5min，如有要求加外水剂的按要求加入外加剂，搅浆时在搅浆罐上和放浆口处必须安设14-18目筛过滤，贮浆池的水泥浆需不停的搅动，防止沉淀硬化等。2.2.4注浆（1） 后台搅浆投料时，由专人监督其投放数量和外加剂数量和搅拌时间。（2） 浆液放入贮浆池后，由专人看管其搅浆，备料，注浆时泥浆泵及补浆压力由专人负责，其它人不得任意操作。注浆压力在1-3mpa（3） 贮浆池内浆液不能超过水泥初凝时间否则不得使用，水灰比0.6，技术员严格检测，不得任意更改其水灰比。（4） 第一次注浆把孔口堵严在防浆流失，第二次补浆时间用水泥袋堵孔。（5） 补浆：采用与注浆相同比重的水泥装进行补浆，由技术人员控制水泥浆比重，补浆应在水泥浆初凝前完成。2.3安放槽钢腰梁采用2工字16保持在同一水平面，有特种情况特殊处理。2.4张拉工程锚杆灌浆后不少于 7 天，锚杆浆体达到规定张拉强度75%方可进行锚杆试验。锚杆试验采用工程用锚杆进行锚杆抗拔试验，锚杆抗拔验收试验依照国家规范要求进行。 锚杆验收试验加荷等级及锚头位移测
