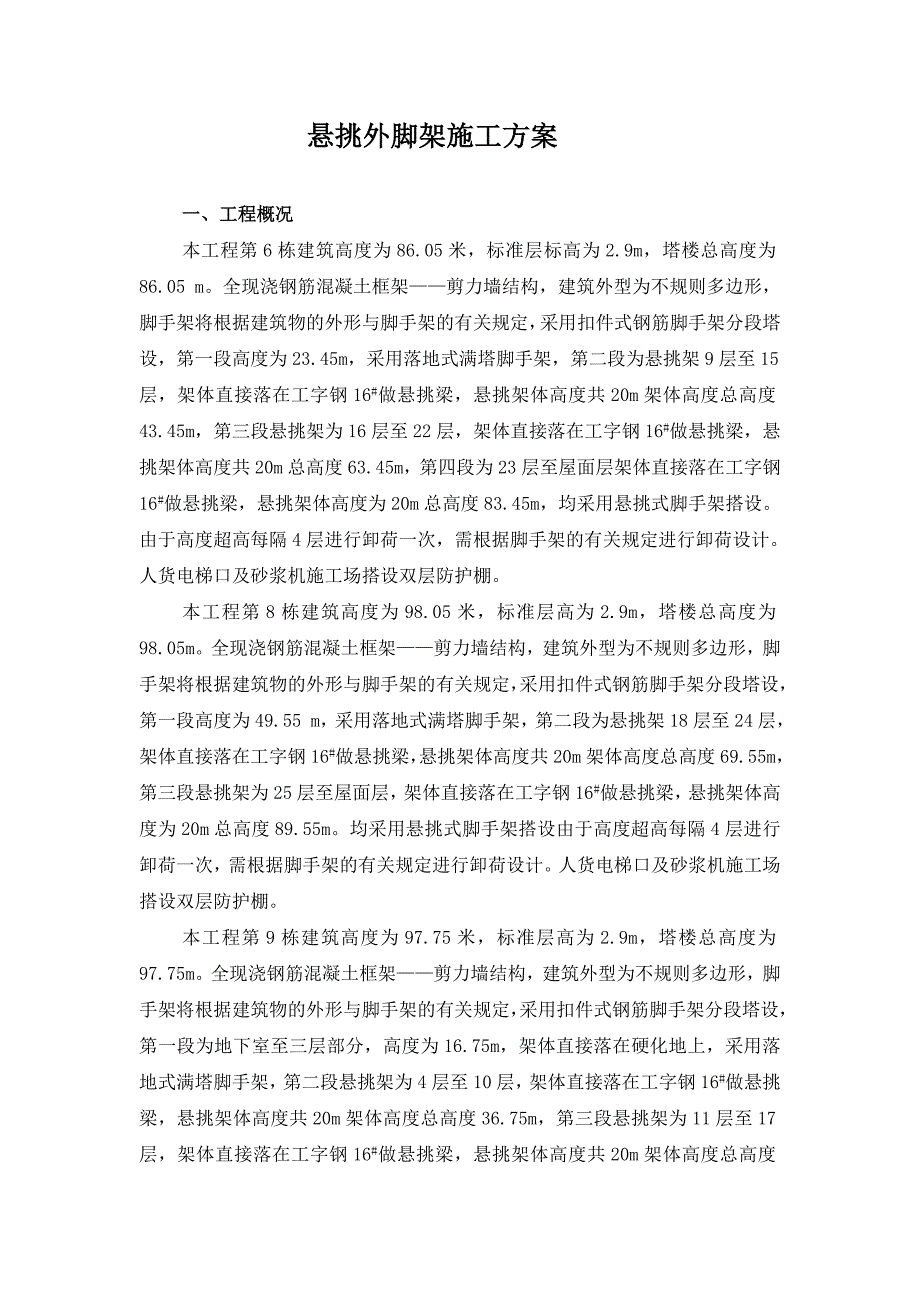

1、悬挑外脚架施工方案一、工程概况 本工程第6栋建筑高度为86.05米，标准层标高为2.9m，塔楼总高度为86.05 m。全现浇钢筋混凝土框架剪力墙结构，建筑外型为不规则多边形，脚手架将根据建筑物的外形与脚手架的有关规定，采用扣件式钢筋脚手架分段塔设，第一段高度为23.45m，采用落地式满塔脚手架，第二段为悬挑架9层至15层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度43.45m，第三段悬挑架为16层至22层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m总高度63.45m，第四段为23层至屋面层架体直接落在工字钢16#做悬挑梁，悬挑架体高度为20m总高度83.4
2、5m，均采用悬挑式脚手架搭设。由于高度超高每隔4层进行卸荷一次，需根据脚手架的有关规定进行卸荷设计。人货电梯口及砂浆机施工场搭设双层防护棚。本工程第8栋建筑高度为98.05米，标准层高为2.9m，塔楼总高度为98.05m。全现浇钢筋混凝土框架剪力墙结构，建筑外型为不规则多边形，脚手架将根据建筑物的外形与脚手架的有关规定，采用扣件式钢筋脚手架分段塔设，第一段高度为49.55 m，采用落地式满塔脚手架，第二段为悬挑架18层至24层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度69.55m，第三段悬挑架为25层至屋面层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度为20m总
3、高度89.55m。均采用悬挑式脚手架搭设由于高度超高每隔4层进行卸荷一次，需根据脚手架的有关规定进行卸荷设计。人货电梯口及砂浆机施工场搭设双层防护棚。本工程第9栋建筑高度为97.75米，标准层高为2.9m，塔楼总高度为97.75m。全现浇钢筋混凝土框架剪力墙结构，建筑外型为不规则多边形，脚手架将根据建筑物的外形与脚手架的有关规定，采用扣件式钢筋脚手架分段塔设，第一段为地下室至三层部分，高度为16.75m，架体直接落在硬化地上，采用落地式满塔脚手架，第二段悬挑架为4层至10层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度36.75m，第三段悬挑架为11层至17层，架体直接

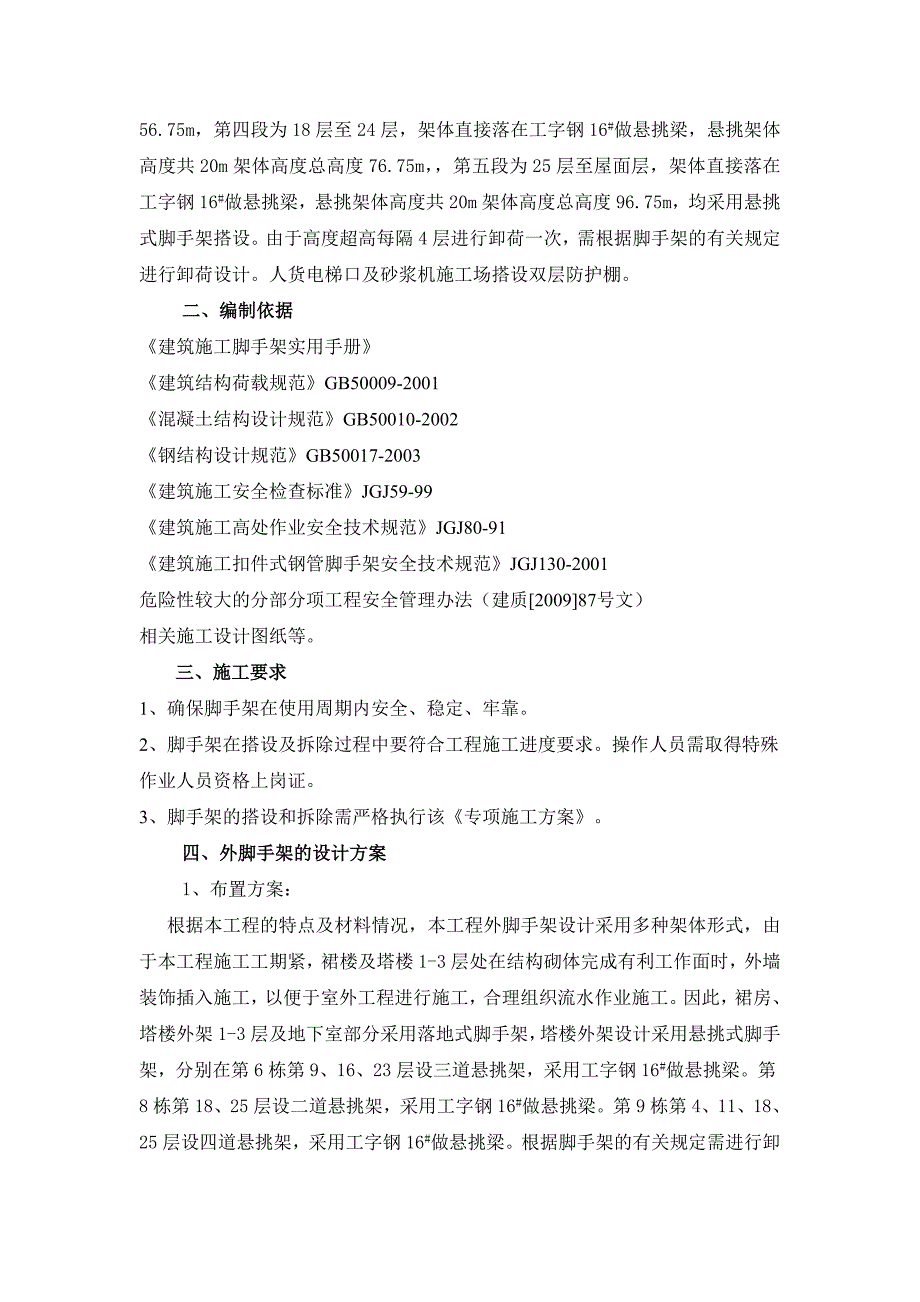

4、落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度56.75m，第四段为18层至24层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度76.75m，第五段为25层至屋面层，架体直接落在工字钢16#做悬挑梁，悬挑架体高度共20m架体高度总高度96.75m，均采用悬挑式脚手架搭设。由于高度超高每隔4层进行卸荷一次，需根据脚手架的有关规定进行卸荷设计。人货电梯口及砂浆机施工场搭设双层防护棚。二、编制依据建筑施工脚手架实用手册建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ
5、59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001危险性较大的分部分项工程安全管理办法（建质200987号文）相关施工设计图纸等。三、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。3、脚手架的搭设和拆除需严格执行该专项施工方案。四、外脚手架的设计方案1、布置方案：根据本工程的特点及材料情况，本工程外脚手架设计采用多种架体形式，由于本工程施工工期紧，裙楼及塔楼1-3层处在结构砌体完成有利工作面时，外墙装饰插入施工，以便于室外工程进行施工，合

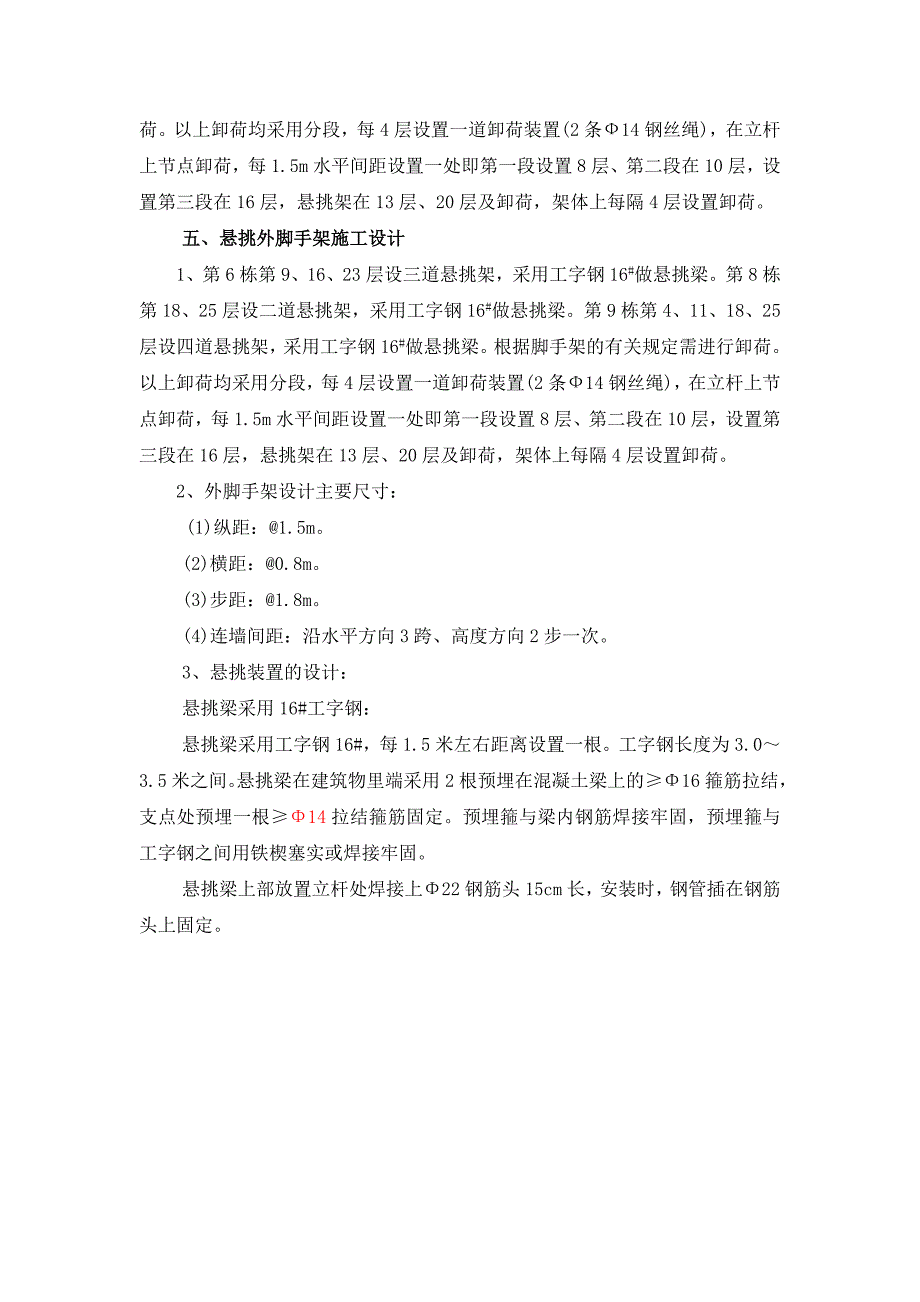

6、理组织流水作业施工。因此，裙房、塔楼外架1-3层及地下室部分采用落地式脚手架，塔楼外架设计采用悬挑式脚手架，分别在第6栋第9、16、23层设三道悬挑架，采用工字钢16#做悬挑梁。第8栋第18、25层设二道悬挑架，采用工字钢16#做悬挑梁。第9栋第4、11、18、25层设四道悬挑架，采用工字钢16#做悬挑梁。根据脚手架的有关规定需进行卸荷。以上卸荷均采用分段，每4层设置一道卸荷装置(2条14钢丝绳)，在立杆上节点卸荷，每1.5m水平间距设置一处即第一段设置8层、第二段在10层，设置第三段在16层，悬挑架在13层、20层及卸荷，架体上每隔4层设置卸荷。五、悬挑外脚手架施工设计1、第6栋第9、16、
7、23层设三道悬挑架，采用工字钢16#做悬挑梁。第8栋第18、25层设二道悬挑架，采用工字钢16#做悬挑梁。第9栋第4、11、18、25层设四道悬挑架，采用工字钢16#做悬挑梁。根据脚手架的有关规定需进行卸荷。以上卸荷均采用分段，每4层设置一道卸荷装置(2条14钢丝绳)，在立杆上节点卸荷，每1.5m水平间距设置一处即第一段设置8层、第二段在10层，设置第三段在16层，悬挑架在13层、20层及卸荷，架体上每隔4层设置卸荷。2、外脚手架设计主要尺寸：(1)纵距：1.5m。(2)横距：0.8m。(3)步距：1.8m。(4)连墙间距：沿水平方向3跨、高度方向2步一次。3、悬挑装置的设计：悬挑梁采用16#
8、工字钢：悬挑梁采用工字钢16#，每1.5米左右距离设置一根。工字钢长度为3.03.5米之间。悬挑梁在建筑物里端采用2根预埋在混凝土梁上的16箍筋拉结，支点处预埋一根14拉结箍筋固定。预埋箍与梁内钢筋焊接牢固，预埋箍与工字钢之间用铁楔塞实或焊接牢固。悬挑梁上部放置立杆处焊接上22钢筋头15cm长，安装时，钢管插在钢筋头上固定。 悬挑式外脚手架与主体结构同步上升。连墙件间距；按二步三跨设置一个拉结点，连墙件采用刚性连接，在粱板上预埋钢筋(或钢管)，与连接钢管焊接牢(或用扣件锁紧)，同时用连接钢管与外脚手架立杆锁紧，或穿过预留剪力墙洞用钢管扣件双面锁紧。4、高层架卸荷装置的设计：第6栋第9层、16层
9、、23层，第8栋第18层、25层，第9栋第4层、11层、18层、25层处水平方向向上每间隔1.5m水平间距增设一道卸荷装置(2条14钢丝绳)，在立杆上设吊点卸荷，见下图。5、脚手架跳板和踢脚板脚手架跳板采用钢筋焊接而成，踢脚板采用胶合板。见下示意图6、主要构造要求外脚手架主要构造要求如下：(1)脚手立杆接头必须采用对接扣件。立杆上的对接扣件应交错布置，两相邻立柱接头不应设在同一跨内，沿高度方向错开的距离不应小于500mm，各接头的中心距主节点的距离不应大于步距的1/3。(2)纵向水平杆设在横向水平杆之下，在立柱的内侧，采用直角扣件与主立杆扣紧，纵向水平杆一般采用对接扣件连接，也可采用搭接，对接
10、应交错布置，接头应避免设在跨中，搭接长度不应小于l米，并应等距离设置三个旋转扣件固定。上下横杆的接长位置应错开布置在不同的立杆纵距中，与相邻立杆的距离不大于纵距的三分之一。(3)横向水平杆：第一主节点处必须一根横向水平杆，靠墙一侧的外伸长度不应大于200mm。(4)脚手板：脚手板一般应设置在三根横向水平杆上。并将脚手板(或钢筋网板脚手板)两端进行可靠固定。脚手板宜平铺，亦可采用搭接铺设。(5)剪刀撑应在外架外侧，立面整个长度和高度上连续设置，斜杆与地面成4560度夹角，最下面的斜杆与立杆的联接点离地面不大于50cm，剪刀撑钢管可用搭接联结，搭接长度不小于40cm，要求用两个活动扣件紧锁。(6)
11、护栏和挡脚板。在铺设脚手板的操作层上必须设护栏，栏杆高度0.81.Om，挡脚板可采用0.20.4m木板代替。(7)在提升机和上料平台等平台部位，要采取加密立杆、横樘，加强拉结等措施。(8)悬挑转换层处即架体底端大小横杆均采用双杆，以增加架体刚度。(9)钢丝绳自由端采用绳卡进行锁定，绳卡宜用三道且要拧紧，两绳卡问距离宜为15cm庄右，钢丝绳预留出头长度不小于30cm。五、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质
12、量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2
13、、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应进行保养，除锈并统一涂
14、色，力求环保美观。5、脚手板、脚手片采用符合有关要求。6、安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。7、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。主要材料参数表【悬挑脚手架阳角型钢】型钢型号工字钢六、施工工艺技术一、技术参数【悬挑脚手架阳角型钢】型钢支撑形式两根钢丝拉绳立杆横向间距或排距(m)1.05内排架距离墙长度(m
