1、Xxxxx小区临时用电施工组织设计一 工程慨况 xxx小区工程建设项目位于某某市西南郊西山区广福路，工程建设项目总建筑面积6.6527万平方米；地下室2.75万平方米。小区域有单体建筑七栋，层高1418层，单体栋号总高60.5米。，甲方提供500KVA变压器两台；设置於项目北方地块中部。根据现场条件配电室设置于变压器附近，为满足施工需要配电室内设两个配电柜，1#柜控制14栋号临时施工用电，2#柜控制57栋号临时施工用电，每个配电柜控制两个主回路。施工机械选配：（一）根据规划总平面图布置情况考虑施工垂直运输。 在住宅1、2栋号东南角布置一台56米大臂的塔吊以满足1、2栋号施工；这样塔吊中心距一栋

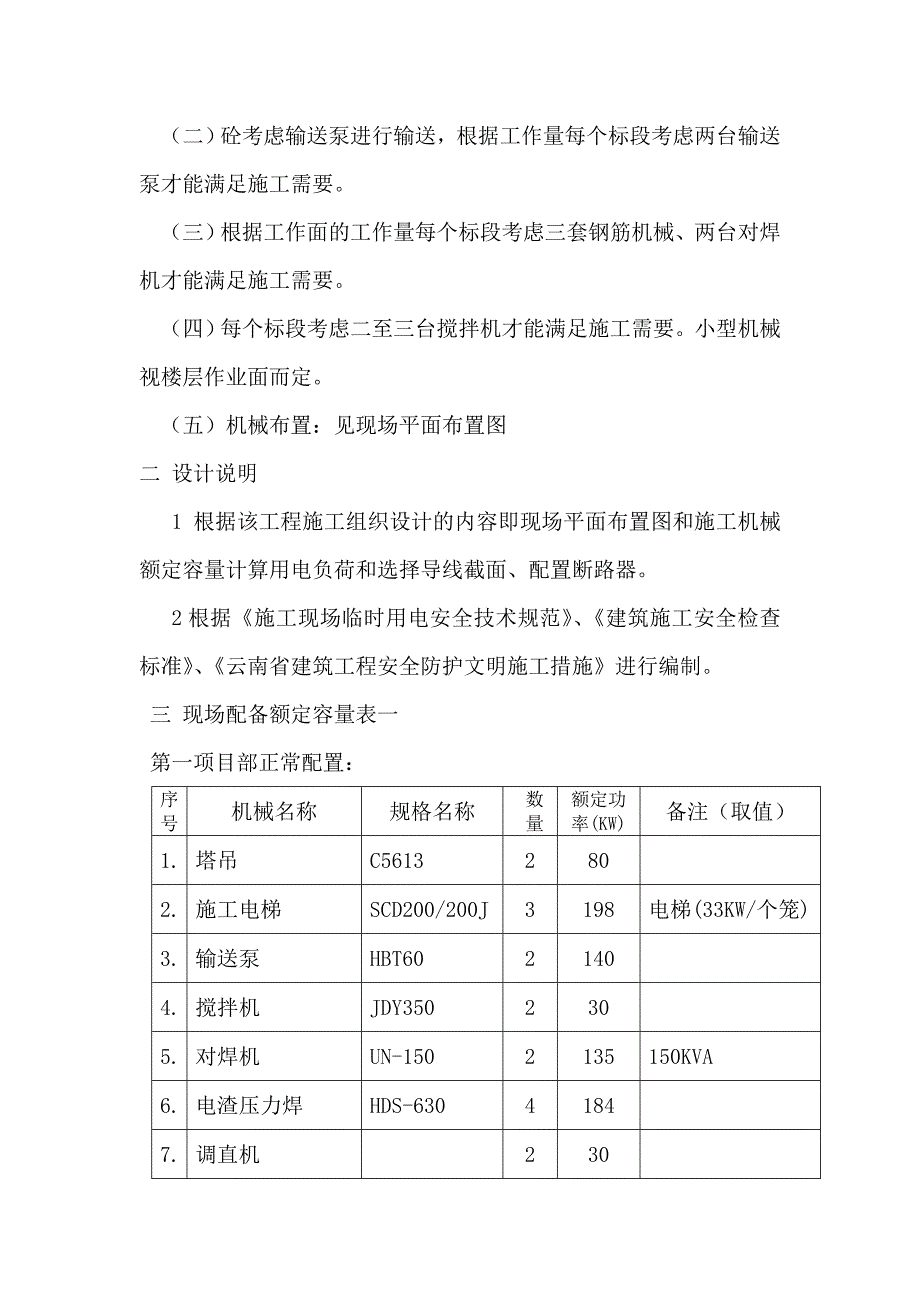

2、最远距离55米，距二栋最远距离67米，在住宅3、4栋号中间位置布置一台50米大臂的塔吊以满足3、4栋号施工； 在靠近6栋号西北角布置一台50米大臂的塔吊以满足5、6栋号施工；这样塔吊中心距5栋最远距离45米左右，距配套设施二栋办公楼最近距离40米左右，可满足部分施工需要。在办公楼北面布置一台50米大臂的塔吊以满足办公楼施工。塔吊安装高度65米。 建筑物总高度在60.5米，地下室两层-6.0米，砌体、粉刷、施工操作人员上下每个栋号考虑安装一台人荷两用施工电梯。施工电梯考虑安装於地下室顶部。安装高度60.0米左右。（二）砼考虑输送泵进行输送，根据工作量每个标段考虑两台输送泵才能满足施工需要。（三）
3、根据工作面的工作量每个标段考虑三套钢筋机械、两台对焊机才能满足施工需要。（四）每个标段考虑二至三台搅拌机才能满足施工需要。小型机械视楼层作业面而定。（五）机械布置：见现场平面布置图二 设计说明 1 根据该工程施工组织设计的内容即现场平面布置图和施工机械额定容量计算用电负荷和选择导线截面、配置断路器。2根据施工现场临时用电安全技术规范、建筑施工安全检查标准、云南省建筑工程安全防护文明施工措施进行编制。三 现场配备额定容量表一第一项目部正常配置：序号机械名称规格名称数 量额定功率(KW)备注（取值）1.塔吊C56132802.施工电梯SCD200/200J3198电梯(33KW/个笼)3.输送泵H
4、BT6021404.搅拌机JDY3502305.对焊机UN-1502135150KVA6.电渣压力焊HDS-63041847.调直机2308.切断机36.69.成型机3910.交流电焊机BX-312611411.木工多用工具202412.插入式振动器ZN5066.613.平板振动器24.414.潜水泵QX10-34613.215.现场照明5016.钢结构临时用电200合计1224.8根据导线截面计算公式（1）得I=1240.63A 用电末端距离200米根据导线截面计算公式（2）按铝芯线计算得S=352.71mm 按铜芯线计算得S=212mm第二项目部正常配置：序号机械名称规格名称数 量额定功率
5、(KW)备注（取值）1塔吊C56132802施工电梯SCD200/200J4264电梯(33KW/个笼)3输送泵HBT6021404搅拌机JDY3502305对焊机UN-1502135150KVA6电渣压力焊HDS-63041847调直机2308切断机36.69成型机3910交流电焊机BX-312611411木工多用工具202412插入式振动器ZN5066.613平板振动器24.414潜水泵QX10-34613.215现场照明5016现场临设用电50合计1140.8根据导线截面计算公式（1）得I=1154.73A 用电末端距离150米根据导线截面计算公式（2）按铝芯线计算得S=246.4mm
6、按铜芯线计算得S=148.15mm钢筋机械配备额定容量（每组）（二）钢筋机械配备额定容量（每组）序号机械名称规格名称数 量额定功率(KW)备注（取值）1对焊机UN-1502135150KVA2电渣压力焊HDS-6306176UN4003交流电焊机BX-3126126UN3154调直机3455切断机396成型机412合计503根据导线截面计算公式（1）得I=509 A 根据导线截面计算公式（2）按铝芯线计算得S=108.7mm序号机械名称规格名称数 量额定功率(KW)备注（取值）1塔吊C50131402施工电梯SCD200/200J21323办公用电504工具房值班照明505现场照明30合计30
7、2根据导线截面计算公式（1）得I=509 A 根据导线截面计算公式（2）按铝芯线计算得S=108.7mm可能会同时使用的设备统计（） 大型设备、钢筋机械配备额定容量（每组）序号机械名称规格名称数 量额定功率(KW)备注（取值）1对焊机UN-1501135150KVA2调直机3453切断机394成型机4125电渣压力焊HDS-6306176UN4006交流电焊机BX-3126126UN3157木工多用工具20108插入式振动器ZN5066.619平板振动器24.410塔吊C501328011施工电梯SCD200/200J213212输送泵HBT90190合计826根据导线截面计算公式（1）得I=
8、836 A 根据导线截面计算公式（2）按铝芯线计算得S=180.56 mm 按铜芯线计算得S=107.3 mm（三） 楼层用电序号机械名称规格名称数 量额定功率(KW)备注（取值）1电渣压力焊HDS-6306176UN4002交流电焊机BX-3126126UN3153木工多用工具20104插入式振动器ZN5066.65平板振动器24.46现场照明30合计353根据导线截面计算公式（1）得I=363.6 A 根据导线截面计算公式（2）按铝芯线计算得S= 78.6mm（四） 重要设备用电量序号机械名称规格名称数 量额定功率(KW)备注（取值）1塔吊C50132802施工电梯SCD200/200J2
9、1323办公用电504工具房值班照明505现场照明30合计342根据导线截面计算公式（1）得I=346 A 根据导线截面计算公式（2）按铝芯线计算得S= 73.9mm四 配电室、线路设置施工现场长172米；宽138米，成不规则长方形，甲方提供市电500KVN变压器两台；变压器位于E区北侧，根据施工现场临时用电安全技术规范规定，从施工用电安全和文明施工角度考虑，拟将配电室（一级箱）设于变压器附近位置，以便各分区用电监控。配电室外部尺寸为 380035003000。变压器至配电室输入线路采用塑料铜芯线架设；延电缆沟敷设。配电室内出线口各项目部根据实际情况先延电缆沟敷设，引出配电室后根据实地情况架设
10、。线路架设时尽量做到横平竖直。配电室门必修向外开启。室内设电缆沟，总配电箱周边设1米宽绝缘地板。通风口、电缆沟出入口做良好防水、防鼠设施，外线出口做良好绝缘防水处理，室内设应急灯，室外设防、灭火设施（干粉灭火器、防火砂）。根据规范6.1.6配电柜内设短路、过载、漏电保护电器。电源开关分断时应有明显可见分断点。（设双头闸可满足有明显可见分断点要求）。五 电杆敷设根据现场情况，临电架设主电杆采用十颗140钢管加工成七米长杆件，埋设深度为杆件长度1/10+0.6m，电杆间距2025m。转角杆根据受力方向设置斜拉绳，斜拉绳夹角为45 60。六 线路布置根据施工现场临时用电安全技术规范、云南省建筑工程安
11、全防护文明施工措施的规定，现场施工临时用电采用三项五线制，接地保护采用TN-S保护系统。 1）以配电室为准、面向负荷从左到右：A、N、B、C、PE布置，颜色为黄、淡蓝、绿、红、双色； 2) 线间距离不得小于300mm；上下层线距不得小于500mm； 3）根据规范7.2.10规定架空线路严禁穿越脚手架引入，架空线至施工面过渡连接线路采用电缆穿管埋设，其埋设深度不得小于600mm；电缆穿管周边用10cm细沙铺垫，穿管管内电缆不得有接头；架空线最底点距地面不得小于5米。4）施工面使用电源垂直线路预先预埋并穿管敷设。 5）根据本项目施工特点每个分区可能同时使用设备约570KW612 KW；取需要系数0.4；功率因数0.6；线路允许电压降6； P导线截面计算公式 （1） I Kx 3 U1 COSKx 需要系数。因负载不一定同时使用，也不一定同时满载，还要考虑电机功率等于1，需要打折，取值0.4.P 负载铭牌功率的总合（单位 W）U1 线电压 380（V）COS 负载的平均功率因数。取值0.6.按电压降选择导线截面： PL导线截面计算公式 （2） S Kx C U1PL负载力矩的总和，（KWm）；（L输电线路距离）C 计算系数。在三项四线制380V供电线路中，铝线的计算系数为46.3，铜线的计算系数为77；在单项220V供电时，铝线的计算系数为
