1、某某二期总承包工程人工挖孔桩施工方案 编制人： 审核人： 批准人： 年 月 日 目 录1编制说明及依据21.1 编制说明21.2 编制依据21.3 采用的技术标准、规范22工程概况32.1工程设计概况32.2人工挖孔桩设计32.3水文地质情况32.4工程特点33挖孔桩施工方法43.1施工前的准备工作43.2开挖顺序43.3人员安排53.4施工机械设备53.5每环进尺次深度53.6开挖方法53.7出土及提升53.8流沙段处理方案53.9钢筋笼安装63.10混凝土浇筑方法64挖孔桩施工工艺74.1施工流程84.2施工工艺94.3护壁施工94.4土石方提升94.5孔桩封底94.6钢筋笼制安94.7桩

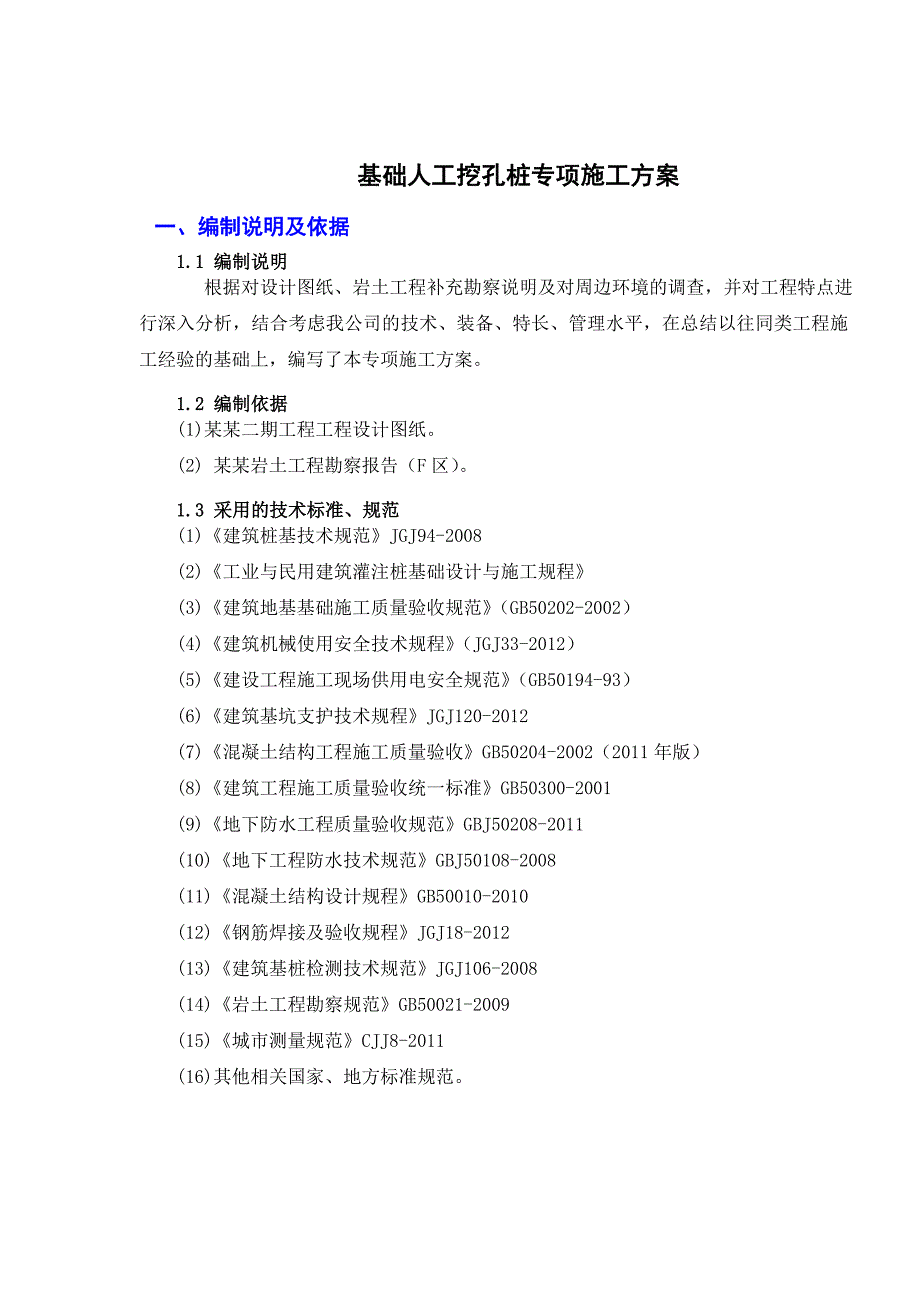

2、身砼浇筑105挖孔桩终孔验收及成桩的质量检测115.1挖孔桩终孔验收115.2成桩质量检测116施工保证措施126.1质量保证措施126.2安全保证措施136.3安全用电技术措施156.4坠落事故预防156.5井下流沙、流泥和土方塌陷事故预防156.6窒息、中毒事故的预防157人工挖孔桩护壁厚度计算16基础人工挖孔桩专项施工方案一、编制说明及依据1.1 编制说明 根据对设计图纸、岩土工程补充勘察说明及对周边环境的调查，并对工程特点进行深入分析，结合考虑我公司的技术、装备、特长、管理水平，在总结以往同类工程施工经验的基础上，编写了本专项施工方案。1.2 编制依据(1)某某二期工程工程设计图纸。(
3、2) 某某岩土工程勘察报告（F区）。1.3 采用的技术标准、规范(1)建筑桩基技术规范JGJ94-2008(2)工业与民用建筑灌注桩基础设计与施工规程(3)建筑地基基础施工质量验收规范（GB50202-2002）(4)建筑机械使用安全技术规程（JGJ33-2012）(5)建设工程施工现场供用电安全规范（GB50194-93） (6)建筑基坑支护技术规程JGJ120-2012(7)混凝土结构工程施工质量验收GB50204-2002（2011年版）(8)建筑工程施工质量验收统一标准GB50300-2001(9)地下防水工程质量验收规范GBJ50208-2011(10)地下工程防水技术规范GBJ50
4、108-2008(11)混凝土结构设计规程GB50010-2010(12)钢筋焊接及验收规程JGJ18-2012(13)建筑基桩检测技术规范JGJ106-2008(14)岩土工程勘察规范GB50021-2009(15)城市测量规范CJJ8-2011(16)其他相关国家、地方标准规范。二、工程概况2.1 工程设计简况某某二期工程，地址位于某某F区。由某某房地产开发有限公司房地产开发建设，由广东博意建筑设计院有限公司设计，监理单位：广东国晟建设监理有限公司，勘测单位：广东省建科建筑设计院，施工单位：江苏南通二建集团有限公司。8幢：11#、12#、13#、14#、15#、16#、19#、20#楼均为
5、高层及地下车库。单体总建筑面积分别为：11#楼12271.85；12#楼为15510.88；13#楼为15626.76；14#楼为11533.72；15#楼为19908.42；16#楼为13579.76；19 #楼为19672.8；20#楼均为29543.01；地下车库为48870。标准楼层高度： 3米，地下室层高为4.9米.相对标高： 0.00相当于绝对标高22.2m（黄海高程）。2.2 人工挖孔桩设计部分基础为人工挖孔灌注桩，部分基础为混凝土预制管桩，其中14#、15#、19#、20#楼桩基为人工挖孔灌注桩。桩孔直径为1.01.5米，桩深约为17米左右。桩基础持力层设计为以中风化泥质粉砂岩
6、。桩端阻力特征值2.5Mpa。桩芯砼等级为C30，护壁均采用C30砼现浇，主筋保护层厚50mm（详细参数参阅基础结构设计图）。2.3 水文地质情况根据岩土土工程补充勘察说明的地层情况从上至下为：场地内分布的地层主要有：第四系人工堆积的素填土（Q4ml）、冲洪积的粉质粘土（Qal+pl）、残积的粉质粘土（Qel）白垩系粉砂岩（K）。各层岩土特征由上至下描述见某某F区一期工程岩土工程勘察报告P2P3页。该工程所处位置已进行了场平施工，表土已经被运出，场地内自然状态下无滑坡现象，场地内地下水位较高。2.4 工程特点（2）设计持力层为中风化泥质粉砂岩，桩孔深度大，有地下水，工期相对较长，人工井下作业安
7、全影响因素多，施工难度大故采用钢筋混凝土护壁，厚100mm；。三、挖孔桩施工方法3.1施工前的准备工作(1)在正式施工前，应具备以下工程资料。主要包括建筑物场地的工程地质和必要的地下水位资料；孔桩施工图纸会审纪要；主要施工机械及其配套设备的技术性能资料；孔桩的施工组织设计或施工方案以及桩基钢筋混凝土所用建材（水泥、砂石、钢筋）的质检报告。(2)施工前要制定周详的质量管理措施。在施工平面图上应标明桩位、编号、施工顺序；指定施工工序检查程序；制定不良天气（雨季）施工的技术措施。(3)人工挖孔桩施工中安全措施非常重要，必须高度重视，应做到以下措施保障：孔内设应急爬梯供人员上下井；施工人员进入孔内必须
8、戴安全帽；使用吊笼、手动绞绳架等应有安全可靠的自动卡紧保险装置；开挖深度超过10m时应配有通风设备；挖出的土石方应及时运离孔口，不得堆放在孔口四周1m范围内，机动车辆的通行不得对井壁造成安全影响；要注意安全用电，井下照明应采用12V以下安全灯。3.2开挖顺序人工挖孔桩的主要作业流程是:测量定位砼防踢护壁H=200开孔挖取抽排水修整护壁钢筋绑扎支模校正中心浇护壁砼养护拆模终孔验孔钢筋笼制安钢筋笼验收浇桩身砼循环往复到达设计深度。根据设计要求，护壁采用100mm厚C30钢筋砼，钢筋用级钢。遇到不利的地质条件，除制定单桩的施工措施外，还合理安排各桩的施工顺序，在可能的情况下，先施工较浅的桩，后施工深
9、一些的桩，先施工外围（或迎水部位）的桩，后施工中部的桩。3.3人员安排分二班制连续作业，每孔每班3人，井下1人，井上2人（1人使用电动绞绳架，1人指挥及出渣），轮流下井。3.4施工机械设备主要机械设备见表01。表01 人工挖孔桩主要机械设备表序号名称规格型号公司数量备注1砼搅拌机LZ350台12插入式振动器HZ-50台103空气压缩机9m3/min台124风镐03-11台105风动凿岩机YT-28台4 6钢筋切断机640mm台27电焊机21kw台28对焊机22KW台19潜水泵吸型（40m没扬程）口径75台2010鼓风机离心式交流台1011手推人力车0.3t辆1512钢模套5014氧气瓶43.5
