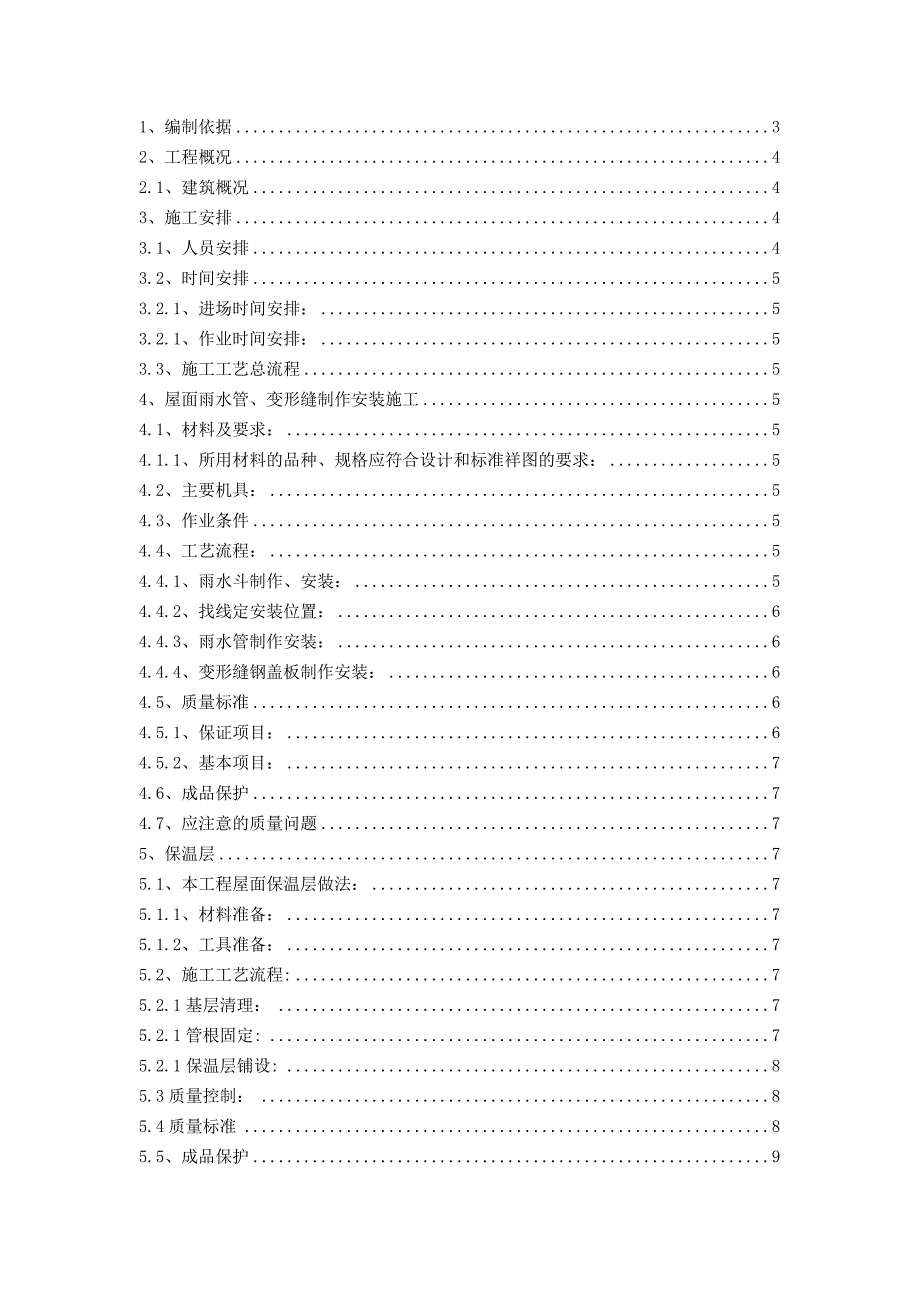

1、1、编制依据32、工程概况42.1、建筑概况43、施工安排43.1、人员安排43.2、时间安排53.2.1、进场时间安排：53.2.1、作业时间安排：53.3、施工工艺总流程54、屋面雨水管、变形缝制作安装施工54.1、材料及要求：54.1.1、所用材料的品种、规格应符合设计和标准祥图的要求：54.2、主要机具：54.3、作业条件54.4、工艺流程：54.4.1、雨水斗制作、安装：54.4.2、找线定安装位置：64.4.3、雨水管制作安装：64.4.4、变形缝钢盖板制作安装：64.5、质量标准64.5.1、保证项目：64.5.2、基本项目：74.6、成品保护74.7、应注意的质量问题75、保温

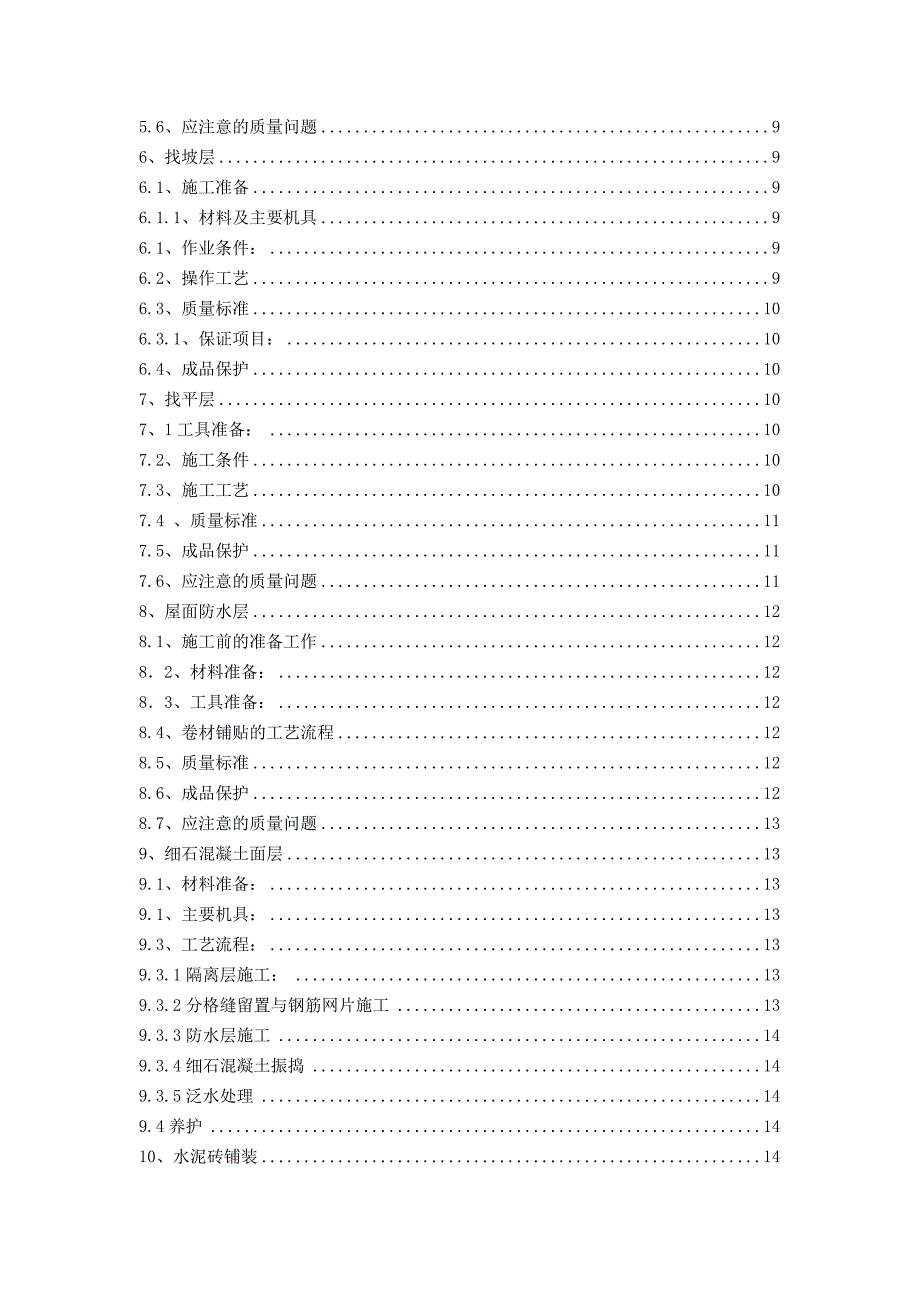

2、层75.1、本工程屋面保温层做法：75.1.1、材料准备：75.1.2、工具准备：75.2、施工工艺流程:75.2.1基层清理：75.2.1管根固定:75.2.1保温层铺设:85.3质量控制：85.4质量标准85.5、成品保护95.6、应注意的质量问题96、找坡层96.1、施工准备96.1.1、材料及主要机具96.1、作业条件：96.2、操作工艺96.3、质量标准106.3.1、保证项目：106.4、成品保护107、找平层107、1工具准备：107.2、施工条件107.3、施工工艺107.4 、质量标准117.5、成品保护117.6、应注意的质量问题118、屋面防水层128.1、施工前的准备工

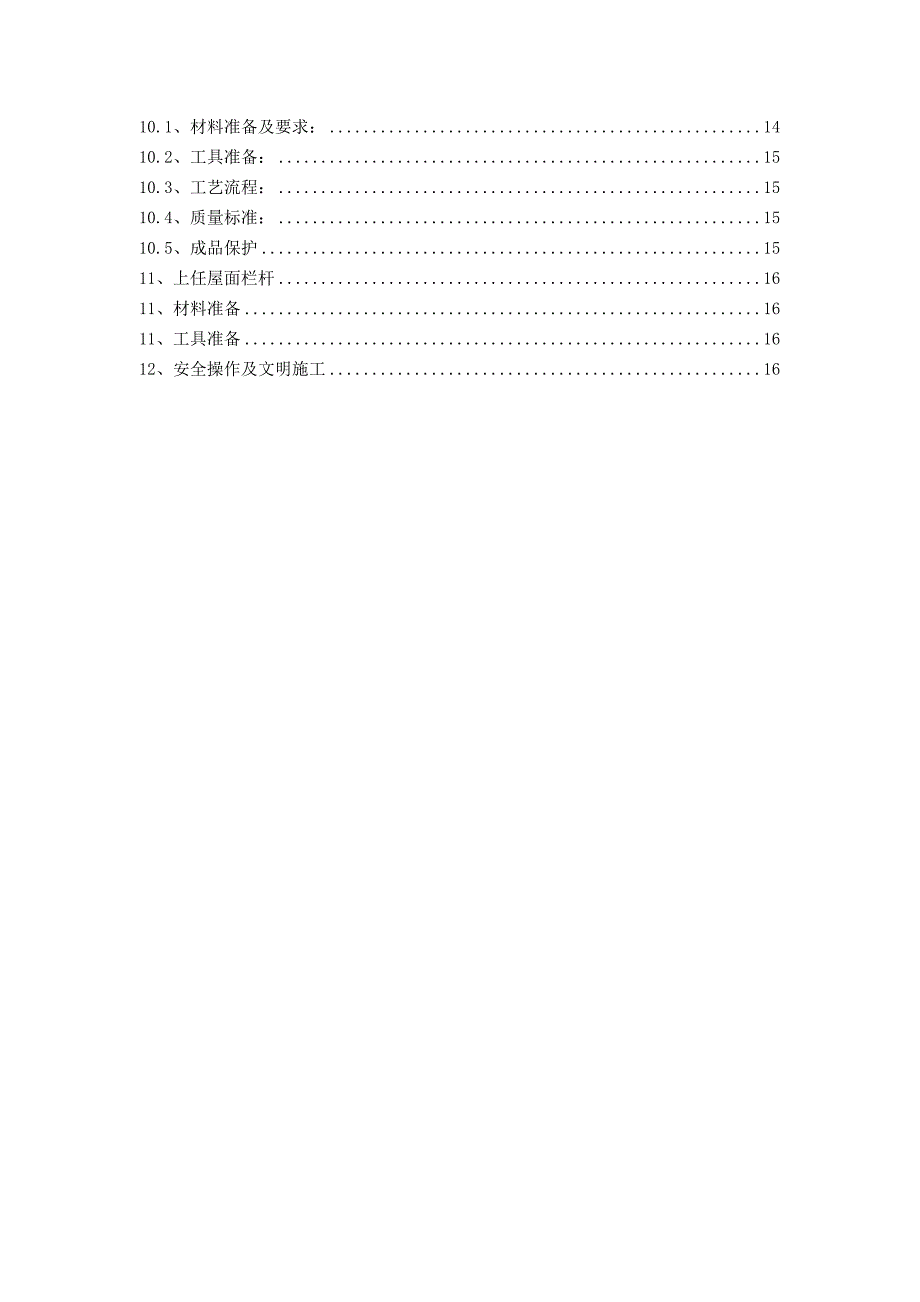

3、作1282、材料准备：1283、工具准备：128.4、卷材铺贴的工艺流程128.5、质量标准128.6、成品保护128.7、应注意的质量问题139、细石混凝土面层139.1、材料准备：139.1、主要机具：139.3、工艺流程：139.3.1隔离层施工：139.3.2分格缝留置与钢筋网片施工139.3.3防水层施工149.3.4细石混凝土振捣149.3.5泛水处理149.4养护1410、水泥砖铺装1410.1、材料准备及要求：1410.2、工具准备：1510.3、工艺流程：1510.4、质量标准：1510.5、成品保护1511、上任屋面栏杆1611、材料准备1611、工具准备1612、安全操作
4、及文明施工161、编制依据1.1施工合同 、施工组织设计。 1.2星河皓月三期Q3、Q4#住宅楼施工图纸。1.3建筑高处作业安全技术规范JGJ80-911.4混凝土结构施工质量验收规范GB50204-20021.5建筑装饰装修质量验收规范GB50210-20011.6防水质量验收规范2、工程概况2.1、建筑概况屋面做法表分类屋面A屋面B屋面C保温层50厚挤塑聚苯板50厚挤塑聚苯板50厚挤塑聚苯板找坡层最薄40厚陶粒混凝土（水泥：沙子：陶粒=1:0.5:5）找2坡，厚度超过90时，先铺加气混凝土块，覆面陶粒混凝土厚度40最薄40厚陶粒混凝土（水泥：沙子：陶粒=1:0.5:5）找2坡，厚度超过90
5、时，先铺加气混凝土块，覆面陶粒混凝土厚度40最薄40厚陶粒混凝土（水泥：沙子：陶粒=1:0.5:5）找2坡，厚度超过90时，先铺加气混凝土块，覆面陶粒混凝土厚度40找平层20厚1：3水泥砂浆20厚1：3水泥砂浆20厚1：3水泥砂浆防水层3+3厚SBS改性沥青防水材料3+3厚SBS改性沥青防水材料3+3厚SBS改性沥青防水材料隔离层0.4厚塑料膜或0.8厚土工膜隔离层0.4厚塑料膜或0.8厚土工膜隔离层保护层20厚1：5水泥增稠粉砂浆，内配0.7厚镀锌钢板网，网孔259，双向分缝中距为：1520，分缝处钢板网断开40厚C20细石混凝土随打随洒1：1水泥沙子抹平，3m3m分缝，缝宽10，缝填聚苯板
6、40厚C20细石混凝土随打随洒1：1水泥沙子抹平，3m3m分缝，缝宽10，缝填聚苯板水泥砖面层6厚防滑地砖，10厚聚合物砂浆铺卧3、施工安排3.1、人员安排3.2、时间安排3.2.1、进场时间安排： Q3#楼屋面封顶后既可进场，5月18日。3.2.1、作业时间安排： 进场后随即开始施工，Q3#楼规定完成屋面防水时间为5月30日，待Q4#封顶后随即开始屋面防水作业，Q3#楼规定完成屋面防水时间为6月11日。3.3、施工工艺总流程基层清理弹线找坡管根固定保温层铺设找坡层找平层防水层保护层面层4、屋面雨水管、变形缝制作安装施工 4.1、材料及要求： 4.1.1、所用材料的品种、规格应符合设计和标准祥
7、图的要求： 4.1.1.1板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm20mm扁铁及6圆铁。4.1.1.2其他材料：6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。4.2、主要机具： 4.2.1机械：剪板机、咬口机、无齿锯，电焊机。4.2.2用具：电烙铁、硬方木、硬木拍板、木锤、钢錾子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。4.3、作业条件4.3.1屋面找平层施工已完成，经检查验收合格。4.3.2建筑物雨水管处装饰工程已完成，具备做雨水管的条件。4.3.3为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。4.4、工艺流程： 制作：划线裁剪下料成形刷防锈层安装：找线定
8、位安装固定刷油漆4.4.1、雨水斗制作、安装： 4.4.1.1划线：依照图纸尺寸、材料品种、规格进行放样划线，经复核与图纸无误，进行裁剪；为节约材料宜合理进行套裁，先划大料，后划小料，划料形状和尺寸应准确，用料品种、规格无误。4.4.1.2划线后，先裁剪出一套样板，裁剪尺寸准确，裁口垂直平正。4.4.1.3成形：将裁好的块料采用电焊对口焊接，焊接之后经校正符合要求。4.4.1.4刷防锈层：加工制作好的雨水斗（包括铸铁雨水斗）应刷防锈层。4.4.1.5铸铁雨水口应刷防锈漆，先除掉焊缝熔渣，用钢丝刷刷掉锈斑，均匀刷防锈漆一道。镀锌白铁雨水斗，应涂刷磷化底漆。4.4.2、找线定安装位置： 4.4.2
9、.1挑檐板雨水斗，按设计要求，先剔出挑檐板钢筋，找好雨水斗位置，核对标高，装卧雨水斗，用6钢筋架固，支好底托模板，用与挑檐同强度等级的混凝土浇筑密实，雨水口上平不能突出找平层面。其构造见图10-15。4.4.2.2女儿墙雨水斗口：根据设计位置及要求，在施工结构时，预留出水落口孔洞，水落口的雨水斗安装前应弹出雨水斗的中心线，找好标高，将雨水斗用水泥砂浆卧稳，用细石混凝土嵌固，填塞严密，外侧为砌筑清水墙时，应按砌筑排砖贴砌与外墙缝子一致。4.4.2.3内排直式雨水斗口：宜采用铸铁，埋设标高应考虑水落口防水层增加的附加层、柔性密封、保护面层及排水坡度，水落口周围直径500mm范围内坡度不应小于5%，
10、并应用防水涂料或密封材料涂封，其厚度不应小于2mm。4.4.2.4刷油漆：雨水斗安装完毕，随雨水管露明表面刷设计要求的面漆。4.4.3、雨水管制作安装： 4.4.3.1雨水管管材多用镀锌白铁管，铸铁管、硬塑料管。镀锌白铁管一般为施工单位用镀锌白铁制作；铸铁、硬塑料管为购置工业品。4.4.3.2划线：镀锌白铁雨水管，根据设计指定的圆形直径，一般用26号白铁，咬口成形制作，也有方形断面的雨水管，加工方法相同。加工时，用钢针划出标点，大小头周长差56mm，根据标点划出裁板线，大小头互为颠倒，依次划线，经校核无误，先裁出样板，成形两节试装。4.4.3.3咬口成形：雨水管（圆形）一般为平咬口，裁好的管材
11、，先将一长边口对齐方钢角，推至行划好的咬口线，用方木向下轻打，形成折弯咬口，然后将铁皮翻身调头，将另一边的咬口敲出，并将两端正、反折弯依次敲成90度角，此时将铁皮放在圆管上，用手压成圆弧形，成圆状，使其正反咬口边相交贴，用拍板在圆管上将咬口敲紧，即成圆形雨水管，小头剪成小三角口做标记。4.4.3.4涂刷防锈层：雨水管制成后，应里外涂刷磷化底漆，内外应涂刷均匀。4.4.3.5雨水管安装：安装雨水管随外沿抹灰架子由上往下进行，行在水落口处吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端，卧卡子用水泥砂浆固定，不得钉入木塞固定和固定在木
12、塞上。雨水管若遇建筑凸凹时，应以钝角折弯连通，并在折弯处加卡固定。4.4.3.6油漆：雨水管安装后应加强保护，随最后落架子时涂刷面层油漆。4.4.4、变形缝钢盖板制作安装： 4.4.4.1划线：变形缝盖板用2426号镀锌铁皮制作，或根据设计要求选用其他材料。先依据设计图，对照实际情况，确定加工的具体尺寸，先做样板，必要时分类做样板，计算好搭接长度，绘制加工具体图纸，按图划线，经核对无误进行成形或焊接。4.4.4.2成形：按图纸进行折弯或压边、焊接，使其符合分段的加工品，出场前应涂刷防锈层。4.4.4.3变形缝罩板安装：变形缝安装前，应检查缝口伸缩片，缝内填充的沥青麻丝、油膏嵌缝等是否已完成，无
13、漏项时，再进行变形缝封面的安装。4.4.4.4油漆：安装经检查合格，涂刷罩面漆。4.5、质量标准 4.5.1、保证项目：4.5.1.1雨水斗和雨水管的制作必须符合设计要求，接缝无开焊，咬口无开缝。4.5.1.2雨水斗、雨水管和变形缝的安装必须牢固，固定方法、间距应符合规范要求，排水通畅，不漏水。4.5.2、基本项目：4.5.2.1雨水管的连接口应紧密，承插方向、长度、排水口距散水的高度，正、侧面视为顺直，变折角应为钝角，每节雨水管必须有一个管箍固定。变形缝封板上压下，每块封板必须钉固严密。4.5.2.2雨水斗、雨水管、变形缝应双面涂防锈层，安装后表面涂面漆，涂刷应均匀，不透底、不漏刷；使用材料
14、应符合规范要求，镀锌铁皮制品应涂锌磺类或磷化底漆。4.5.2.3阳台、雨罩出水口长度、排水管直径、构造形式，应符合设计要求，安装应上下对准，位置一致，无漏水。4.6、成品保护 4.6.1制品搬运应轻拿轻放，堆放应分品种，雨水管存放地面应平整，横、竖分层码放。严禁损坏变形。4.6.2已涂刷的防锈层、油漆层注意保护，防止划掉防锈层，污染油漆面。4.6.3雨水管安装前，对雨水斗应采取措施，不使雨水斗的排水浇墙，造成墙面污染。4.7、应注意的质量问题 4.7.1雨水管安装不直：安装卡箍时未认真找正。应弹线；侧向应控制的距离，目测顺直。4.7.2雨水斗高于找平层：造成屋面积水，应加强管理；操作应认真，保证防水层按要求的坡度做。4.7.3雨水管、变形缝固定不牢：主要是在基层下木塞用圆钉或木螺丝固定而造成；固定点严禁下木塞，雨水管卡箍采用塞水泥砂浆固定，其他采用射钉或螺栓。5、保温层5.1、本工程屋面保温层做法： 5.1.1、材料准备：平屋面采用50厚挤塑聚苯板。施工中应保持基层的平整、干燥、洁净；边角的工具段料，拼缝严整；厚度一致，平整度达标。5.1.2、工具准备：5.2、施工工艺流程: 基层清理管根固定保温层铺设5.2.1基层清理：混凝土结构层表面，应将杂物、灰尘
