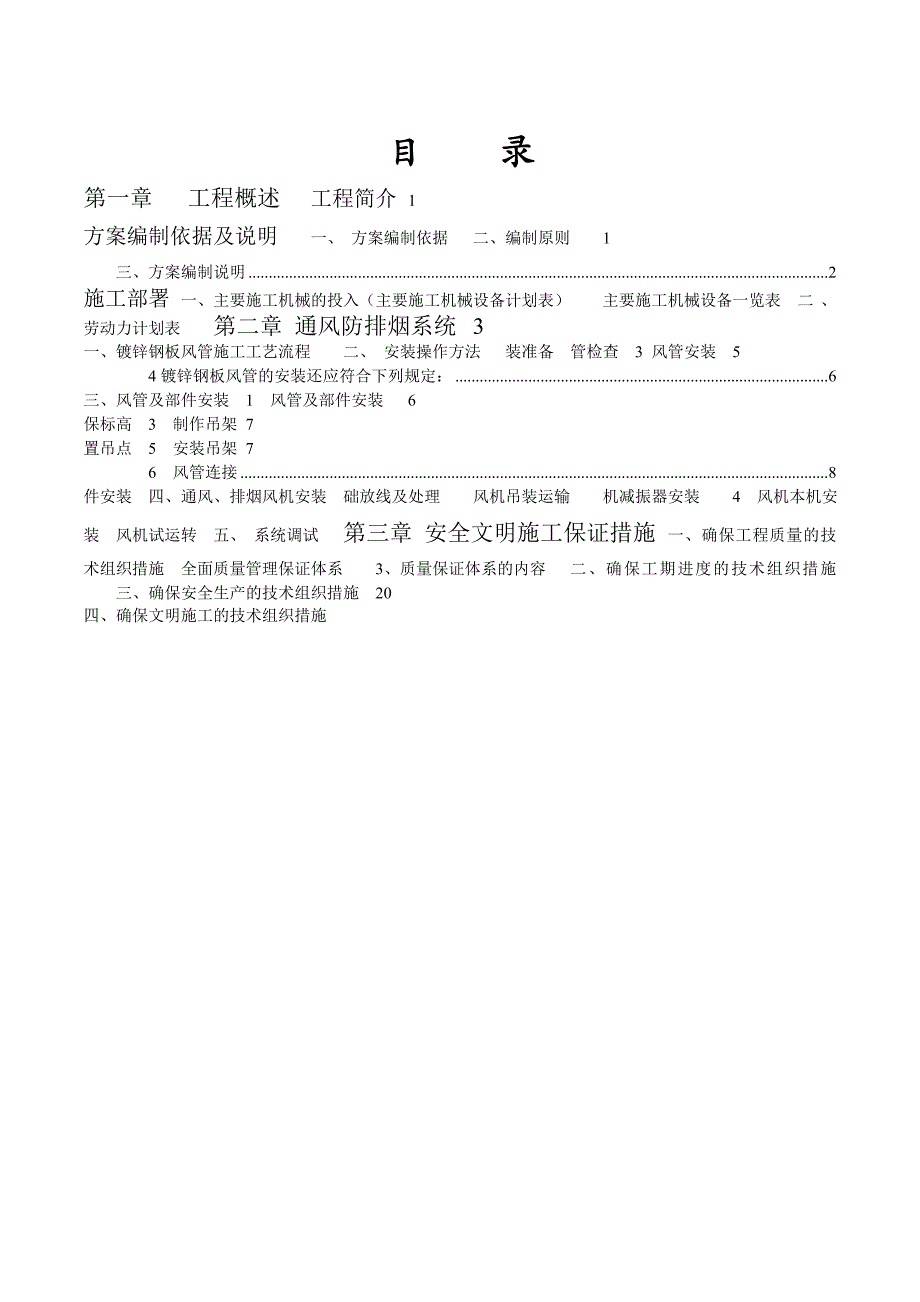

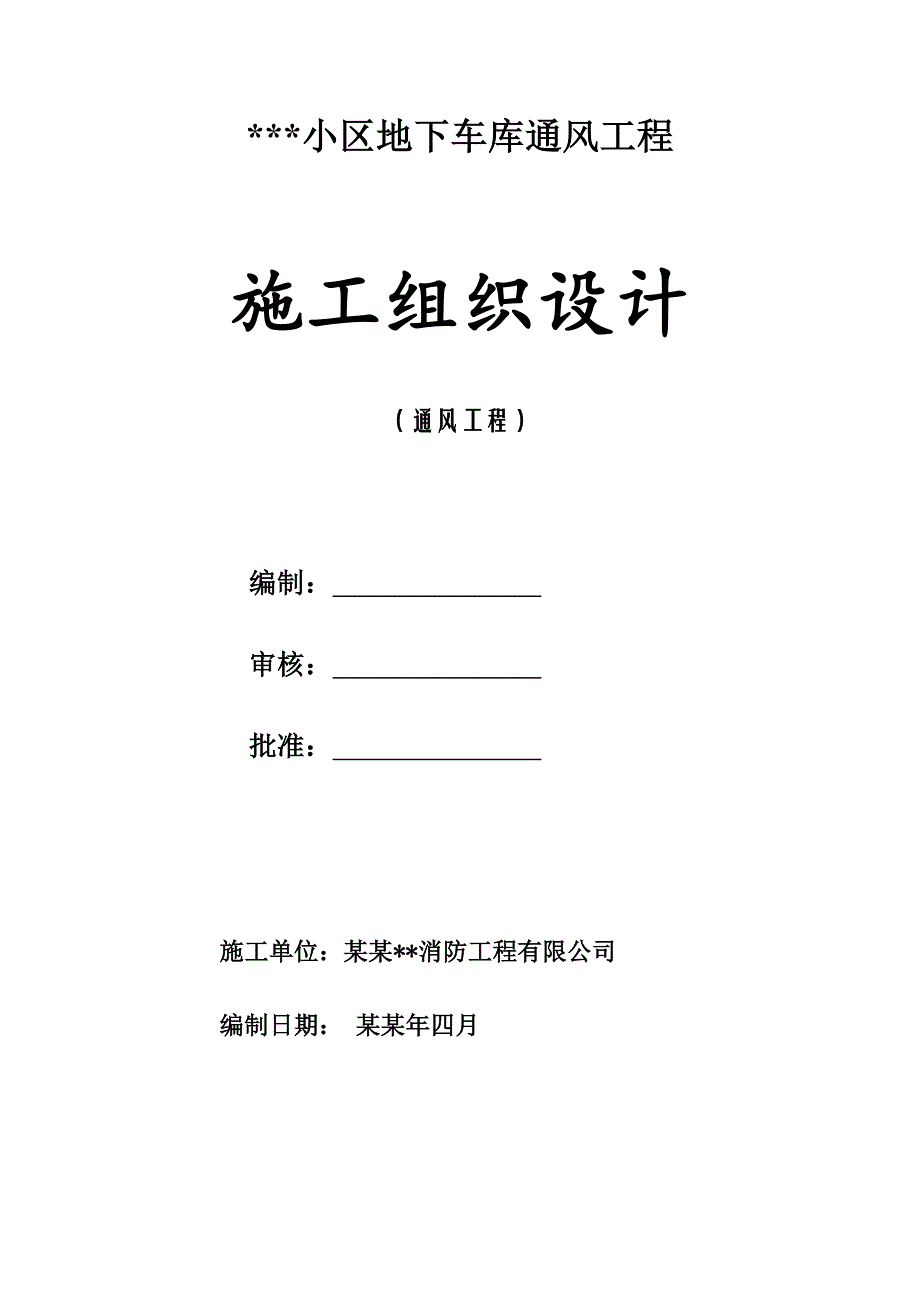

1、*小区地下车库通风工程施工组织设计（通风工程）编制： 审核： 批准： 施工单位：某某*消防工程有限公司编制日期： 某某年四月目 录第一章 工程概述工程简介1方案编制依据及说明一、 方案编制依据二、编制原则1三、方案编制说明2施工部署一、主要施工机械的投入（主要施工机械设备计划表）主要施工机械设备一览表二、劳动力计划表第二章 通风防排烟系统3一、镀锌钢板风管施工工艺流程二、 安装操作方法装准备管检查3 风管安装54镀锌钢板风管的安装还应符合下列规定：6三、风管及部件安装1 风管及部件安装6保标高3 制作吊架7置吊点5 安装吊架76 风管连接8件安装四、通风、排烟风机安装础放线及处理风机吊装运输机

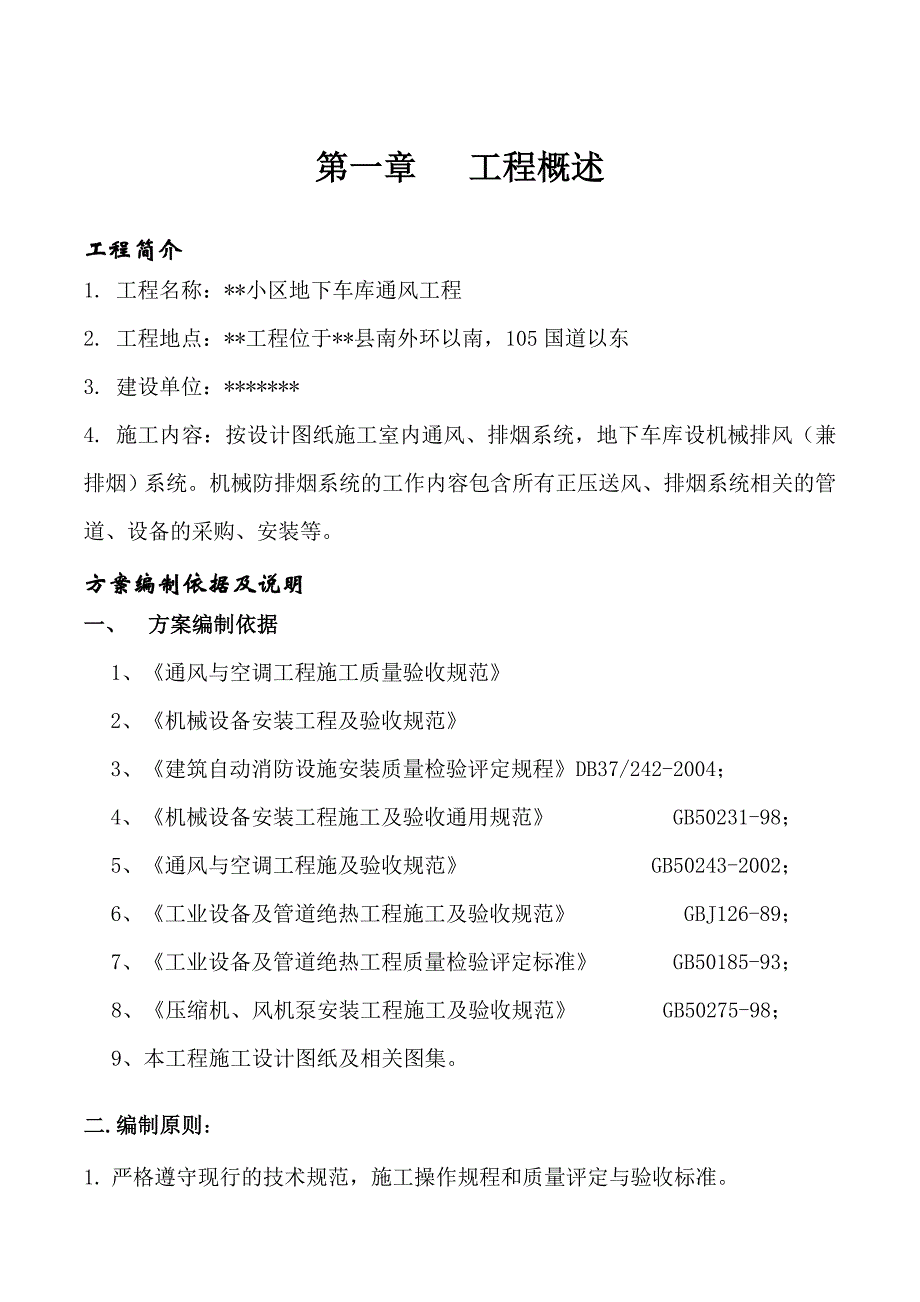

2、减振器安装4 风机本机安装风机试运转五、 系统调试第三章 安全文明施工保证措施一、确保工程质量的技术组织措施全面质量管理保证体系3、质量保证体系的内容二、确保工期进度的技术组织措施三、确保安全生产的技术组织措施20四、确保文明施工的技术组织措施第一章 工程概述工程简介1. 工程名称：*小区地下车库通风工程2. 工程地点：*工程位于*县南外环以南，105国道以东3. 建设单位：*4. 施工内容：按设计图纸施工室内通风、排烟系统，地下车库设机械排风（兼排烟）系统。 机械防排烟系统的工作内容包含所有正压送风、排烟系统相关的管道、设备的采购、安装等。方案编制依据及说明一、 方案编制依据1、通风与空调工
3、程施工质量验收规范2、机械设备安装工程及验收规范3、建筑自动消防设施安装质量检验评定规程DB37/242-2004；4、机械设备安装工程施工及验收通用规范 GB50231-98；5、通风与空调工程施及验收规范 GB50243-2002；6、工业设备及管道绝热工程施工及验收规范 GBJ126-89；7、工业设备及管道绝热工程质量检验评定标准 GB50185-93；8、压缩机、风机泵安装工程施工及验收规范 GB50275-98；9、本工程施工设计图纸及相关图集。二.编制原则：1. 严格遵守现行的技术规范，施工操作规程和质量评定与验收标准。2. 坚持技术先进性、科学合理性，经济、美观、实用性与实事求
4、是相结合。三、方案编制说明 1、本施工组织设计的编制除上述依据国家有关规范、规定、设计图纸外，施工组织设计的有关其它内容均按甲方要求进行。2、施工计划是以甲方总体进度要求安排的，如在施工中可根据具体情况及时合理调整。施工部署一、主要施工机械的投入（主要施工机械设备计划表）主要施工机械设备一览表序号机械设备名称规格型号台数功率（KW）购置年代（年）1电锤2b2620.56*2922电锤Phc3810.56*2933电焊机2xf2s250120934电焊机Bs1160110945切割机90l211.02956电焊机dx160130997钻眼床18角磨机29配电箱110气焊工具3二、劳动力计划表根据
5、施工工期及施工进度计划，特确定本劳动力计划表，本计划表是以每班八小时工作制为基础的。 单位：人工种、级别按工程施工阶段投入劳动力情况4月5月焊工55管工88力 工44电 工22白铁44第二章 通风防排烟系统一、镀锌钢板风管施工工艺流程安装准备 风管检查 支架、吊架制作 支架、吊架安装 风管及部件安装风管严密性校验单机试运行系统联合试运行二、 安装操作方法1 安装准备 1）结合现场根据施工图纸确定风管的安装位置、标高、走向，并测放位置线。2）复查预留孔洞、预埋件是否符合要求。3）安装前，应清除风管内、外杂物，并做好清洁和保护工作。4）施工材料、安装工具应准备齐全。2 风管检查1）根据施工图纸认真
6、检验和清点风管的规格型号，必要时应在风管上做好标识。2）根据风管的规格，检查风管的壁厚及法兰规格，具体参数见下表：镀锌钢板风管技术参数（mm）类别风管直径D或大边长尺寸b圆形风管矩形风管中、低压系统高压系统D(b)3200.50.50.75320D(b)4500.60.60.75450D(b)6300.750.60.75630D(b)10000.750.7511000D(b)12501111250D(b)20001.211.220001250吊杆规格8103）风管水平安装支吊架最大间距（mm）风管长边尺寸bb400b1000b1500b2000最大间距4000300025003000 4镀锌钢
7、板风管的安装还应符合下列规定： 1）风管垂直安装的支架，其间距应不大于3M，每根垂直风管应不少于2个支架。2）长边或直径大于1250mm的弯管、三通、消声弯管等应单独设置支吊架。3）长边或直径大于2000mm风管的支吊架，其规格及间距应单独设置支吊架。4）圆形风管的托座和抱箍所采用的扁钢应不小于30*4mm；托座和抱箍的圆弧应均匀且与风管的外径一致，托架的弧长应大于风管外周长的1/3。5）长边或直径大于1250mm的风管组合吊装时不得超过2节，小于1250mm的风管组合吊装时不得超过3节。6）法兰螺栓的两侧应加镀锌垫圈并均匀拧紧，且不得用力过大。三、风管及部件安装1 风管及部件安装工艺流程如图
8、所示。风管及部件安装流程： 确定标高制作吊架设置吊点安装吊架风管 安装就风管排列风管连接位找平检验2 确保标高按照施工图纸的土建基准线找出风管标高。要注意此时室内地面并不一定就是成形地面，因此，必须以土建给的标高基准线确定标高，切不可将室内地面当作楼层正负零来推算标高。3 制作吊架（1）风管的标高位置确定后，按照系统所在空间位置，确定风管支、吊架形式。（2）支、吊架制作前，型钢要进行调直，不能出现扭曲和弯曲；钢材切断和打孔时，应使用机械，不能使用氧气乙炔切割；吊杆圆钢应根据风管标高适当截取，与角钢头接牢固。（3）将焊渣清理干净后，除锈刷防锈漆一遍，再刷灰调和漆一遍。4 设置吊点根据工程的特点，
9、采用膨胀螺栓法。（1）吊点的位置根据风管中心线对称设置，间距按下表选取。矩形风管长边或圆形风管直径水平风管间距垂直风管间距最少吊架数400mm不大于4m不大于4m2付400mm、1000mm不大于3m不大于3.5m2付400mm不大于2m不大于2m2付（2）安装膨胀螺栓的钻孔直径和深度要适度，膨胀螺栓的安装必须十分牢固。（3）建筑楼层采用预应力楼板，在预应力钢筋最低处楼板上做有红色油漆标记。设置吊点时必须注意，不可在标记周围400mm以内施钻，以免打伤预应力钢筋。5 安装吊架将吊架安在所设吊点上，同时将膨胀螺栓拧紧。安装吊杆时注意角钢头的方向要一致，以确保吊杆在一条线上。明露的吊杆不得拼接，暗
10、装吊杆拼接时用搭接焊，搭接长度不少于6mm，并应在两侧焊接，焊后除掉焊渣并补漆。6 风管连接 风管连接分角钢法兰连接和无法兰连接，两者的做法基本相同。1）矩形风管边长大于630mm，保温风管大于800mm均应采用加固措施，加固 方法 可根据需要采用楞筋,立筋,角钢,扁钢,加固筋及管内支架等.2）对高、中压系统的拼接缝合，接管连接处均需采用密封胶或密封胶带进行密封,以防止渗漏.3）通风风管用角钢法兰连接时，法兰间用厚8510的密封胶条作垫片,排烟风管或排风兼作排烟的风管用厚为4.0mm石棉胶垫作垫片。4）擦拭掉法兰表面的异物和积水，使法兰表面干燥。5）石棉橡胶板的使用。根据风管法兰角钢的规格，将
