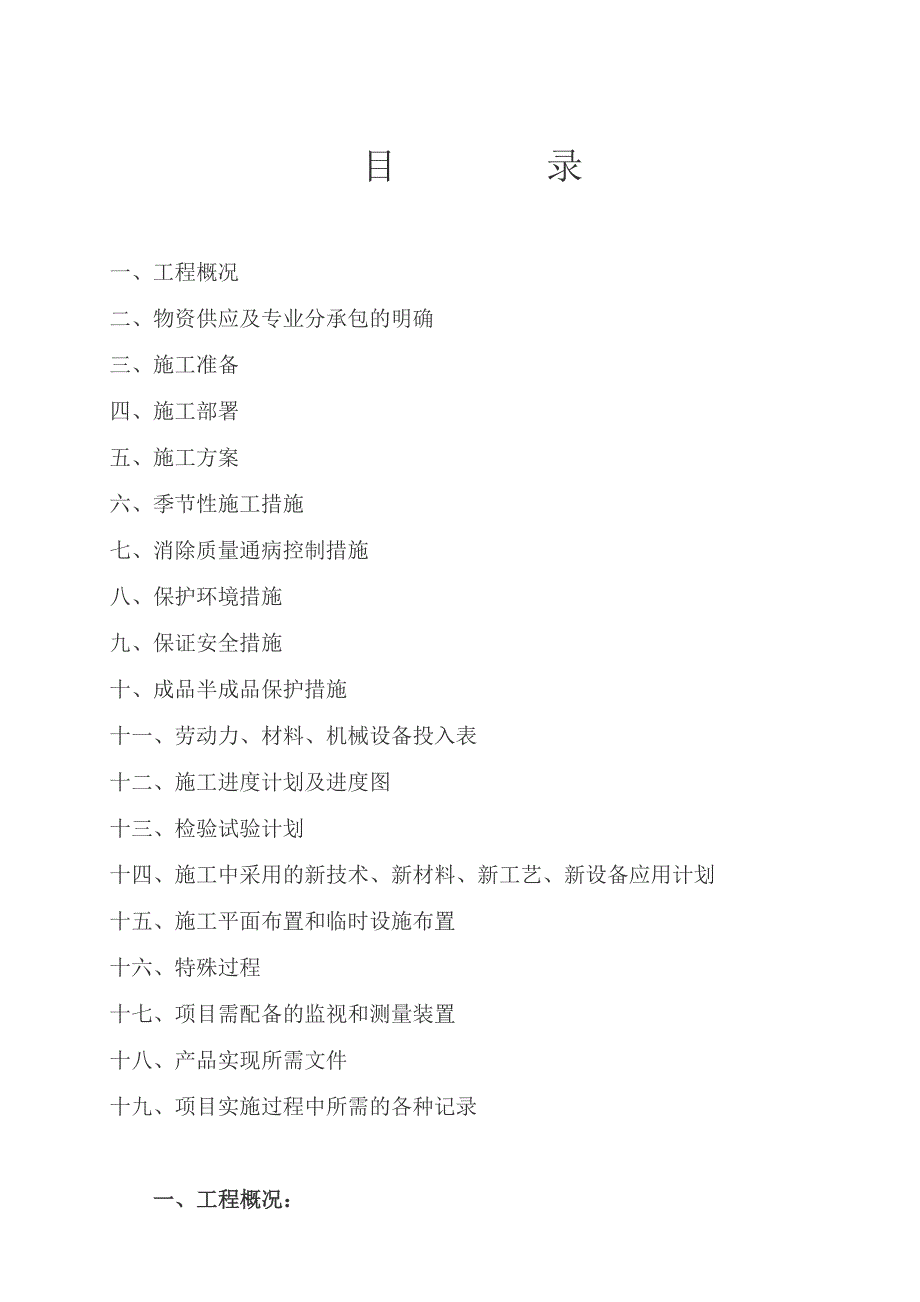

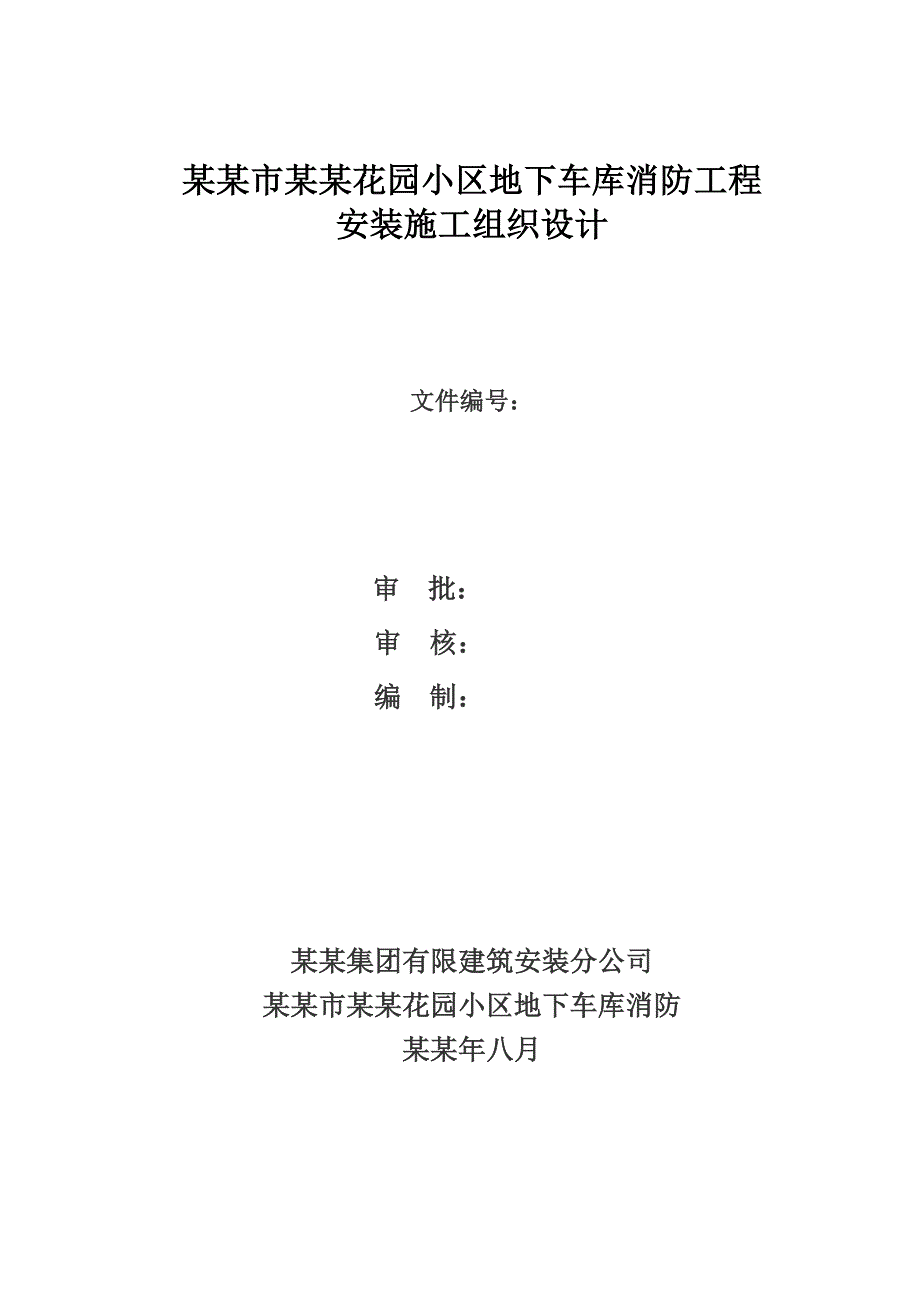

1、某某市某某花园小区地下车库消防工程安装施工组织设计文件编号：审 批： 审 核： 编 制：某某集团有限建筑安装分公司某某市某某花园小区地下车库消防某某年八月目录一、工程概况 二、物资供应及专业分承包的明确三、施工准备 四、施工部署 五、施工方案 六、季节性施工措施 七、消除质量通病控制措施 八、保护环境措施 九、保证安全措施 十、成品半成品保护措施 十一、劳动力、材料、机械设备投入表 十二、施工进度计划及进度图 十三、检验试验计划 十四、施工中采用的新技术、新材料、新工艺、新设备应用计划 十五、施工平面布置和临时设施布置 十六、特殊过程 十七、项目需配备的监视和测量装置 十八、产品实现所需文件

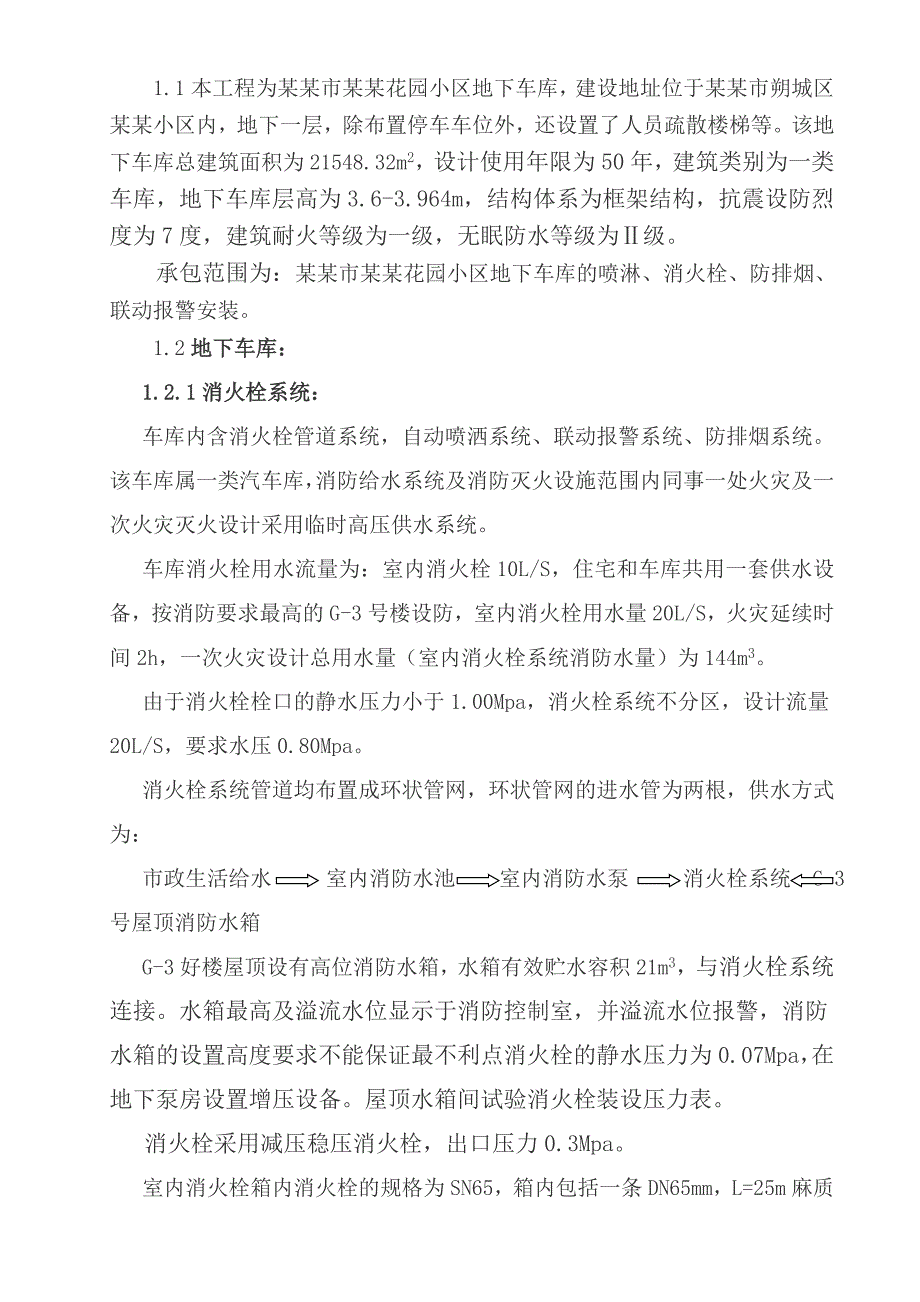

2、十九、项目实施过程中所需的各种记录 一、工程概况：1.1本工程为某某市某某花园小区地下车库，建设地址位于某某市朔城区某某小区内，地下一层，除布置停车车位外，还设置了人员疏散楼梯等。该地下车库总建筑面积为21548.32m2，设计使用年限为50年，建筑类别为一类车库，地下车库层高为3.6-3.964m，结构体系为框架结构，抗震设防烈度为7度，建筑耐火等级为一级，无眠防水等级为级。承包范围为：某某市某某花园小区地下车库的喷淋、消火栓、防排烟、联动报警安装。 1.2地下车库：1.2.1消火栓系统：车库内含消火栓管道系统，自动喷洒系统、联动报警系统、防排烟系统。该车库属一类汽车库，消防给水系统及消防灭
3、火设施范围内同事一处火灾及一次火灾灭火设计采用临时高压供水系统。车库消火栓用水流量为：室内消火栓10L/S，住宅和车库共用一套供水设备，按消防要求最高的G-3号楼设防，室内消火栓用水量20L/S，火灾延续时间2h，一次火灾设计总用水量（室内消火栓系统消防水量）为144m3。由于消火栓栓口的静水压力小于1.00Mpa，消火栓系统不分区，设计流量20L/S，要求水压0.80Mpa。消火栓系统管道均布置成环状管网，环状管网的进水管为两根，供水方式为：市政生活给水 室内消防水池 室内消防水泵 消火栓系统 G-3号屋顶消防水箱G-3好楼屋顶设有高位消防水箱，水箱有效贮水容积21m3，与消火栓系统连接。水
4、箱最高及溢流水位显示于消防控制室，并溢流水位报警，消防水箱的设置高度要求不能保证最不利点消火栓的静水压力为0.07Mpa，在地下泵房设置增压设备。屋顶水箱间试验消火栓装设压力表。消火栓采用减压稳压消火栓，出口压力0.3Mpa。室内消火栓箱内消火栓的规格为SN65，箱内包括一条DN65mm，L=25m麻质水龙带，DN19mm水枪一支，消防按钮及指示灯各一个，消火栓栓口高度为地面上1.1m，室内消火栓管道成环状布置，有两条进水管与室外消防管道相连。明装者外刷樟丹两道，再刷两道红色调合漆。消火栓系统控制：A自动控制：平时系统压力由G-3楼屋顶消防水箱及地下水泵房内系统增压稳压设施保持，由于泄露等原因
5、，系统压力至Ps=0.35Mpa增压泵停泵。发生火灾时，系统压力由Ps=0.35Mpa，下降至Ps=0.35Mpa时，向消防控制中心发出启动消防水泵报警信号，发出声光报警，消防控制中心确定后启动消防泵。灭火后手动停泵，消火栓启泵后增压泵停泵，之后手动恢复控制功能。B手动控制：火灾时，按动任一消火栓处启泵按钮或按动消防控制中心，消防水泵房启泵按钮均可启动消火栓加压泵，消火栓加压泵启动后，水泵运转信号反馈至消防控制中心及各消火栓处，消防结束后手动停泵。消防控制中心与水泵房也可随时启停水泵。1.2.2自动喷水灭火系统：车库设置自动喷水灭火系统，火灾持续时间为1小时，消防贮水量为108m3，其水量及水
6、压由设置的水池和自动喷水泵提供。8L/mim.m汽车库按中危II级设防，设计喷水强度8L/mim.m2，作用面积160m3，最不利碰头工作压力0.10Mpa，设计用水量28L/S，火灾延续时间1小时。2、按建筑防火分区的划分和每套报警阀组控制喷头不超过800规定，本工程设置了6套报警阀组，报警阀室设在地下车库，由于每个报警阀组仅保护一个防火分区，每个防火分区不设水流指示器和信号阀，地下车库不设吊顶，按直立型喷头设计，地下车库内宽度大于1.2米的风管下部按下垂型设计，自动喷水灭火系统中设置了湿式报警阀、压力开关、水力警铃、延迟器和末端实验装置。G-3楼屋顶设有消防水箱21T，并与管网系统在报警阀
7、入口前相连。3、市政生活给水 室内储水池 室内自动喷水加压泵 报警阀组 管网 喷头 G-3号楼屋顶消防水箱4、喷头选型：地才车库顶部采用直立式标准玻璃球碰头DN15，DN15的流量系数为K=80，喷头温级均为68，喷头安装应用厂家提供的专用工具。5、喷头布置：按设计图纸布置喷头，如果局部与其它设施相矛盾须改动位置时，应满足下列要求：A喷头间距不得大于3400mm，不得小于2400mm，喷头距墙不得大于1700mmB喷头与灯具和风口距离不得小于400mmC喷头选用：采用玻璃球标准喷头，直立型，且喷头溅水盘与顶板的距离不小于75mm，不大于150mm，玻璃球闭式喷头公称动作温度为68，K=80，色
8、标为红色，喷头接管直径为D N15，经大小头与支管连接。6、系统控制：闭式自动喷水灭火系统采用临时高压制，平时管网中的压力由设于最高层的高位水箱增压保持，火灾时喷头喷水，报警阀动作，敲响水力警铃，报警阀上的压力开关动作，自动启动自动喷洒加压泵，消防结束后，手动停喷洒泵，备用泵能自动切换投入使用，信号阀和湿式报警阀动作，均应向消防控制中心发出声光信号，消防控制中心在收到火灾信号并确认火灾发生后，手动启动喷洒泵，泵房内直接启动喷洒泵，其运行情况反馈到消防控制用心及泵房控制盘上。1.2.3消防火灾自动报警系统:1、 本工程采用集中报警控制系统。2、 探测器与灯具的水平净距应大于0.2m，与送风口边的
9、水平净距应大于1.5m，与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5m，与嵌入式扬声器的净距应大于0.1m，与自动喷水头的净距应大于0.3m，与墙或其它的遮挡物的距离应大于0.5m，探测器的具体定位，一建筑吊顶综合图为准。3、 在适当位置设手动报警按钮及消防对讲电话插孔，手动报警按钮及对讲电话插孔距地1.4m4、 在楼梯间及疏散楼梯前走道侧，设置火灾声光报警显示装置，安装高度为距地2.0m1.2.4消防联动设备控制火灾报警后，消防控制室应根据火灾情况控制相关层的正压送风阀及排烟阀、电动防火阀，并启动相应的加压送风机、排烟风机，排烟阀280熔断关闭，防火阀70熔断关闭，阀门、风机的动作信
10、号要反馈至消防控制室。在消防控制室，对消火栓泵、自动喷洒泵、加压送风机、排烟风机，既可通过现场模块进行自动控制，也可在联动控制台上通过硬线手动控制，并接收其反馈信号。1、 排风兼排烟风机的控制：本工程设排风兼排烟风机，正常情况下位通风换气使用，火灾时作为排烟风机使用，正常时为就地手动控制，当火灾发生时由消防控制室控制，消防控制室具有控制优先权，其控制方式与专用排烟风机相同。2、 防火卷帘门的控制：用于防火分隔的卷帘门为一步落下，在通道上的卷帘门分两步落下。一步落下卷帘门，由其两侧的烟感探测器并联自动控制，两步落下卷帘门由其两侧的烟温感组合探测器自动控制。3、 非消防电源控制：本工程部分低压出线
11、回路及所有各层插接箱内设有分励脱扣器，由消防控制室在火灾确认后断开相关电源。4、 消防控制室可在报警后按照预定程序切除相关空调系统。5、 应急照明平时采用就地控制或由建筑设备监控系统统一管理，火灾时由消防控制室自动控制点亮应急照明灯。6、 空调机及风机所接风管上的防火阀关闭后，联锁停止空调机及风机并报警。7、 消防系统线路敷设要求：A平面图中所有火灾自动报警线路及50V一下的供电线路和控制线路采用阻燃型RVVP及RVS穿钢管，暗敷在楼板或墙内，且保护层厚度应大于30mm。由顶板接线盒至消防设备一段线路穿金属管并外刷防火涂料其所用线槽均为防火桥架，耐火极限不低于1.00h，若不敷设在线槽内，明敷
12、管线应穿钢管并刷防火涂料，应急广播线路应单独敷设，与报警信号、联动线路等其他弱电线路不共用同一线槽。B就地模块顶距顶板0.5m安装。1.2.5防排烟系统1、 该地下车库为6个防火分区，在每个防火分区内采用500mm高的挡烟垂壁分为二个防烟分区，挡烟垂壁采用1.2mm厚镀锌钢板制作，每个防烟分区设独立的排烟及送风系统。2、 根据汽车库修车库停车场设计防火规范地下汽车库，排烟（风）量按6次/小时换气次数计算，送风量按5次/小时换气次数计算，排烟（风）选用消防高温排烟双速风机，平时通风换气，发生火灾时排烟。3、 消防水泵房的排烟量按每平米60m3/h计算，送风量不小于排烟量的50%。4、 地下配电室
13、及弱电间为不经常有人停留的场所，且设有气体灭火系统。估仅设排风系统，换气次数不小于12次/小时，配电室内设单层百叶排风口，风机处设电动阀，平时阀门开启排风，着火后，电动阀关闭，待灭火后重新开启排风。5、 排烟风机入口设有280熔断的排烟防火阀，当其熔断时，联动排烟风机停止运行，送排烟风机出口设70的防火阀，当其熔断时，联动送风机停止运行。6、 地下车库冬季设计温度为大于5，本设计采用汽车坡道入口设置热空气幕，防止冷空气侵入和对自然补风进行加热。同时设置四台吊装空气加热机组，当车库温度小于4时，加热机组运行对车库进行加热，当车库温度大于8时，加热机组停止运行。7、 所有通风机的进出口必须用柔性短管与风管连接，柔性连接短管应采用不燃烧的软性材料制作。1.3施工内容1.3.1电气：本工程包括消防火灾自动报警系统安装。1.3.2消防水：包括消火栓系统、自动喷洒系统。1.3.3防排烟：风管、风阀、风机、消声器。1.3.4与建设单位合同中约定：质量要求：合格。进度目标：开工日期 年 月 日,竣工日期 年 月 日.1.3.5安全管理目标与建设
