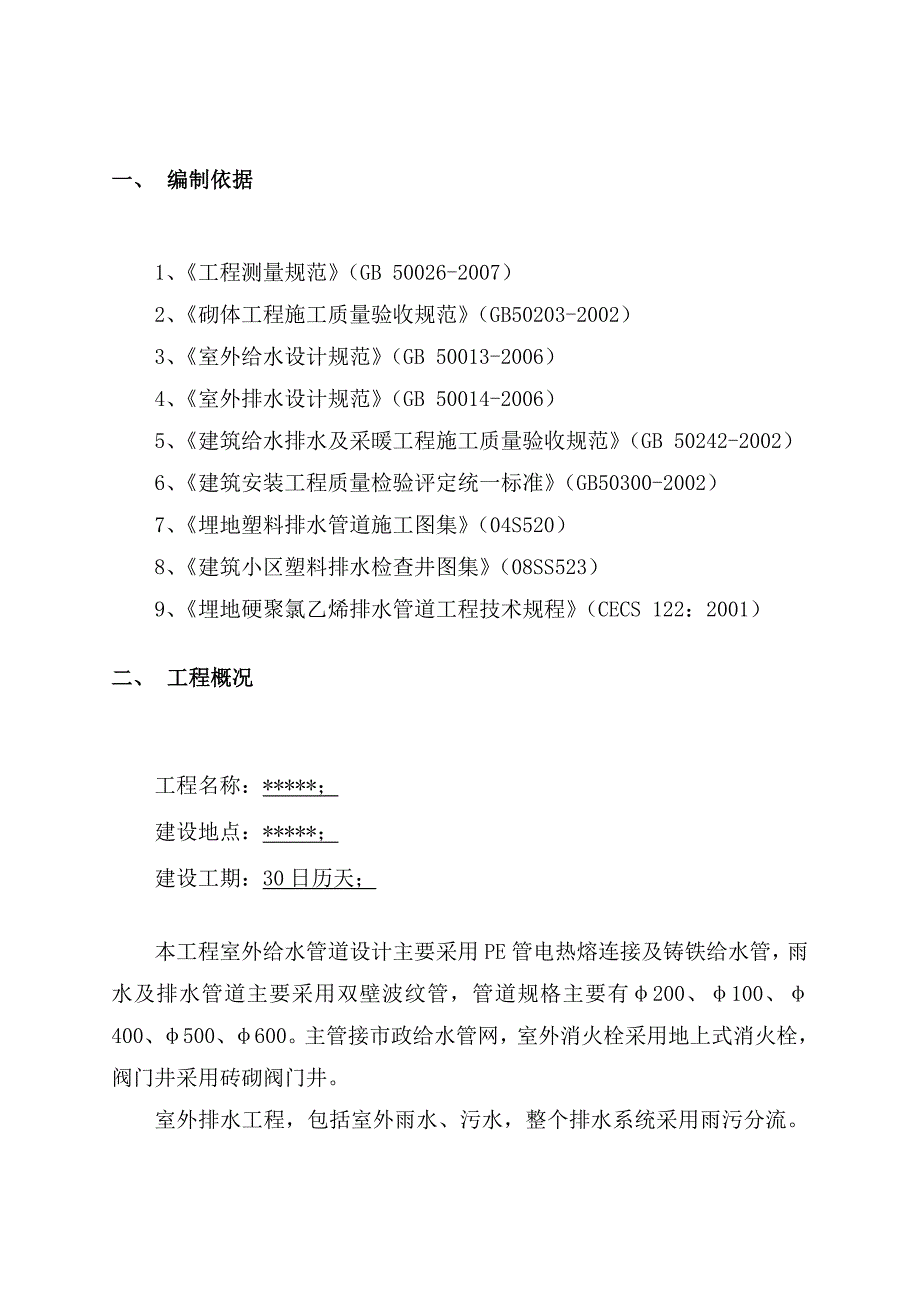

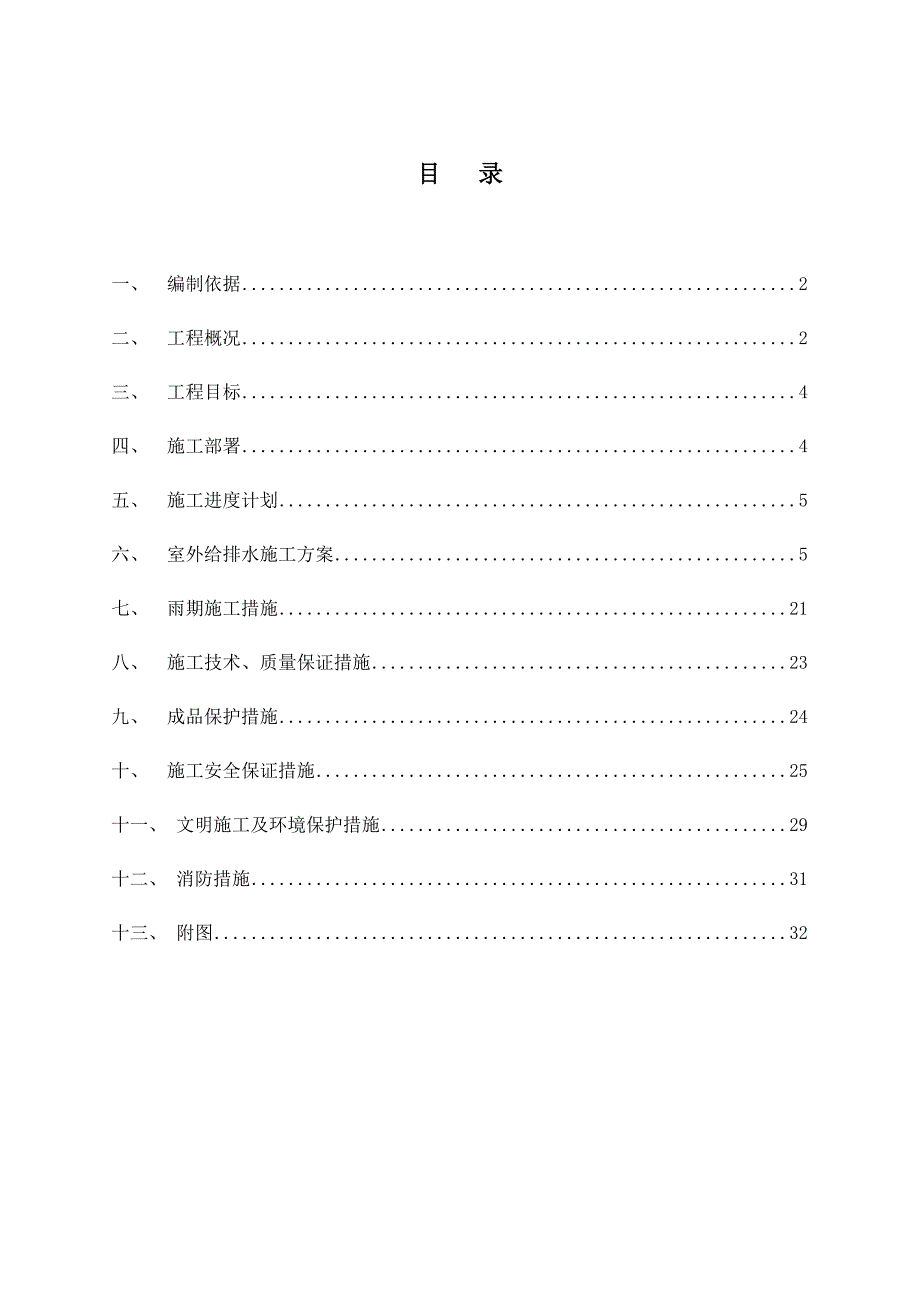

1、目 录一、编制依据2二、工程概况2三、工程目标4四、施工部署4五、施工进度计划5六、室外给排水施工方案5七、雨期施工措施21八、施工技术、质量保证措施23九、成品保护措施24十、施工安全保证措施25十一、文明施工及环境保护措施29十二、消防措施31十三、 附图32 一、 编制依据1、工程测量规范（GB 50026-2007）2、砌体工程施工质量验收规范（GB50203-2002）3、室外给水设计规范（GB 50013-2006）4、室外排水设计规范（GB 50014-2006）5、建筑给水排水及采暖工程施工质量验收规范（GB 50242-2002）6、建筑安装工程质量检验评定统一标准（GB50
2、300-2002）7、埋地塑料排水管道施工图集（04S520）8、建筑小区塑料排水检查井图集（08SS523）9、埋地硬聚氯乙烯排水管道工程技术规程（CECS 122：2001）二、 工程概况工程名称：*；建设地点：*；建设工期：30日历天；本工程室外给水管道设计主要采用PE管电热熔连接及铸铁给水管，雨水及排水管道主要采用双壁波纹管，管道规格主要有200、100、400、500、600。主管接市政给水管网，室外消火栓采用地上式消火栓，阀门井采用砖砌阀门井。室外排水工程，包括室外雨水、污水，整个排水系统采用雨污分流。雨、污水排水管道采用HDPE双壁波纹塑料管，检查井采用塑料检查井，检查井由塑料井

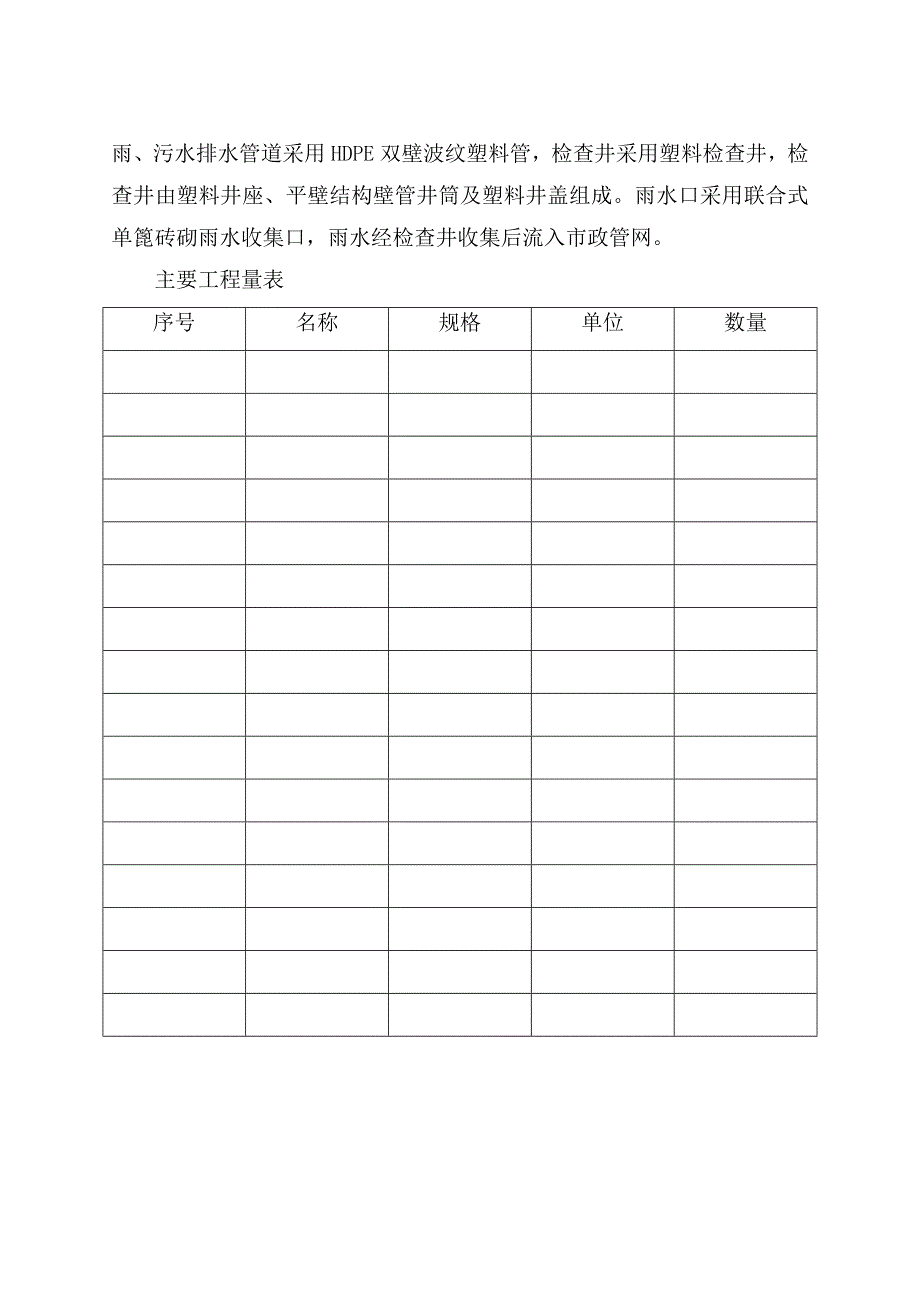

3、座、平壁结构壁管井筒及塑料井盖组成。雨水口采用联合式单篦砖砌雨水收集口，雨水经检查井收集后流入市政管网。主要工程量表序号名称规格单位数量三、 工程目标1、工期目标确保在合同工期内完成施工任务，交付甲方使用。2、质量目标：在施工中严格按照国家和行业有效规范、标准进行，全面按ISO9002体系管理程序进行施工，检验批报验一次验收合格率100%。工程质量达到合格要求。3、安全生产目标坚持“安全第一，预防为主”的方针。严格按照国家各级安全生产法规规程施工，加强工人安全教育，提高工人自我保护意识，落实安全生产岗位责任制，杜绝重伤、死亡事故和群伤事故，杜绝重大机械、设备交通及火灾事故。4、文明施工目标 严
4、格按文明施工要求组织现场施工，推行标准化管理，达到当地安全文明考核标准要求。四、 施工部署总体施工方案为按既定的施工区域进行施工，先地下后地上、先深后浅、先主管后支管、井，在施工雨水管线的土方开挖按下游至上游可依次进行机械及人工开挖，给排水管施工完以后，主管道管沟用河砂及土方分层人工机械夯填，其它支管用人工分层河砂及土方夯填。当管道横穿道路时，过路管道可集中突击施工，当日开挖，当日回填，以免影响道路的使用。五、 施工进度计划本工程的具体开工时间以合同签订的时间为准。确保在合同时间内完成合同约定的施工任务。本工程土方开挖量大，抓紧在管道施工时组织好土方堆放工作，合理安排好雨季施工，抢抓天时，根据
5、本工程土方开挖量大的特点，坚持挖方段、填方段能形成流水作业的原则，分段施工，严禁大开大挖，合理安排好工程开挖断面，争取分段开挖，分段回填，以保证整体工程的连续性和合理进行施工，避免造成乱开挖，形成多个作业面，致使整体工程项目混乱、盲目的现象产生。整个污水工程在段落上、层次上流水作业。行程紧张有序、节奏相连的施工。从而缩短工程工期，保证工程如期完成。本工程控制工期主线的关键工序线路程序为：施工准备工作沟槽开挖支撑维护管道基础管道铺设沟槽回填清场，附属设施在工程中视施工进度穿插进行。六、 室外给排水施工方案（一）、施工准备： 1、 施工前，认真熟悉图纸、图集、图纸会审记录及变更内容，了解施工工序，
6、做好施工布置。 2、工程所需的材料，经监理部监理审验认可后，进入施工现场使用。 3、将工程所需的工具，整修完好进入施工现场。 4、组织有关施工人员认真学习施工规范及工程技术交底。 5、施工前综合考虑各系统管路布置及标高与土建是否一致。6、施工前将现场影响施工的其它施工单位的临时设施进行统计，交与甲方或监理进行协调，以免影响总工期进度。（二）、 机具准备： 主要施工设备、机具一览表 序号名 称型 号单 位数量1.挖掘机2.自卸式载重汽车3.蛙式打夯机4.平板振捣器5.插入式振捣器6.场内机动小翻斗车7.手推车8.水准仪9.砂轮机10.砂轮锯11.电热熔机12.水泵13.试压泵14.手动葫芦15.
7、钢卷尺16.手锤17.铁锹18.铁镐19.开关箱、配电箱 (三)、室外给水PE管道及球墨铸铁管道施工1、施工流程：施工准备管沟开挖管基施工管道安装压力试验系统冲洗系统调试、回填送水交工。2、管沟的开挖管沟的开挖采用机械开挖，开挖深度保证管道埋深大于1.0m。管沟沟底的宽度考虑到管道的规格及所用的夯实工具。管沟宽度值：管道公称直径75200，管沟宽度D+0.3。3、给水管安装A、PE给水塑料管道安装给水管采用PE给水塑料管及球墨铸铁管：PE给水塑料管以电热熔对接连接。管道安装前，检查符合管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩，并必须清除管内污垢和杂物，安装中断或安装完毕的敞口处
8、，要作临时封闭或封闭，以防止杂物进入管腔内。PE管道与阀门相连时，采用法兰连接，法兰连接时，螺栓应预先均匀拧紧，待8小时以后，再重新紧固。PE给水塑料管对接熔接方法具体如下：项目作业顺序注意事项备注准备A 接通加热板电源B 检查是否有伤C 打开夹具装配，使之适合于要熔接的管径。u 确认电压u 损伤深度为厚度的10%以上时切断除掉。加工管道的熔接面A 后推夹具B 固定刨割机C 夹具里夹进管材、管件，并牢固拧紧。D 开动刨割机E 用油压机加压夹具，削掉管两面。F 屑出得均匀时除去加压力，空转23回，后退夹具。G 拿出刨割机H 除掉被削掉的屑。u 夹具两面加同样的力，u 继续到面均匀为至u 特别要完
9、全除掉丢在熔接器底面的屑，不要使之粘到加热板上。u 小心刨割机电动机的超负荷，有必要调节油压u 调节刨割机的刀片。管的水平A 前进夹具，确认管两面是否紧贴，有无误差。B 预备紧贴时，检查剩下的油压工程程度。u 确认管的水平和垂直状态u 没达到水平时调整夹具，重新再切削。熔接A 用洒精擦洗管道连接部位B 安装加热板C 前进夹具，用一定压力使加热板紧贴管道熔融。D 熔珠开始形成时，在没有压力的状态下维持加热。E 维持加热结束后，后退夹具迅速拿出加热板F 立即以适当的压力前进夹具，压榨熔融面。u 确认加热板温度（21010）u 确认熔珠出得是否均匀。u 请参考维持加热时间图表u 维持加热或压榨工序里
10、不能反复加油压。冷却A 压榨后一定时间内使之自然状态里冷却，脱离熔接机u 冷却时间请参考图表检查A 用肉眼确认管的连接是否良好。u 确认是否出了均匀的熔珠SDR11标准区分加压熔融维持加热维持加热（秒）拿出加热板（秒）压榨（秒）冷却（分）D20-25D30D40D50所规定的插入长度为至10秒15秒20秒25秒5秒以内30秒以内3分以上D75管周边发生熔珠为至D300以下（23mm）D350以上(34mm)1分5秒以内10秒10秒10秒15秒以内6010分以上D1001分30秒6010分以上D1251分50秒6015分以上D1502分10秒6015分以上D2002分30秒6020分以上D250
11、3分6020分以上D3003分30秒6030分以上D3504分10秒6030分以上D4004分50秒6040分以上D4505分40秒6045分以上D5006分20秒6050分以上D6308分10秒6060分以上D7009分50秒6060分以上D80010分50秒6060分以上加压力（kg/cm2）1.01.50.10.151.01.5管道安装完成并做好保养防裂措施，经试压、冲洗后办理隐蔽验收后回填夯实。B、球墨铸铁管道安装1、施工测量施工测量主要包括对施工管道沿线的地面标高进行复测和管道施工定线测量。管线的中线桩和水准点均应用平移法设置于线路施工范围之外，使于观察和使用。主要的中线桩要进行加固
12、或安放标石，管线转角处要与附近永久性工程或埋设的标石建立关系，在其上标专点位及相对于管线角的关系。2、施工排水包括地表排水和沟槽排水，地表排水采用组织自排为主，结合水泵，强制排水，而沟槽中的地下水采用在管沟的一侧设置排水明沟，每隔40米在管沟边缘设一个集水井。管道安装设置的工作坑中的水，用水泵直接抽出，排至地表临时设置的排水明沟中。管沟开挖断面如下：图三 管沟开挖断面图3、沟槽挖土及回填 根据要求，管道顶端埋设深度不小于0.7M。沟槽开挖宜分段快速施工，敞沟时间不宜长，管道安装完毕及时验收，合格后立即回填，挖好的沟槽应保证管道安装后的中心线，标高和坡度均能符合设计要求，沟底应平整，沟边不坍塌，
13、沟槽应用足够的宽度。如超挖应采用回填粗砂处理，如遇基坑为淤泥和虚土时，应挖除淤泥及虚土。沟槽的开挖面应根据施工现场的实际情况来定，具体考虑情况为：土的种类、水文地质情况、施工方法、施工环境、支撑条件、管道断面尺寸、管节长度和埋深，断面采用以下几种形式： 直 槽 梯形槽 一般沟槽均采用梯形断面，在无地下水天然湿度的土中开挖沟槽，根据本地区土质特点，如无特殊情况，也可采用不支撑直立的沟槽断面。 沟槽开挖，本工程采用机械开挖，离设计标高沟底20-30cm处，采用人工挖土。 机械开挖应严格控制标高，为防止超挖或扰动槽面，槽底应预留0.2-0.3m厚的土层暂不挖，待临铺管前用人工清理挖至标高，并及时修整槽底，沟槽开挖非要井点降水时，应提前打设井点抽水，将地下水位稳定至槽底以下0.5M时方可开挖，以免产生
