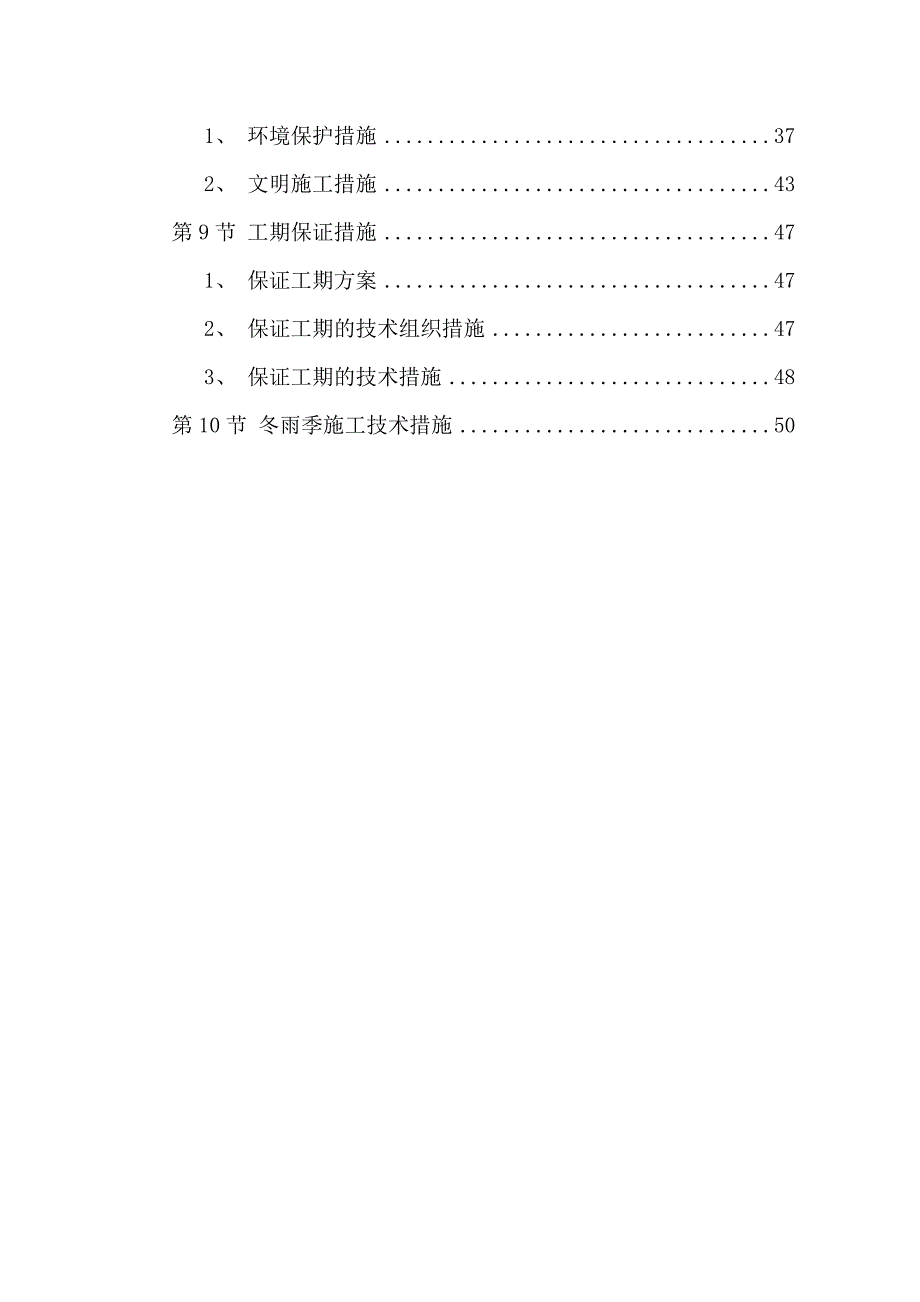

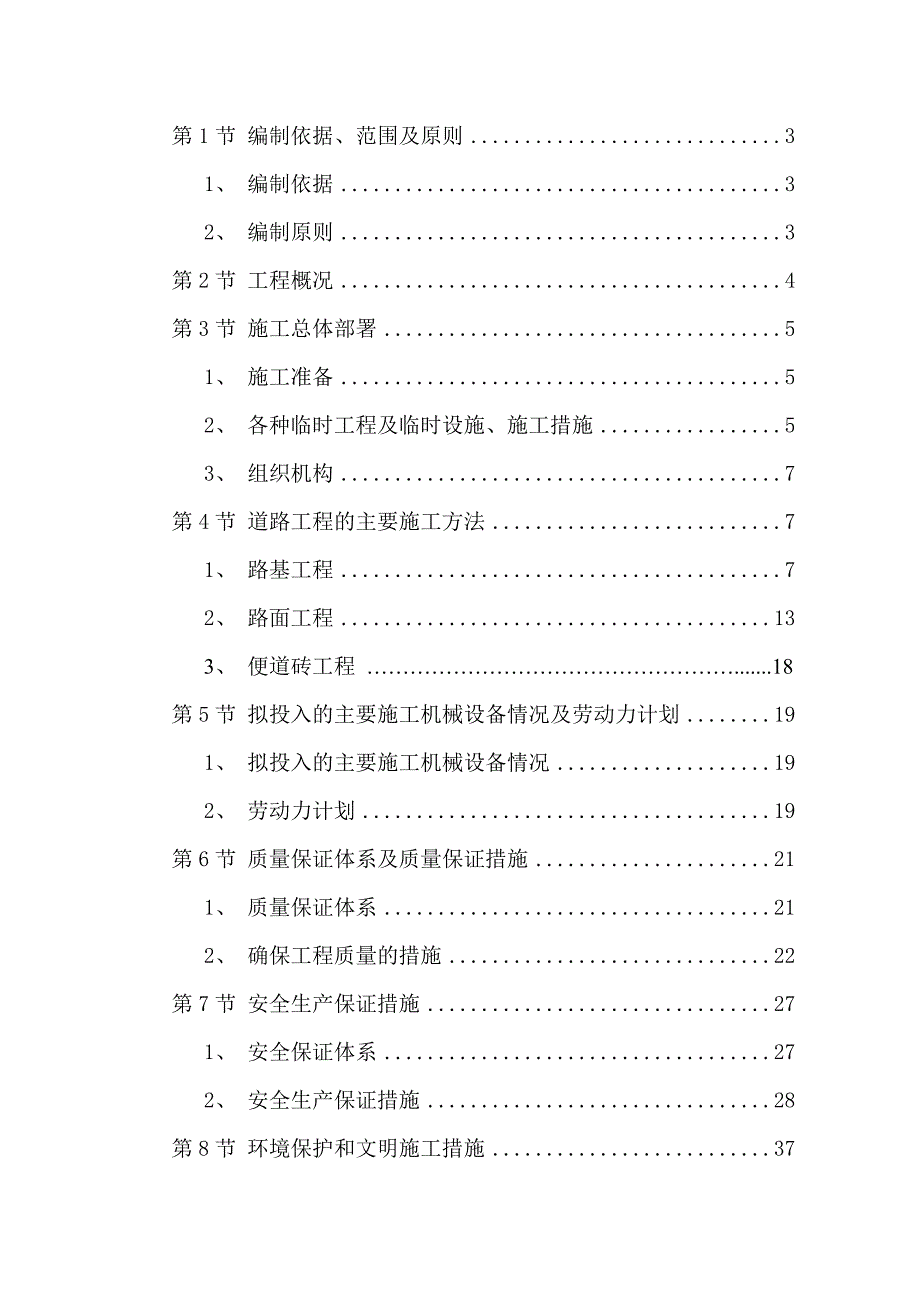

1、第1节 编制依据、范围及原则31、 编制依据32、 编制原则3第2节 工程概况4第3节 施工总体部署51、 施工准备52、 各种临时工程及临时设施、施工措施53、 组织机构7第4节 道路工程的主要施工方法71、 路基工程72、 路面工程13 3、 便道砖工程.18第5节 拟投入的主要施工机械设备情况及劳动力计划191、 拟投入的主要施工机械设备情况192、 劳动力计划19第6节 质量保证体系及质量保证措施211、 质量保证体系212、 确保工程质量的措施22第7节 安全生产保证措施271、 安全保证体系272、 安全生产保证措施28第8节 环境保护和文明施工措施371、 环境保护措施372、

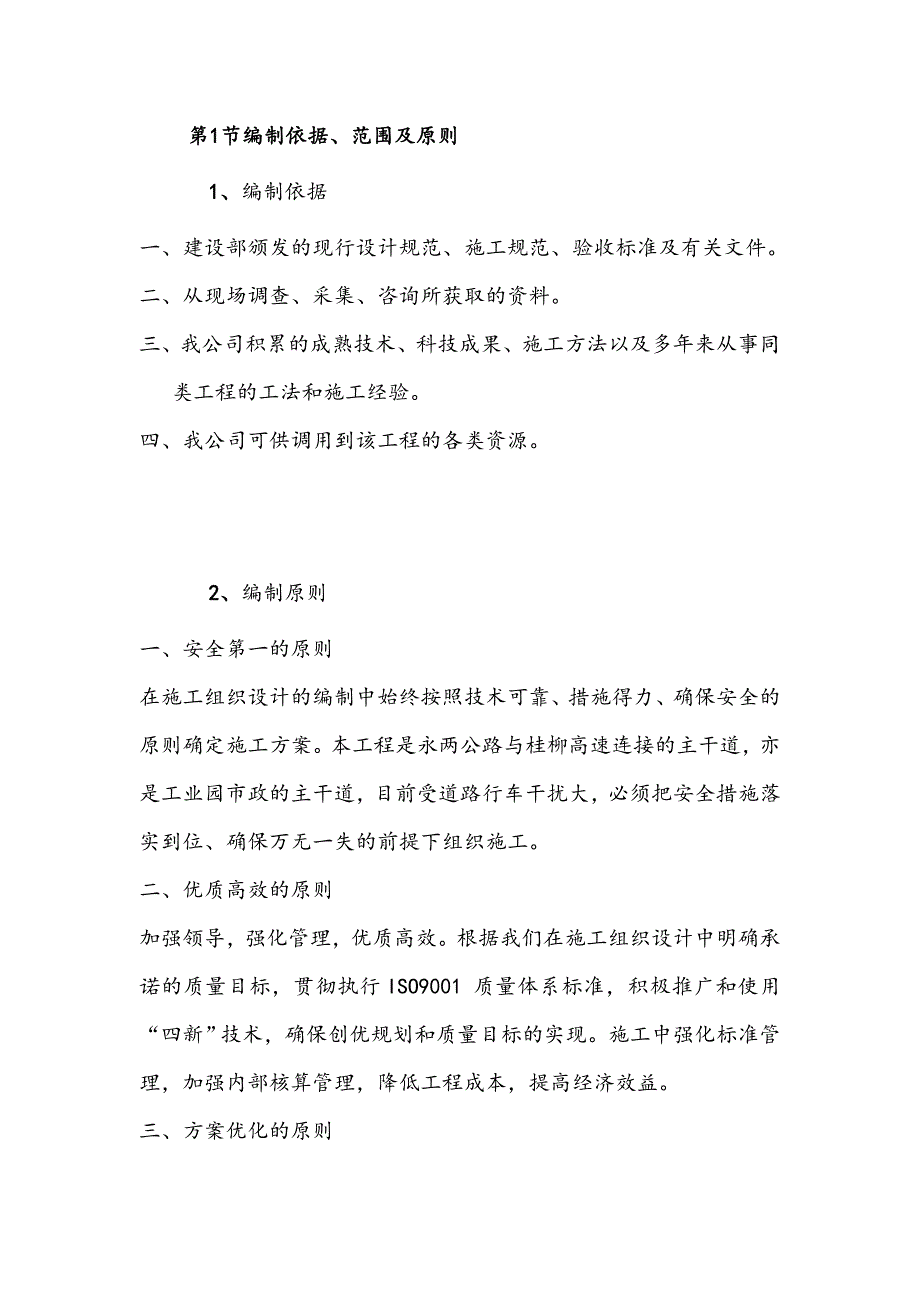

2、文明施工措施43第9节 工期保证措施471、 保证工期方案472、 保证工期的技术组织措施473、 保证工期的技术措施48第10节 冬雨季施工技术措施50第1节 编制依据、范围及原则1、 编制依据一、建设部颁发的现行设计规范、施工规范、验收标准及有关文件。二、从现场调查、采集、咨询所获取的资料。三、我公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的工法和施工经验。四、我公司可供调用到该工程的各类资源。2、编制原则一、安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程是永两公路与桂柳高速连接的主干道，亦是工业园市政的主干道，目前受道路
3、行车干扰大，必须把安全措施落实到位、确保万无一失的前提下组织施工。二、优质高效的原则加强领导，强化管理，优质高效。根据我们在施工组织设计中明确承诺的质量目标，贯彻执行ISO9001 质量体系标准，积极推广和使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。三、方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工方案的编制中，对路基土方填筑、路床及基层碾压、沥青砼面层施工等关键工序进行多种施工方案的综合比选。四、确保工期的原则根据建设单位对本工程的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，
4、实行网络控制，搞好工序衔接，实施进度监控，特别要抓住重点控制工程，确保实现工期目标，满足业主要求。五、科学配置的原则根据本工程的工程量大小及各项管理目标的要求，在施工组织上，施工要素实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的施工设备，确保建设资金的周转使用，选用优质材料，确保人、财、物设备的科学合理配置。第2节 工程概况一、工程名称红星小区改造工程二、工程概况工程建设地址：红星小区院内承包方式：包工包料要求质量标准：符合施工质量验收规范标准计划开工日期：某某年10月2日计划竣工日期：某某年11月15日日历工期：45天第3节 施工总体部署1、 施工准备与甲方协议签
5、订之后，本公司根据现场工程实际情况，调动一切积极因素，利用熟悉本地施工条件的优势，就近调集施工人员做好上场准备。由项目经理带领施工技术部、安全质量部、物资设备部、等人员5 人进驻现场，进行前期准备，其余人员在3天内调集完毕，在最短时间内进驻现场。并组织精测人员根据施工图纸及业主提供的原始测量基准点、测量标志、基准线或水准点或其他书面资料，按国家测绘标准和本工程精度要求，对本工程测设施工加密控制网，并及时提交监理单位，直至获得认可，在此同时，我单位将陆续组织工程所需的各种施工机械、各项设备进场，联系各种材料厂家准备供料计划，并做好开工前的其他工作，按要求向监理提交开工申请报告。2、 各种临时工程
6、及临时设施、施工措施一、施工营地布置项目经理部租用当地房屋，施工队住房、料库、值班室、保安室及其他施工用房临建搭设。材料进场及车辆出入均可以利用现有便道，周围场地较平整。施工总平面布置图3-1二、施工用水施工用水采用老虎口水库里的水或打井取用地下水。三、施工用电工程施工用电，附近电力为工业用电，可就近利用，不考虑单独设置变压器。四、工地排水设置集水坑将水集中、沉淀、过滤后，利用水泵、临时排水通道排入沟渠，局部水位较高处采用井点降水，重点地段雨季施工采取临时覆盖。五、环保及三废处理本工程拟集中建立垃圾站，并于环保部门联系统一处理，施工中生活废水、施工污水经与有关部门联系征得同意后，排向指定地点，
7、处理效果达到国家规定的三废处理标准后排放，并征得三废主管部门的同意。六、现场恢复施工过程中保持工完料清的原则，每完工一段，在征得监理同意后，需要恢复的立即恢复至原貌；对于临时工程占用场地，完工后按有关规定或协议恢复。3、 组织机构本工程将根据实际情况组建项目部，实行项目法管理，项目经理负责制。为了安全、优质、按期完成本工程的施工任务，本着精干、高效的原则。我们计划安排具有丰富施工经验的技术、管理人员按项目法组建现场项目部。下设五部二室，即施工技术部、安全质量部、物资设备部、计划部、财务部、中心试验室、综合办公室。根据所设置部室制定出各项业务职责，做到分工明确、职权分明。第4节 道路工程的主要施
8、工方法1、 路基工程一、施工准备进场后，根据设计图纸对既有道路情况进行详细调查，掌握第一手资料。地质调查核实：施工前搜集详细的工程地质、水文地质及路基设计情况，结合工程实际，掌握本地区地基处理经验和类似工程地基处理经验和使用情况。填料的选择及修筑试验段：路基填筑前先对取土场的土样进行土工试验，以确定填料的种类和含水量，符合规范要求后，方可用于路基填筑。对不符合规范要求的填料，修改取土位置，或采取达到标准的改良、加强压实等措施。施工按规定定期对取土场的土进行抽检试验。二、施工工序路基填筑以机械作业为主，人工配合。配置一定数量的挖掘机、装载机、自卸车装运；推土机、平地机整平；振动压路机及小型振动器
9、具压实。为确保施工质量，加快进度，提高施工效率，采用“三阶段、四区段、八流程”的作业程序组织施工。三阶段：准备阶段施工阶段竣工阶段。四区段：填筑区平整区碾压区检验区。八流程：施工准备基底处理分层填筑摊铺整平洒水或晾晒机械碾压检验签证路基面整修。1、恢复定线测量在地面上进行中线测量前，应根据设计部门交桩，对导线点及水准点进行复核，根据施工要求，道路每隔2030m 设一临时水准点。2、填挖方施工测量每一地段开工前应根据设计图纸放线，测设中心桩、边线桩。施工中应经常检查各测量标志，对遗失或位置移动者随时补钉校正。三、测量放线（一）、一般规定1、路基土方作业，须熟悉图纸，按规定切实做好路基排水和路基处
10、理以及边坡防护工作，确保路基的强度和稳定性。并注意人行道的压实工作。2、挖方、或不填不挖段的路基，均须压实至规定压实度。填方必须按规定厚度分层压实。3、路基面以下的井洞、管沟应分层加以妥善处理。（二）、填筑作业基本要求：施工中始终坚持“三线、四度”，三线即：中线、两侧边线，四度即：厚度、密实度、拱度、平整度。通过控制路基分层厚度以确保每层层底的密实度；控制住密实度以确保路基的质量及工后沉降不超标；控制拱度以确保雨水及时排出；控制平整度以确保路基碾压均匀及在下雨时不积水。1、分层填筑按设计路基横断面全宽纵向水平分层填筑压实。分层厚度根据填筑压实试验段所确定的工艺参数严格控制，路堤每20m 设一组
11、标高点，每层压实厚度不大于30cm，不小于20cm，最大虚铺厚度不超过35cm。地形起伏时由低处分层填筑，由两边向中心填筑。边坡两侧各超填30cm 宽，以方便机械压实作业，保证路堤全断面的压实度一致，竣工时刷坡整平。根据自卸车容量计算堆土间距，以便平整时控制均匀的分层厚度。2、摊铺整平填土区段完成一层填筑后，先用推土机初平，再用平地机终平，做到填层面在纵向和横向平顺均匀，以保证压路机的碾压轮表面能基本均匀接触地面进行压实，达到压实效果。摊铺时层面做成向两侧倾斜2%3%的横向排水坡，以利路基面排水。3、洒水、晾晒根据试验段所得出的结论，选择最佳控制含水量，当含水量超出最佳含水量的+2%时，采取在
12、路基上摊铺、用悬耕机松土晾晒的办法，降低填土的含水量。当含水量低于最佳含水量的-3%时，洒水润湿4、机械碾压碾压前，先对填筑层的分层厚度和平整度进行检查，确认层厚和平整度符合要求方能进行碾压。开始碾压时，先用小吨位光轮压路机对松铺土表面预压，然后再用大吨位振动压路机碾压。压实作业按照先压路基边缘，后压路基中间，纵向进退，先慢后快，先静压后振动，由弱振至强振的操作规程进行碾压。碾压施工中，压路机往返行驶的轮迹必须重叠一部分，光轮压路机重叠1/2 轮宽，振动压路机重叠4050cm，相临两区段纵向重叠2.0m。压实作业做到无偏压、无死角、碾压均匀。碾压施工工艺流程图见图2-2。图2-2 碾压施工工艺
13、流程图（三）、路基整修及翻浆处理1、路基填挖接近设计标高时，应对道路中线位置和横、纵断面路床顶面高程及路床顶面中线两侧宽度按设计要求进行测量，修改不合格项目。2、挖方路基其顶面高程达到设计标高时，需进行碾压，使其压实度符合设计要求。当土干时， 要洒水，使其含水量接近该土壤的最佳含水量时上碾。3、道路路基的土体，因含水量过大，在车行、碾压时发生颤动或表面裂纹时，一律要进行翻浆处理。局部翻浆的，要挖出换填含水量适宜的土，或将原土进行晾晒，当含水量适宜时，再回填碾压。以便降低含水量并加固土体。（五）、检验签证采取三级检测制度，即：施工队自检，项目部检查，监理工程师检查。建立施工中的实验检测制度，路基
14、检测采用灌砂法。按重型击实标准试验，确保最大干密度和最佳含水量。（六）路面工程施工前，严格对下承层进行检查，在符合规定标高和压实强度的路基上进行路面底基层、基层的施工。施工前选择一段长度为100200m 的路段进行各结构层的铺筑试验，以检验拟定的施工工艺流程和施工方法的合理性、施工组织及施工机械的适应性。通过修筑试验段，优化拌和、运输、摊铺、碾压等施工机械设备的组合及各工序的衔接，明确各施工人员的岗位职责，提出混合料生产配合比，提出施工标准和方法。一、灰土底基层施工施工工艺流程 施工工艺流程见图3-1。图3-1 3:7灰土底基层施工工艺流程图2、施工工艺要点（1）下承层准备与测量放样施工前对下
15、承层按质量验收标准进行验收，并精心加工。之后，恢复中线。（2）备料和混合料拌和使用的原材料符合质量要求，使用挖掘机集中进行拌和。（3）混合料摊铺采用推土机及刮平机按试验路段所求得的松铺系数进行摊铺。（4）整平碾压混合料摊铺、整型后，按技规所定压实方法进行压实，在平曲线段，压路机由内侧向外侧碾压。路面两侧，多碾压2-3 遍。在碾压过程中，如有“弹簧”、松散、起皮等现象，要及时翻开重新拌和，或用其它方法处理，使其达到质量要求。（5）洒水养生洒水养生时间不少于7 天，未铺基层时，除洒水养生车辆外，禁止其他车辆通行。序施工。1、检验与试验：首先对工程所用材料进行检验，包括基础所用石灰、素土质量和石灰土的配合比，垫层所用水泥、砂质量和砂浆配合比，以上各种材料质量符合要求后方可使用。2、混凝土路面工程在路面基层施工完毕，经监理工程师批准后，方可进行
