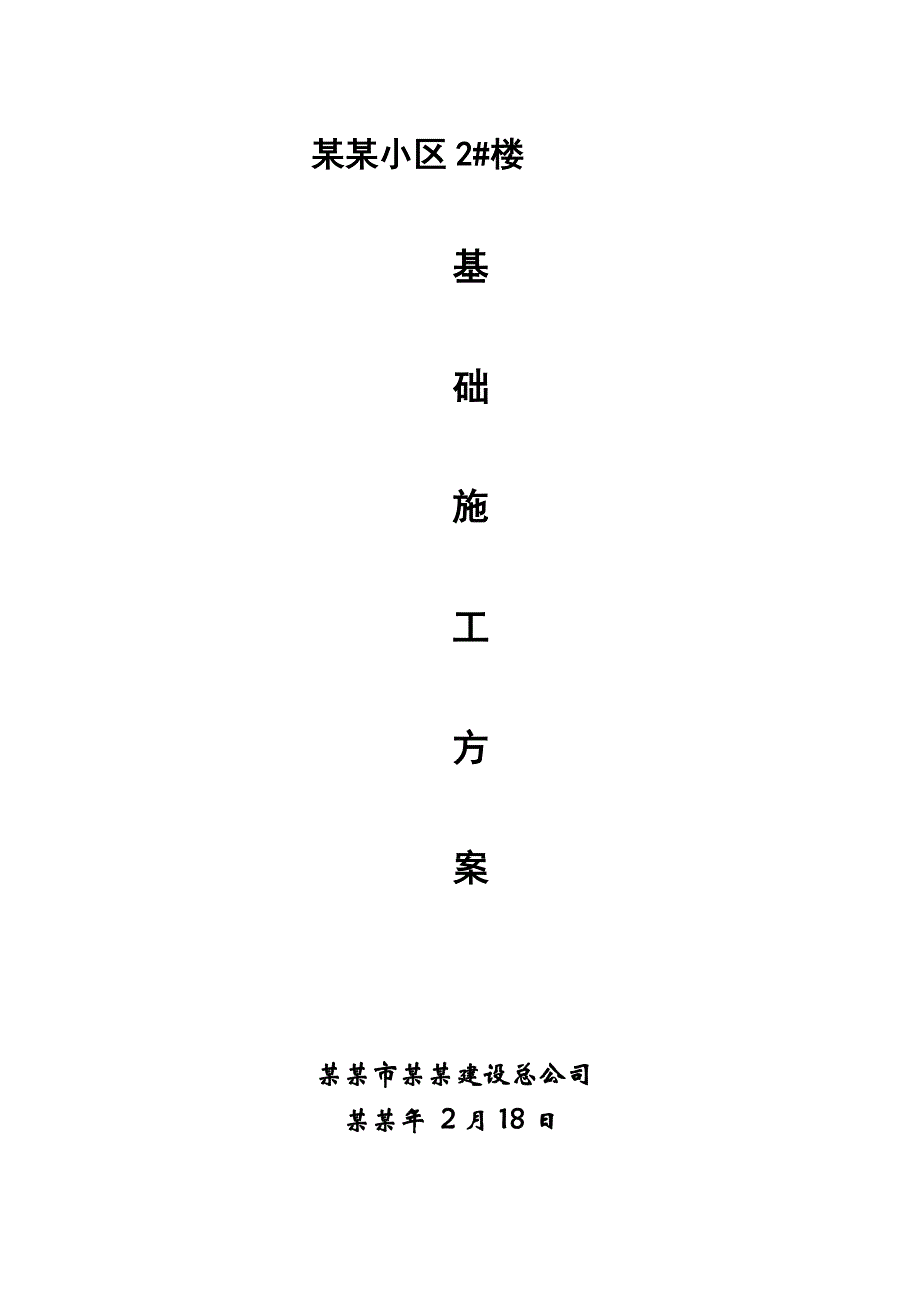

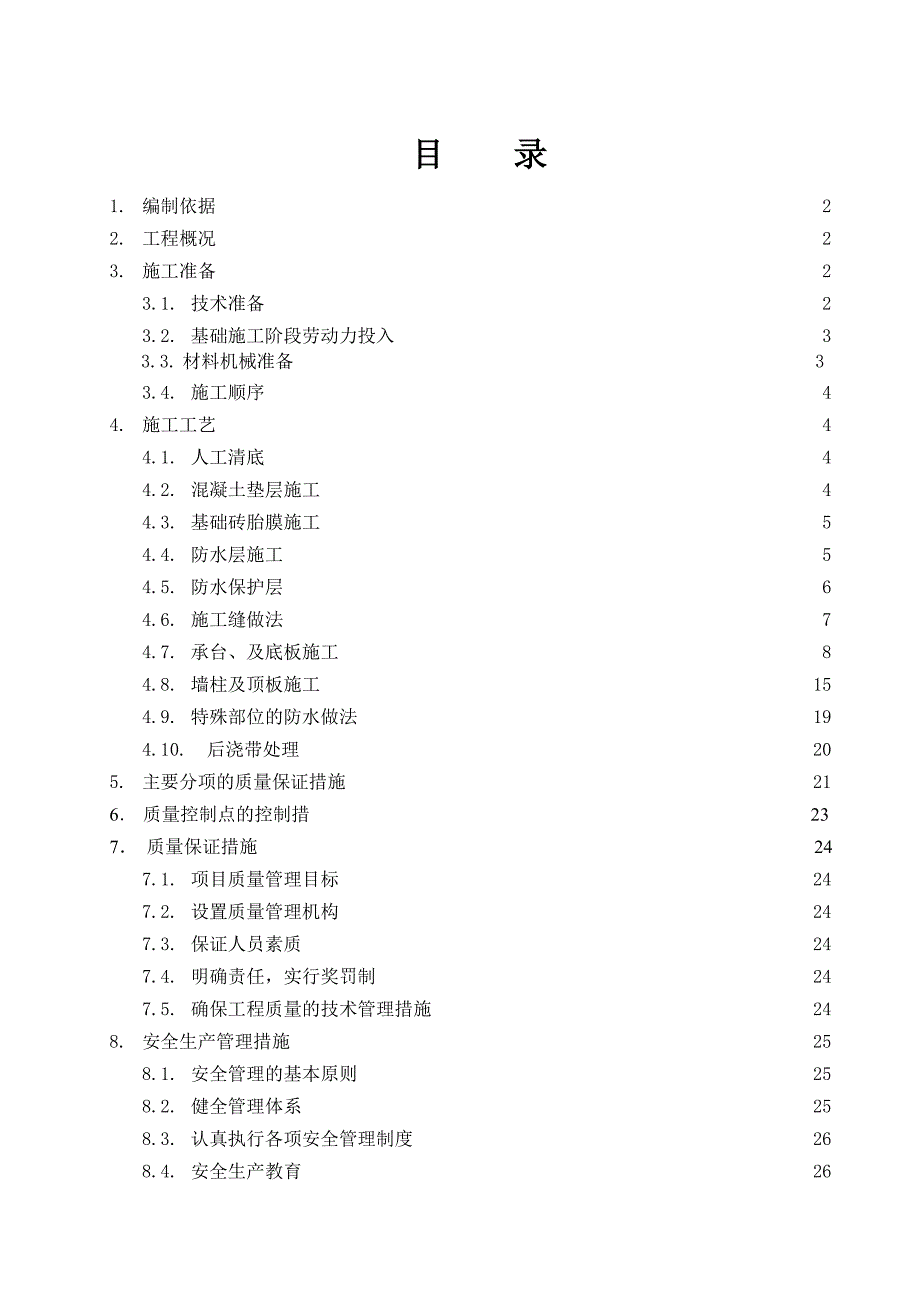

1、某某小区2#楼基础施工方案 某某市某某建设总公司 某某年 2月18日 目录1.编制依据22.工程概况23.施工准备23.1.技术准备23.2.基础施工阶段劳动力投入33.3.材料机械准备 33.4.施工顺序44.施工工艺44.1.人工清底44.2.混凝土垫层施工44.3.基础砖胎膜施工54.4.防水层施工54.5.防水保护层64.6.施工缝做法74.7.承台、及底板施工84.8.墙柱及顶板施工154.9.特殊部位的防水做法194.10.后浇带处理205.主要分项的质量保证措施216 质量控制点的控制措 23 7 质量保证措施 247.1.项目质量管理目标247.2.设置质量管理机构247.3.

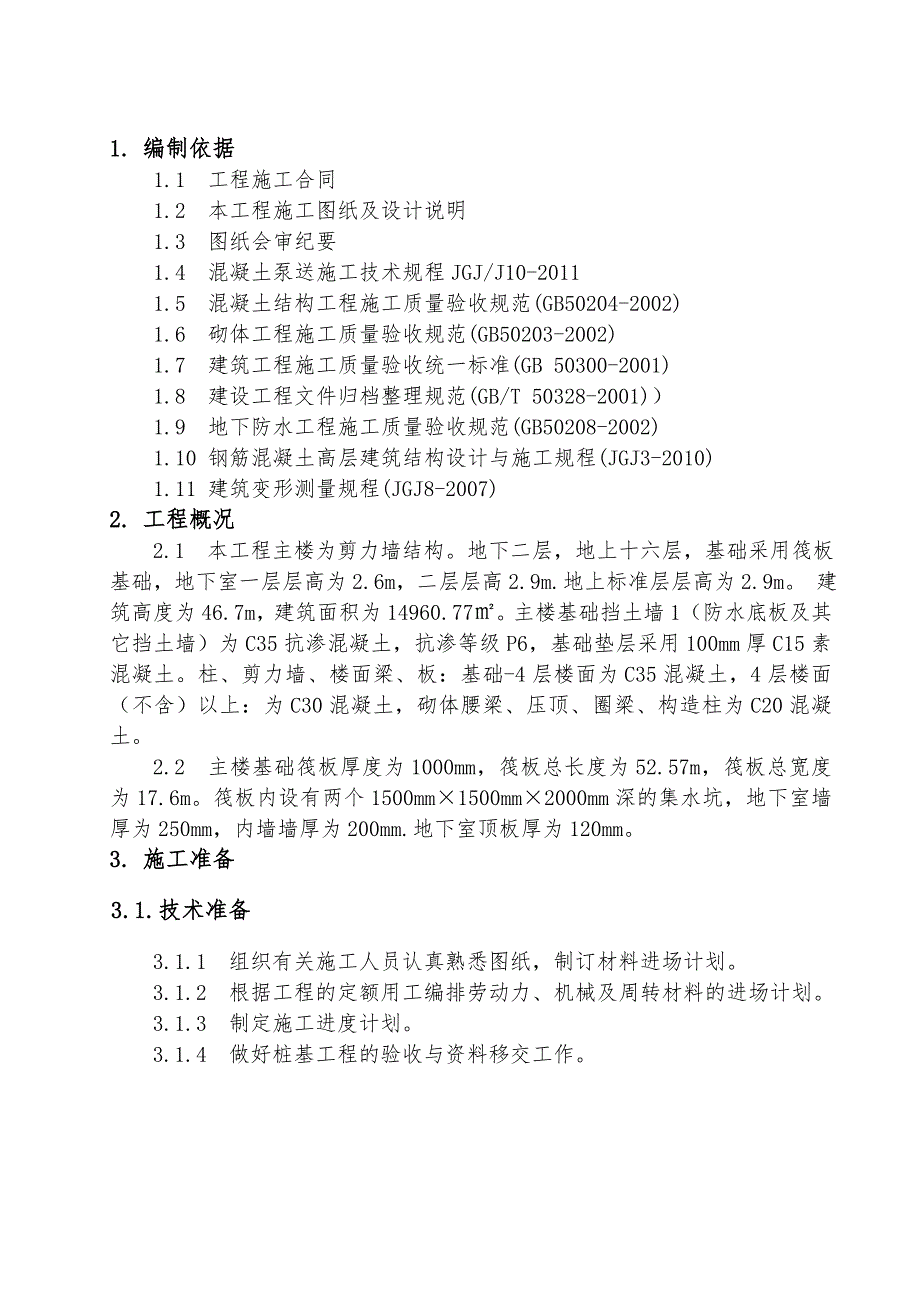

2、保证人员素质247.4.明确责任，实行奖罚制247.5.确保工程质量的技术管理措施248.安全生产管理措施258.1.安全管理的基本原则258.2.健全管理体系258.3.认真执行各项安全管理制度268.4.安全生产教育261. 编制依据1.1 工程施工合同1.2 本工程施工图纸及设计说明1.3 图纸会审纪要1.4 混凝土泵送施工技术规程JGJ/J10-20111.5 混凝土结构工程施工质量验收规范(GB50204-2002)1.6 砌体工程施工质量验收规范(GB50203-2002)1.7 建筑工程施工质量验收统一标准(GB 50300-2001)1.8 建设工程文件归档整理规范(GB/T
3、50328-2001)）1.9 地下防水工程施工质量验收规范(GB50208-2002)1.10 钢筋混凝土高层建筑结构设计与施工规程(JGJ3-2010)1.11 建筑变形测量规程(JGJ8-2007)2. 工程概况2.1 本工程主楼为剪力墙结构。地下二层，地上十六层，基础采用筏板基础，地下室一层层高为2.6m，二层层高2.9m.地上标准层层高为2.9m。 建筑高度为46.7m，建筑面积为14960.77。主楼基础挡土墙1（防水底板及其它挡土墙）为C35抗渗混凝土，抗渗等级P6，基础垫层采用100mm厚C15素混凝土。柱、剪力墙、楼面梁、板：基础-4层楼面为C35混凝土，4层楼面（不含）以上
4、：为C30混凝土，砌体腰梁、压顶、圈梁、构造柱为C20混凝土。2.2 主楼基础筏板厚度为1000mm，筏板总长度为52.57m，筏板总宽度为17.6m。筏板内设有两个1500mm1500mm2000mm深的集水坑，地下室墙厚为250mm，内墙墙厚为200mm.地下室顶板厚为120mm。3. 施工准备3.1. 技术准备3.1.1 组织有关施工人员认真熟悉图纸，制订材料进场计划。3.1.2 根据工程的定额用工编排劳动力、机械及周转材料的进场计划。3.1.3 制定施工进度计划。3.1.4 做好桩基工程的验收与资料移交工作。3.2. 基础施工阶段劳动力投入工 种钢筋工木工混凝土工架子工电焊工电工防水工
5、其它合计人 数303525205315101433.3. 材料机械准备3.2.1 主要周转材料：483.5脚手架钢管80T，十字扣件8000个，3形卡6000个，20厚木胶合板模板2200，12厚竹胶合板1200，木方20m3。工程用材料：商品混凝土。 3.2.2 主要机械设备一览表：名称型号单位数量备注塔机QTZ50型台1铲车ZL30C台1混凝土搅拌机JD-350型台1钢筋成型弯曲机GJ7-40台2钢筋切断机GQ501台1钢筋调直机JM2-5台1交流电焊机BXI-500台2蛙式打夯机HW-60台2平刨机MB574台1圆盘锯MJ104A台1压刨机MB160A台1插入式振捣器HZ50台3应有备用
6、数泵车ZY-1.6/10台13.4施工顺序地基清槽CFG桩砂石垫层基础垫层放线基础垫层支模板基础垫层砼浇筑外围砖胎模放线外围砌砖胎模防水找平层基础底板防水卷材施工浇防水保护层细石砼筏板基础放线绑扎筏板基础钢筋施工缝安放止水钢板基础上翻墙模板支设底板浇砼底板砼养护地下室二层放线搭地下室二层满堂架地下室二层墙柱绑扎钢筋地下室二层墙柱内线管的敷设地下室二层墙柱支模地下室二层顶板支模地下室二层顶板绑扎钢筋地下室二层顶板内线管的敷设地下室二层墙柱顶板浇砼地下室二层墙柱顶板砼养护地下室一层放线搭地下室一层满堂架地下室一层墙柱绑扎钢筋地下室一层墙柱内线管的敷设地下室一层墙柱支模地下室一层顶板支模地下室一层顶
7、板绑扎钢筋地下室一层顶板内线管的敷设地下室一层墙柱顶板浇砼地下室一层墙柱顶板砼养护外墙做卷材防水保护层土方、灰土回填夯实。4. 施工工艺4.1. 人工清底4.1.1.1人工清土应确保基底土不受扰动，且基底标高正确；超挖部分用级配砂石回填夯实。4.1.1.2人工清土应及时，清理出来的土方直接用挖掘机挖除运到建设单位指定弃土场地。4.1.1.3人工清理完基底经验收合格后进行砂石回填。振压密实。4.1.1.4砂石垫层底标高，应为基底标高减去垫层厚度100mm+70mm防水保护层。4.2. 混凝土垫层施工根据设计图纸中放出基础垫层的边线位置，垫层外框模采用50100mm木方制作，用400mm长钢筋头打
8、入土中控制垫层混凝土上口标高。混凝土采用C15商品混凝土浇筑，表面随打随抹，混凝土浇筑12小时后洒水养护，待表面强度达到1.2MPa以后才能允许人员在其上走动和进入其它工序。4.3. 基础砖胎膜施工底板的外侧模板根据设计要求采用砖胎模砌筑，砖胎膜厚度为240mm，座落在垫层上，采用M5水泥砂浆砌筑MU10烧结煤矸石砖，砌筑前先在垫层上放出底板处轮廓线，砖模内侧边线比底板外皮线大40mm，砖模内侧1：3水泥砂浆压光，阴阳角做成弧形，砖胎膜做法见图1。图1 底板砖模示意240砖模外墙底板垫层砖胎膜砌筑完成后，可进行粘土回填夯实，先回填至砖口下200500mm，以防地面水和泥土侵入基坑。4.4. 地
9、下防水层施工地下防水由专业分包单位施工，总包单位负责监督检查。4.4.1.设计要求：本地下工程防水等级为二级，地下室底板、外墙的迎水面均做4厚SBS改性沥青防水卷材。4.4.2.材料要求：卷材等原材料进场应有其生产日期、产品合格证及说明书。材料存放期不能超过一年。同时还抽样进行复验，符合规范要求后方可使用。材料进场后应妥善保管，宜存在通风处，且严禁烟火。4.4.3.施工要求：（1）基层应坚硬，清洁干净，表面无浮土、砂粒等污物。基层表面应平整、光滑，不能有凹凸不平及起砂现象。阴阳角应抹成圆弧形。基层应保持干燥，其含水率以小于9%为宜。（2）基础底板防水施工工艺流程：浇筑混凝土垫层 砌筑保护墙 抹
10、找平层 满刷底涂料一道 铺贴防水卷材 防水保护层。（3）地下室外墙防水施工工艺流程：清理基层 满刷底涂料一道 铺贴防水卷材 240厚煤矸石保护墙 土方回填（4）基础底板防水层施工时，先铺贴板侧防水层后铺贴板底防水层，接茬设在板底，并在侧面与立面转角处加贴防水附加层。（5）抗压板上、地下室外墙防水层施工时，先铺贴抗压板上防水层后铺贴墙体防水层，接茬设在抗压板上。（6）为防止基础四周防水卷材甩头在下道工序施工过程中受到破坏，采用混合砂浆砌两皮砖做甩头保护。（7）为防止绑筋时碰掉防水保护层，划破四周墙立面的防水层，绑筋前在靠墙内侧临时布设纤维板，保护防水层，随绑筋随拆除。（8）立面卷材铺贴时，压在临
11、时保护墙里的卷材接头剥出后，将表面浮灰清理干净，有局部损伤处应及时修补。（9）墙体防水卷材铺贴自下而上采用满粘法施工，其长、短边搭接宽度不小于100 mm。4.5. 防水保护层4.5.1.底板防水基层由土建承担施工。底板防水层由专业分包单位承担，土建配合防水保护层施工，防水基层在垫层上一次压光，基层含水率测试符合要求后，进入防水层施工，平面保护层采用C20细石混凝土50mm厚，立面采用1：2.5水泥砂浆边砌边填缝，外砌240厚实心砖墙保护，施工前做好标高控制点，确保标高的准确，表面抹平压实。4.5.2.底板、外墙防水构造做法见图2。4.6. 施工缝做法4.6.1.为了保证地下室底板的抗渗性能，
12、地下室底板不留施工缝，每栋楼的承台、底板混凝土采取一次浇筑，不留设施工缝。4.6.2.为了保证外墙的抗渗性能，外墙不留设垂直施工缝，水平施工缝只留设1道。水平施工缝中设420mm宽、3mm厚钢板止水带。钢板止水带采用搭接焊接，焊缝密实，搭接部位错开外墙拐角不小于1m。为防止止水钢板位置偏移，钢板止水带用短钢筋与外墙钢筋点焊固定，短钢筋在止水带两侧交错布置，间距800-1000mm。4.6.3主楼地下室的水平施工缝留设在距底板上口300mm处，见图3。b/2b/23厚钢板止水带施工缝200200300底 板1000图3主楼地下室外墙施工缝示意图4.7. 底板施工4.7.1.钢筋4.7.1.1.施
13、工准备钢筋施工前必须认真熟悉图纸，翻样必须严格依据设计图纸及施工规范要求，下料前必须审核料单，严格按设计规范要求进行成型。4.7.1.2.钢筋加工 1）依据图纸，熟悉图纸。钢筋下料前要对照料单，并且对照基础图纸，以防门窗洞边暗柱钢筋漏插。2）钢筋下料过程中，注意设计的各种要求及规范说明，钢筋的弯折长度、搭接倍数、梁箍筋的135弯钩、平直长度及高度等需注意，若有误及时与技术人员联系，防止下料中尺寸出现偏差。3）筏板钢筋采用绑扎搭接。钢筋的接头宜设置在受力较小处，接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。有接头钢筋截面面积不大于全部受力钢筋截面总面积的50%。4.7.1.3.钢筋的保护层主楼筏板下部钢筋50mm，主楼筏板上部钢筋35mm，挡土墙外侧钢筋：50mm，挡土墙内侧钢筋25mm，剪力墙：20mm4.7.1.4.钢筋绑扎 钢筋绑扎的顺序底板南北向下网筋底板东西向下网筋马凳支架焊接底板东西向上网筋底板南北向上网筋墙柱插筋外墙止水钢板安装与止水板连接处钢筋焊接。 筏板筋绑扎1） 底板筋绑扎前将底板钢筋位置与间距用墨线弹设与底板保护层上，作为底
