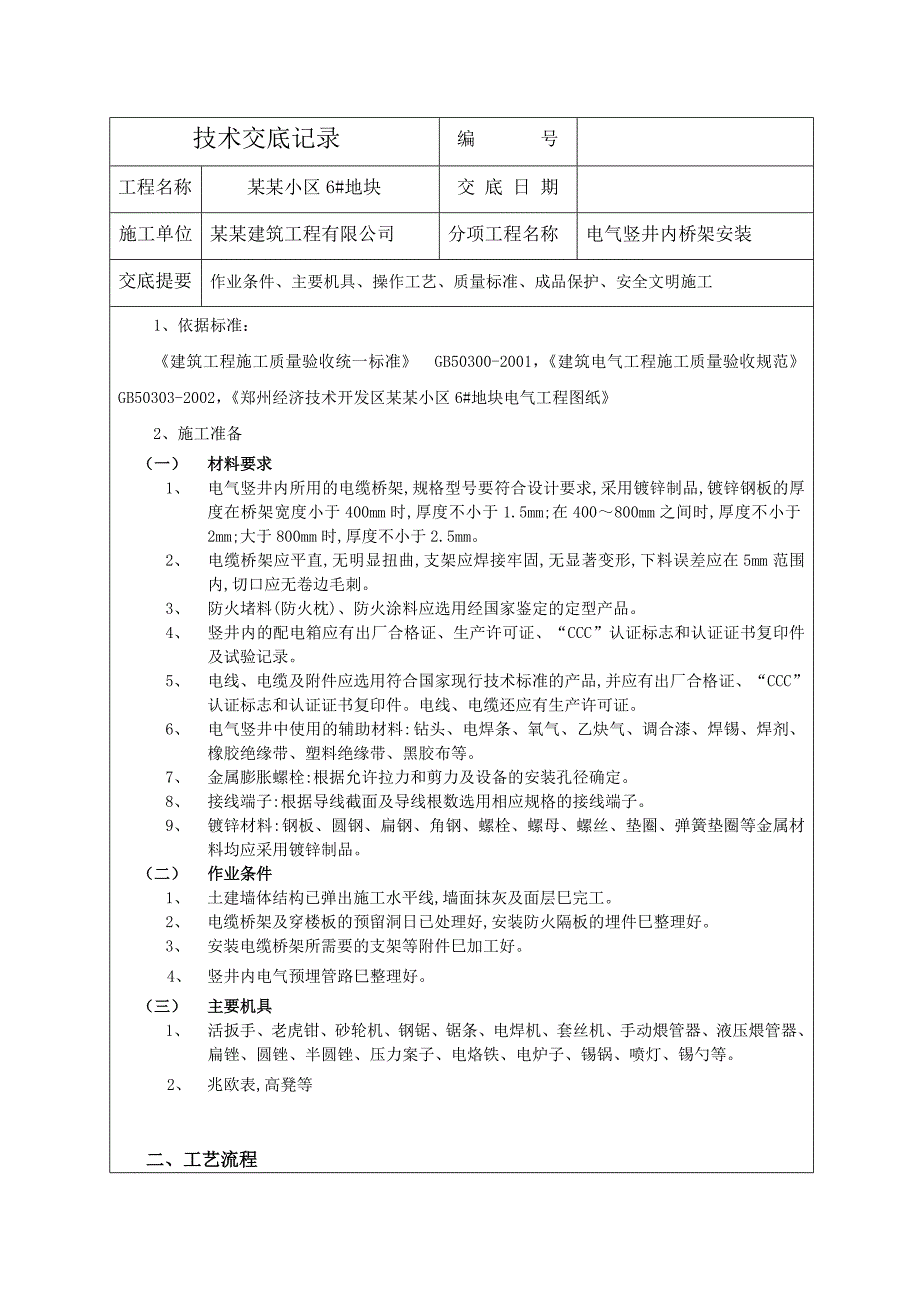

1、技术交底记录编 号工程名称某某小区6#地块交 底 日 期施工单位某某建筑工程有限公司分项工程名称电气竖井内桥架安装交底提要作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工1、依据标准：建筑工程施工质量验收统一标准 GB50300-2001，建筑电气工程施工质量验收规范 GB50303-2002，郑州经济技术开发区某某小区6#地块电气工程图纸2、施工准备（一） 材料要求1、 电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm
2、。2、 电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。3、 防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。4、 竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。5、 电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。6、 电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。7、 金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。8、 接线端子:根据导线

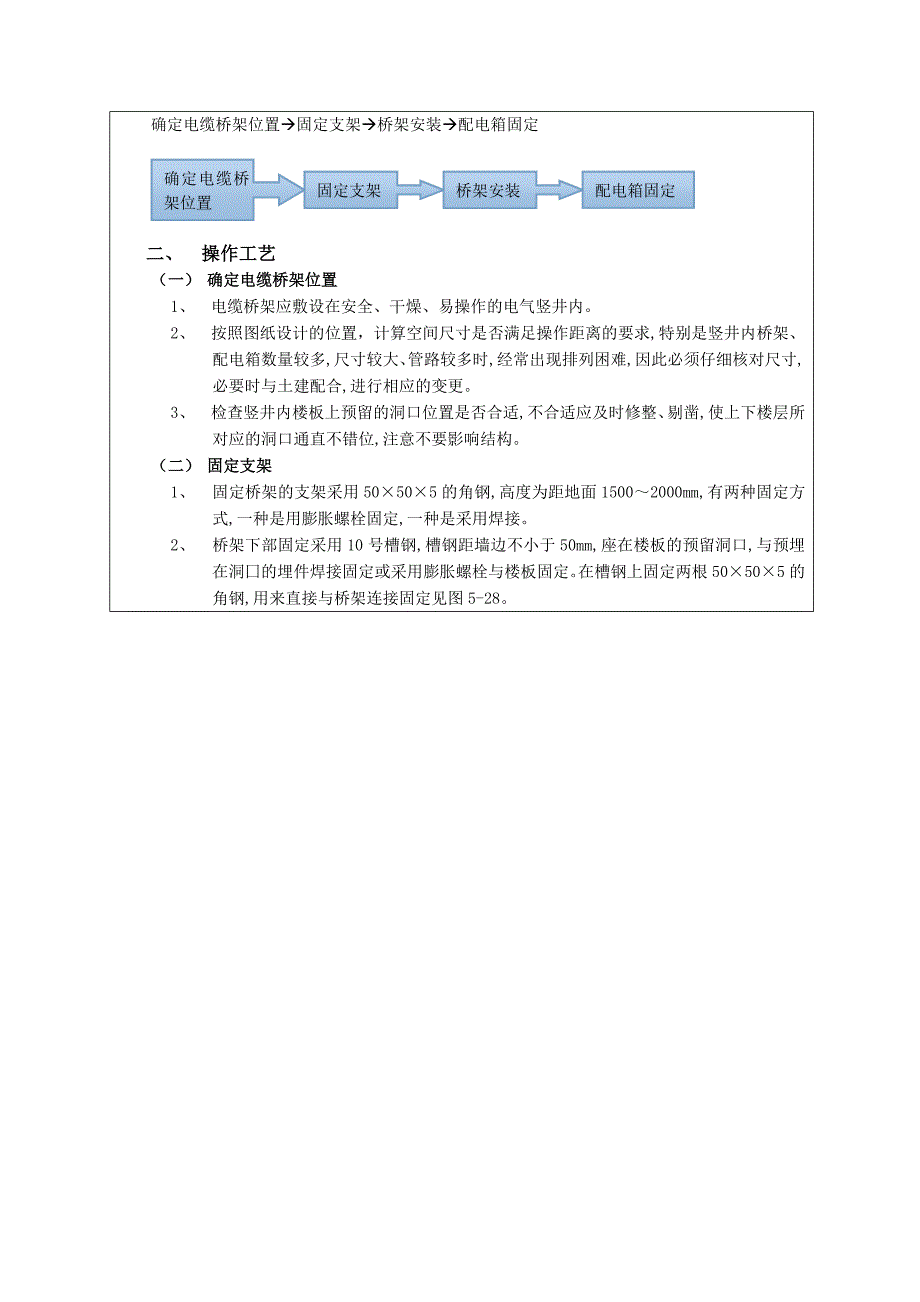

3、截面及导线根数选用相应规格的接线端子。9、 镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。（二） 作业条件1、 土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。2、 电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。3、 安装电缆桥架所需要的支架等附件巳加工好。 4、 竖井内电气预埋管路巳整理好。（三） 主要机具1、 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。 2、 兆欧表,高凳等 二、工艺流程确定电缆桥架位置固定支架桥架安装配电
4、箱固定确定电缆桥架位置固定支架桥架安装配电箱固定二、 操作工艺（一） 确定电缆桥架位置1、 电缆桥架应敷设在安全、干燥、易操作的电气竖井内。2、 按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。3、 检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构。（二） 固定支架1、 固定桥架的支架采用50505的角钢,高度为距地面15002000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。

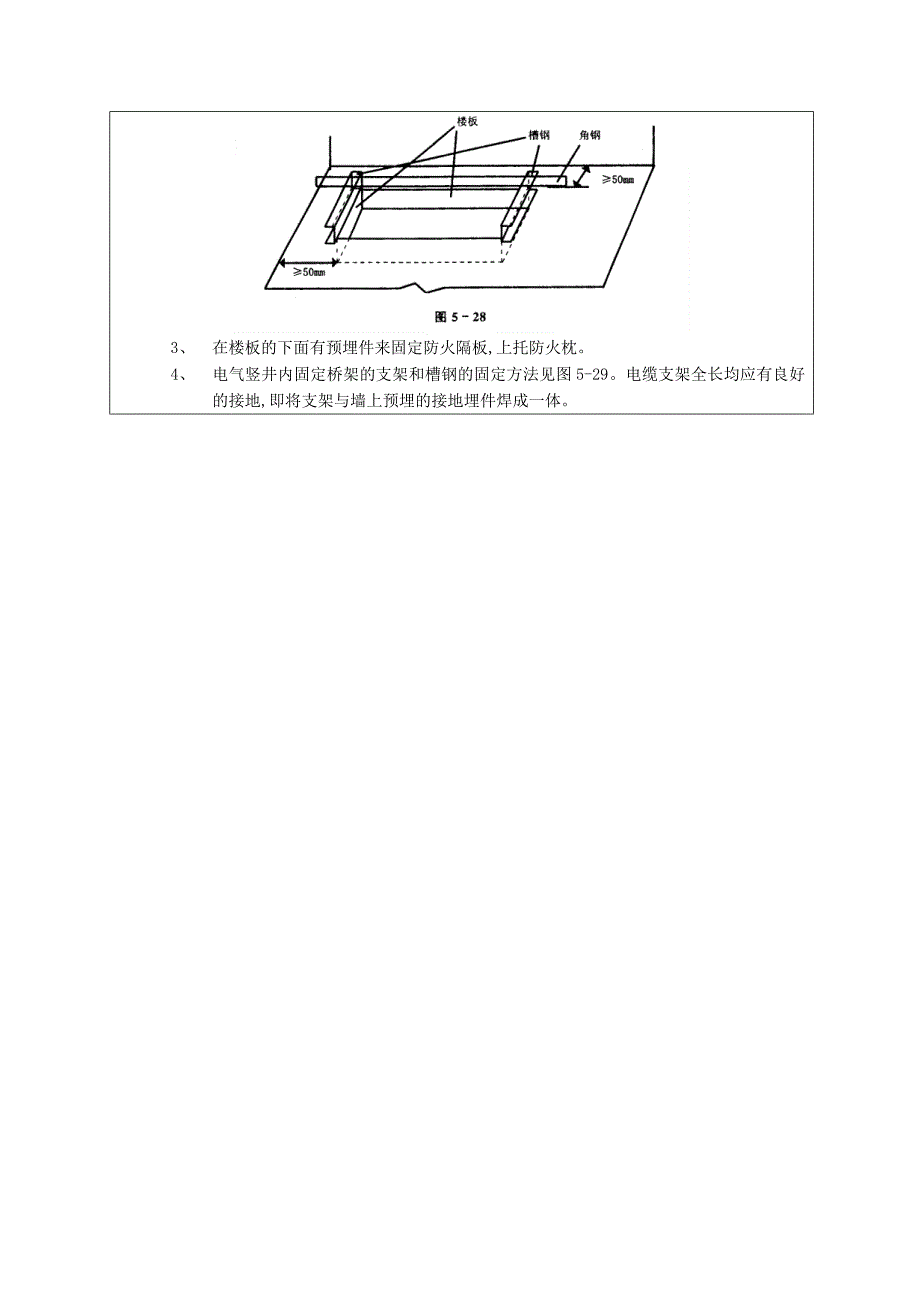

5、2、 桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根50505的角钢,用来直接与桥架连接固定见图5-28。3、 在楼板的下面有预埋件来固定防火隔板,上托防火枕。4、 电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。5、 电气竖井内电缆配线的垂直安装见图5-30。（三） 桥架安装1、 桥架与支架之间固定采用螺栓。2、 桥架与钢管之间连接采用专用锁母固定,并有跨接地线。3、 当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸
6、缩连接板。（四） 电缆敷设1、 在桥架就位后,即可敷设线缆。按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。敷设时要按适当的问距加以固定,并且及时装设标志牌。电缆终端头,竖井的两端均应装设标志牌。标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统一,能防腐,挂装应牢固。电缆在终端头和接头处要留出备用长度。2、 电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。3、 电缆穿过竖井后,用防火枕进行密实封堵。利用结构施工期间在楼板底面预埋的埋件,来固定防
7、火隔板,防火隔板采用4mm厚的钢板。防火枕的规格有三种,其中I型为32O12025,型为16012025,型为1607525,要根据预留洞日尺寸和桥架尺寸,选择防火枕型号。在防火隔板上摆放防火枕时,要按顺序摆放整齐,挨紧电缆,使防火枕与电缆之间空隙不得大于1cm,防火枕摆放厚度不得小于24cm。4、 施工前要将封堵部位清理干净。（五） 配电箱固定1、 明装配电箱采用膨胀螺栓固定。根据设计图纸要求,确定配电箱的标高和轴线。先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔。钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头
8、的直径可选用与膨胀螺栓相同直径或略大一号的直径。2、 如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式。3、 箱体与钢管之间采用塑料铜线和跨接地线。如钢管为焊接钢管,则在钢管上焊接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。如为镀锌钢管,则采用专用抱卡连接。在配电箱内,该接地线压接在PE母线端子上。不得从箱体接地保护端子上串接。4、 配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明显可靠的裸铜编织线作接地保护线。配电箱内的PE线不得串接。5、 与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在距入箱处200mm处也应有一处固定点,管卡应与管径匹配。6、 配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,零部件齐全。7、 配电箱安装应牢固、平正,其垂直度允许偏差为3mm。8、 电气竖井内金属线槽与配电箱的安装见图5-31。 9、 电气竖井内封闭式母线与配电箱的安装见图5-32。审核人交底人接受交底人
