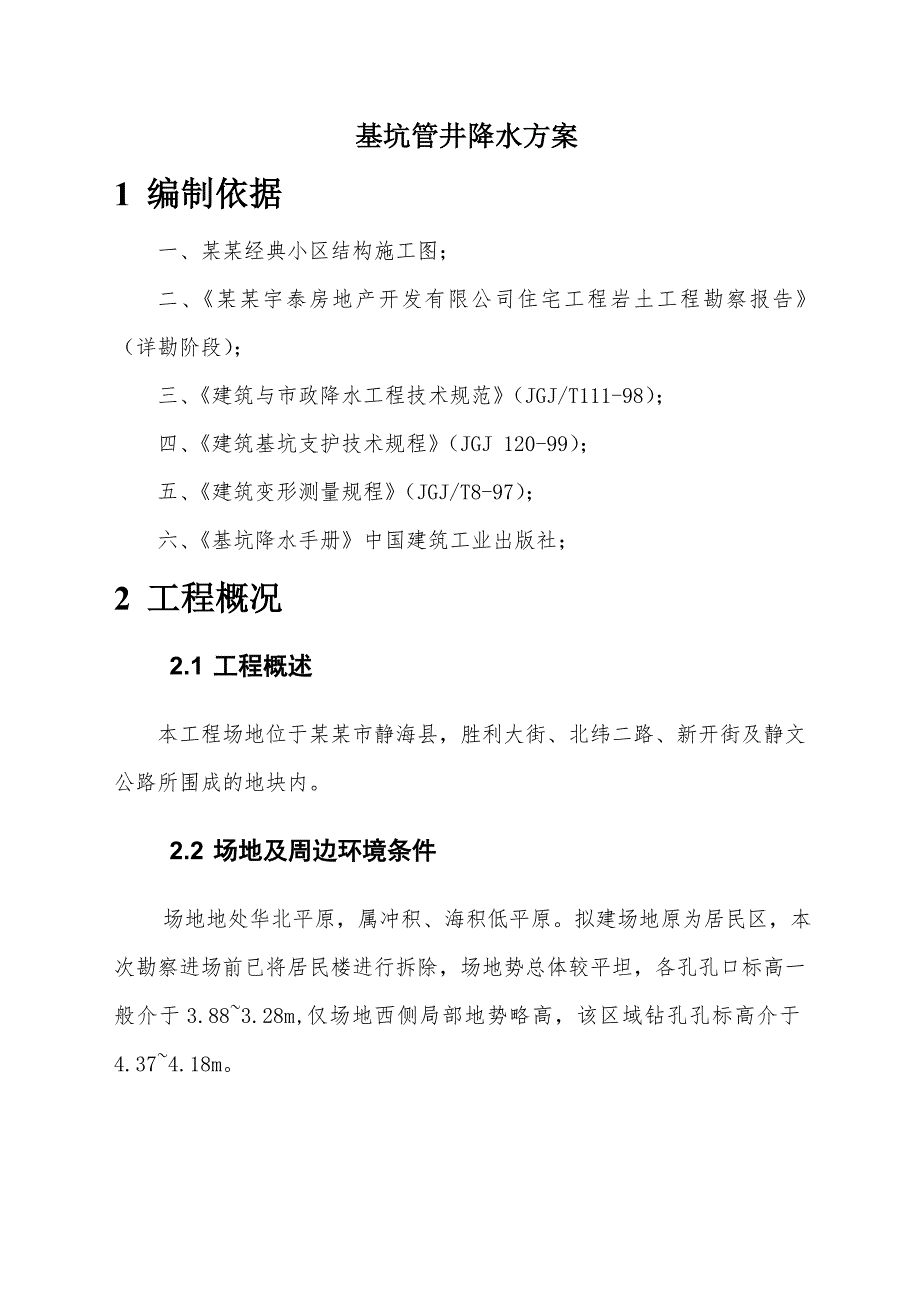

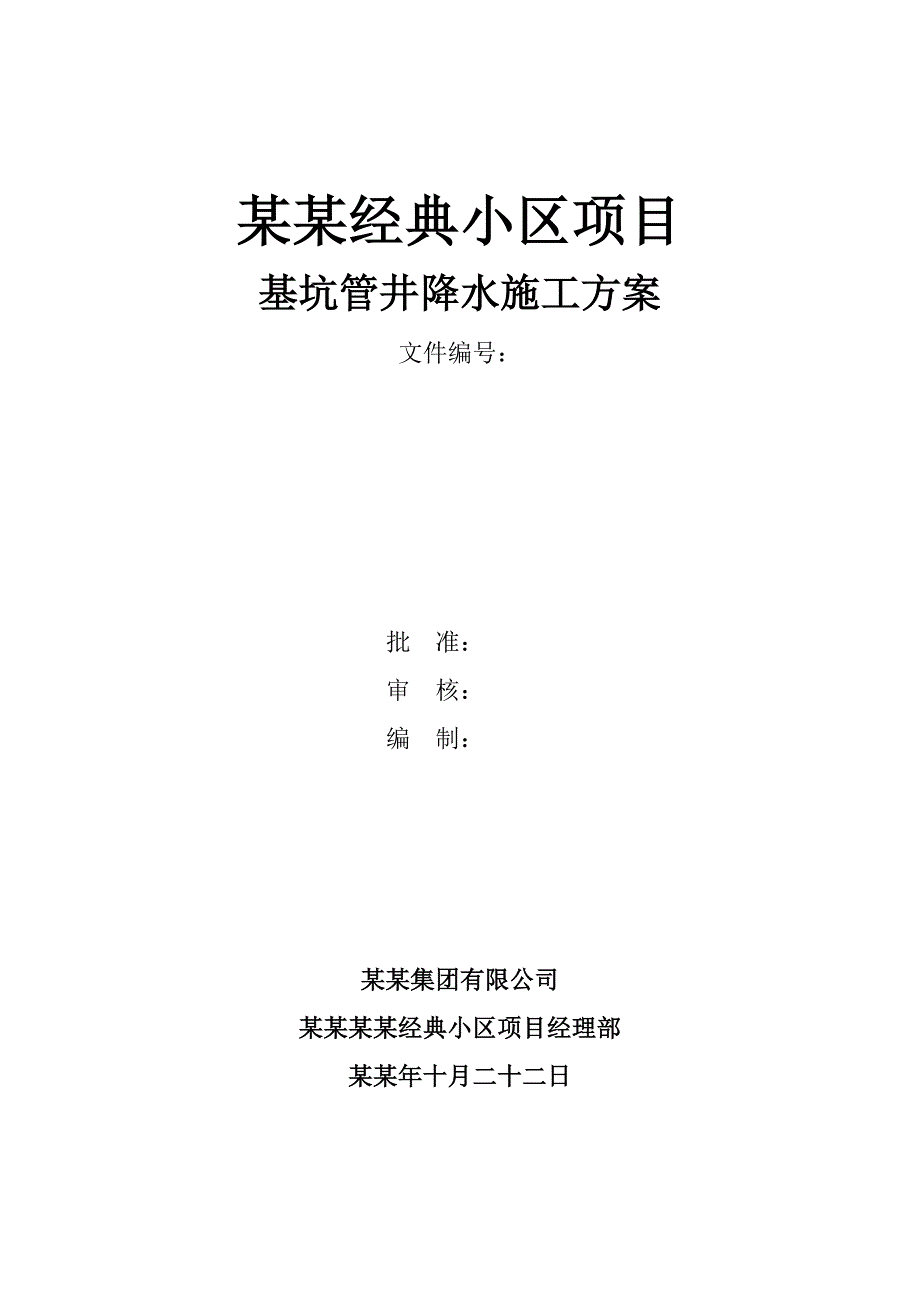

1、某某经典小区项目基坑管井降水施工方案文件编号：批 准：审 核：编 制： 某某集团有限公司某某某某经典小区项目经理部某某年十月二十二日 基坑管井降水方案1 编制依据一、某某经典小区结构施工图；二、某某宇泰房地产开发有限公司住宅工程岩土工程勘察报告（详勘阶段）；三、建筑与市政降水工程技术规范（JGJ/T111-98）；四、建筑基坑支护技术规程（JGJ 120-99）；五、建筑变形测量规程（JGJ/T8-97）；六、基坑降水手册中国建筑工业出版社；2 工程概况2.1 工程概述本工程场地位于某某市静海县，胜利大街、北纬二路、新开街及静文公路所围成的地块内。 2.2 场地及周边环境条件 场地地处华北平原

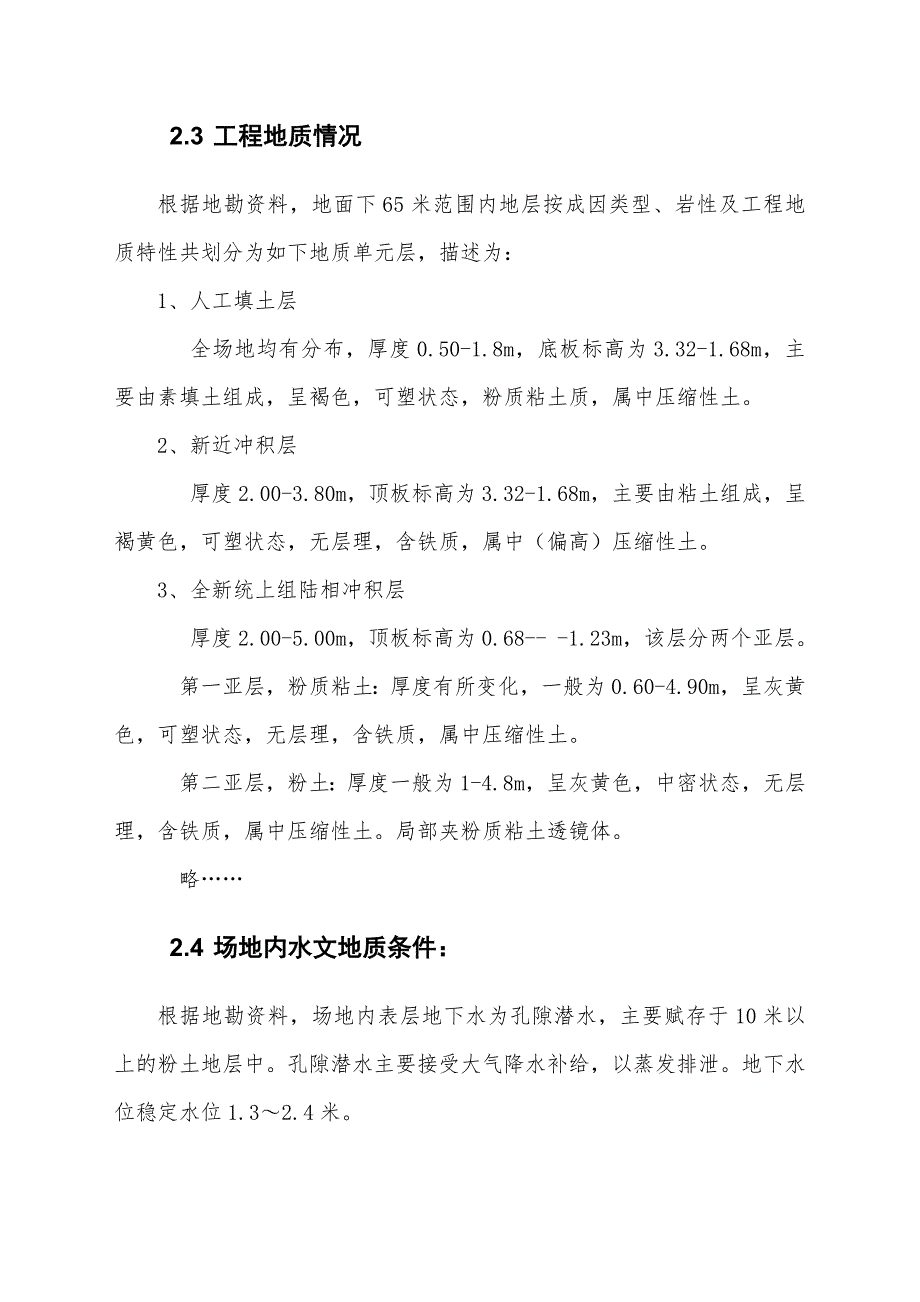

2、，属冲积、海积低平原。拟建场地原为居民区，本次勘察进场前已将居民楼进行拆除，场地势总体较平坦，各孔孔口标高一般介于3.883.28m,仅场地西侧局部地势略高，该区域钻孔孔标高介于4.374.18m。2.3 工程地质情况根据地勘资料，地面下65米范围内地层按成因类型、岩性及工程地质特性共划分为如下地质单元层，描述为： 1、人工填土层 全场地均有分布，厚度0.50-1.8m，底板标高为3.32-1.68m，主要由素填土组成，呈褐色，可塑状态，粉质粘土质，属中压缩性土。2、新近冲积层 厚度2.00-3.80m，顶板标高为3.32-1.68m，主要由粘土组成，呈褐黄色，可塑状态，无层理，含铁质，属中（
3、偏高）压缩性土。3、全新统上组陆相冲积层 厚度2.00-5.00m，顶板标高为0.68- -1.23m，该层分两个亚层。第一亚层，粉质粘土：厚度有所变化，一般为0.60-4.90m，呈灰黄色，可塑状态，无层理，含铁质，属中压缩性土。第二亚层，粉土：厚度一般为1-4.8m，呈灰黄色，中密状态，无层理，含铁质，属中压缩性土。局部夹粉质粘土透镜体。略2.4 场地内水文地质条件：根据地勘资料，场地内表层地下水为孔隙潜水，主要赋存于10米以上的粉土地层中。孔隙潜水主要接受大气降水补给，以蒸发排泄。地下水位稳定水位1.32.4米。3 .降水方案设计3.1. 降水方案的选择根据降水深度、各土层力学特性等相关
4、参数，综合考虑选用以管井降水为主（施工前）、集水井明排为辅（施工期间），坑外降水为主、坑内降水相结合的降水方案。 3.2. 设计原则一、本次降水是疏干上部潜水，确保水头高度控制在基底2米以下，满足基坑开挖支护结构体系稳定和底板抗突涌要求；二、为了减少对施工的干扰，采用坑外降水为主，辅以坑内降水加快坑内潜水的疏干，布井间距要能满足降水要求，技术与经济上合理，且有利于土建施工。三、确保基坑附近构筑物的稳定与安全、基坑降水。3.2.1. 基坑涌水量估算施工前水位埋深按8米计算，最大降深水位线要低于设计坑底不少于2米，水位埋深按10米估算，最大降深10米。深基坑下坐于第4b粉土，基坑涌水量Q按潜水完整
5、井来计算。管井采用基坑外布置，根据基坑开挖分段长度，基坑尺寸按34m25m基坑计算。根据场地水文地质条件，降水系统总涌水量Q按潜水完整井来计算：计算公式为： Q 分段基坑总涌水量（m3/d）； K 概化匀质含水层渗透系数，依据抽水试验，取2.0m/d;H 含水层厚度，17m；S 最大降深 10m； R 影响半径m，125.1m；r 基坑假想半径m；代入公式： 827 m3/d3.2.2. 管井数量计算 n=1.1xQ/q n 管井数量， 口； Q 基坑涌水量，827m3/d； q 管井单井出水量， 70m3/d； 所需管井数量： n=13口。布井时根据场地条件、抽水影响因素等情况可适当加密。3
6、.2.3. 管井埋置深度管井最小埋置深度计算：H=H1+h+L*/2+H2+H3式中 H1基底埋深(m)，取10m； h基坑底面至降水曲线最高点的安全距离（m）,取3m； L双排管井降水的井排间距（m），取0m； 降水曲线坡度，取1/5； H2降水井过滤器工作部分长度（m），取2米； H3沉砂管长度（m）,取1m; 代入算式，得最小管井埋置深度为16米，为确保降水效果，成井时可施工17米,电梯基坑中的降水井施工20米。3.2.4. 抽水设备选用单井每天出水量为70 m3/d。潜水泵选型要求泵流量3-5m3/h，泵的总扬程不少于30米，抽水设备每井一套，另外预留4套备用。抽水泵配备减压启动箱和水
7、位调节自动开关。当抽水泵由于某种原因发生缺相、过载、欠压、堵转时，减压启动箱能及时切断电源，有效避免电动机的销毁，可有效确保和延长水泵的使用寿命。水位调节自动开关能根据井内水位变化及时开启或闭合水泵电路，保证降水效果。3.2.5. 管井平面布置及场地排水设施3.3.6.1 降水井平面布置结合场地条件，布井时外围每栋主楼降水井环设13口降水井，成井间距8米，在电梯基坑中间补做14号辅降水井，用于基坑内第4b粉土层含水的快速疏干，兼用于水位观测（见降水平面布置图）。3.3.6.3 场地配套防排水设施在基坑南侧砌筑主排水沟引入市政污水管道，沟底宽0.6米，深不少于0.5米，为控制边沟流水的下渗，边沟
8、用M10号水泥砂浆抹面平整，沟底留有0.2%的西向排水纵坡。各主楼降水井外侧浇筑环向排水暗沟，沟底按预设水流流向设0.2%排水纵坡，水沟用水泥盖板遮盖。在基坑南侧护坡坡脚处设一集水池，基坑内抽水经环向排水暗沟进入集水池后，由污水泵抽排到主排水沟。主排水沟的水经过沉淀池后流入市政污水管道。4 降水管井施工4.1. 降水井管井结构井口：井口设置护圈，遮盖盖板，以防止地表污水、杂物混入井内。 井壁管：井壁管均采用无砂混凝土管，井壁管的内径为280mm。过滤器（滤水管）：无砂混凝土管管壁透水性良好，沿井深通长埋设，可用作过滤器。沉淀管：沉淀管长度为1.50m，底口封死。填砾料（砾砂）：下部井管外侧用洁
9、净石英砂填充作为过滤层。井滤料从井口四周均匀回填，防止将井管挤偏。 填粘性土封孔：为防止地面污水的渗入及确保降水效果，在砾料的围填面以上必须采用优质粘土围填至地表并夯实，并做好井口管外的封闭工作。4.2. 成井施工成孔施工机械设备选用SW160型工程钻机及其配套设备。采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管、围填填砾、粘性土等成井工艺。其工艺流程如下：一、测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍或受到施工条件的影响现场可做适当调整。二、埋设护口管：因井口上部有回填土，考虑埋设护筒，护口管底口应插入原状土层中，管外应用粘性土填实封严，护口管上部应高出地面
10、0.30m。三、安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一垂线。四、钻进成孔：开孔孔径为600mm，一径到底，钻孔施工达到设计深度时，宜多钻0.30.5m。做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知技术人员，并对成井深度进行及时调整，确保井管壁的安放位置能够有效的进水。钻进开孔时应吊紧大钩钢丝绳，轻压慢转，钻进过程中要确保钻机的水平，以保证钻孔的垂直度，钻进过程中形成的浆水护壁不另加膨润土调浆。当提升钻具或停工时，始终保持孔内充满浆水，以防止孔壁坍塌。五、清孔换浆：下井管前的清孔换浆工作是保证成井质量的关键工序。钻
11、进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔，清除孔内杂物，同时将孔内的泥浆比重逐步调至接近1.05，孔底沉淤小于30cm，返出的泥浆内不含泥块为止。清孔换浆是成井质量得以保证的关键，它将直接影响成井质量，因此施工时清孔换浆工作没有达到规定的要求绝不允许进入下一道工序的施工。六、下井管：井管进场后，应检查过滤器的圆孔是否符合设计要求。下管前必须测量孔深，孔深符合设计要求后，开始下井管，井管下放要垂直、牢固，下到设计深度后，井口固定居中。下井管过程应连续进行，不得中途停止。七、填砾料：填砾料前应用测绳测量井管内外的深度，两者的差值不应超过沉淀管的长度。填砾料过程中应随填随测砾料的
