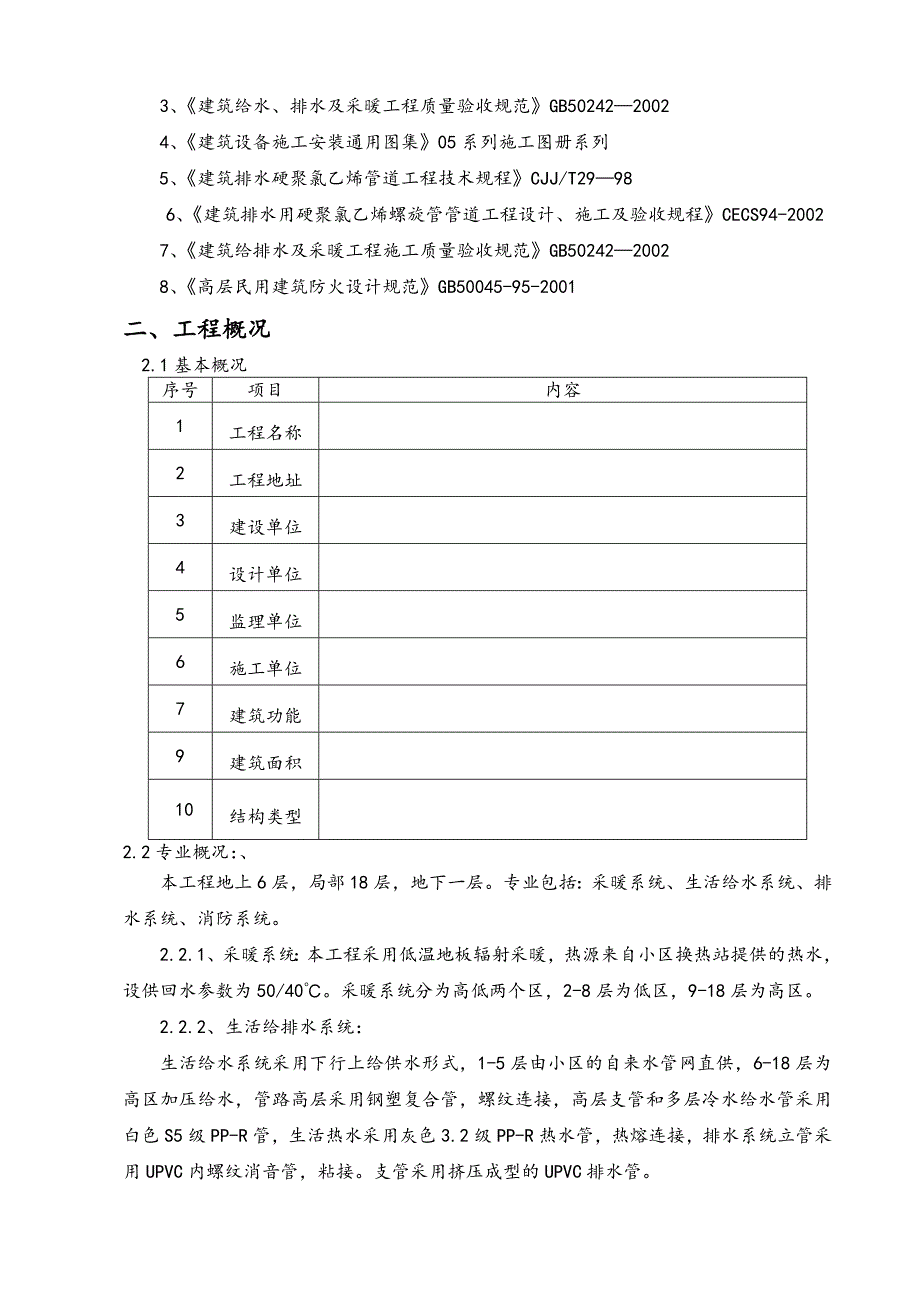

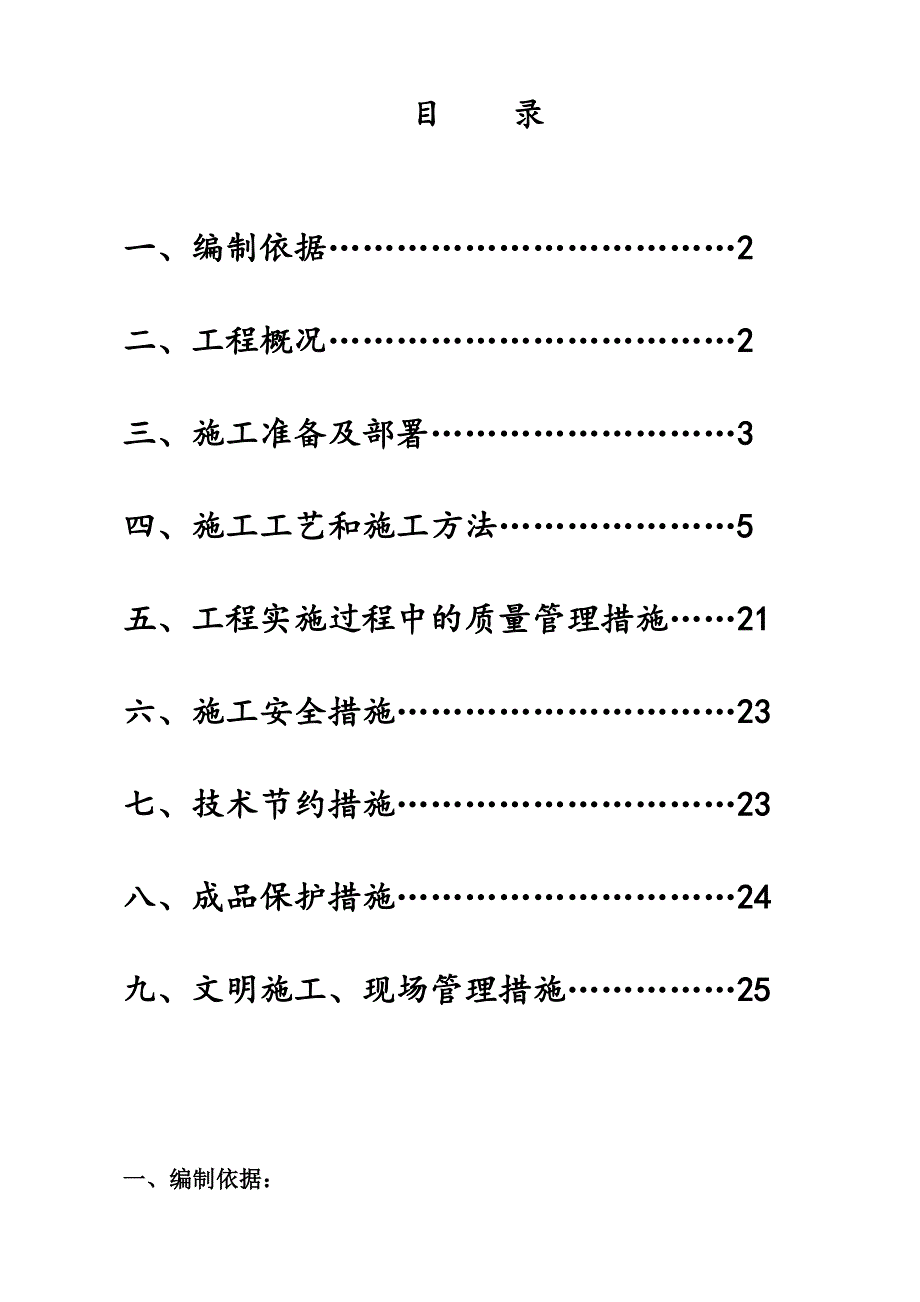

1、目 录一、编制依据2二、工程概况2三、施工准备及部署3四、施工工艺和施工方法5五、工程实施过程中的质量管理措施21六、施工安全措施23七、技术节约措施23八、成品保护措施24九、文明施工、现场管理措施25一、编制依据：3、建筑给水、排水及采暖工程质量验收规范GB5024220024、建筑设备施工安装通用图集05系列施工图册系列5、建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29986、建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程CECS94-20027、建筑给排水及采暖工程施工质量验收规范GB502422002 8、高层民用建筑防火设计规范GB50045-95-2001二、工程概况2
2、.1基本概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6施工单位7建筑功能9建筑面积10结构类型2.2专业概况：、本工程地上6层，局部18层，地下一层。专业包括：采暖系统、生活给水系统、排水系统、消防系统。2.2.1、采暖系统：本工程采用低温地板辐射采暖，热源来自小区换热站提供的热水，设供回水参数为50/40。采暖系统分为高低两个区，2-8层为低区，9-18层为高区。2.2.2、生活给排水系统：生活给水系统采用下行上给供水形式，1-5层由小区的自来水管网直供，6-18层为高区加压给水，管路高层采用钢塑复合管，螺纹连接，高层支管和多层冷水给水管采用白色S5级PP-R管，生活热

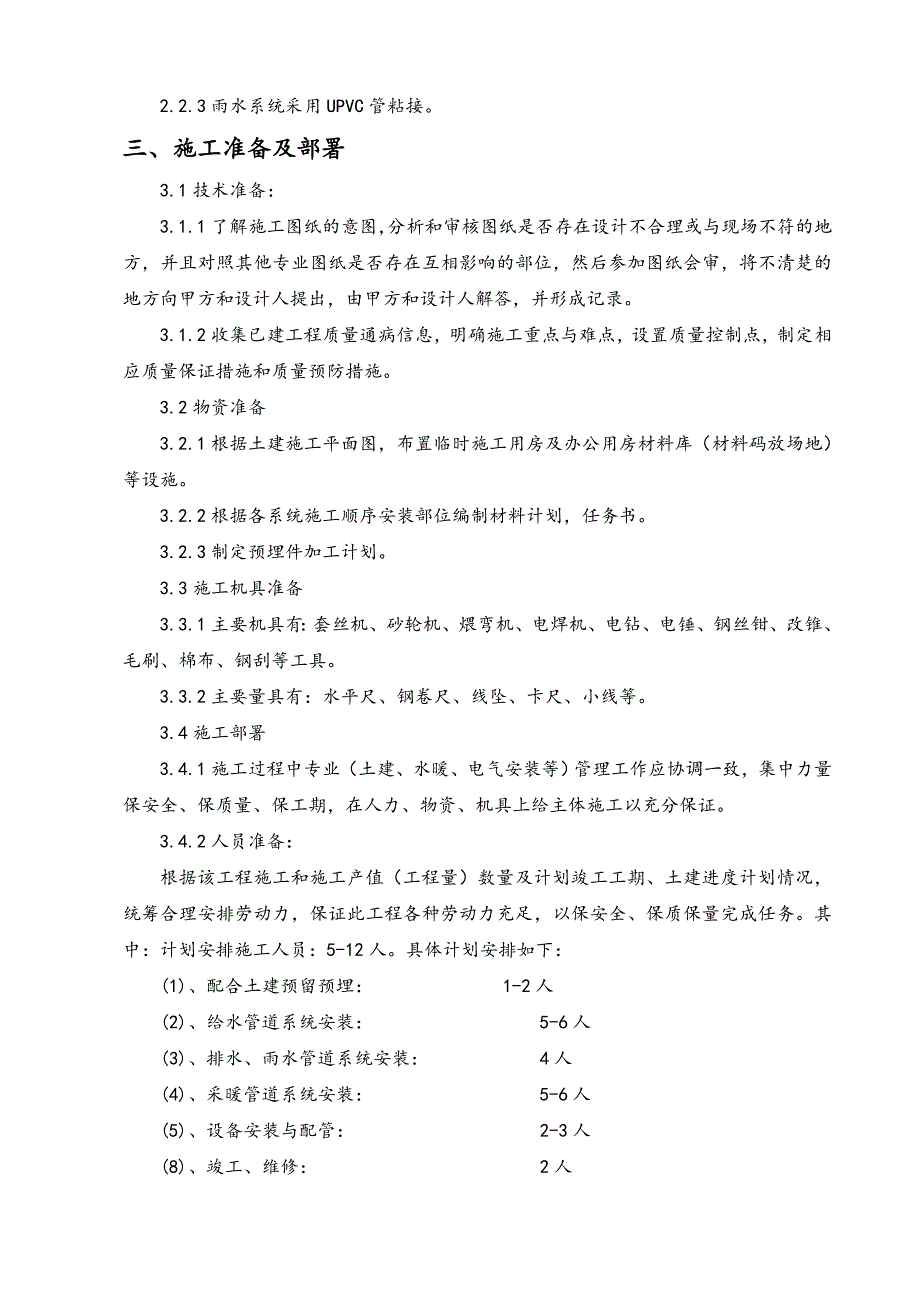

3、水采用灰色3.2级PP-R热水管，热熔连接，排水系统立管采用UPVC内螺纹消音管，粘接。支管采用挤压成型的UPVC排水管。2.2.3雨水系统采用UPVC管粘接。三、施工准备及部署3.1技术准备：3.1.1了解施工图纸的意图，分析和审核图纸是否存在设计不合理或与现场不符的地方，并且对照其他专业图纸是否存在互相影响的部位，然后参加图纸会审，将不清楚的地方向甲方和设计人提出，由甲方和设计人解答，并形成记录。3.1.2收集已建工程质量通病信息，明确施工重点与难点，设置质量控制点，制定相应质量保证措施和质量预防措施。3.2物资准备3.2.1根据土建施工平面图，布置临时施工用房及办公用房材料库（材料码放场
4、地）等设施。3.2.2根据各系统施工顺序安装部位编制材料计划，任务书。3.2.3制定预埋件加工计划。3.3施工机具准备3.3.1主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、钢丝钳、改锥、毛刷、棉布、钢刮等工具。3.3.2主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。3.4施工部署3.4.1施工过程中专业（土建、水暖、电气安装等）管理工作应协调一致，集中力量保安全、保质量、保工期，在人力、物资、机具上给主体施工以充分保证。3.4.2人员准备：根据该工程施工和施工产值（工程量）数量及计划竣工工期、土建进度计划情况，统筹合理安排劳动力，保证此工程各种劳动力充足，以保安全、保质保量完成任
5、务。其中：计划安排施工人员：5-12人。具体计划安排如下：(1)、配合土建预留预埋： 1-2人(2)、给水管道系统安装： 5-6人(3)、排水、雨水管道系统安装： 4人(4)、采暖管道系统安装： 5-6人(5)、设备安装与配管： 2-3人(8)、竣工、维修： 2人具体人员数量和时间的确定，只能根据施工部位的实际情况和土建施工进度情况，进行具体安排，人员可以采用穿插形式增减人员进行安排。上面只是初步计划安排。3.4.3材料机具的准备，主要由负责该工程的工长按工程的安装特点、部位和难度，及时提供材料计划和所用的机械工具计划，材料部门按计划供料和调配或购买机械工具。确保该工程施工顺利进行，减少工人的
6、劳动强度，提高工作效率。3.5施工配合3.5.1水暖与建设单位，监理及设计配合。3.5.1.1图纸资料由甲方按规定数量及时供应，与设计有关事宜应由甲方协调。3.5.2水暖与土建的配合：3.5.2.1预留、预埋的配合：施工初期预留、预埋工作较多，预留人员按施工图纸进行预留、预埋，预留过程中不得随意损伤结构主筋，与土建结构有矛盾处应与土建协商处理。3.5.2.2卫生间施工配合：在土建主体结构施工时，配合安装留孔，安装时水暖专业应校对土建地面标高平面位置，安装好管道，安装好配件及地漏后，与土建办理交接检后交于土建再作地坪（土建施工不得损坏已安装好的管道）。 3.5.2.3设备基础及预留孔：砼基础须待
7、设备到货核实尺寸后方可施工，未达强度70%不得安装设备，设备安装前应将砼表面及地脚螺栓孔洞内的泥渣清除干净，埋入地脚螺栓后，100#水泥砂浆浇灌和抹面。 3.5.2.4成品保护：水暖施工应尽量不在土建结构墙，楼板上打洞，因特殊原因必须打洞，应与土建协商，确定位置及孔洞大小，水暖施工中应注意对墙面、地面、吊顶的保护，避免污染，土建施工人员不得随意挪动已安装好的管道、及阀门，未交工的厕所不得使用，不得随意取走预埋管道口的管堵。3.5.5各工种之间的配合：3.5.5.1设备安装与管道配合：设备到货后尽快就位，为管道安装创造条件。3.5.5.2隔热保温施工：待管道安装完试压合格后刷防锈漆再进行保温施工
8、。3.5.5.3油漆施工：各种管道，支架装好前先刷底漆，待交工前再刷面漆。四、施工工艺和施工方法4.1、预留套管、预留洞、预埋件工艺流程：制作模具和埋件放线、标记安装模具、下埋件防腐复核检查4.1.1、预留套管配合土建预留各种型号和各部位套管时，首先要了解墙体，梁柱的厚度和正负零线，然后根据规范要求加工套管。预留时，应在土建扎好的钢筋未调整和未配模板之前，将加工好的套管按图纸标注的坐标、标高、数量进行预留。套管绑扎好要牢固，位置、标高、数量要准确，特别是地下部分套管，在土建调整钢筋和配模板时要派专人负责，防止错位。在浇混凝土前，再重新检查套管，清点套管数量，防止漏掉。浇混凝土时，再派专人配合土
9、建。4.1.2、预留洞配合土建预留楼板洞时要了解楼板的厚度及正负零线，然后派专人根据土建的部位进行预留。预留洞时，根据图纸的坐标、标高在土建配楼板的模板时，在模板上作好标志，在土建绑筋时配合土建预留，预留要采用加工模具，模具放置要防止错位，待混凝土达到一定强度时，再将预留孔洞的模具取出保管好，待下次预留时使用。4.1.3、预埋件：按设计图纸将管道及设备的位置、标高尺寸测定，然后在模板上作好标记，将预埋铁件在绑扎钢筋前按标记固定牢，在土建浇筑混凝土之时应有专人配合核对，看管好埋件以免移位。4.2、给水系统工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道防腐保温管道冲洗通水4.2.1
10、生活给水系统为PP-R管，热熔连接。4.2.2安装顺序：先地下后地上，先干管后立支管。4.2.4管道敷设坐标、标高严格按图纸和施工图册施工。4.2.7立管垂直度每米不允许超过2mm。4.2.8同型号、同规格、同品牌的管材阀门及其它主材必须按10%的抽查做严密性实验，在主干管上的控制阀门必须全部进行试验。4.2.9管道安装时必须按不同的管径和要求设置管卡或吊架，位置应准确，埋设要平整。管卡与管道接触应紧密，但不得损伤管道表面。4.2.10变径采用大小头,变径处不应超过分支点200mm，甩口位置严格按图纸及规范要求预留。4.2.11穿越外墙的管道安装刚性防水套管。4.2.12水压试验：室内给水管道
11、应分区进行压力试验，压力不得小于0.6MPa，压力升到试验压力后观察10min表压不下降，然后降至工作压力，做外观检查，不渗不漏为合格。4.2.13管道冲洗：系统全部安装完毕按有关规定进行冲洗，出口水色与入口目测一致为合格。4.2.14给水水平管应有25的坡度坡向泄水装置。4.2.15 PPR管的安装工艺4.2.15.1一般要求4.2.15.1.1管道在安装施工前，应具备下列条件：A、施工图纸及其它技术文件齐全，且已进行图纸核技术交底，满足施工要求；B、施工方案、施工技术、材料机具供应等能保证正常施工；C、施工人员应经过建筑给水聚丙烯管道安装的技术培训。4.2.15.1.2提供的管材和管件应符
12、合设计规定，并附有产品说明书和质量合格证书。4.2.15.1.3不得使用有损坏迹象的材料。如发现管道质量有异常，应在使用前进行技术鉴定或复检。4.2.15.1.4管道系统安装过程中的开口处应及时封堵。4.2.15.1.5施工安装时应复核冷、热水管压力等级和使用场合。管道标记应面向外侧，处于显眼位置。4.2.15.1.6搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。4.2.15.1.7管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1m。4.2.15.1.8管材应水平堆放在平整的地上，应避免弯曲管材，堆
13、置高度不得超过1.5m，管件应逐层堆码，不宜叠得过高。4.2.15.2管道敷设安装：4.2.15.2.1管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De+20mm，宽度De+40-60mm。凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥砂浆填补密实。4.2.15.2.2管道暗敷在地坪面层内，应按设计图纸位置进行。如现场施工有更改，应有图示记录。4.2.15.2.3管道安装时不得有轴向扭曲，穿墙或穿楼板时不宜强制校正。给水PPR管与其它金属管道平行敷设时应有一定的保护距离，净距离不宜小于100mm，且PPR管宜在金属管道的内侧。4.
14、2.15.2.4直埋在地坪面层以及墙体内的管道。应在隐蔽前做好试压和隐蔽工程的验收记录工作。4.2.15.2.5建筑物埋地引入管和室内埋地管敷设要求如下：A、室内地坪0.00以下管道铺设宜分两段进行。先进行地坪0.00以下基础墙外壁段的铺设，待土建施工结束后。再进行户外连接管的铺设。B、室内地坪以下管道铺设应在土建工程回填土夯实以后。重新开挖进行。严禁在回填土之前或未经夯实的土层中铺设。C、管道出地坪处应设置护管。其高度应高出地坪100mm。D管道在穿墙时，应设置金属套管，套管与基础墙预留孔上方的净空高度，若设计无特殊规定时不应小于100mm。4.2.15.2.6建筑给水PPR管道在低温（5以下）时存在一定脆性。在冬季施工时要特别小心。切割管材时要使用锋利刀具缓慢切割。对已安装的管道不能重压敲击。必要时对容易受外力的部位覆盖保护物冬季运输的管材在使用前。端部易撞击处应切掉4-5cm。4.2.15.2.7加热熔接应按下列步骤进行A、热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。B、切割管材必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用锋利的钢锯，但切割后管材断面应去除毛边和毛刺。C、管材与管件连接端面必须清洁、干燥、无油。D、用卡尺和合适的笔在管端测量并标绘出热熔深度；热熔深度应符合下表：E、熔接弯头或三通时，按设计图纸要
