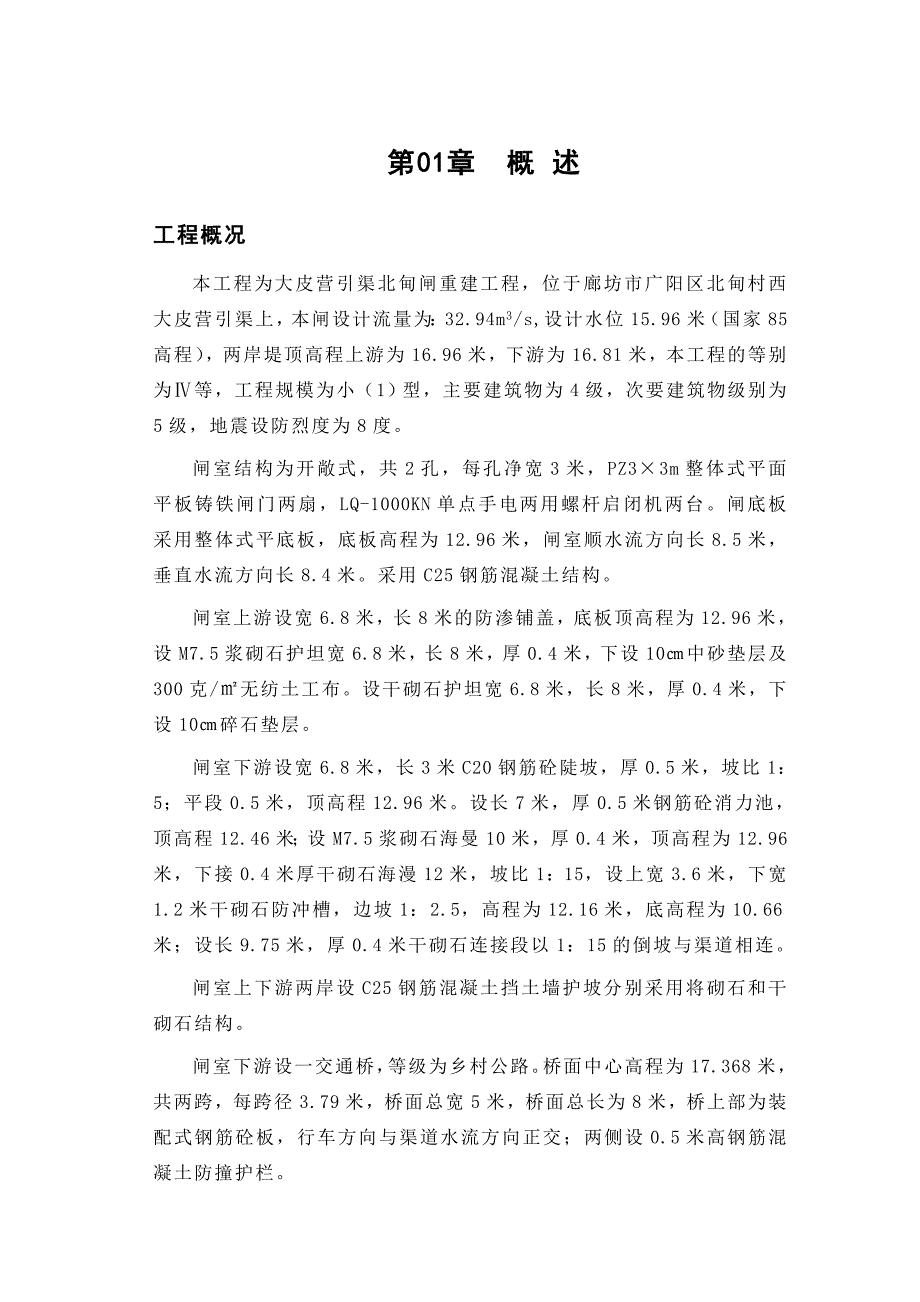

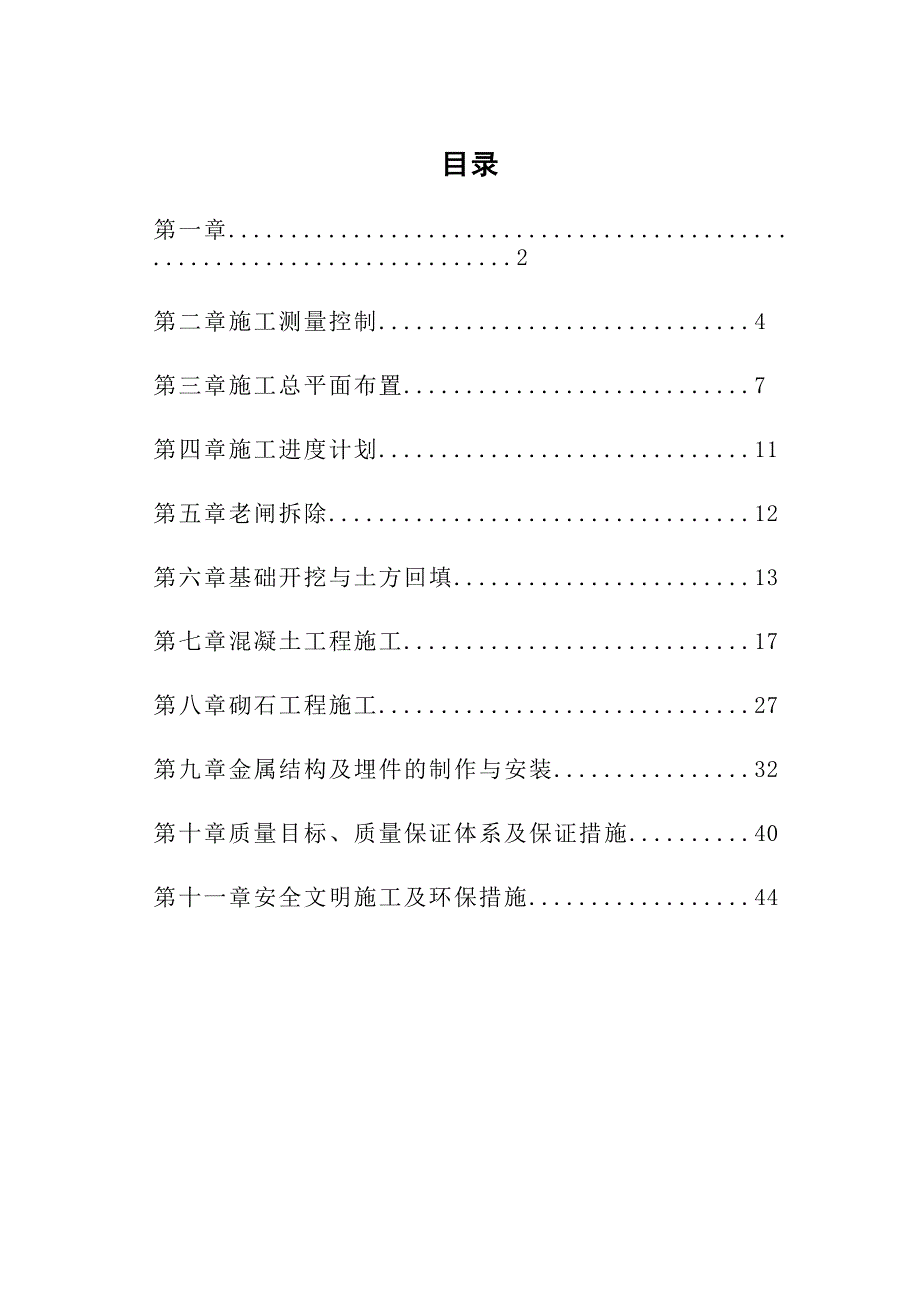

1、目录第一章 .2第二章 施工测量控制.4第三章 施工总平面布置.7第四章 施工进度计划.11第五章 老闸拆除.12第六章 基础开挖与土方回填.13第七章 混凝土工程施工.17第八章 砌石工程施工.27第九章 金属结构及埋件的制作与安装.32第十章 质量目标、质量保证体系及保证措施.40第十一章 安全文明施工及环保措施.44第01章 概 述工程概况本工程为大皮营引渠北甸闸重建工程，位于廊坊市广阳区北甸村西大皮营引渠上，本闸设计流量为：32.94m3/s,设计水位15.96米（国家85高程），两岸堤顶高程上游为16.96米，下游为16.81米，本工程的等别为等，工程规模为小（1）型，主要建筑物为4
2、级，次要建筑物级别为5级，地震设防烈度为8度。闸室结构为开敞式，共2孔，每孔净宽3米，PZ33m整体式平面平板铸铁闸门两扇，LQ-1000KN单点手电两用螺杆启闭机两台。闸底板采用整体式平底板，底板高程为12.96米，闸室顺水流方向长8.5米，垂直水流方向长8.4米。采用C25钢筋混凝土结构。闸室上游设宽6.8米，长8米的防渗铺盖，底板顶高程为12.96米，设M7.5浆砌石护坦宽6.8米，长8米，厚0.4米，下设10中砂垫层及300克/无纺土工布。设干砌石护坦宽6.8米，长8米，厚0.4米，下设10碎石垫层。闸室下游设宽6.8米，长3米C20钢筋砼陡坡，厚0.5米，坡比1：5；平段0.5米，顶
3、高程12.96米。设长7米，厚0.5米钢筋砼消力池，顶高程12.46米；设M7.5浆砌石海曼10米，厚0.4米，顶高程为12.96米，下接0.4米厚干砌石海漫12米，坡比1：15，设上宽3.6米，下宽1.2米干砌石防冲槽，边坡1：2.5，高程为12.16米，底高程为10.66米；设长9.75米，厚0.4米干砌石连接段以1：15的倒坡与渠道相连。闸室上下游两岸设C25钢筋混凝土挡土墙护坡分别采用将砌石和干砌石结构。闸室下游设一交通桥，等级为乡村公路。桥面中心高程为17.368米，共两跨，每跨径3.79米，桥面总宽5米，桥面总长为8米，桥上部为装配式钢筋砼板，行车方向与渠道水流方向正交；两侧设0.

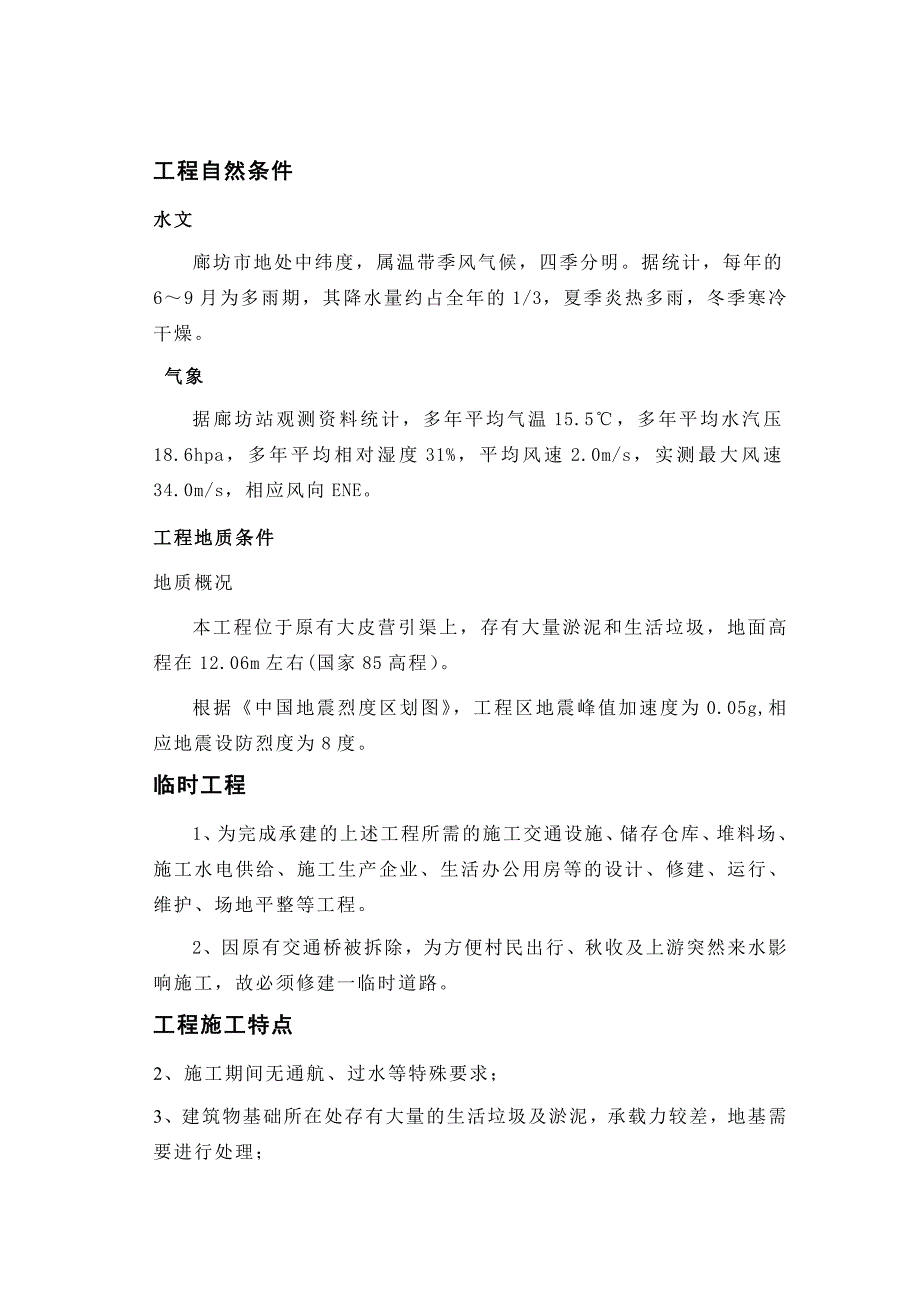

4、5米高钢筋混凝土防撞护栏。工程自然条件水文廊坊市地处中纬度，属温带季风气候，四季分明。据统计，每年的69月为多雨期，其降水量约占全年的1/3，夏季炎热多雨，冬季寒冷干燥。 气象据廊坊站观测资料统计，多年平均气温15.5，多年平均水汽压18.6hpa，多年平均相对湿度31%，平均风速2.0m/s，实测最大风速34.0m/s，相应风向ENE。工程地质条件地质概况本工程位于原有大皮营引渠上，存有大量淤泥和生活垃圾，地面高程在12.06m左右(国家85高程）。根据中国地震烈度区划图，工程区地震峰值加速度为0.05g,相应地震设防烈度为8度。临时工程1、为完成承建的上述工程所需的施工交通设施、储存仓库、
5、堆料场、施工水电供给、施工生产企业、生活办公用房等的设计、修建、运行、维护、场地平整等工程。2、因原有交通桥被拆除，为方便村民出行、秋收及上游突然来水影响施工，故必须修建一临时道路。工程施工特点2、施工期间无通航、过水等特殊要求；3、建筑物基础所在处存有大量的生活垃圾及淤泥，承载力较差，地基需要进行处理；4、施工场地狭小，人流、车流较大，施工对内对外交通不变；施工组织设计遵循的原则针对本工程施工特点，编制本施工组织设计，编制遵循的原则是：保证工程施工质量；保证控制节点工期按时完成；保证工程安全文明施工；采用先进技术、先进工艺；配备精良装备，选派有经验的管理人员与专业施工队伍；实行科学管理；执行
6、招标文件所规定的合同条款，技术条件；充分发挥我公司多年来积累的施工经验，力争圆满完成该工程建设，为廊坊市的水利及环保做出我们的贡献，造福当地百姓。建筑材料与水电供应条件建筑材料工程所需水泥、钢材、模板、钢管、卡扣、中砂、块石等均向市场采购，混凝土采用商品砼；供水生产用水借用附近养殖场水井解决，生活用水由村供水网管解决。供电因本工程规模较小，无大型机械设备长期使用，故施工用电直接接入村供电网，安装电表，用电自付，但我方配置不少于120KW柴油发电机组一套，作为自备电源。第2章 施工测量控制执行规范及技术要求1.水利水电工程施工测量规范（SL52-93）2.国家一、二等水准测量规范（GB12897
7、-91）3.国家三角测量和精密导线测量规范4.水位观测标准 GBJ138-935.设计、监理部门的其它技术要求施工测量控制网本施工控制网布设为三维网，按等平面、高程测设。布点以满足水闸、挡土墙、渠系施工为重点，全网整体平差。平面控制网平面控制网设计为边角网，测边、测角仪器匹配。控制点图上设计选点，经实地踏勘后确定。拟定控制网点及作用如下：根据水闸施工测量特点，确保水闸轴线始终保持一致，关键控制网点以轴线点为核心。控制点拟定在水闸轴线左、右两端各选一点，控制点将通过精密放样强制位于轴线上。水闸的上下游左右岸各布置一点，主要作为上下游翼墙、渠系施工放样、前期原始地形测量等 。 控制网点布设为具有强
8、制归心装置的混凝土观测墩，观测墩采用桩基形式，防止变形。控制点设立保护装置，防止误撞破坏。控制点发现位移迹象，查明原因进行复测。一般在大开挖结束后全网复测一次。选取水闸轴线附近的勘测点或高级点作为平面控制网的起算点。选取的起算点须经校核，确认无误后使用。高程控制网根据提供水准基准情况，拟组成水准、三角高程混合网。将水准网点与平面控制点联测，将平面控制网布设成三维网，用等三角高程替代三等水准。施工控制网测设严格按规范执行。控制网采用计算机全网整体严密平差。施工控制网技术设计报经监理工程师批准后执行。控制测量成果报经监理工程师批准后使用。施工放样测量放样贯穿整个施工过程，施工放样所采用测量点均以首
9、级控制网点为基础，原则上直接采用首级控制点进行放样。挡潮闸的施工放样是施工测量工作的重点。水闸施工放样一般分二步：首先全站仪设站首级控制点，在需放样的施工仓面作测站点，测站点经内业设计计算，然后放样立模点。施工放样数据通过计算机编程计算。所有放样资料应有二人以上独立计算复核。工程施工开始须对所涉及施工区域地形资料进行测绘，提供用于设计、结算、竣工等用途的地形图、断面图。采用自动化成图技术绘制地形图、断面图。整个原始地形测量在监理工程师监督下进行或共同测量。施工过程测量质量措施计划(1) 严格执行规范、本标所涉测量精度要求。(2) 测量人员均持测绘工作证上岗；测量仪器均检定合格，并定期送检。(3
10、) 对监理人提供的测量点数据和资料，会同监理人校测其精度，确保所提供资料准确无误。(4) 分阶段上报质量措施计划。施工过程测量措施计划内容包括：平面、高程控制点布置图；控制点大地、工程坐标表；放样数据计算及点位精度估算；放样程序、技术措施及要求；数据记录及资料整理制度；测量人员、设备配置情况；仪器检定证书；质量控制及验收措施等。上报措施均报监理工程师批准同意后实施。人员、设备配置水闸施工对测量精度要求较高，将配备较先进的测量设备，精干、经验丰富专职测量人员。人员组织：拟由一个作业组承担本工程测量任务，总测量人员3名，其中工程师1名，技术员、助工2名。测量设备配置： J2型经纬仪一台，DS1型水
11、准仪一台，其它相关测量仪器。第3章 施工总平面布置施工布置原则该工程主要有闸室工程、闸室连接段工程、翼墙工程江堤工程、基础处理、金属结构、机电设备制造安装等工程。根据工程特点，施工临设采用就近与集中布置。生活、生产临时设施按标化工地的要求进行规划，做到高标准、高起点。施工布置的原则为：施工临设的布置严格控制在甲方划定的区域内；遵循有利于生产，方便生活，快速安全、经济可靠、易于管理的原则，生产与生活临设尽可能结合布置，减少相互干扰，减小生活福利建筑面积，尽量提高机械化程度，减少施工高峰出工人数，所有设施符合国家有关安全、防火、卫生和环保等要求；生产临设结合场内道路布置，便于材料运输和方便施工作业
12、的开展；砂石料集中堆存。办公场地做好施工期环境绿化施工场地安全文明施工。根据以上原则，本标工程施工临设的布置主要分为：施工临时道路、骨料储存、钢筋加工区、木工加工区、预制桥板区、工具仓库、水泥库、石料堆放场、临时道路与截流工程、生活、办公设施、临电、临水等。施工布置详见总平面布置图。施工运输交通 根据本工程的特点，施工运输道路主要以原有道路为主，在将原有交通桥拆除后，修建一条临时道路。生活办公设施布置生活办公设施包括办公室、职工宿舍、食堂卫生设施等。因施工场地狭小，故全部租用民房。生产、生活用水、用电及通讯生产用水1、整个施工区域生产用水由附近养殖场一口300mm，深30m水井提供。在搅拌机附
13、近修建一个水池，用4潜水泵抽水，用50、25软管接到各用水点，供各施工用水。生活用水生活、办公用水由村自来水管网提供。 施工临时用电布设施工用电主要设备有以下种类现场施工机械如搅拌机、水泵、振捣器、电焊机、钢筋加工机械、木工加工机械等；施工现场临时用电设计 根据施工现场临时用电安全技术规范规定，该工程施工用电采用TN-S系统，配电系统采用“三级配电，两级保护”，末级开关箱必须装设漏电保护器（动作电流30mA或15mA，动作时间0.1秒）。建筑工程临时供电包括动力用电与照明用电两种，在计算用电量时，考虑下列几点。1.全工地使用的电动机械设备、电气工具和照明的用电量。2.施工总进度计划中，施工高峰
14、阶段同时用电的机械设备最高数量。3.各种电动机械设备在工作中的利用情况。4.总用电量计算公式及计算P=1.051.10（K1P1/Cos+ K2P3+ K4P4）式中P供电设备总需要容量（KW）P1电动机额定功率（KW）P2加工厂额定容量（KW）P3电焊机额定容量（KW）P4室外照明容量（KW）P5室内照明容量（KW）Cos电动机的平均功率因素（在施工现场最高为0.750.78，一般为0.650.75）K1、K2、K3、K4需要系数，参见表：用电名称数量需要系数备注K数值电动机310台1130台30台以上K10.70.60.50.5如施工中需用电热时，应将其用电量计算进去，为使计算接近实际式中各项用电，根据不同性质分别计算。加工厂动力设备电焊机310台10台以上K20.60.5P1=440.2K； P2=134.5KW； P3=94KW； P4=10KW；P5=24KWP总=1.10（0.6440.2/0.75+0.5134.50+0.794
