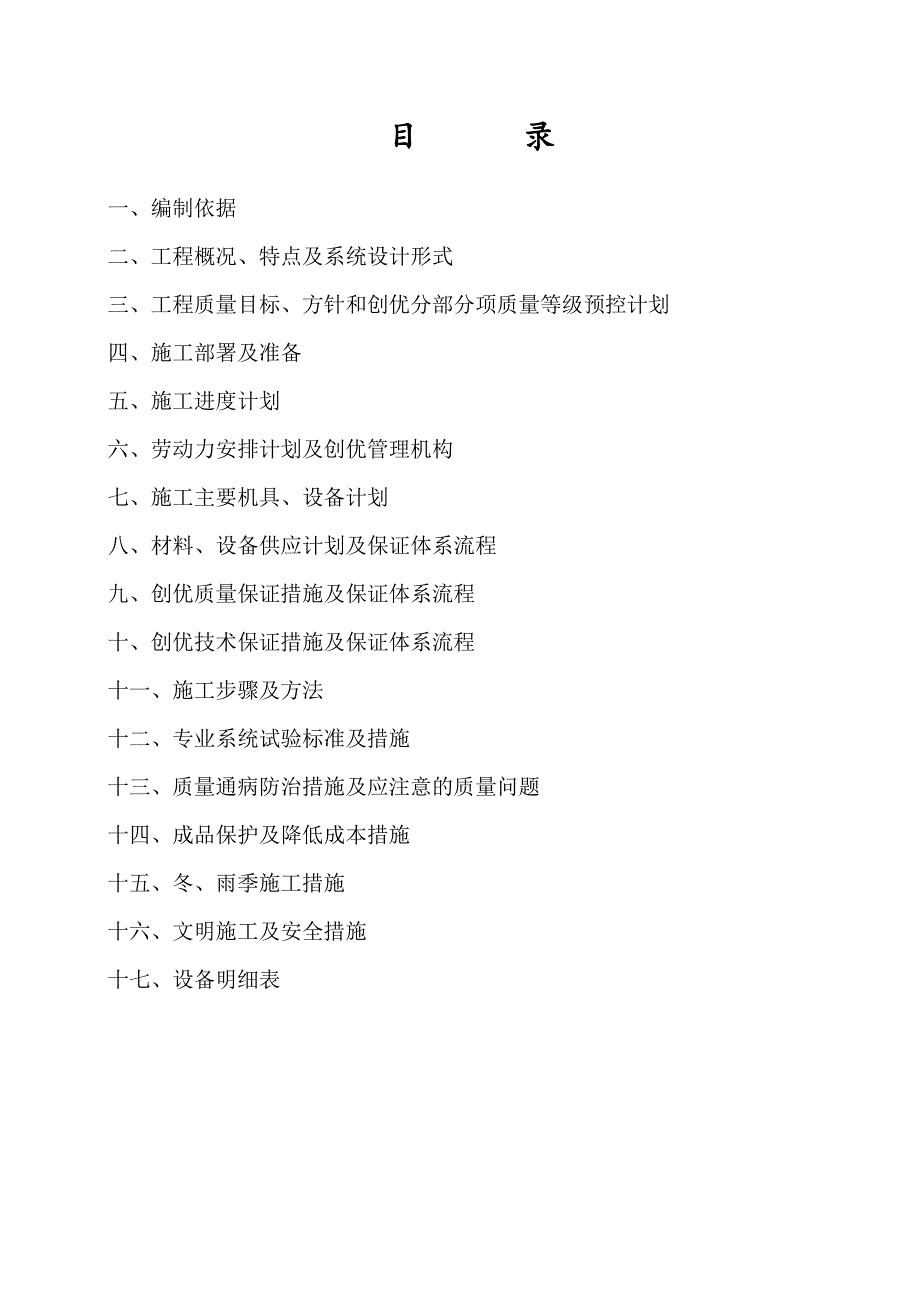

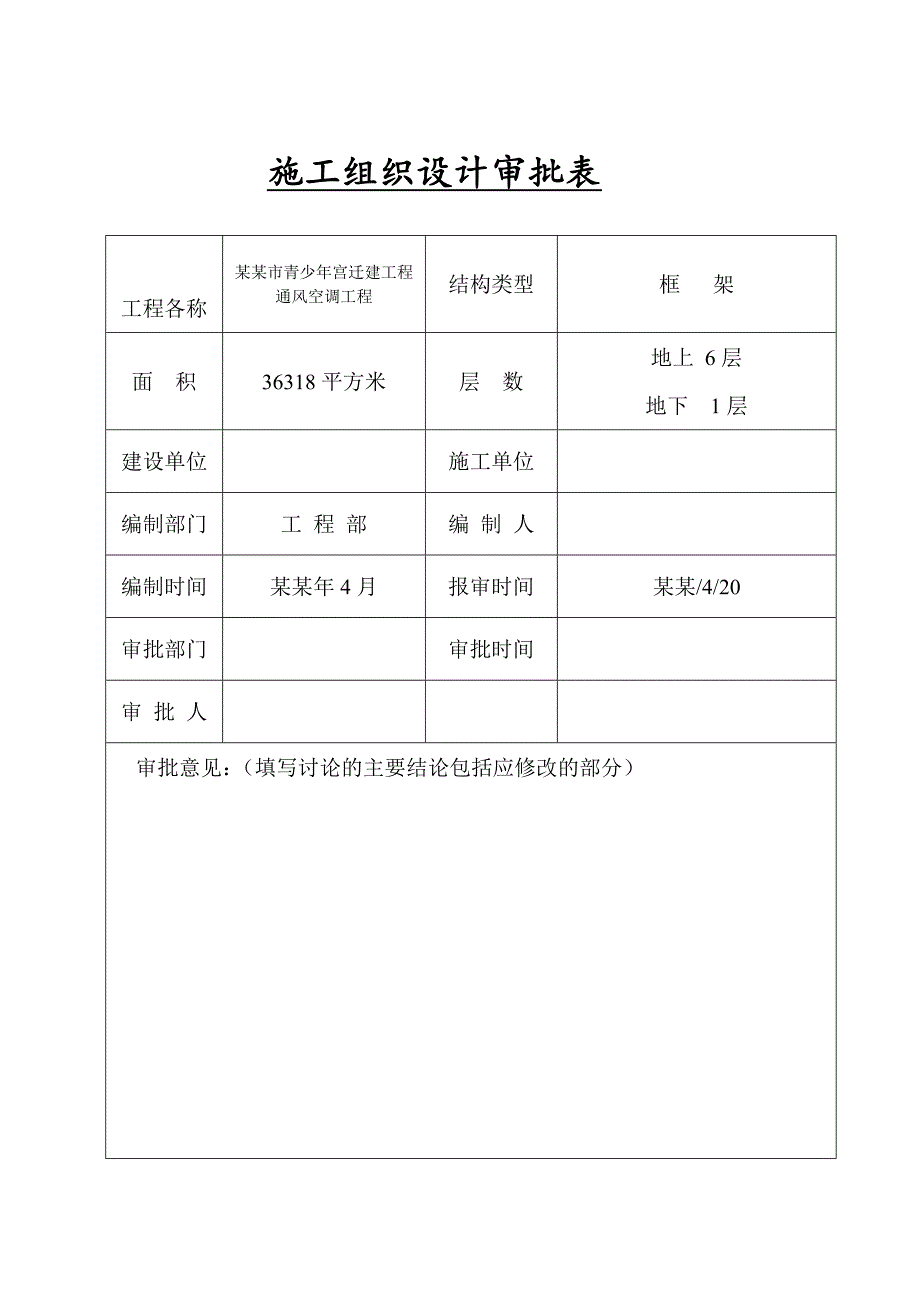

1、施工组织设计审批表工程各称某某市青少年宫迁建工程通风空调工程结构类型框 架面 积36318平方米层 数地上 6层地下 1层建设单位施工单位 编制部门工 程 部编 制 人编制时间某某年4月报审时间某某/4/20审批部门审批时间审 批 人审批意见：（填写讨论的主要结论包括应修改的部分）目 录一、编制依据二、工程概况、特点及系统设计形式三、工程质量目标、方针和创优分部分项质量等级预控计划四、施工部署及准备五、施工进度计划六、劳动力安排计划及创优管理机构七、施工主要机具、设备计划八、材料、设备供应计划及保证体系流程九、创优质量保证措施及保证体系流程十、创优技术保证措施及保证体系流程十一、施工步骤及方法

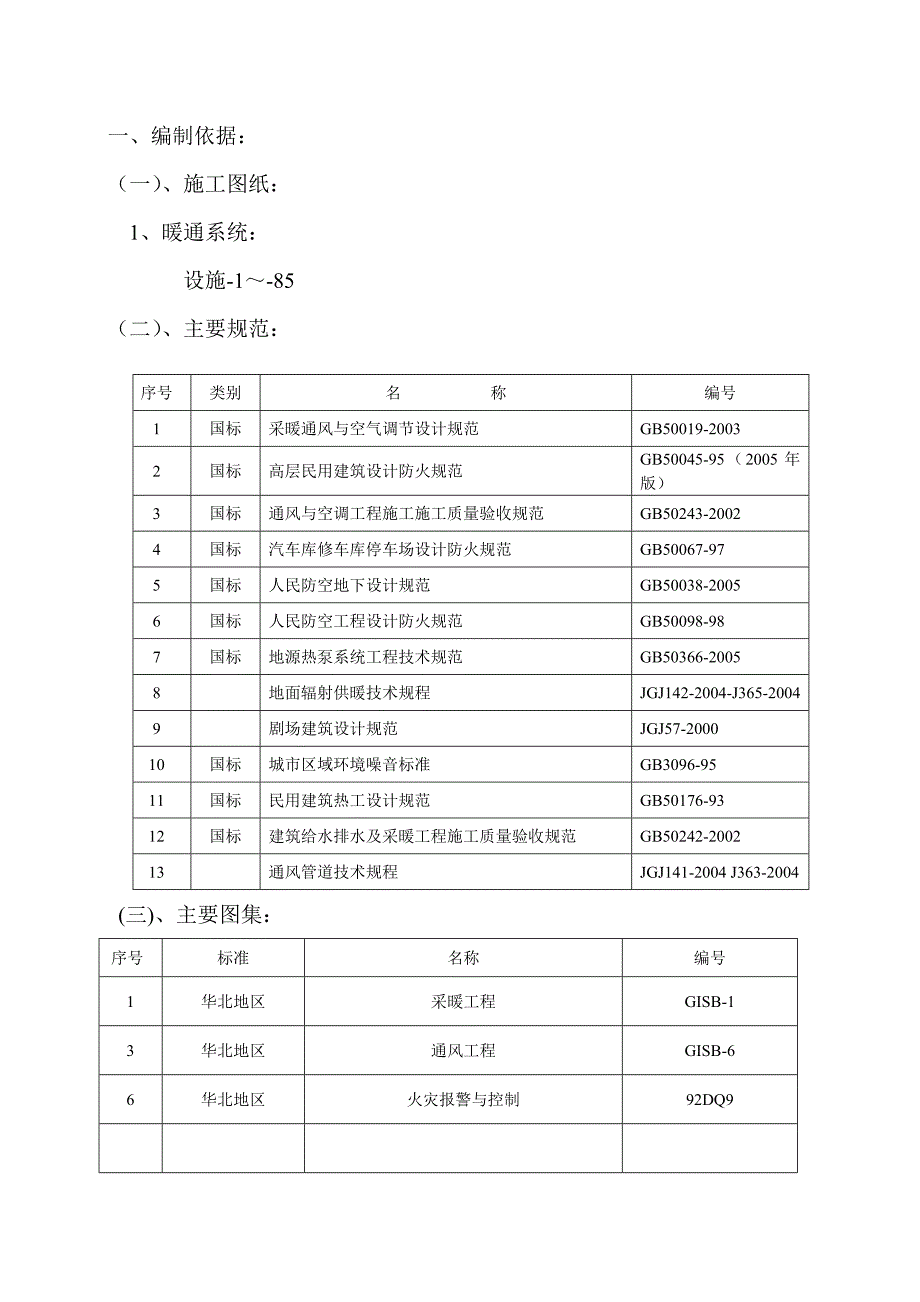

2、十二、专业系统试验标准及措施十三、质量通病防治措施及应注意的质量问题十四、成品保护及降低成本措施十五、冬、雨季施工措施十六、文明施工及安全措施十七、设备明细表一、编制依据：（一）、施工图纸：1、暖通系统： 设施-1-85（二）、主要规范：序号类别名 称编号1国标采暖通风与空气调节设计规范GB50019-20032国标高层民用建筑设计防火规范GB50045-95（2005年版）3国标通风与空调工程施工施工质量验收规范GB50243-20024国标汽车库修车库停车场设计防火规范GB50067-975国标人民防空地下设计规范GB50038-20056国标人民防空工程设计防火规范GB50098-987
3、国标地源热泵系统工程技术规范GB50366-20058地面辐射供暖技术规程JGJ142-2004-J365-20049剧场建筑设计规范JGJ57-200010国标城市区域环境噪音标准GB3096-9511国标民用建筑热工设计规范GB50176-9312国标建筑给水排水及采暖工程施工质量验收规范GB50242-200213通风管道技术规程JGJ141-2004 J363-2004 (三)、主要图集：处 序号标准名称编号1华北地区采暖工程GISB-13华北地区通风工程GISB-66华北地区火灾报警与控制92DQ9(四)、主要法规、标准1、执行“建设工程质量管理监督法规文件”所规定的法规。2、市质检
4、总站通知和94质检036、037文件有关规定。3、本企业施工工艺标准。二、工程概况、特点及系统设计形式（一）、工程简介：1、本建筑位于河北省某某市开发区，光明路东辅路与长虹路辅路交汇处。建筑面积约3.63万平方米，高约29.7M。为一类高程建筑。2、该建筑物为地上6层，局部地下1层。地上面积约为3.12万平方米，地下面积约为0.52万平方米。地上分东西两区，东区主要功能包括；小型超市、餐厅、会堂厅、教室、活动室、办公室等；西区主要功能包括；旅游管、戏水管、儿童乐园、各种运动馆、客房等。地下一层主要功能包括：地下车库（战时人防）、各种站房等辅助设备用房。 3、地下车库战时为甲类常六核六二等人员掩
5、蔽部。位于地下一层，平时为车库。人防面积约1989平方米，掩蔽面积约1393平方米掩蔽人数1393人。（二）、工程特点某某市青少年宫为一座综合性甲类建筑，某某市重点工程，从结构到设备的选型以及设备的安装；都提出了较高的标准。因此各施工班组要统筹安排、协调配合、优质高效地完成任务。（三）、系统设计形式1、冷热源设置及系统划分1、本建筑物空调冷、热源以及游泳池热源为地埋管式地源热泵系统加消防水池水蓄冷系统。地源热泵加水蓄能系统是一综合性系统，室外换热系统、蓄能系统、自控系统等的实施需结合站内系统统一考虑，甲方需委托具有相关资质和较好的实施经验的专业单位，对该综合性系统一并实施。被委托单位须结合站内
6、系统提供详细的室内、外系统安装详图，消防水池内壁绝热、防水、防护等详细做法，布水器的布置安装详图，制冷站成套自控系统等，并最终完成系统调试。2、水蓄冷采用部分负荷蓄冷，蓄冷量的确定原则是：最大限度的利用现有消防水池的容积，尽量减少主机容量和白天运行时间，减少室外地埋管数量，节省初投资。3、制冷站房位于东区地下一层，地下换热孔布置在建筑物的四周，地埋管钻孔机建筑物外围距离大于8米。各个地下换热空通过直埋管网汇聚后接入机房。4、制冷站房内主机设置：站内设三台主机。 1）带热回收型螺杆式地源热泵机组：Z-1机组，共2台。制冷量：1498KW/台，制热量：1576KW/台，回收热量：190KW/台。
7、制热时：水源进/出口水温为10/5，热水进出水温度为：40/45，热回收进出口温度：40/50，最高为50。 制冷时：冷冻水进出口温度为12/7，水源进/出口水温为25/30 蓄冷时：冷冻水进出口温度为9/4，水源进/出口水温为25/30 2）常规螺杆式地源热泵机组：Z-2机组，共1台。制冷量：293KW/台，制热量：313KW/台。 制热时：水源进/出口水温为10/5，热水进出水温度为：40/50，最高50。3）对于上述3台机组，制热时要求水源水温度范围10-20，制冷时要求水源水温度范围15-33。5、空调供冷供热方式1）冬季空调及底板采暖用热由2台地源热泵机组Z1提供。2）夏季供冷由2台
8、地源热泵机组Z1和水蓄冷系统提供。部分符合时段，充分利用低谷电价，夜间有一台机组蓄冷，白天由谁蓄冷系统供冷，当蓄冷量不足时，开启主机联合供冷。满负荷时段，夜间有一台机组蓄冷，白天由主机和水蓄冷系统联合供冷。6、游泳池供热1）夏季，游泳池热源利用2台带热回收型Z1机组回收的热量，免费取热。2）在过渡季和冬季，利用常规螺杆式地源热泵机组Z-2供热。7、水泵的设置1）空调侧设置4台循环水泵，三用一备，其中两台与主机一一对应，一台水泵与蓄冷系统对应，一台备用。 2）空调用地埋侧设置3台循环水泵，两用一备，其中两台与主机一一对应，一台备用。 3）蓄冷循环水泵设置两台，一用一备，与蓄冷主机一一对应。 4）
9、释放循环水泵设置两台，一用一备，与释能板式换热器对应。 5）游泳池用热泵机组的负荷侧设置两台循环水泵，一用一备，与主机相对应设置。 6）游泳池用热泵机组的地埋侧设置两台循环水泵，一用一备，与主机相对应设置。3、地板辐射采暖系统1、东区入口大厅、西区一层游泳馆、戏水馆、热身活动区、四层球类综合训练馆等处设计了低温底板辐射采暖的系统。供回水温度45/40。2、加热管线采用PB管，公称外径20mm，工作压力0.6Mpa，公称壁厚1.3mm,使用条件级别4级。采用聚苯乙烯泡沫塑料绝热层，厚度不小于30mm。4、空调风系统1、入口大厅，观众厅、主舞台、侧舞台、轮滑运动馆、儿童游乐园、球类综合训练馆、健身
10、馆等大空间区域采用纯空调系统。2、一般办公室、教室、各类活动室、宿营地客房、管理室、化妆室、更衣室及会议室等小空间区域采用两管制风机盘管加独立新风系统。3、微机房、计算机室、消防控制室、声光控制室、硅控室、电梯机房等小空间区域采用热泵式分体空调器或多联分体机。5、空调水系统1、本工程管道采用垂直异程、水平异程。2、空调冷热水系统供回水温差均为5，空调水系统为一级泵闭式循环系统定速定流量运行。3、组合式空气处理机、热回收空气处理机、风机盘管系统均采用两管制。加电动两通阀变量运行。根据东西区地板采暖等使用和运行管理要求，空调冷热水回水管路加手动平衡阀，保证各支路水量平衡。4、空调侧和地埋侧水系统分
11、别采用定压不水真空脱气机组对系统定压补水，补充的软水由全自动软水器提供。5、空调侧冷热水系统工作压力0.64 Mpa，系统定压为0.37 Mpa。6、防排烟系统1、消防控制系统与空调DDC控制系统兼容。在火灾时，应通过消防控制系统停止所有运行中的空调通风设备。2、观众厅、主舞台厅、侧台、台仓、制冷站房、入口大厅、开闭站、球类综合训练馆等设计了机械排烟系统。3、观众厅（包括吸音吊顶上部空间）排烟量按13次/小时计算，补风量不小于排烟量50.其他区域净高度均均超过12M且积小于或等于17000m3的，其排烟量按其体积的6次小时计算。4、地下汽车库设计机械排烟系统，排烟量按换气量6次小时计算。与平时
12、通风系统共用。平时有车道自然补风。火灾时设有机械补风系统，不风量不小于排烟量的50。5、有自然通风，但长度超过60米的内走道，长度超过20米的内走廊设计 了 机械排烟系统。6、通风空调系统的风管在穿越机房、楼板、防火墙等处设有防火阀。火灾时，与排烟系统无关的防火阀均应由消防值班室控制关闭，并连锁关闭其相对应的通风、空调系统。 7、地上的会议室、大办公室、等均采用外窗自然排烟方式。可开启外窗面积不小于该部位建筑面积的2。8、本工程在楼梯间、前室、消防电梯前室和消防电梯合用前室设机械加压送风系统。地下部分、地上走廊部分商业区设机械排烟系统。防烟楼梯间正压送风系统在火灾发生时启动，火警解除后停机；前
13、室，消防电梯前室和合用前室正压送风系统当火灾发生时启动，同时打开着火层及其上下层（共三层）的正压送风口（平时各层均为常闭风口），火警解除后停机，关闭各层风口；负担一个排烟分区的排烟系统，当火灾发生时启动，同时打开排烟阀（排烟风口），烟温超过280时，排烟口自动关闭，连锁排烟风机停机；负担多个防烟分区或多个房间的排烟系统，当某个区域发生火灾时，打开该区域排烟阀（或排烟口）启动排烟风机排烟，烟温超过280时，关闭排烟阀，连锁排烟风机停机；地上部分回风兼排烟系统，关闭回风阀、新风阀，打开排风阀，回风兼排烟风机启动排烟，烟温超过280时，280防火阀关闭，连锁回风兼排烟风机停机；地下部分回风兼排烟（空
