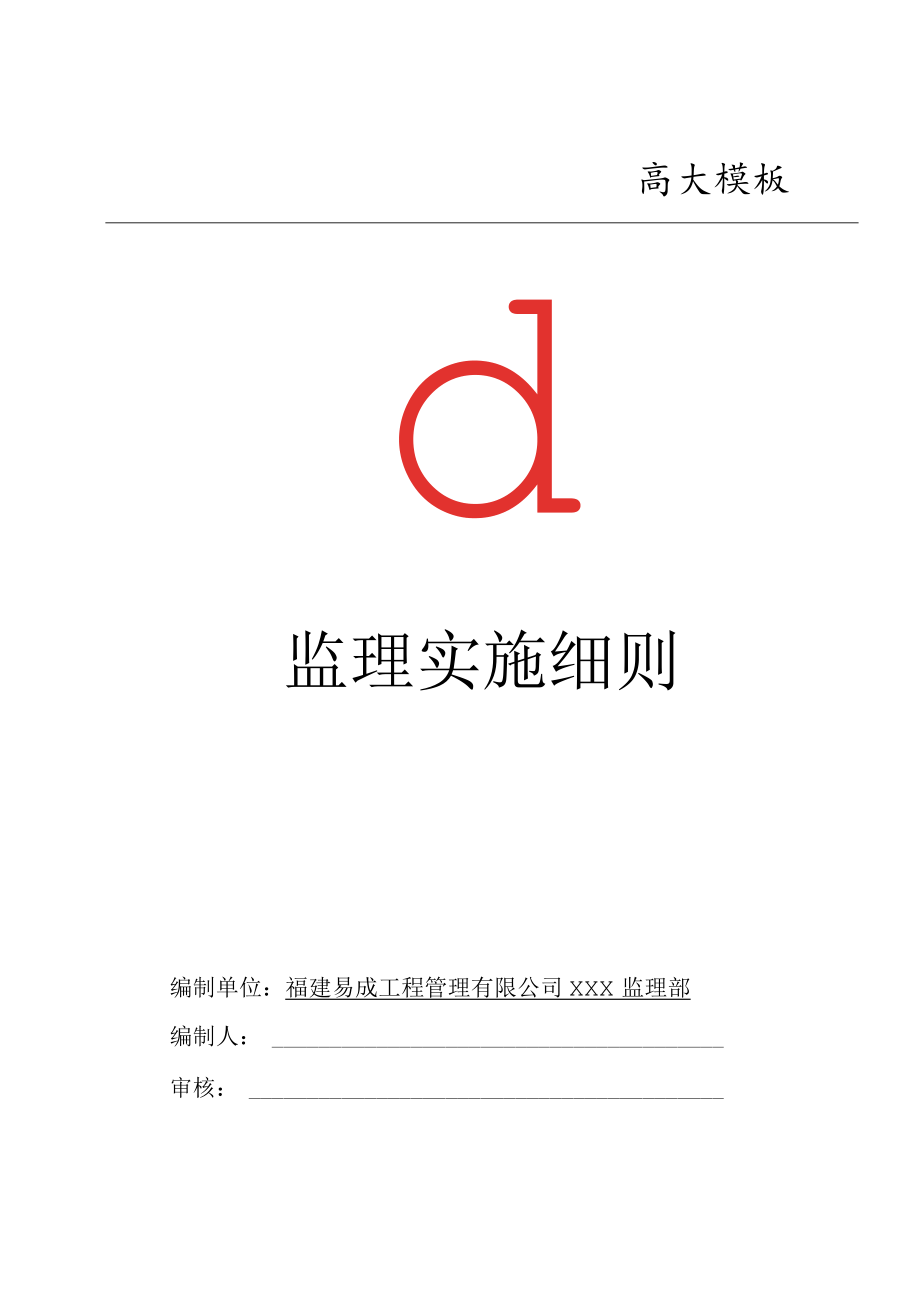

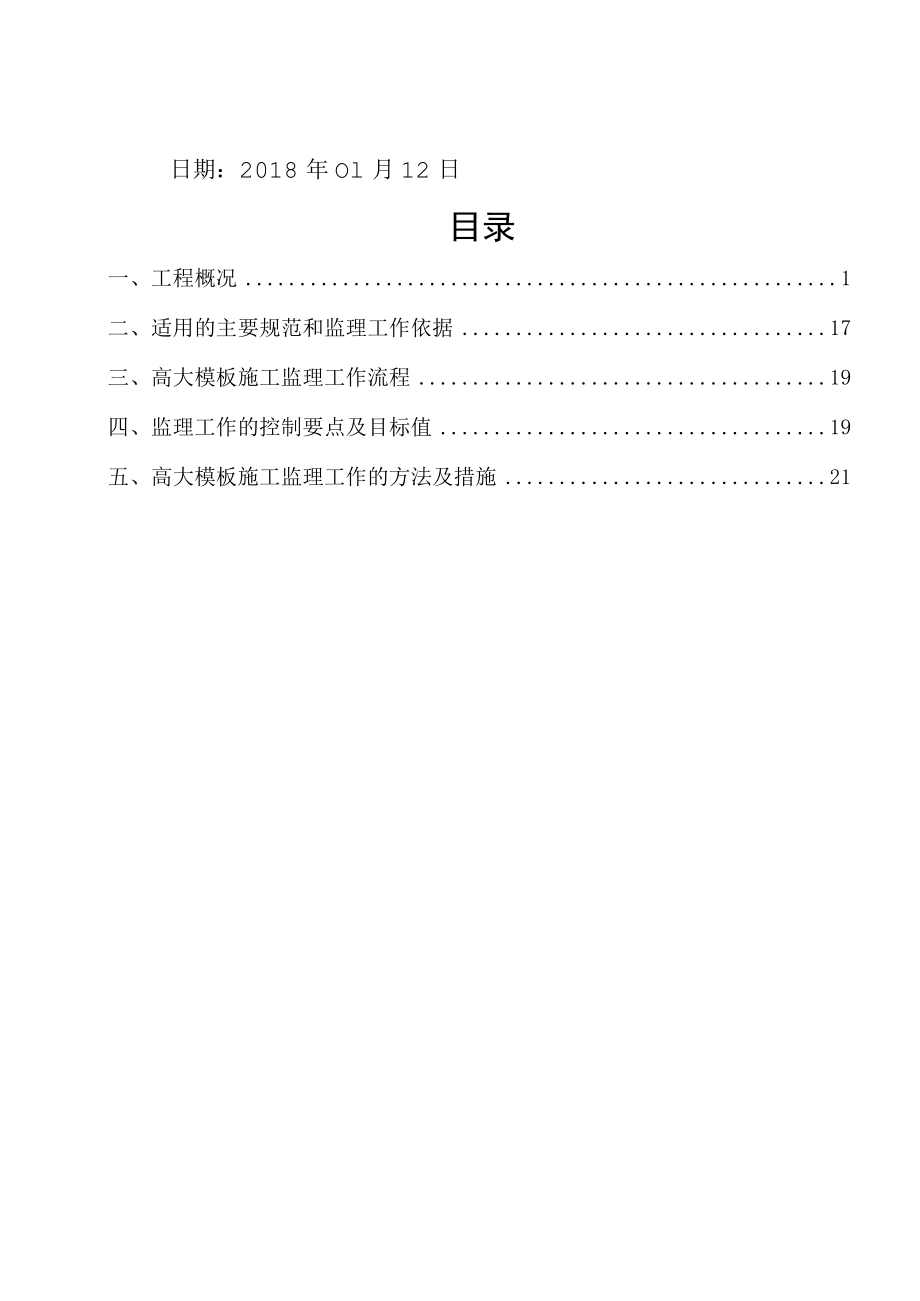

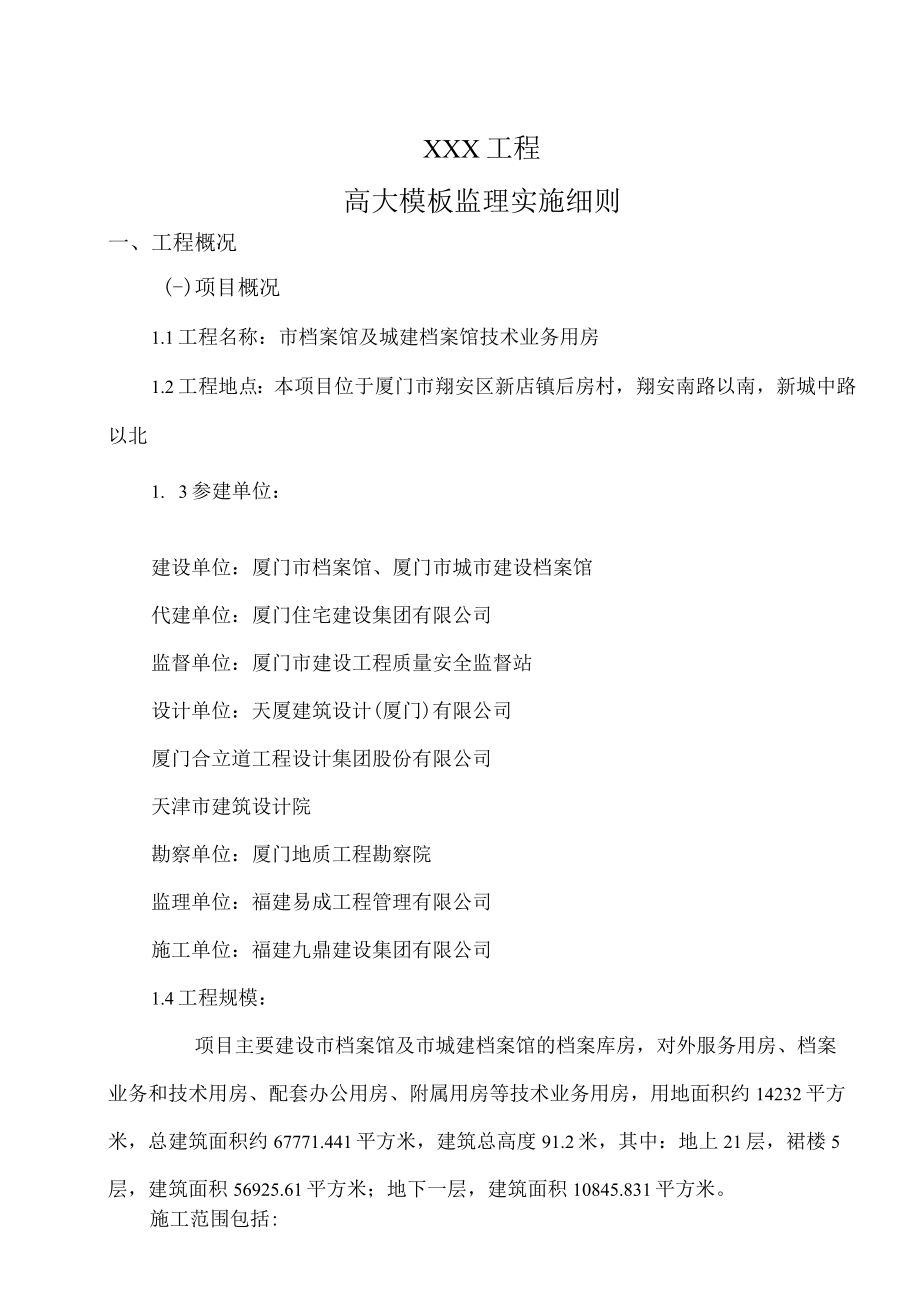

1、高大模板d监理实施细则编制单位：福建易成工程管理有限公司XXX监理部编制人：审核：日期：2018年Ol月12日目录一、工程概况1二、适用的主要规范和监理工作依据17三、高大模板施工监理工作流程19四、监理工作的控制要点及目标值19五、高大模板施工监理工作的方法及措施21XXX工程高大模板监理实施细则一、工程概况(-)项目概况1.1工程名称：市档案馆及城建档案馆技术业务用房1.2工程地点：本项目位于厦门市翔安区新店镇后房村，翔安南路以南，新城中路以北1. 3参建单位：建设单位：厦门市档案馆、厦门市城市建设档案馆代建单位：厦门住宅建设集团有限公司监督单位：厦门市建设工程质量安全监督站设计单位：天厦
2、建筑设计(厦门)有限公司厦门合立道工程设计集团股份有限公司天津市建筑设计院勘察单位：厦门地质工程勘察院监理单位：福建易成工程管理有限公司施工单位：福建九鼎建设集团有限公司1.4工程规模：项目主要建设市档案馆及市城建档案馆的档案库房，对外服务用房、档案业务和技术用房、配套办公用房、附属用房等技术业务用房，用地面积约14232平方米，总建筑面积约67771.441平方米，建筑总高度91.2米，其中：地上21层，裙楼5层，建筑面积56925.61平方米；地下一层，建筑面积10845.831平方米。施工范围包括:地下室及上部主体结构工程、防水工程、建筑装饰装修工程、钢结构工程、建筑幕墙、人防工程、消防
3、工程、给排水工程、电气工程、暖通工程、电梯工程预埋和安装配合及协调、智能化系统（该系统以暂估价形式列入在总承包范围内，总承包人仅施工智能化的管、盒预埋，其余部分将通过公开招标方式确定分包人）、室外（含景观、绿化）工程等。具体详见施工图纸及工程量清单。1. 5合同造价：,18元。1.6工程质量要求：市优质工程1.7工程工期：工程总日历天数900天，其中各关键节点的工期要求为主体封顶330日历天内。（二）高大模板工程概况和特点本工程涉及高大模板的构件为上部主体局部层高超过8米及地下室顶板的超重梁，具体情况如下：、地下室（1） .地下室顶板（标高-0.55、-1.4m）,顶板厚度300mm,室内外高
4、低处顶板面加厚200mm,根部总厚度为50Onmb加腋宽度为1.2m。加腋梁两侧的顶板加腋厚度200+30Omnl（周边板厚）=50（m,加腋宽度为1.2m；加腋梁截面有600Xllo0、550X1100.550X1000、550900500X1300、5001000500X900、450X900、400X1850、40018004001600400X1400、4001350400X1300、400X900、400X800,其中600X1100、550Xl1005501000500X1300、400*1850、40018004001600.400140040013504001300为超重梁，梁
5、最大跨度为10.15m。其模板支架基础为地下室底板（标高-5.3m）50Onlnl厚，结构层高为4.75、3.9moU,（1ft1：25（2） .地下室顶板层（标高-0.05、-0.55、-1.4m）,超重梁：700X1200、550X1000、500X2450、5001400400X2650、400X2450、400X2150、40017504001650400160040014003002100300X1800,梁最大跨度为8.4m,周边楼板厚度300、250、200mm,模板支架基础为地下室底板（标高-5.3In）500mm厚，结构层高为5.25、4.75、3.9u地下室顶板超重梁、板结
6、构平面图（3） .地下室后浇带情况：地下室顶板层设计有若干条后浇带，后浇带宽度800mm,后浇带穿过高大模板区域。地下室顶板后浇带平面图、二层超重梁二层（标高：5.65m）存在超重梁：600X900、500X1100、最大跨度10.25m,周边板厚150、13Onln1；其模板支架基础为地下室顶板（标高：-0.05、-0.55m）200、30Omm厚，结构层高为5.7、6.2mo二层超重梁结构平面图、三层高大模板（1） .大厅上空的三层（标高：10.15m）的1.-M/9-12轴区域，面积8X23.2m=185.6m2,楼板厚度130mm,梁截面有700X750、300900300800300
7、750250600200X500,其中700X750为超重梁，梁最大跨度为8.1m；其模板支架基础为地下室顶板（标高：-1.4m）300mm厚，结构层高为I1.55m。三层超高区域结构平面图（2） .三层（标高：10.15m）,超重梁600X900,梁跨度10.25m,周边板厚130mm。其模板支架基础为二层（标高：5.65m）130、15Omnl板，结构层高为4.5mo三层超重梁结构平面图、四层高大模板（1） .四层（标高：14.65m）的NfP/9-12轴区域，面积1.224.3m=29.2m2,因其下无楼板，其模板支架基础为地下室顶板（标高：T.4m）300n板，结构层高为16.05m,
8、属超高模板工程。该区域的四层板厚130m,梁300X900、300（2） .四层（标高：14.65m）,超重梁600X900,跨度10.25m,周边楼板厚13Onlnb其模板支架基础为三层（标高10.15m）130、15Onlm板，结构层高为4.5mO四层超重梁结构平面图、五层高大模板（1） .五层（标高19.15m）的N-P/9-12轴区域，面积1.4X24.3,因其下无楼板，模板支架基础为地下室顶板（标高：-1.4m）30Omm厚，结构层高为20.55m,属超高模板工程。该区域的楼板厚度130mm,梁截面尺寸500X750、350X750、300700200850200X500,跨度8.1
9、m。超高区域（2） .报告厅16-19轴/J-P轴区域上空的五层（标高1915m）板，面积为21.524m=516m2,因该区域的四层板挑空，其模板支架基础为三层（10.15-12.51m台阶式）130mm板，结构层高为9-6.64m,属超高模板工程；该区域的楼板厚度130mm,梁截面尺寸有800X750、350X1200、250X600,其中800X750属超重梁，梁最大跨度24.3m。(3).五层(标高：19.15),超重梁 8001400 800X750、6001400600X900,跨度10.25m,周边楼板厚度13Omnb其模板支架基础为四层（标高:14.65m）13Omm板,结构层
10、高为4.5m。13- e-5三1. 90六层（标r:23,35m）,超重梁800750600900,跨度24.05m,周边板厚130mm,其模板支架基础为五层（标高：19.15m） 130mm板，结构层高为4. 2m。、七层超重梁七层（标高：27.55m）超重单梁800X750,跨度24.05m,其模板支架基础为六层（标高：23.35m）13Onlnl板，结构层高为4.2m。20层（标高：82.15m）：超重梁600X1000、600X900,跨度&Im,周边楼板厚度150Innb其模板支架基础为19层（标高：77.95）15Omm板，结构层高为4.2mO、21层超重梁21层（标高：86.35
11、m）：超重梁800义1000、600X900,最大跨度8.1m,周边楼板厚度130mm,其模板支架基础为20层（标高：82.15m）150mm板，结构层r为4.2mo、屋面层超重梁屋面层（标高:90.6m）：超重梁600X1000、600900最大跨度I1.Inb周边楼板厚度130mm,其模板支架基础为21层（标高：86.35m）13Omm板，结构层高为4.25m0根据关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质201831号)文件规定，本工程模板支撑系统涉及搭设高度超过8m,模板支架跨度超过18m,施工总荷载超过ISkNAA集中线荷载超过20kNm的构件，为超过一定规模
12、的危险性较大的分部分项工程，必须编制高大模板支撑系统安全专项施工方案，并组织专家论证审查。3、高大模板构件一览表序*J-构件情况立杆基础结构层高(m)构件位置截面尺寸(mm)施工荷载标高(m)楼层标高(m)板厚(mm)1加腋板超重板300500加腋板21.0kNm2-0.55-1.4地下室底板-5.35004.753.9600X110025.IkN/m550110023.OkN/m550X100021.OkN/m550X90019.2kNm500X130024.4kNm500X100019.2kNm500X90017.5kNm450X90015.7kN400X185027.0kN400X180
13、026.4kN400X160023.6kN400X140020.8kN400X135020.2kN400X130019.5kN400X90014.OkN400X80012.6kN2地下室顶板超重梁30014.9kNm2-O.05、-O.55、-1.4地下室底板-5.35005.25、4.75、3.925013.5kN/m:20012.OkN700X120031.6kN550X100021.OkN500X245044.2kN500X140026.1kN400X265038.OkN400X245035.3kN400X215031.2kN400X175026.7kN400X165024.3kN400
