1、第五章思考与练习答案1,试判定图5-1中所示各放大电路中,1.否有反Ift网络,如果有请指出反馈元件。图5-1计算1即图解，图51（八）无反馈网络.因为集成遥放的输出端与同和输入端、反相输入端均无连接，所以该电路中无反馈网络.图51(b无反馈网络.蛆然集成运放的给出端通过电胤与连接到同相输入雨，但集成运放的同相谕入端同时又接地.因而不会使儿作用于输入回路的同相给人端图5-1(C)有反馈网络,反馈元件是电砒集成运放的输出端通过电阻&与反相输入海相连，因而集成运放的净输入信号不仅决定于输入信号，还与输出伯号有关，所以有反馈网络存在。图5T(d)有反馈网络，反馈元件试电容C。集成运放的输出端通过电容

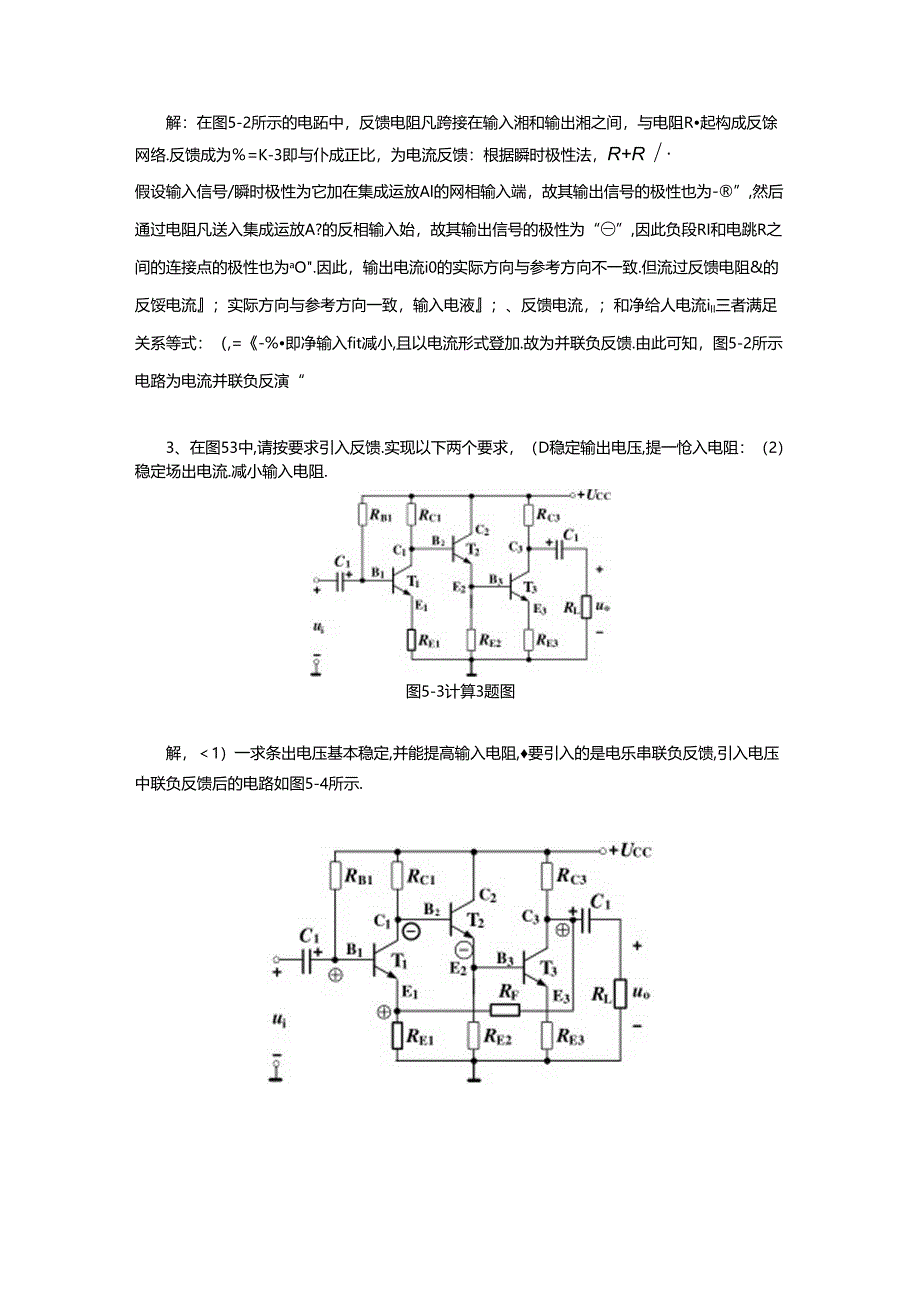

2、C与反相输入然相连，所以存在反馈网络，需要说明的是电容C只能反馈输出战人的交流分;上而对于%的克流分量而宫，电容C视作断路。2、由集成运放构成的多级放大电路如图5-2所示.试分析反馈电用4引入反馈类型.R解：在图5-2所示的电跖中，反馈电阻凡跨接在输入湘和输出湘之间，与电阻R起构成反馀网络.反馈成为=K-3即与仆成正比，为电流反馈：根据瞬时极性法，R+R假设输入信号/瞬时极性为它加在集成运放Al的网相输入端，故其输出信号的极性也为-”,然后通过电阻凡送入集成运放A?的反相输入始，故其输出信号的极性为“”,因此负段RI和电跳R之间的连接点的极性也为aO.因此，输出电流i0的实际方向与参考方向不一

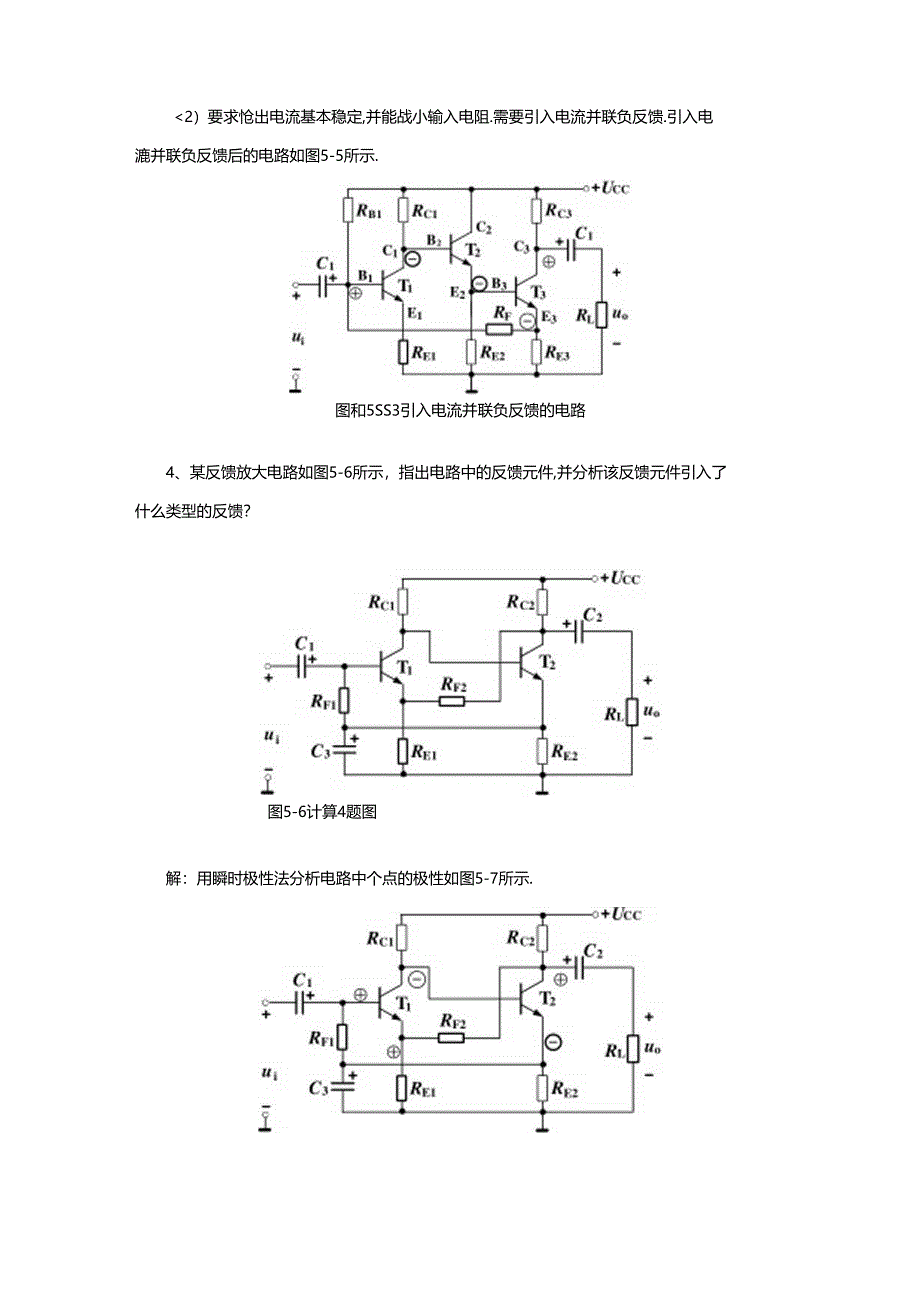

3、致.但流过反馈电阻&的反馁电流；实际方向与参考方向一致，输入电液；、反馈电流，；和净给人电流ill三者满足关系等式：（,=-%即净输入fit减小,且以电流形式登加.故为并联负反馈.由此可知，图5-2所示电路为电流并联负反演“3、在图53中,请按要求引入反馈.实现以下两个要求，（D稳定输出电压,提一怆入电阻：（2）稳定场出电流.减小输入电阻.图5-3计算3题图解，1）一求条出电压基本稳定,并能提高输入电阻,要引入的是电乐串联负反馈,引入电压中联负反馈后的电路如图5-4所示.2）要求怆出电流基本稳定,并能战小输入电阻.需要引入电流并联负反馈.引入电漉并联负反馈后的电路如图5-5所示.图和5SS3引
4、入电流并联负反馈的电路4、某反馈放大电路如图5-6所示，指出电路中的反馈元件,并分析该反馈元件引入了什么类型的反馈？图5-6计算4题图解：用瞬时极性法分析电路中个点的极性如图5-7所示.(1)电阻R”的作用交流i路状态下，。对地短路.?H接地,无反馈侑号,直流状态下G开路，此时Rj的反馈信”取样点为共发射极放大电路的发射极，即：直流电流反馈；由图5-7中的极性可知，R”的反馈是负反馈：在输入端，反馈信号与输入信号以电流形式扑加，是并岷反馈；所以，电阻I的作用是直流电流并联负反馈.(2)电阻勺？的作用电阻火口的既能对直流信号起反馈作用也能对交流信号起反馈作用：凡2的反馈信号取样点为共发射极放大电
5、路的柴电极.是电压反馈：曲图57中的极性可知,凡口的反馈是负反馈；仆?反馈信号接到了7；的发射极，反馈信号与输入信号以电压形式叠加，是中联反馈：所以，电阻/?g的作用是电压申联负反馈。(3电阻&ra2的作用电阻脱均在本级起作用：对直流和交流均有反馈作用：电阻吸,、Kh反馈信号取样点为共发射极放大电路的发射板.是电流反馈:反馈信号与输入信号以电压形式比加,是申联反馈；所以，电阻电阻穴口的作用是本级的电漉率联负反馈.5.按照要求选择合适反馈方式填如空格处.1)为了稳定静态工作点,应引入(2)为了稳定输出电压，(3)为了稳定输出电流，(4)为了增大输入电阻,(5)为了减小输入电阻，(6)为了增大输出电阻，(7)为了减小输出电阻.应引入o应引入。应引入.应引入。应引入o应引入.答案I(1)宜流负反馈：2电压负反馈：(2电漉负反馈：(，D小联负反馈：-Zirl*%+F
