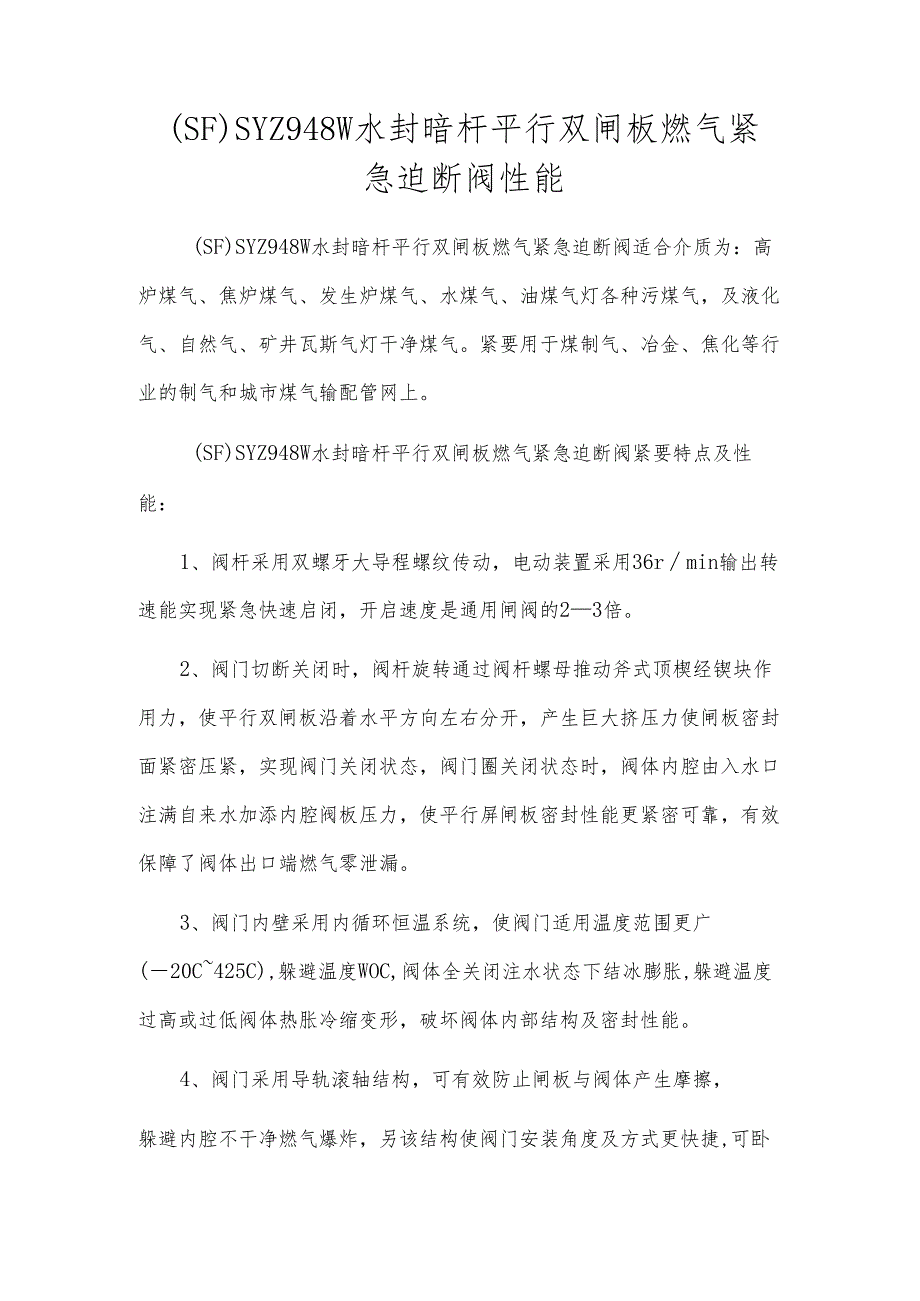

1、(SF)SYZ948W水封暗杆平行双闸板燃气紧急迫断阀性能(SF)SYZ948W水封暗杆平行双闸板燃气紧急迫断阀适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气灯各种污煤气，及液化气、自然气、矿井瓦斯气灯干净煤气。紧要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。(SF)SYZ948W水封暗杆平行双闸板燃气紧急迫断阀紧要特点及性能：1、阀杆采用双螺牙大导程螺纹传动，电动装置采用36rmin输出转速能实现紧急快速启闭，开启速度是通用闸阀的23倍。2、阀门切断关闭时，阀杆旋转通过阀杆螺母推动斧式顶楔经锲块作用力，使平行双闸板沿着水平方向左右分开，产生巨大挤压力使闸板密封面紧密压

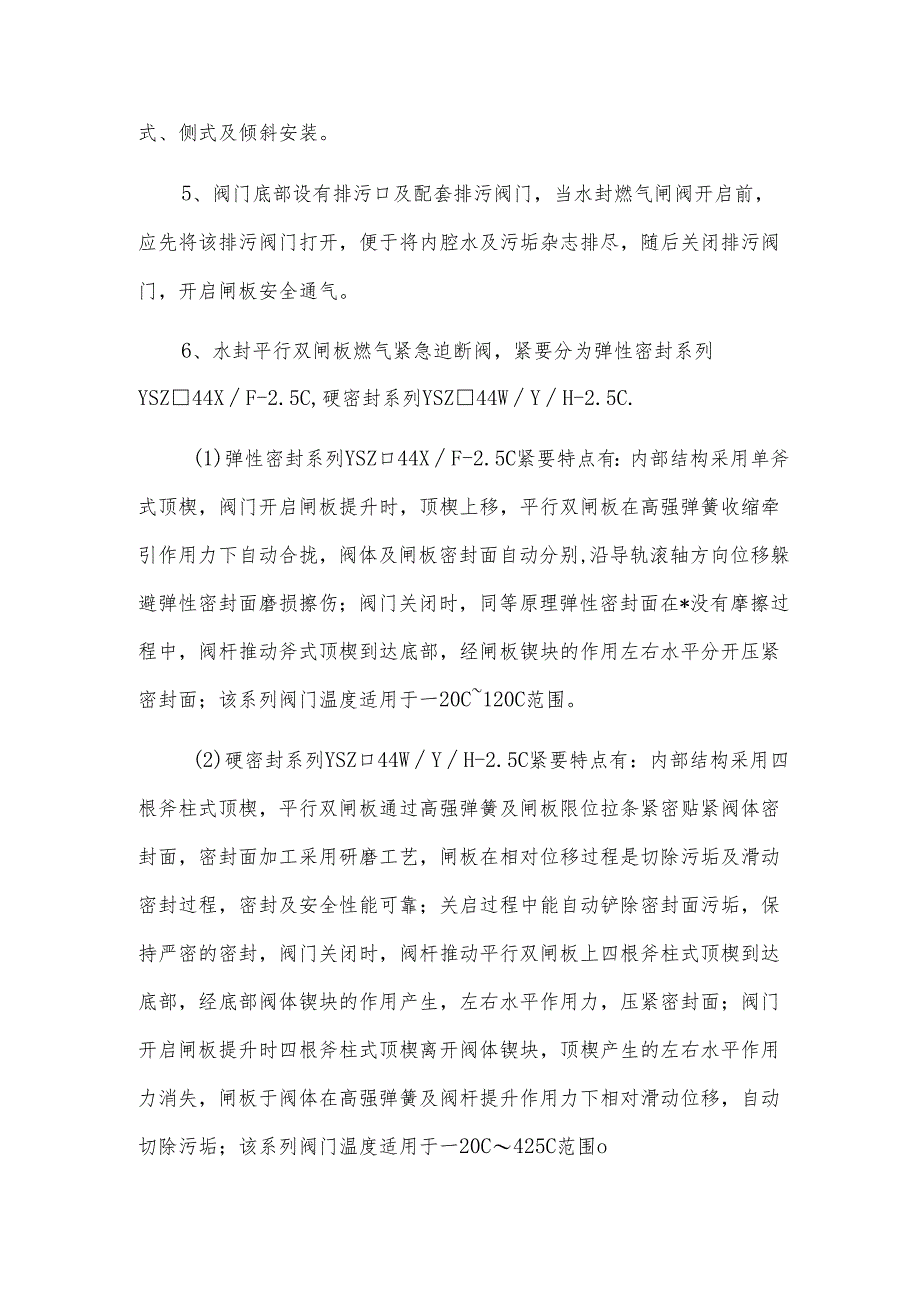

2、紧，实现阀门关闭状态，阀门圈关闭状态时，阀体内腔由入水口注满自来水加添内腔阀板压力，使平行屏闸板密封性能更紧密可靠，有效保障了阀体出口端燃气零泄漏。3、阀门内壁采用内循环恒温系统，使阀门适用温度范围更广(20C425C),躲避温度WOC,阀体全关闭注水状态下结冰膨胀,躲避温度过高或过低阀体热胀冷缩变形，破坏阀体内部结构及密封性能。4、阀门采用导轨滚轴结构，可有效防止闸板与阀体产生摩擦，躲避内腔不干净燃气爆炸，另该结构使阀门安装角度及方式更快捷,可卧式、侧式及倾斜安装。5、阀门底部设有排污口及配套排污阀门，当水封燃气闸阀开启前，应先将该排污阀门打开，便于将内腔水及污垢杂志排尽，随后关闭排污阀门，
3、开启闸板安全通气。6、水封平行双闸板燃气紧急迫断阀，紧要分为弹性密封系列YSZ44XF-2.5C,硬密封系列YSZ44WYH-2.5C.(1)弹性密封系列YSZ口44XF-2.5C紧要特点有：内部结构采用单斧式顶楔，阀门开启闸板提升时，顶楔上移，平行双闸板在高强弹簧收缩牵引作用力下自动合拢，阀体及闸板密封面自动分别,沿导轨滚轴方向位移躲避弹性密封面磨损擦伤；阀门关闭时，同等原理弹性密封面在*没有摩擦过程中，阀杆推动斧式顶楔到达底部，经闸板锲块的作用左右水平分开压紧密封面；该系列阀门温度适用于一20C120C范围。(2)硬密封系列YSZ口44WYH-2.5C紧要特点有：内部结构采用四根斧柱式顶楔

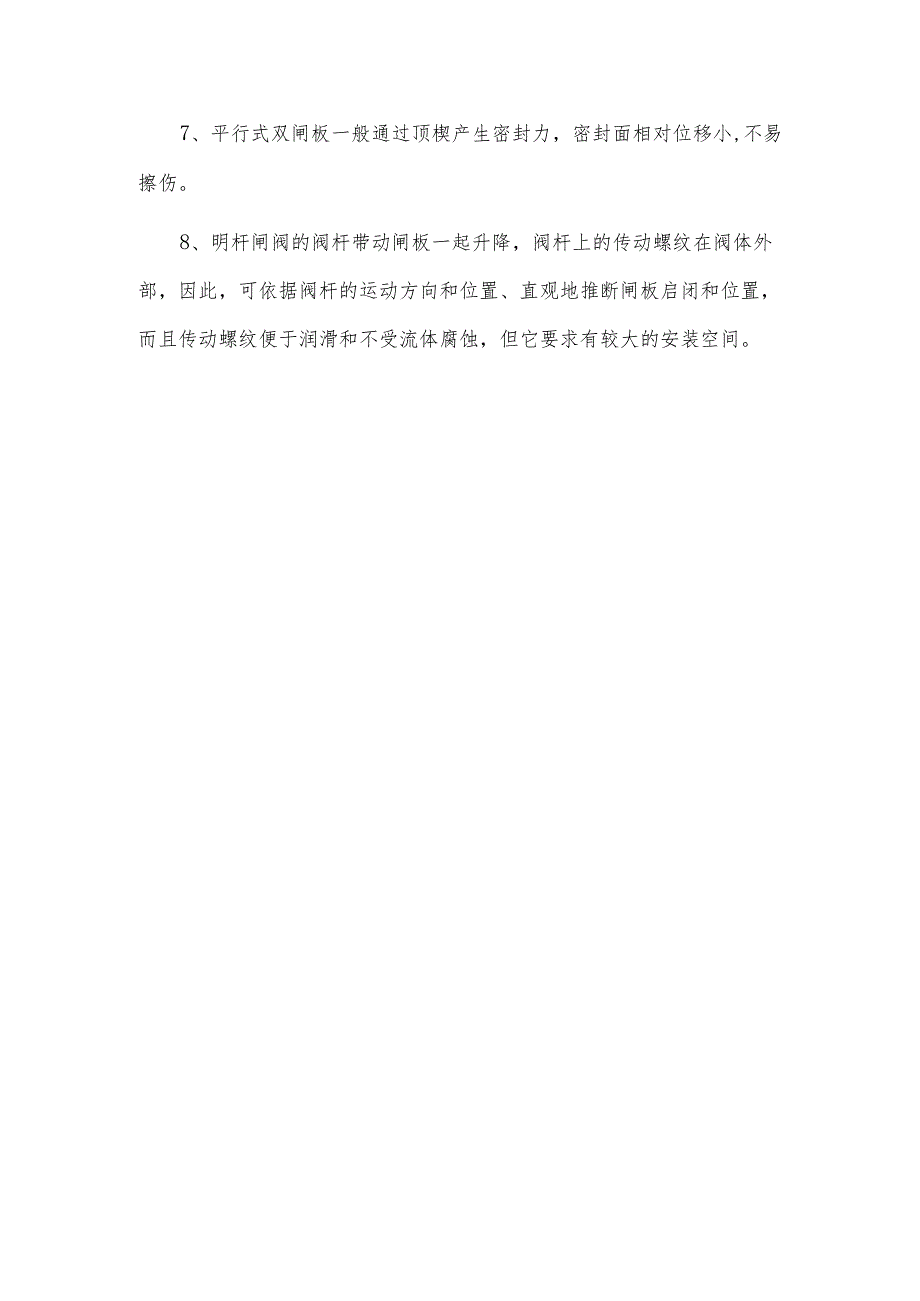

4、，平行双闸板通过高强弹簧及闸板限位拉条紧密贴紧阀体密封面，密封面加工采用研磨工艺，闸板在相对位移过程是切除污垢及滑动密封过程，密封及安全性能可靠；关启过程中能自动铲除密封面污垢，保持严密的密封，阀门关闭时，阀杆推动平行双闸板上四根斧柱式顶楔到达底部，经底部阀体锲块的作用产生，左右水平作用力，压紧密封面；阀门开启闸板提升时四根斧柱式顶楔离开阀体锲块，顶楔产生的左右水平作用力消失，闸板于阀体在高强弹簧及阀杆提升作用力下相对滑动位移，自动切除污垢；该系列阀门温度适用于一20C425C范围o7、平行式双闸板一般通过顶楔产生密封力，密封面相对位移小,不易擦伤。8、明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可依据阀杆的运动方向和位置、直观地推断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。
