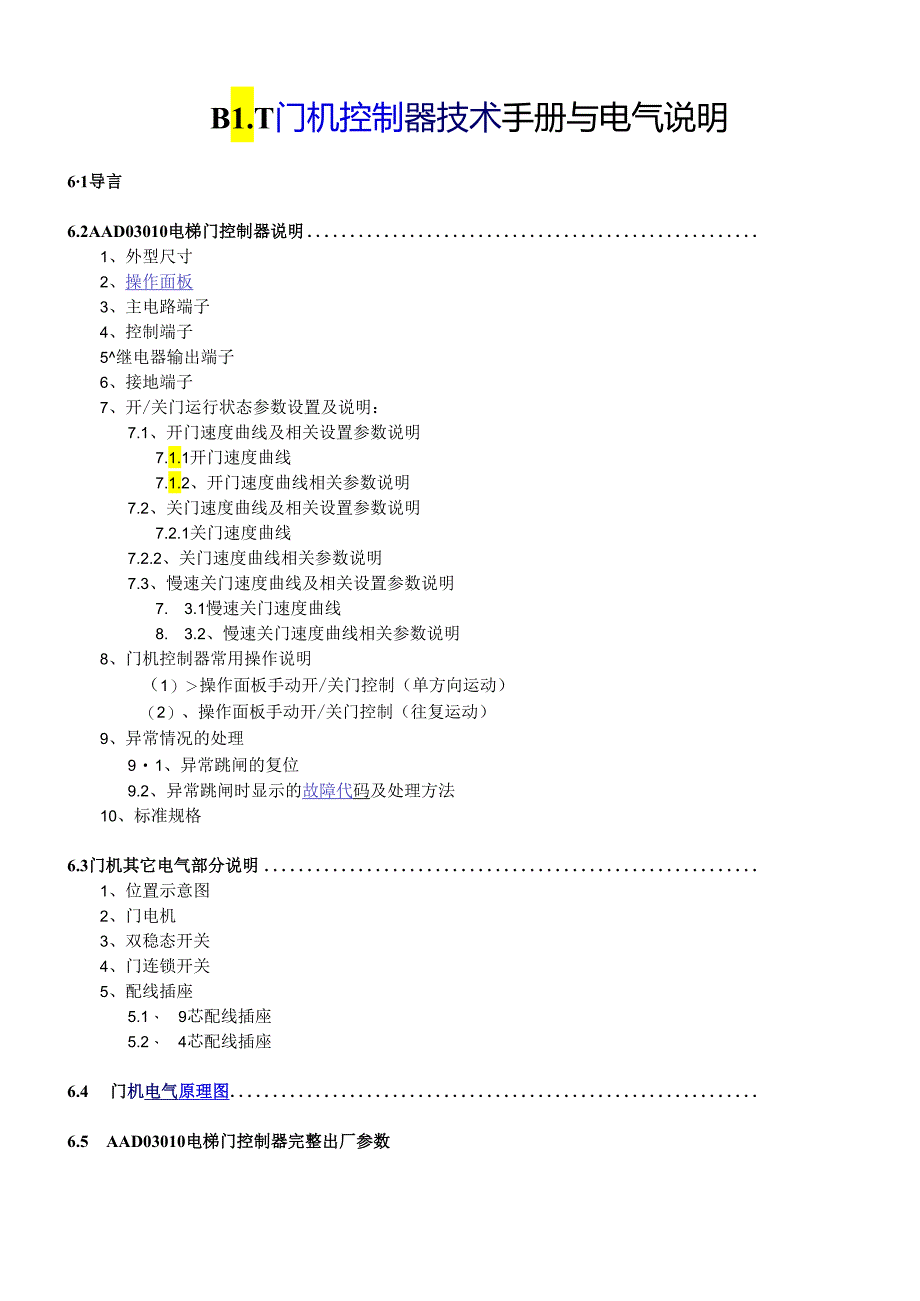

1、B1.T门机控制器技术手册与电气说明61导言6.2AAD03010电梯门控制器说明1、外型尺寸2、操作面板3、主电路端子4、控制端子5继电器输出端子6、接地端子7、开/关门运行状态参数设置及说明：7.1、开门速度曲线及相关设置参数说明7.1.1开门速度曲线7.1.2、开门速度曲线相关参数说明7.2、关门速度曲线及相关设置参数说明7.2.1关门速度曲线7.2.2、关门速度曲线相关参数说明7.3、慢速关门速度曲线及相关设置参数说明7. 3.1慢速关门速度曲线8. 3.2、慢速关门速度曲线相关参数说明8、门机控制器常用操作说明（1）操作面板手动开/关门控制（单方向运动）（2）、操作面板手动开/关门控

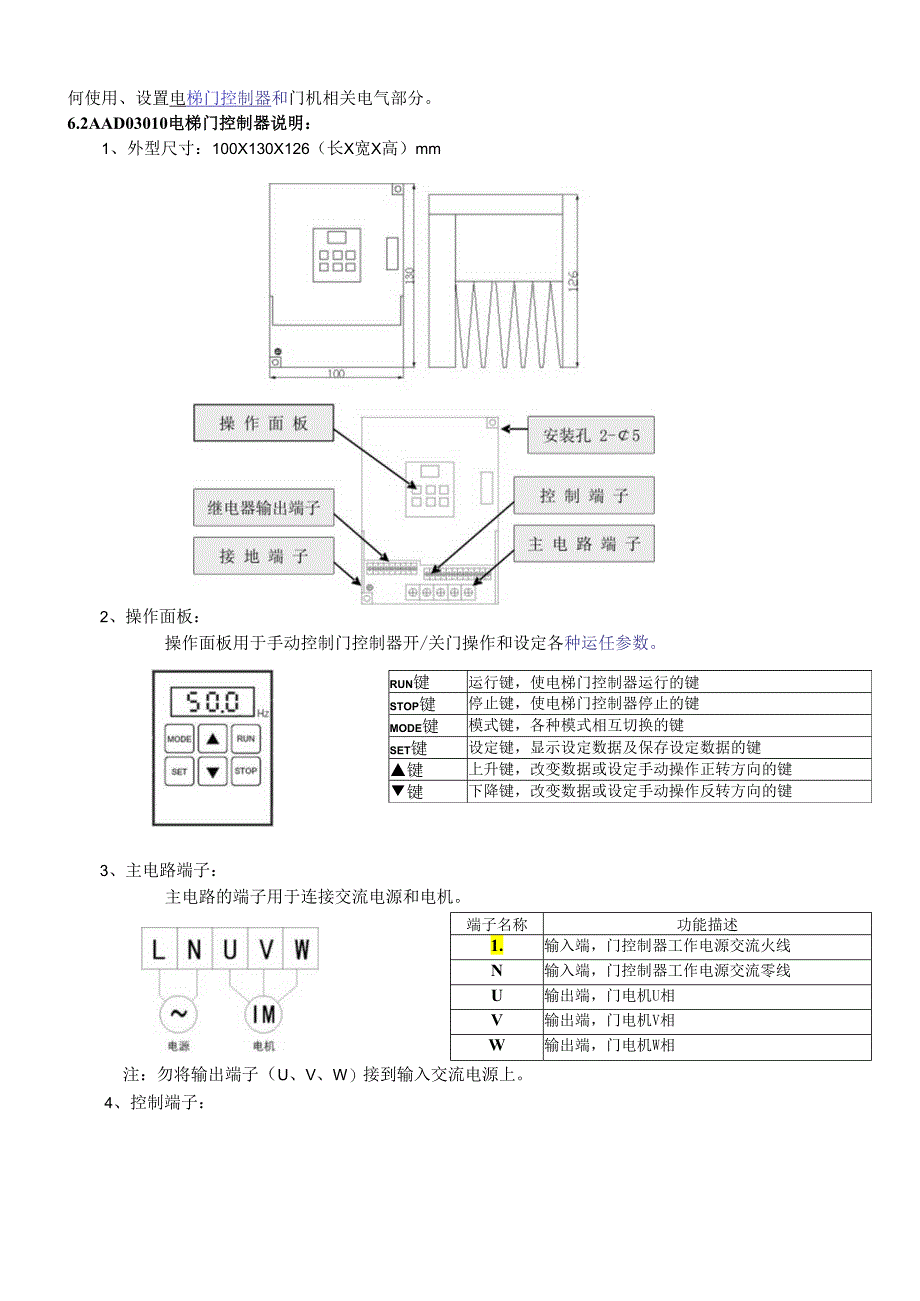

2、制（往复运动）9、异常情况的处理91、异常跳闸的复位9.2、异常跳闸时显示的故障代码及处理方法10、标准规格6.3门机其它电气部分说明1、位置示意图2、门电机3、双稳态开关4、门连锁开关5、配线插座5.1、 9芯配线插座5.2、 4芯配线插座6.4 门机电气原理图6.5 AAD03010电梯门控制器完整出厂参数6.1导言：轿箱门操作使用AAD03010电梯门控制器，控制轿箱门电机。本文目的说明如何使用、设置电梯门控制器和门机相关电气部分。6.2AAD03010电梯门控制器说明：1、外型尺寸：100X130X126（长X宽X高）mm2、操作面板：操作面板用于手动控制门控制器开/关门操作和设定各种
3、运任参数。RUN键运行键，使电梯门控制器运行的键STOP键停止键，使电梯门控制器停止的键MODE键模式键，各种模式相互切换的键SET键设定键，显示设定数据及保存设定数据的键键上升键，改变数据或设定手动操作正转方向的键键下降键，改变数据或设定手动操作反转方向的键3、主电路端子：主电路的端子用于连接交流电源和电机。端子名称功能描述1.输入端，门控制器工作电源交流火线N输入端，门控制器工作电源交流零线U输出端，门电机U相V输出端，门电机V相W输出端，门电机W相注：勿将输出端子（U、V、W）接到输入交流电源上。4、控制端子：端子号功能描述1开指令信号（来至主控器）2关指令信号（来至主控器）3开到达信号
4、（来至双稳态开关）4关到达信号（来至双稳态开关）5慢速关门指令信号（来至主控器）6开变速信号（来至双稳态开关）7关变速信号（来至双稳态开关）8信号公共端（门机控制器内部）I5、继电器输出端子：01OIelel审BlCOMNCNOCOMNCNOI11I开到达关到达继电器继电器输出端子输出端子名称常闭触点公共端常开触点开到达继电器输出端子B2C2A2关到达继电器输出端子B3C3A3控制端子为门控制器的外部信号输入端，用于连接开/关门控制信号及变速开关和到位开关信号。注：信号公共端（端子号8）与门控制器内部电源连接，请不要将其接地。触点规格：230VAC0.3A,30VDC0.3A（电阻负载）机械寿
5、命：1亿次以上电气寿命：10万次以上继电器输出端子的状态与门的运行状态同步变化，初始状态为常闭点。当门处于开到达或关到达位置时，相应的继电器常闭点打开。6、接地端子：接地端子一定要与输入交流电源的地线连接，以免发生触电。7、开/关门运行状态参数设置及说明:门在开/关过程中的运行状态由相应的速度曲线参数决定。速度曲线共有3条，1条为开门曲线，1条为关门曲线，另1条为慢速关门曲线。每条速度曲线由6个段速组成，对这6个段速的参数进行设置，就可以改变门的运行状态。ISTOPlIMoDElTIM0DE-于干子用半如说数参数设置和变更方法：1、在停止状态下进行设置。2、设置结束后，按MoDE键进入准备运行
6、状态，显示000,否则门控制器将不能运行。3、设置后的数据在电源切断后仍被存储。4、右侧为参数设置例：将参数P03的数据由50改为60。I0I001.lFr_IdInI01IPl01IPI035060IPI04I0I00按STOP键停止门机控制器I按4下MODEI键，显示P01按2次键，显示P03按SET键，显示P03数据按键，使显示数据变为60按SET键，确定数据按MODE键，变准备运行状态开门速度曲线7.1.2、开门速度曲线相关参数说明:序号参数号功能名称设置范围出厂数据1d15开频率1（Hz）0.5-2502.52dl6开频率2（Hz）0.5-250163d17开频率3（Hz）0.5-2
7、50234dl8开频率4（Hz）0.5-250205dl9开频率5（Hz）0.5-25086d20开频率6（Hz）0.5-25047d21开到达保持频率（Hz）0.5-25018d28开加减速时间1（秒）0.1-99919d29开加减速时间2（秒）0.1-9991.510d30开加减速时间3（秒）0.1-9991.311d31开加减速时间4（秒）0.1-9990.512d32开加减速时间5（秒）0.1-9991.113d33开加减速时间6（秒）0.1-999114d43开到达时保持待机频率（Hz）0.5-2502.515d45开到达时保持待机时间（秒）0.1-9990.516d47开始动定时时
8、间（SW方式）（秒）0-30.517d48开减速定时时间（SW方式）（秒）0-30.357.2、关门速度曲线及相关设置参数说明:7.2.1关门速度曲线：闭神门区域10开揖令书号痛达（H开变端号闭她信号闭邺编号d49(350雌:Xrd14关门速度曲线7.2.2、关门速度曲线相关参数说明：序号参数号功能名称设置范围出厂数据1d14关到达保持频率（Hz）0.5-2501.52d22关频率1（Hz）0.5-25033d23关频率2（Hz）0.5-250164d24关频率3（Hz）0.5-250195d25关频率4（Hz）0.5-250166d26关频率5（Hz）0.5-25097d27关频率6（Hz）
9、0.5-2502.58d34关加减速时间1（秒）0.1-9990.59d35关加减速时间2（秒）0.1-9991.510d36关加减速时间3（秒）0.1-9990.811d37关加减速时间4（秒）0.1-9990.512d38关加减速时间5（秒）0.1-9991.113d39关加减速时间6（秒）0.1-9991.514d44关到达时保持待机频率（Hz）0.5-2502.515d46关到达时保持待机时间（秒）0.1-999116d49关始动定时时间（SW方式）（秒）0-30.517d50关减速定时时间（SW方式）（秒）0-30.37.3、慢速关门速度曲线及相关设置参数说明:7.3.1慢速关门速度
10、曲线：频率d56制Id65保持待机A76i.d50d14DooR区域789101113O开指令信号端子NoJON闭指令信号端子No.5ON开到达信号端子No.3ON/Ilj端子NO.6ON闭变速信号端子NO7ON用到达信号端子No4ON始动定时器d49减速定时器d50开保持动作慢速闭动作闭保持动作慢速关门速度曲线7.3.2、慢速关门速度曲线相关参数说明:序号参数号功能名称设置范围出厂数据1dl4关到达保持频率（Hz）0.5-2501.52d54慢速关频率1（Hz）0.5-25033d55慢速关频率2（Hz）0.5-25084d56慢速关频率3（Hz）0.5-25085d58慢速关频率5（Hz）
11、0.5-25086d59慢速关频率6（Hz）0.5-2502.57d60慢速关加减速时间1（秒）0.1-9990.58d61慢速关加减速时间2（秒）0.1-9991.59d62慢速关加减速时间3（秒）0.1-9990.810d63慢速关加减速时间5（秒）0.1-9991.111d65慢速关加减速时间6（秒）0.1-9991.512d44关到达时保持待机频率（HZ）0.5-2502.513d46关到达时保持待机时间（秒）0.1-999114d49关始动定时时间（SW方式）（秒）0-30.515d50关减速定时时间（SW方式）（秒）0-30.38、门机控制器常用操作说明：在对门机控制器参数设置结束
