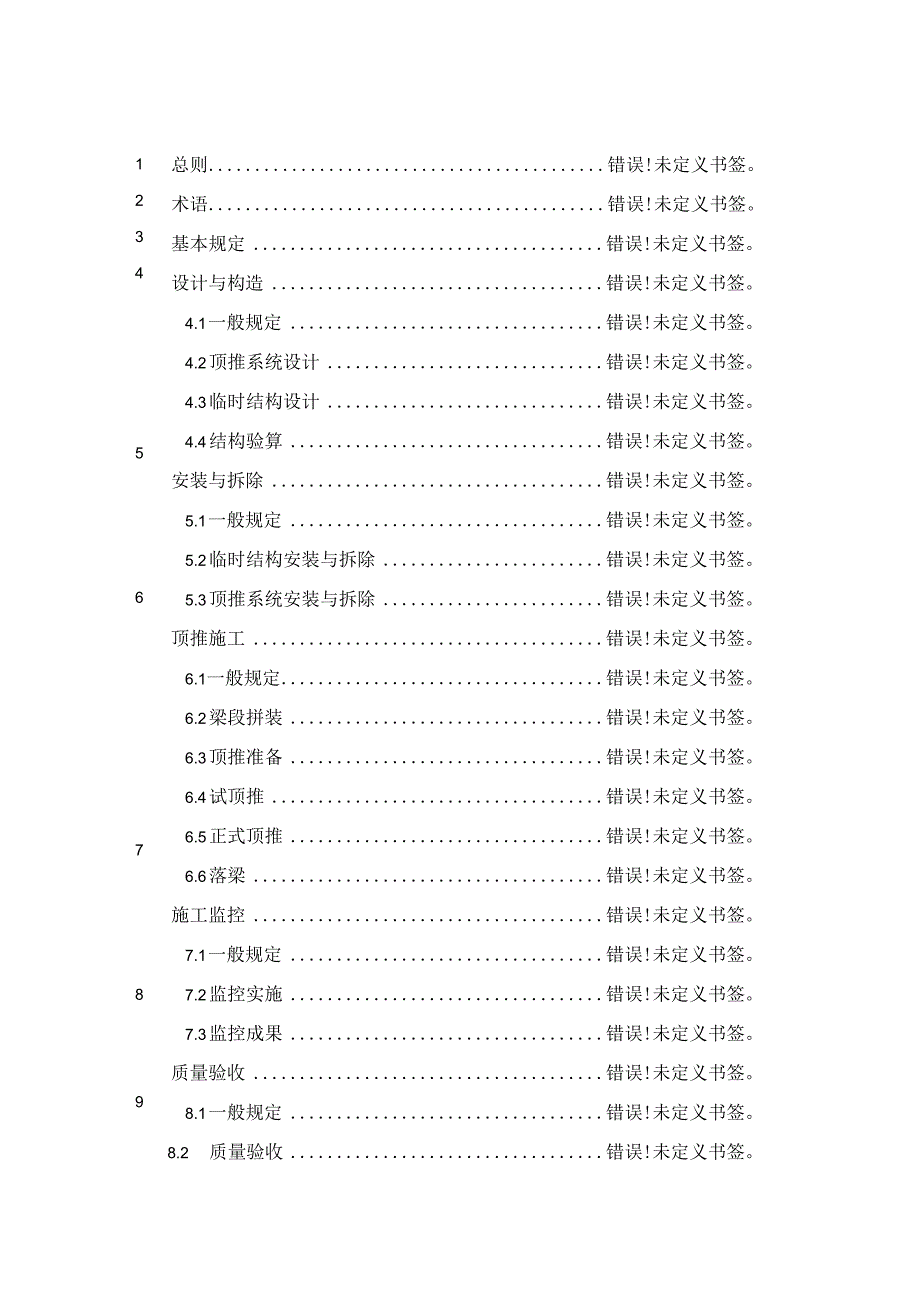

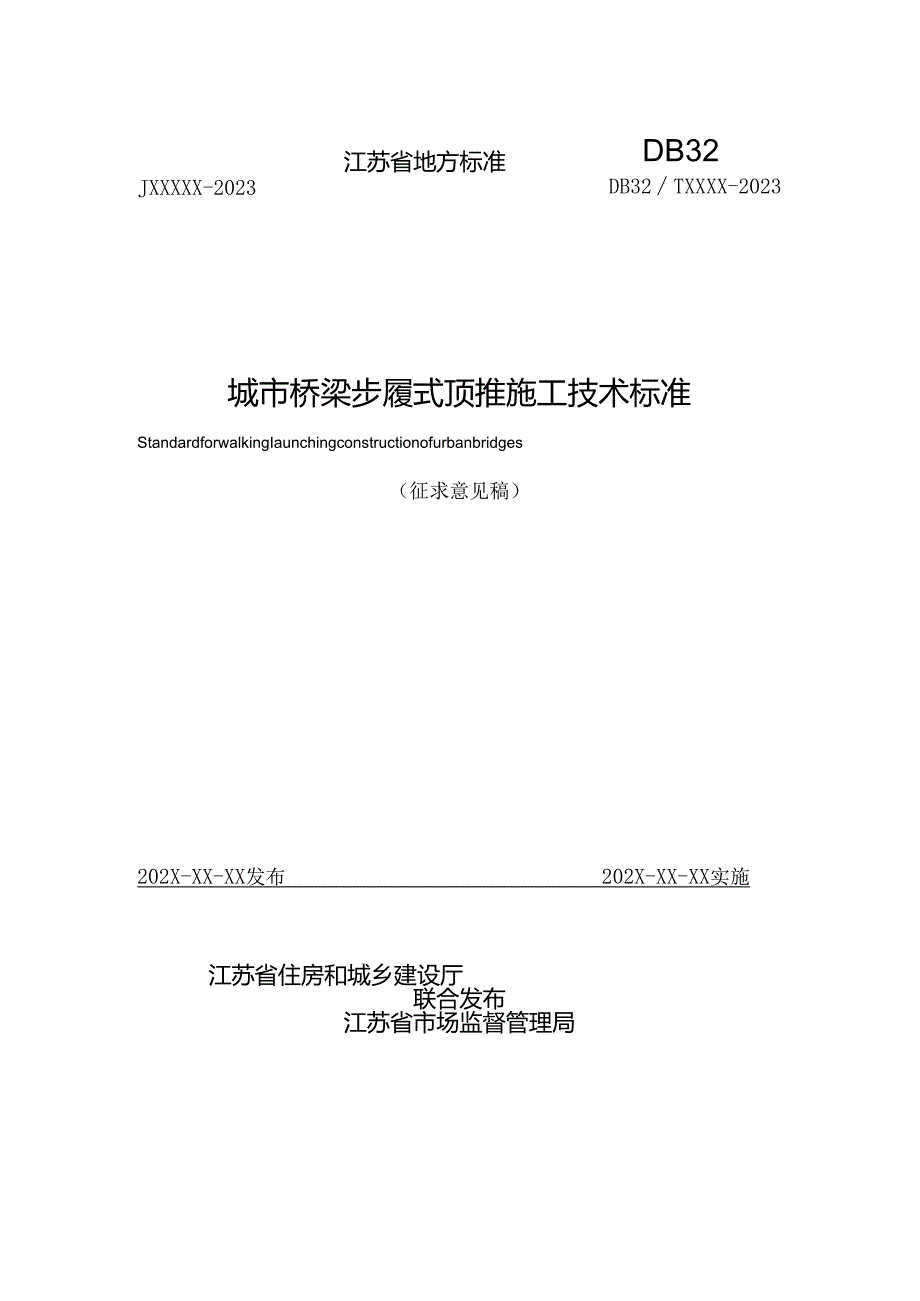

1、江苏省地方标准DB32JXXXXX-2023DB32TXXXX-2023城市桥梁步履式顶推施工技术标准StandardforwalkingIaunchingconstructionofurbanbridges（征求意见稿）202X-XX-XX发布202X-XX-XX实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局123456789总则错误!未定义书签。术语错误!未定义书签。基本规定错误!未定义书签。设计与构造错误!未定义书签。4.1 一般规定错误!未定义书签。4.2 顶推系统设计错误!未定义书签。4.3 临时结构设计错误!未定义书签。4.4 结构验算错误!未定义书签。安装与拆除错误!未定

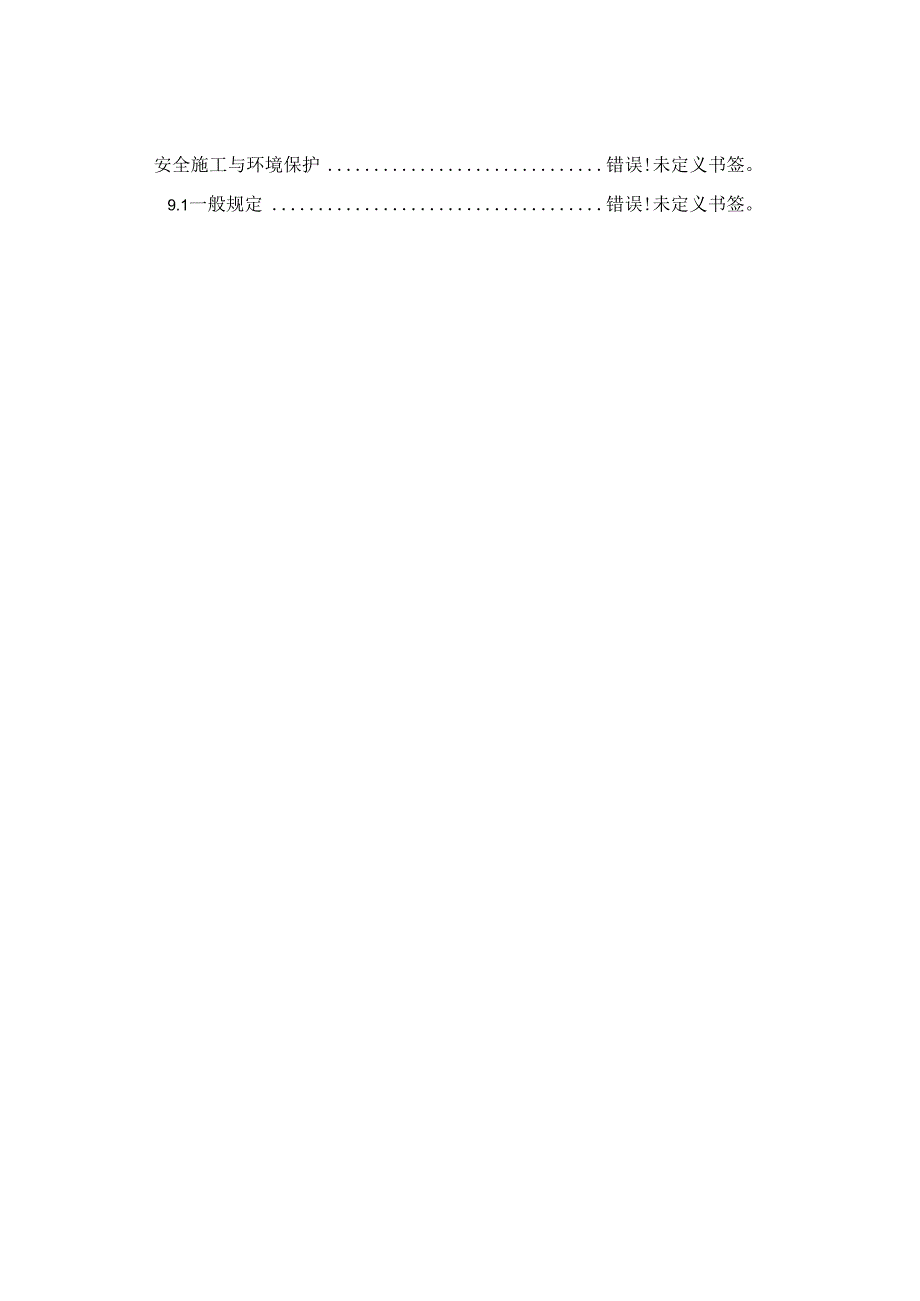

2、义书签。5.1 一般规定错误!未定义书签。5.2 临时结构安装与拆除错误!未定义书签。5.3 顶推系统安装与拆除错误!未定义书签。顶推施工错误!未定义书签。6.1一般规定错误!未定义书签。6.2 梁段拼装错误!未定义书签。6.3 顶推准备错误!未定义书签。6.4 试顶推错误!未定义书签。6.5 正式顶推错误!未定义书签。6.6 落梁错误!未定义书签。施工监控错误!未定义书签。7.1 一般规定错误!未定义书签。7.2 监控实施错误!未定义书签。7.3 监控成果错误!未定义书签。质量验收错误!未定义书签。8.1 一般规定错误!未定义书签。8.2 质量验收错误!未定义书签。安全施工与环境保护错误!未
3、定义书签。9.1一般规定错误!未定义书签。9.2安全施工错误!未定义书签。9.3环境保护错误!未定义书签。本标准用词说明错误!未定义书签。引用标准名录错误!未定乂书签。条文说明错误!未定义书签。1总则1.0.1为规范桥梁步履式顶推施工，做到技术先进、安全可靠、经济合理、管理有序，结合江苏省桥梁工程结构特点及相关技术要求编制本标准。1. 0.2本标准适用于江苏省城市桥梁钢箱梁、钢混组合梁步履式顶推法的施工。1.0.3桥梁步履式顶推施工除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2. O.1顶推施工法Incrementallaunchingmethod沿桥梁轴线方向，在后端逐段拼装接长
4、梁体，安装导梁，分次向前推进，最后使梁体整体或者分组就位的施工方法。2. 0.2步履式顶推法WalkingIncremental1.aunchingmethod利用顶推-顶升设备，按照顶升、平移、下降和回缩步骤将顶推体循环移动至预定位置的顶推方法。2. 0.3多点顶推法Multiple-pointIncremental1.aunchingmethod在多个顶推平台上设置水平千斤顶，将顶推力作用到各个墩台上将梁体推进到位的施工方法。2. 0.4拼装平台Assembleplatform在桥梁后端实施梁段拼装作业而设置的工作平台。2. 0.5顶推平台Pushingplatform用于放置顶推设备而设
5、置的工作平台，可以是永久墩台，也可以是临时墩。2. 0.6顶推跨径Pushingspanlength相邻顶推平台之间的最大距离。2. 0.7临时墩Temporarypier用于临时支撑梁体，减小顶推跨径，同时满足顶推设备放置条件的临时结构。2. 0.8导梁Guidingbeam连接在桥梁梁体前后端，用于对钢梁进行导向并改善顶推过程中钢梁受力的结构。2. 0.9试顶推Trialtoppush顶推系统正式使用前进行整体联调、单独调试及加载试验，以保证在单调、联调模式运行下，保障执行元件按设定的运动方式运行。2. 0.10落梁Fallingbeam梁体顶推到位，经测量符合设计要求，将桥梁落到永久支座
6、上。3基本规定3. 0.1桥梁步履式顶推应进行专项设计，专项设计前应对现场情况进行调查分析，根据现场通航、通行等现场条件确定最大顶推跨径及临时结构的布置，并对拟顶推桥梁的受力点进行验算，当桥梁结构受力不能满足要求时，顶推专项设计应与梁体结构加固设计同时进行。4. 0.2桥梁步履式顶推施工应根据设计文件，结合实际情况,对梁体、拼装平台、顶推平台和导梁等结构进行承载力、刚度和稳定性验算，编制桥梁步履式顶推专项施工方案，并经专家论证批准通过后组织实施。3. 0.3顶推施工所用的主要材料的质量证明文件及加工安装的质量检查验收记录等资料应齐全完整、真实有效，并应具有可追溯性。3.0.4顶推体的加工制造应
7、经检测合格后进行安装。3. 0.5顶推设备应由有资质的单位和专业人员进行实施和操作，设备进场后应进行检定验收，施工前应进行试顶推，检验顶推设备工作性能及整体稳定性。4. 0.6桥梁顶推前，应对导梁、顶推平台及拼装平台基础进行加载试验。5. 0.7桥梁步履式顶推施工全过程应采用先进的施工工艺和监测手段进行监控，梁体及临时结构受力、变形数据应在专项设计规定的范围内，并满足施工质量及安全要求。6. 0.8桥梁步履式顶推节段拼装前后、节段顶推前后及施工落梁前后应对整个梁体的空间位置进行检查校核。3. 0.9顶推施工中应进行关键工序的检查验收。4. 0.10顶推施工宜推行标准化、工厂化、装配化和信息化施
8、工。4设计与构造4.1 一般规定4.1.1 桥梁步履式顶推专项设计应包括顶推系统设计与临时结构设计。4.1.2 桥梁步履式顶推专项设计前，应收集地质勘测报告、主体结构设计文件、施工组织设计等相关资料，并调查现场使用环境和施工条件。4.1.3 桥梁步履式顶推专项设计，应根据桥梁结构形式、顶推跨径、荷载大小、主梁构造、现场施工条件进行。4.1.4 桥梁步履式顶推专项设计验算应包括对顶推体、导梁、顶推平台进行施工阶段的强度、刚度和稳定性验算。4.1.5 5设计文件中应提供步履式施工的监控指标，并应提出施工中的相应技术要求。4.1.6 1.6涉通航河道施工时，应按照内河通航标准GB50139的规定设置
9、顶推跨径及临时墩布置。4.1.7 1.7涉路施工时，临时墩宜设置在公路建筑限界外；条件受限时，经分析论证，可设置在行车道区域外。5. 2顶推系统设计4. 2.1步履式顶推系统由机械系统、液压系统和电控系统组成，应符合下列规定：1机械系统主要由顶推设备组成，实现竖向顶升、纵向移动及横向纠偏的组合动作，应能满足施工要求。2液压系统是步履式顶推系统的动力源，应能通过高压泵输出的液压动力驱动顶升、平移及纠偏千斤顶工作，实现桥梁的顶升、移动及纠偏。3电控系统应采用分布式计算机网络控制系统，主控计算机可根据各种传感器采集到的位移、压力等信号，按照一定的控制程序算法,部署千斤顶的动作顺序，完成集群千斤顶的协
10、调工作。4.2.2顶推设备的设计应符合下列规定：1顶推设备应采用三维千斤顶，须由固定结构、滑动结构、顶升千斤顶、平移千斤顶和纠偏装置等组成，如图4.2.2所示；2固定结构和滑动结构的设计应满足施工范围内的行程要求，应符合钢结构设计标准（GB50017）的相关规定；3顶升千斤顶、平移千斤顶和纠偏装置等机械结构的设计应符合液压千斤顶JJG621、预应力用液压千斤顶JG/T321等相关行业标准的规定；4顶升千斤顶底面与滑道之间宜采用减摩材料构成低摩擦滑移副；5固定结构的滑道表面宜涂抹润滑介质，以降低滑移结合面摩擦系数；6顶升千斤顶宜采用顶部带球钱结构；7平移千斤顶是顶推设备水平顶推的执行机构，设计荷
11、载不应小于顶推额定荷载与滑移副最大静摩擦系数的乘积；8顶推设备顶部宜放置垫梁并铺设橡胶垫或其它弹性材料；9应根据顶推体结构尺寸、顶推体自重及临时结构自重、设计支座反力和现场条件确定顶推设备位置及数量，现场应采用同一型号的顶推设备进行施工，同步精度应不低于5mm；10应根据各顶推点的荷载最大值确定顶推设备型号，单台顶推设备吨位可按下式计算：G=（式4.2.6）N式中G一单台顶推设备吨位（kg）；m顶推体及导梁等千斤顶上部的临时结构自重（kg）；n安全系数，应不小于1.2；N一顶推设备数量（个），由顶推跨径、梁段宽度确定。11顶推设备竖向调节能力宜不小于20cm,单次操作的水平纠偏能力宜不小于5c
12、m；12顶推设备使用前应按照操作流程进行维护保养并进行定期检验。标引序号说明：1滑动结构；2固定结构；3平移千斤顶；4纠偏装置；5顶升千斤顶。图4.2.2三维千斤顶设备示意图4.2.3液压系统的设计应符合下列规定：1液压系统的设计应符合液压传动系统及其元件的通用规则和安全要求GB/T3766、液压元件通用技术条件GB/T7935等相关标准的规定；2液压泵源系统型号的选取应根据液压顶推器的数量、分布及顶推速度要求确定；3液压泵源系统宜根据各顶推点及液压顶推器的布置进行分组模块化配置，每一模块应以一套液压泵源独立控制一组液压顶推器；4液压泵源系统的额定压力应与液压顶推器的额定压力相匹配；5液压泵源
13、系统的布置应尽量缩短其与液压顶推器之间的管路长度；6液压回路设计应具备液压锁定功能、回落时防超速下降功能和调速功能。4.2.4电控系统的设计应符合下列规定：1电控系统宜用网络实现信号互连，应根据顶推体或顶推设备的控制要求选择传感器的种类和精度，宜配置位移传感器和压力传感器等，实时测量各个顶推点的位移和载荷信息；2电控系统的控制功能应具备同步、异步，手动、自动，自锁、互锁和报警等功能要求，不应有违反既定逻辑、既定时序的机械、液压和电气动作；3电控系统应具有系统失电、失控时的保护措施；4电控系统的供配电设计应符合国家现行有关标准的规定；5电控系统处于施工现场的高位时，应设置可靠的防雷措施；6电控系
14、统应采用主从令点控制流量的方式进行集群顶推施工控制。来实现集群顶推设备的同步。4.2.5顶推系统设计时应考虑中间临时构造相关部件的可更换性。4.3临时结构设计4.3.1临时结构包括拼装平台、顶推平台、导梁及防护系统等。4.3.2应根据水文地质、地形、桥梁结构特点及跨径、桥下净空、地基承载力、道路交通条件、通车通航要求、工期要求、机械设备配置等因素合理选用临时结构形式。4.3.3临时结构应结合荷载组合进行施工设计与计算，选用材料应符合钢结构设计规范GB50017、公路桥涵钢结构及木结构设计规范JTJ025、公路桥涵施工技术规范JTG/T3650的规定。4.3.4拼装平台1拼装平台如图4.3.4所
